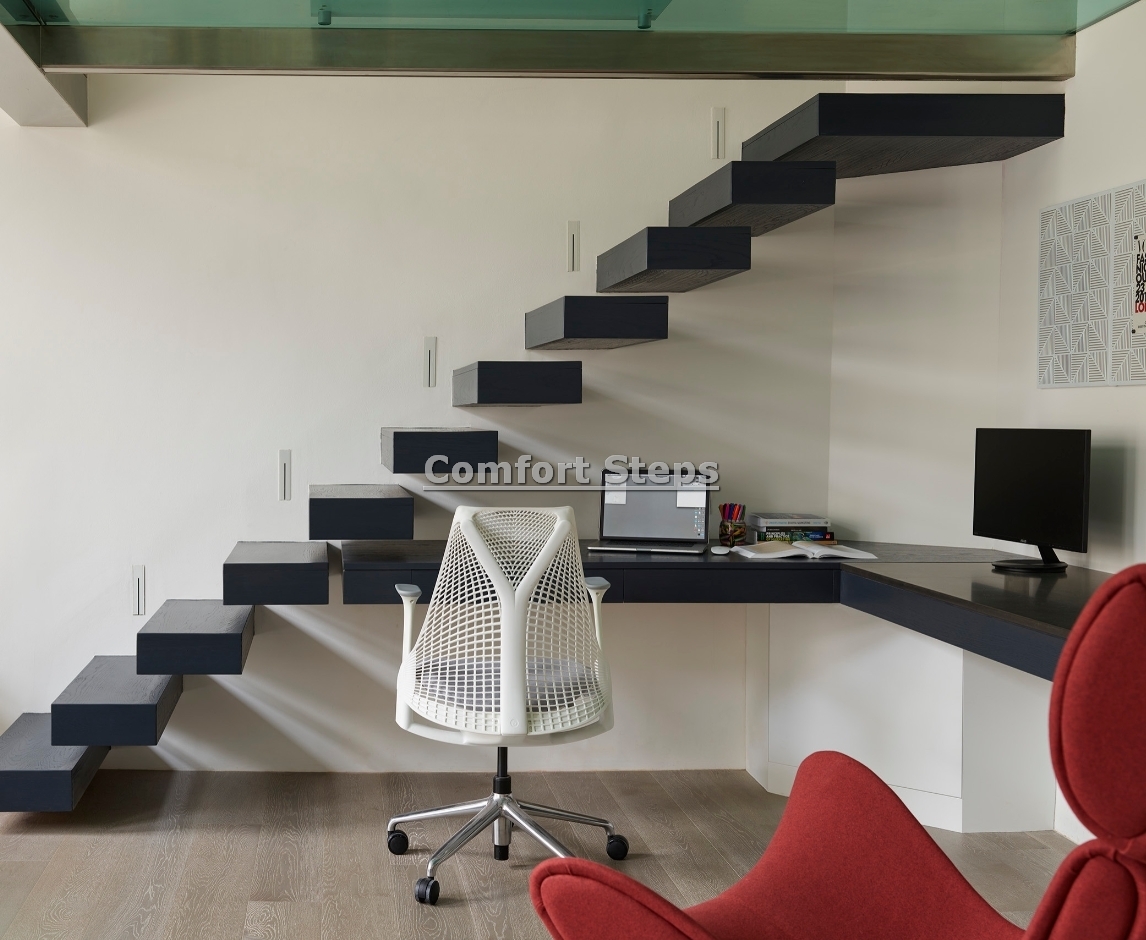

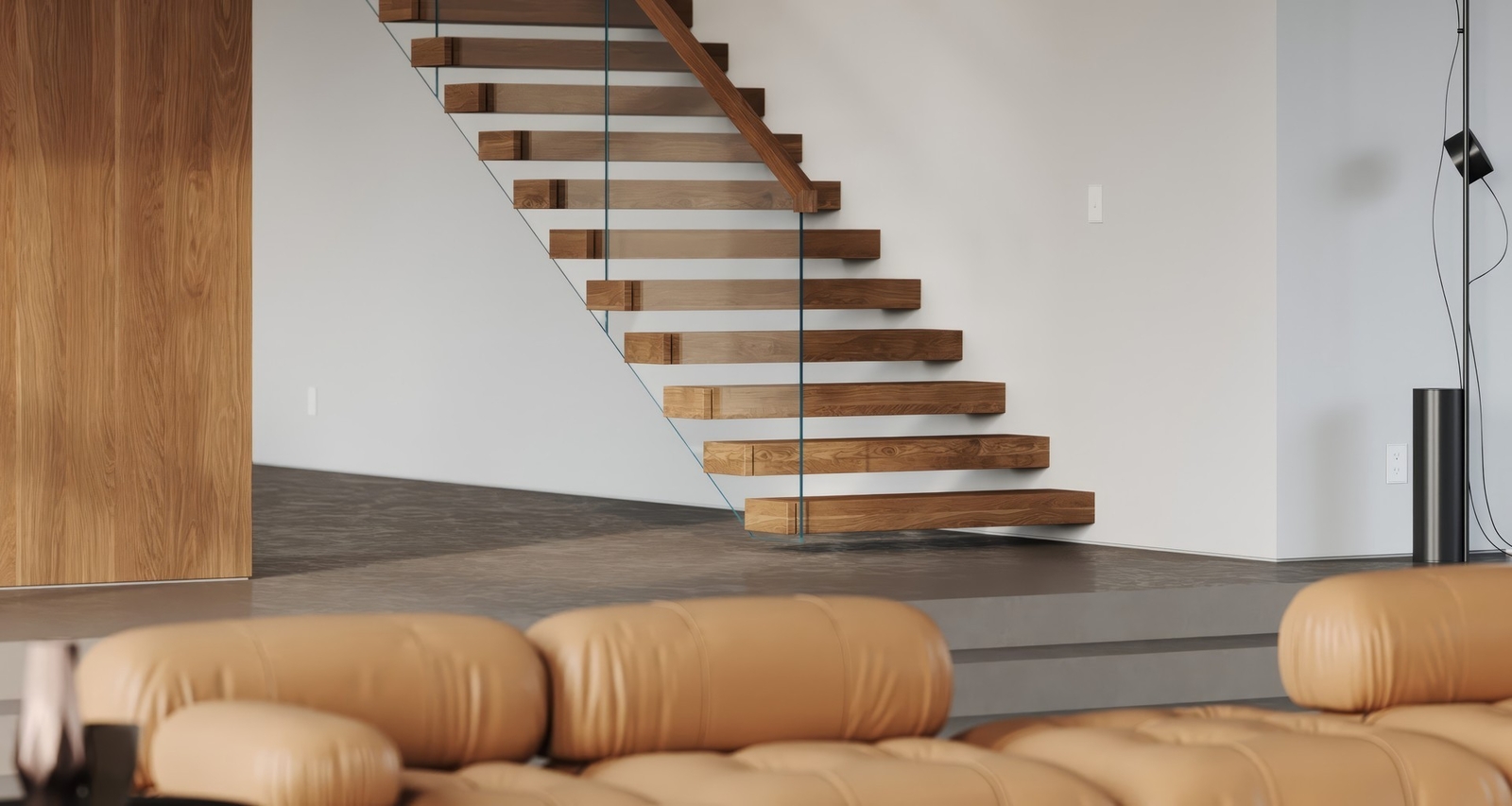

Визуально консольная лестница выглядит так, будто каждая ступень просто выходит из стены и висит в воздухе. В реальности за этой лёгкостью находится одна из самых требовательных несущих систем в лестничном строительстве.

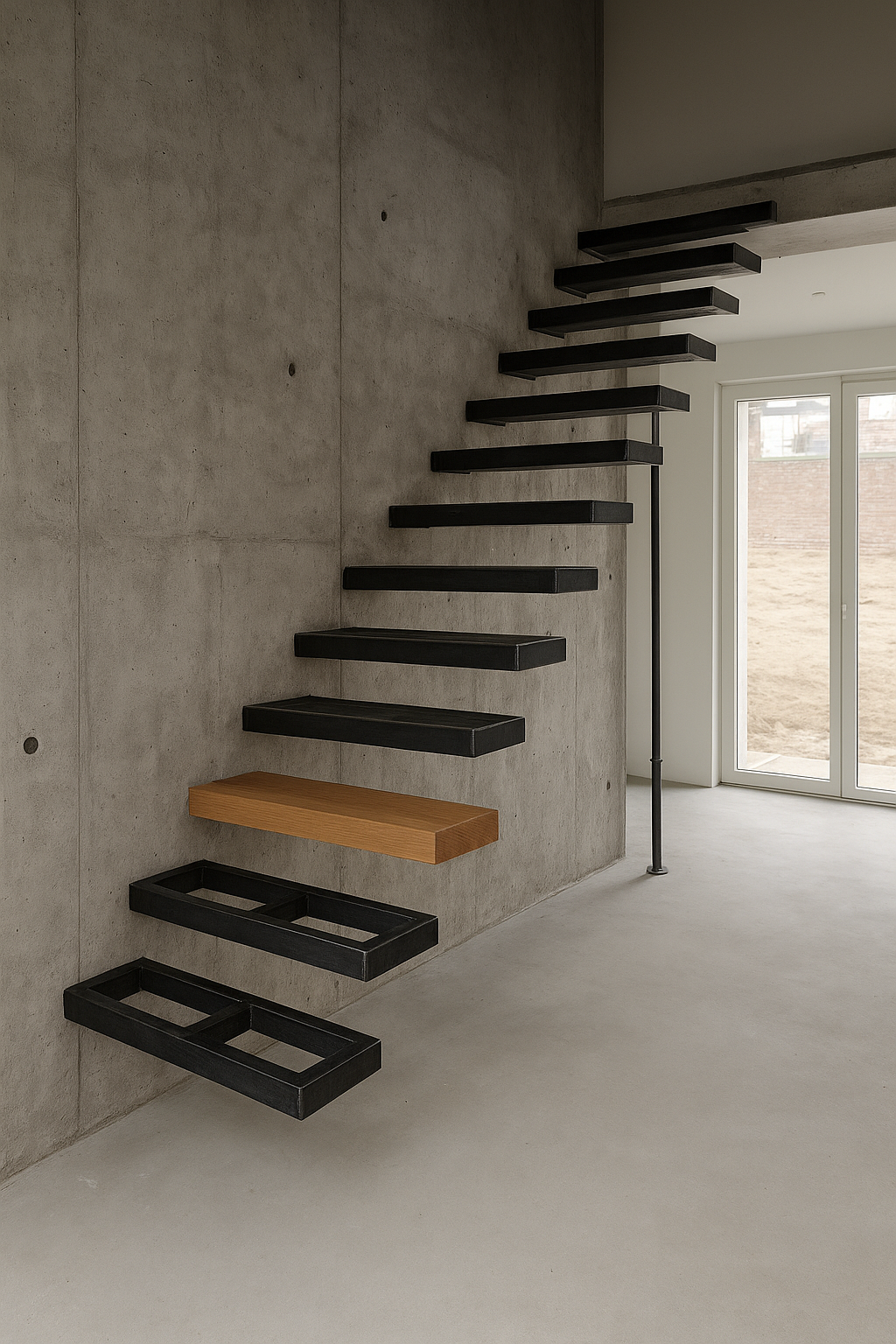

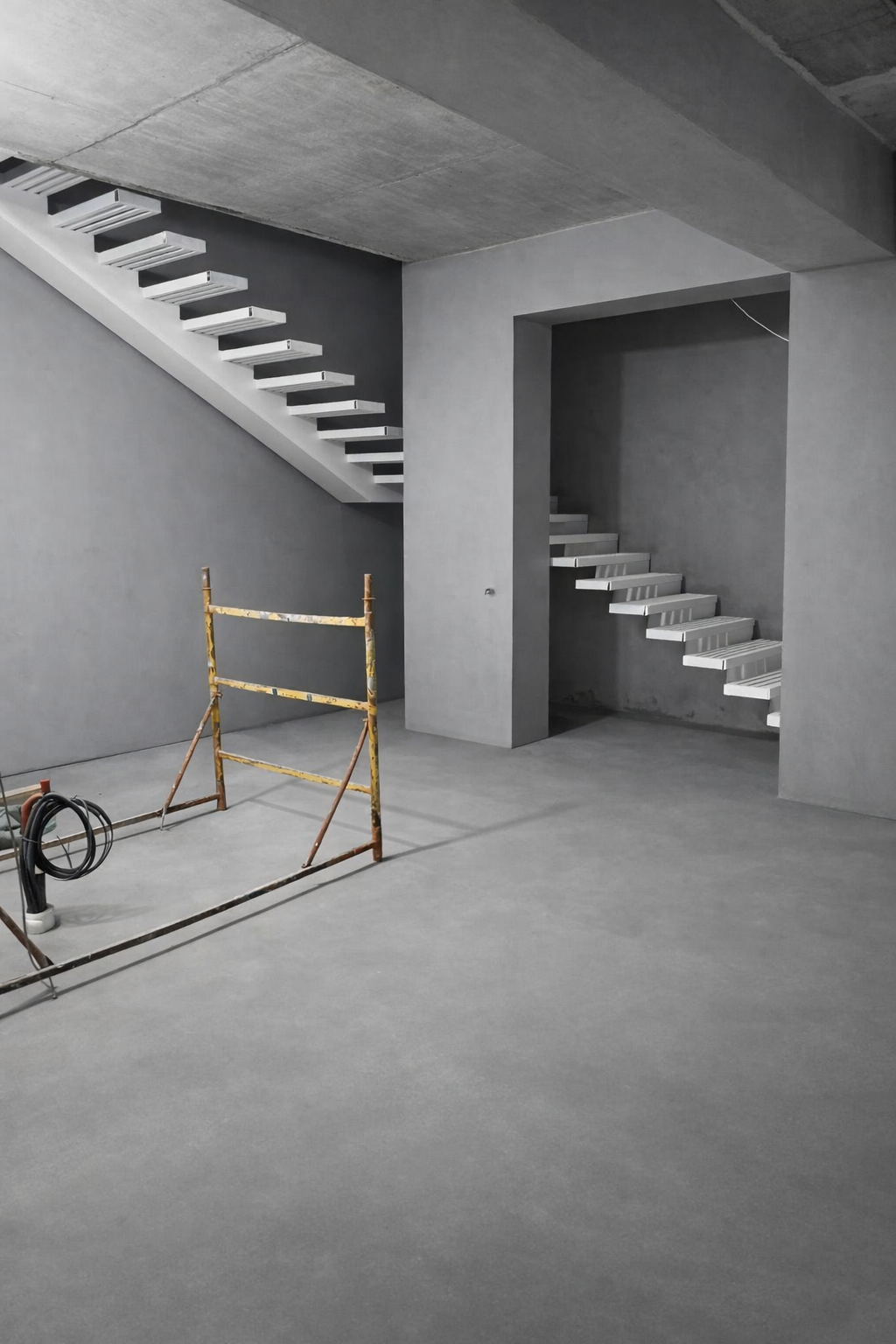

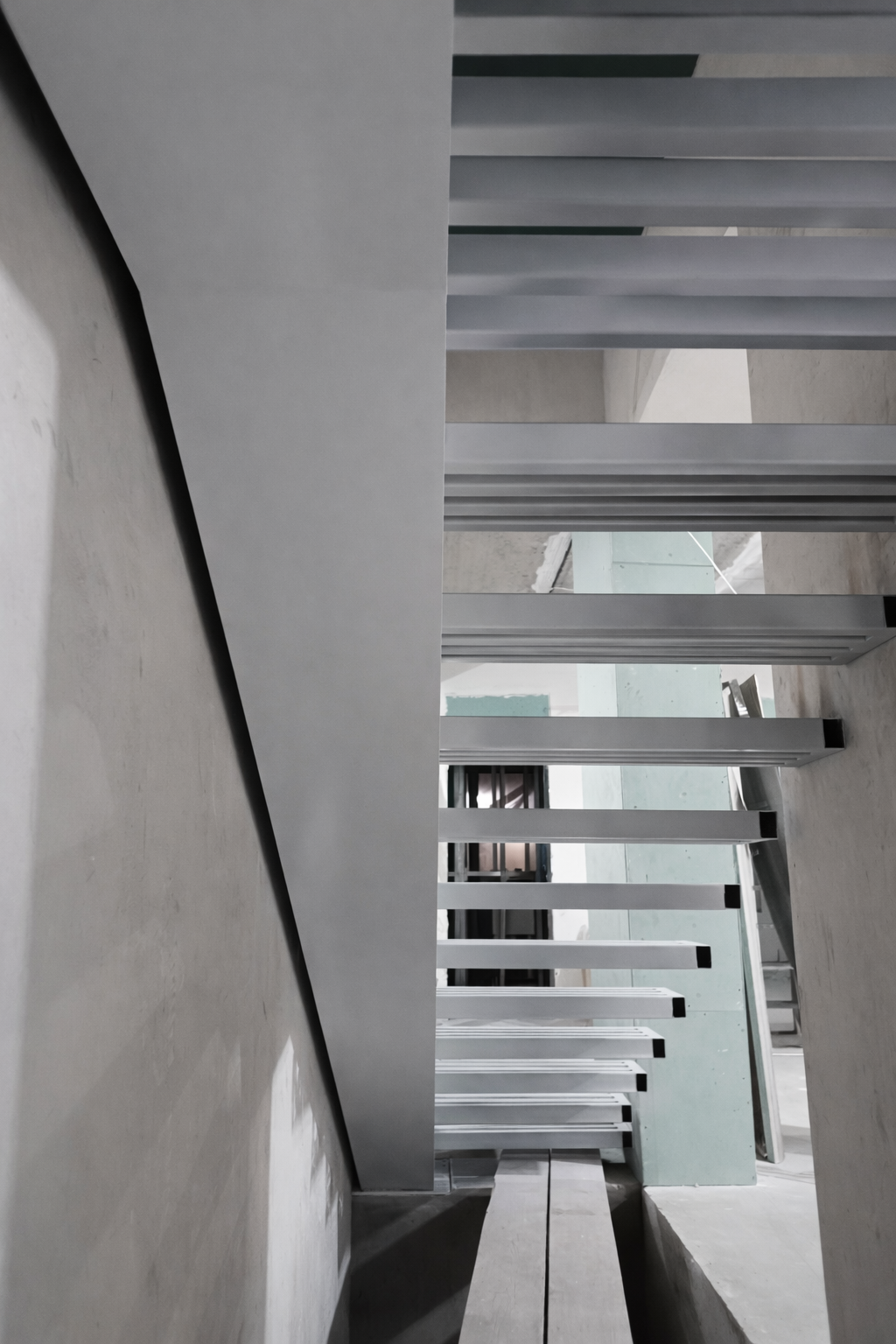

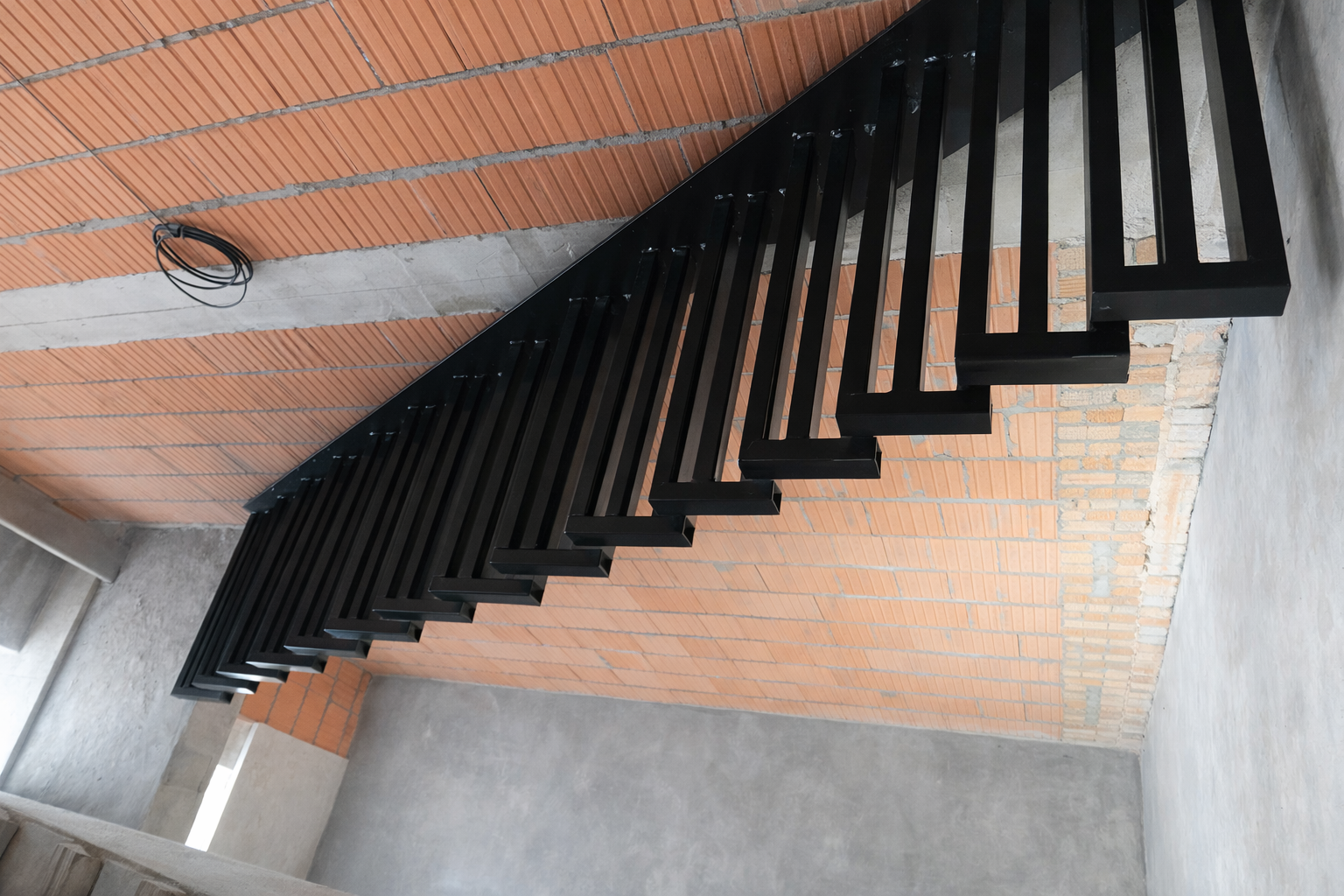

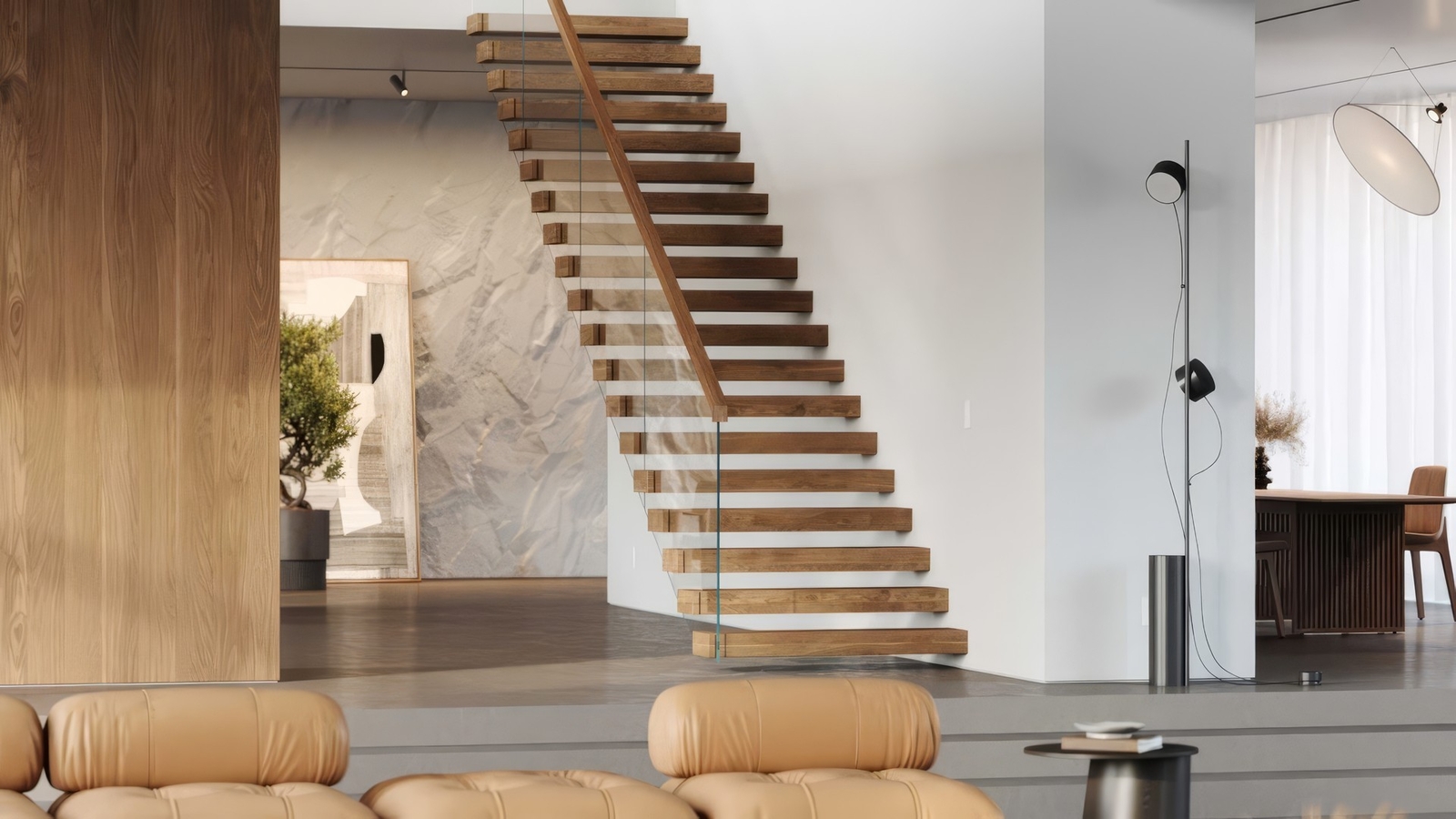

Основой является скрытая металлическая тетива, установленная вдоль стены и связанная с несущими конструкциями здания. К ней приварены отдельные металлические консоли под каждую ступень. После завершения отделки сама тетива скрывается внутри стены, а наружу выходят только консольные элементы, которые впоследствии закрываются деревянными ступенями.

На одном из реализованных проектов ComfortSteps такая система состоит из силовой стеновой тетивы, отдельных сварных консолей, противокрутильных узлов и крепления, рассчитанного под конкретное основание. При этом каждая ступень работает как самостоятельная консольная балка.

Принципиальный момент: мы не считаем правильной консольную лестницу, где отдельные металлические консоли просто независимо закреплены в стене без общей связывающей системы.

Скрытая тетива обязательна.

Именно она объединяет отдельные ступени в единую конструкцию, распределяет усилия вдоль марша и не позволяет рассматривать каждый анкер как самостоятельную точку, которая должна в одиночку переживать тысячи циклов динамической нагрузки.

После этого на металлические консоли устанавливаются деревянные ступени. Внутри каждой выполняется точная полость под металлическую часть каркаса, а сама ступень фиксируется клеевым составом. После окончательной сборки такое соединение уже не предназначено для разборки: демонтировать его обычно можно только разрушительным способом.

Поэтому хорошая консоль выглядит очень просто именно потому, что всё сложное спрятано внутри стены и самой ступени.

Материал стены для консольной лестницы — не декоративная характеристика здания. Это часть несущей схемы.

Каждая ступень создаёт значительный момент в месте соединения со стеной. Поэтому конструкция должна передавать усилия не просто в поверхность кладки, а в основание, способное воспринимать такие нагрузки многократно и без накопления деформаций.

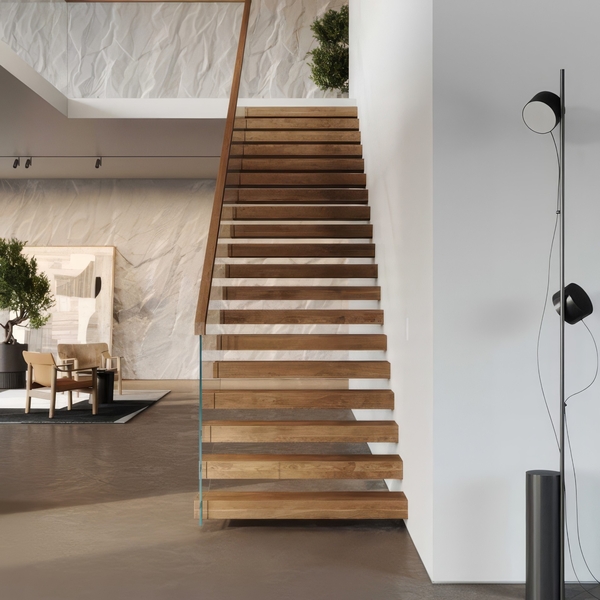

Монолитный железобетон — один из наиболее понятных и благоприятных вариантов. При правильно разработанном узле он позволяет надёжно связывать скрытую металлическую тетиву с несущей стеной.

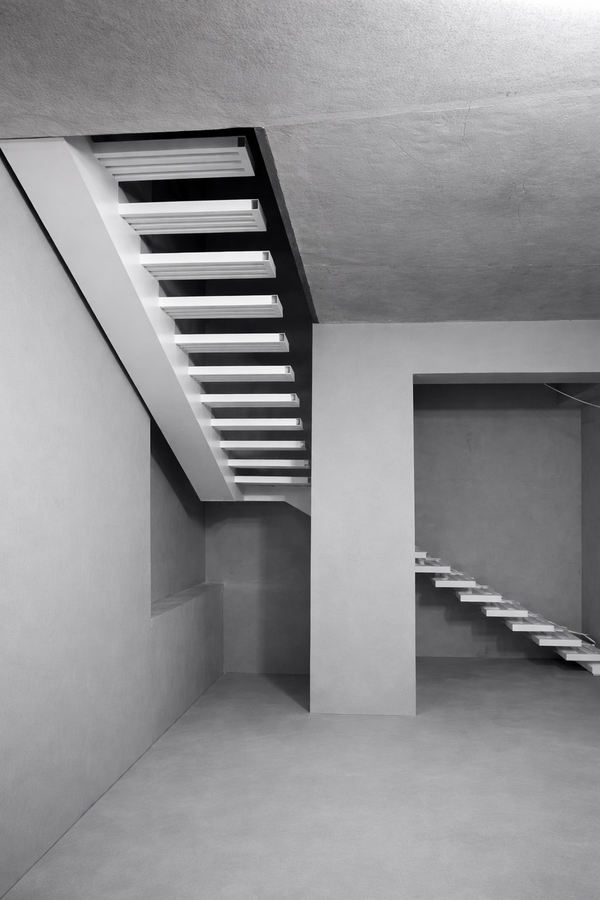

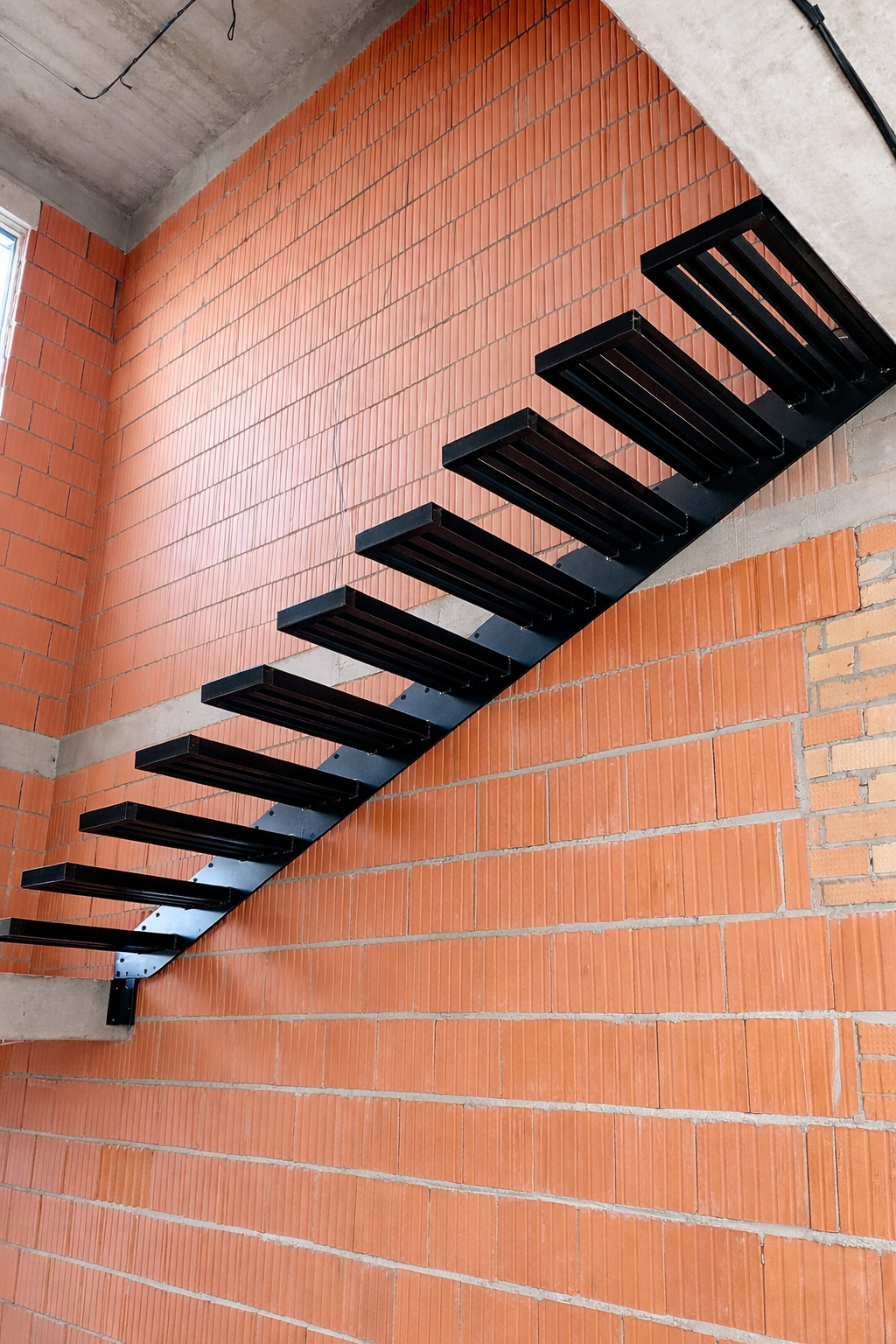

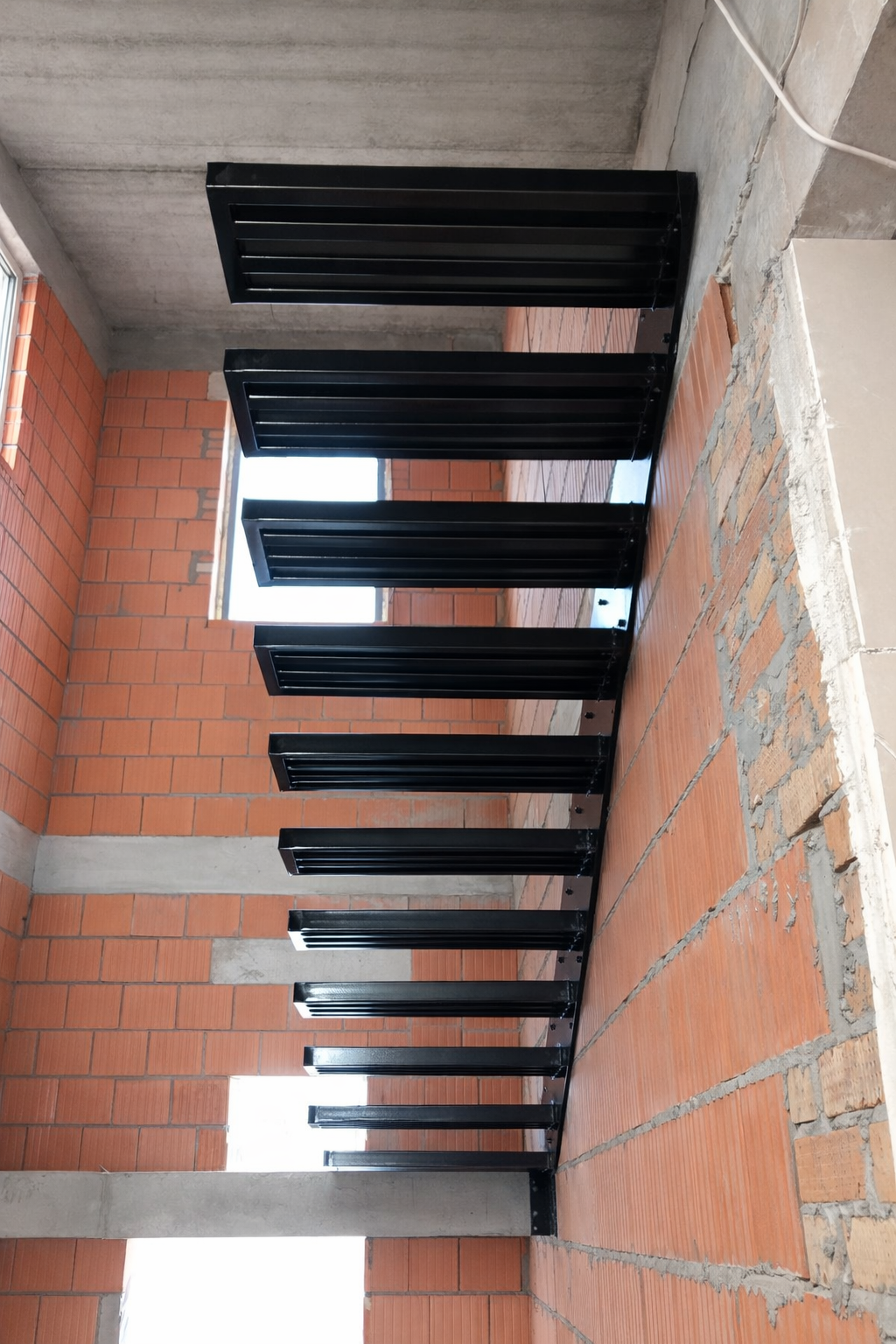

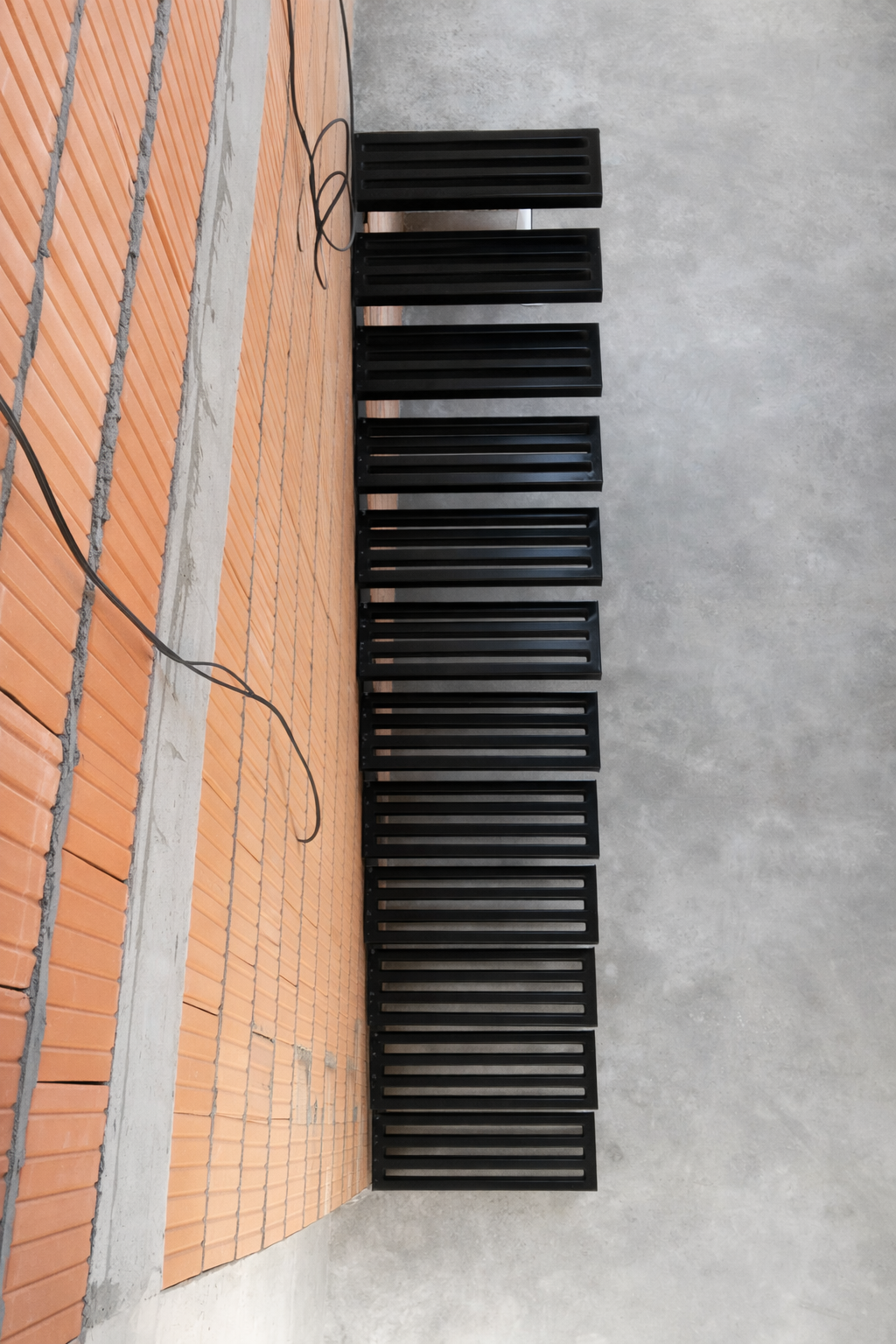

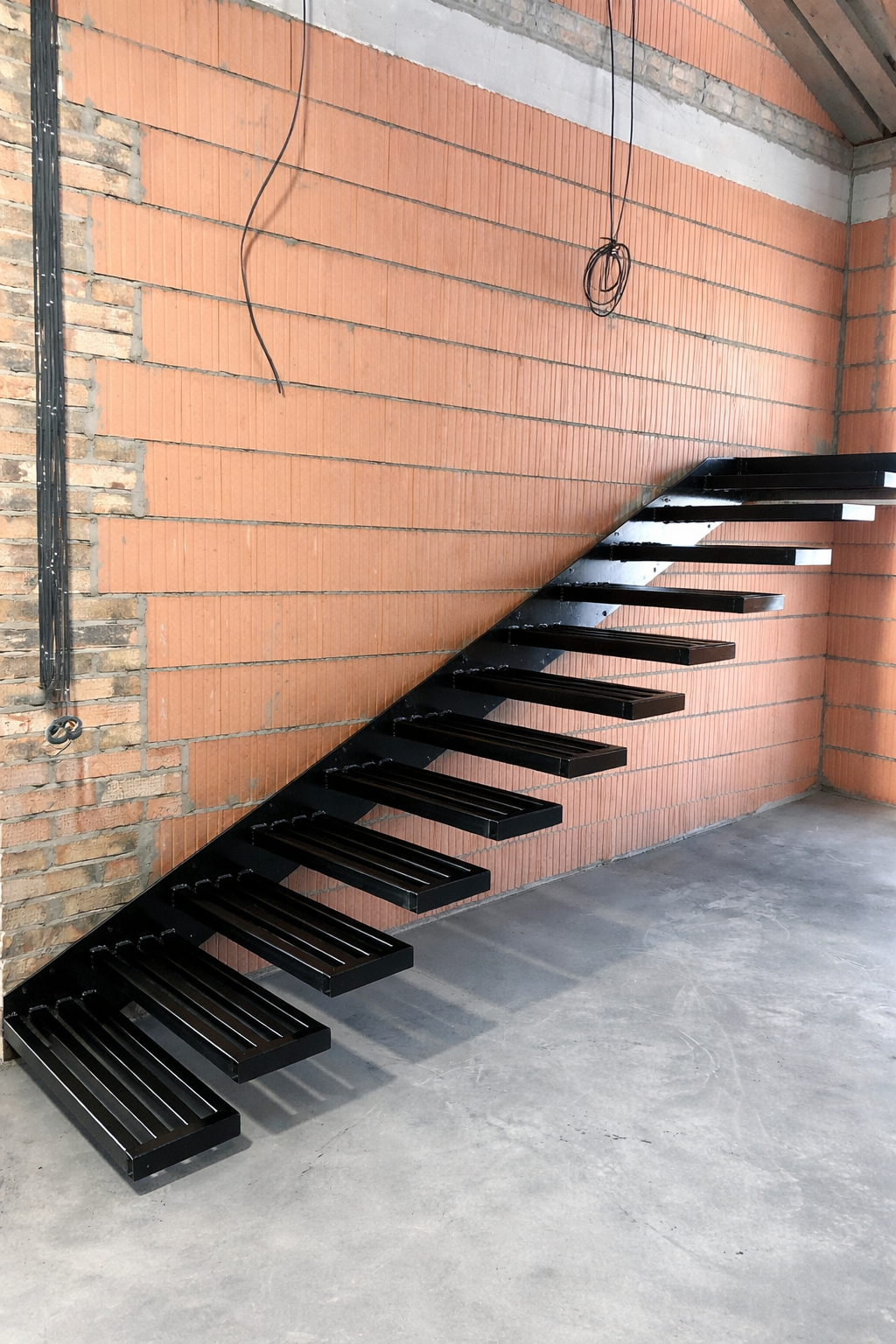

Полнотелый кирпич также позволяет реализовывать консольные системы, но схема анкеровки и сама конструкция тетивы должны разрабатываться под конкретную кладку.

Пустотелый кирпич и крупноформатные керамические блоки требуют уже дополнительных решений. В зависимости от проекта это может быть усиленная обрешётка, перераспределяющая нагрузку, либо дополнительная повторяющая металлическая тетива с обратной стороны стены. То есть задача решается не попыткой найти «анкер помощнее», а изменением всей схемы передачи нагрузки.

Газобетон для прямого крепления консольной лестницы ComfortSteps не рассматривает.

Причина не в том, что газобетон «плохой материал». Он просто предназначен для других типов нагрузок и не является основанием, на которое разумно передавать концентрированные изгибающие и вырывающие усилия от метровых консольных ступеней.

Если стена не соответствует требованиям, меняется конструктивная схема лестницы.

На проекте «Зелёный город» именно невозможность использовать стены как полноценное несущие основание стала одной из причин применения полуконсольной схемы.

Если под фразой «сделать консоль» понимать просто взять металлические кронштейны и прикрутить их к газоблоку, то ответ ComfortSteps — нет.

Мы не используем газобетон как основание, которому можно доверить непосредственное восприятие нагрузок от консольного марша.

Но это не означает, что в доме из газобетона невозможно получить визуально лёгкую лестницу.

В таком случае меняется сама несущая схема.

Вместо попытки заставить слабую стену выполнять функцию, для которой она не предназначена, создаётся самостоятельная металлическая система, передающая нагрузки в действительно несущие части здания: перекрытия, железобетонные элементы, подготовленные закладные, капитальные участки конструкции.

Одним из вариантов становится полуконсольная лестница, где основной продольный несущий элемент расположен ближе к стене, а внешний край ступени остаётся свободным и сохраняет характерный консольный эффект.

Это принципиально другой подход.

Плохая практика выглядит так:

сначала заказчику продают красивую картинку, а затем на объекте начинают экспериментировать, как закрепить её к тому, что есть.

Правильная последовательность обратная:

сначала определяем, куда физически можно передать нагрузку → проектируем несущую систему → и уже из неё получаем нужный визуальный эффект.

Консольная лестница вообще плохо переносит оптимизацию «по месту». В собственных материалах ComfortSteps это сформулировано прямо: каркас монтируется на черновом этапе и после этого не должен требовать последующего вмешательства или импровизаций на объекте.

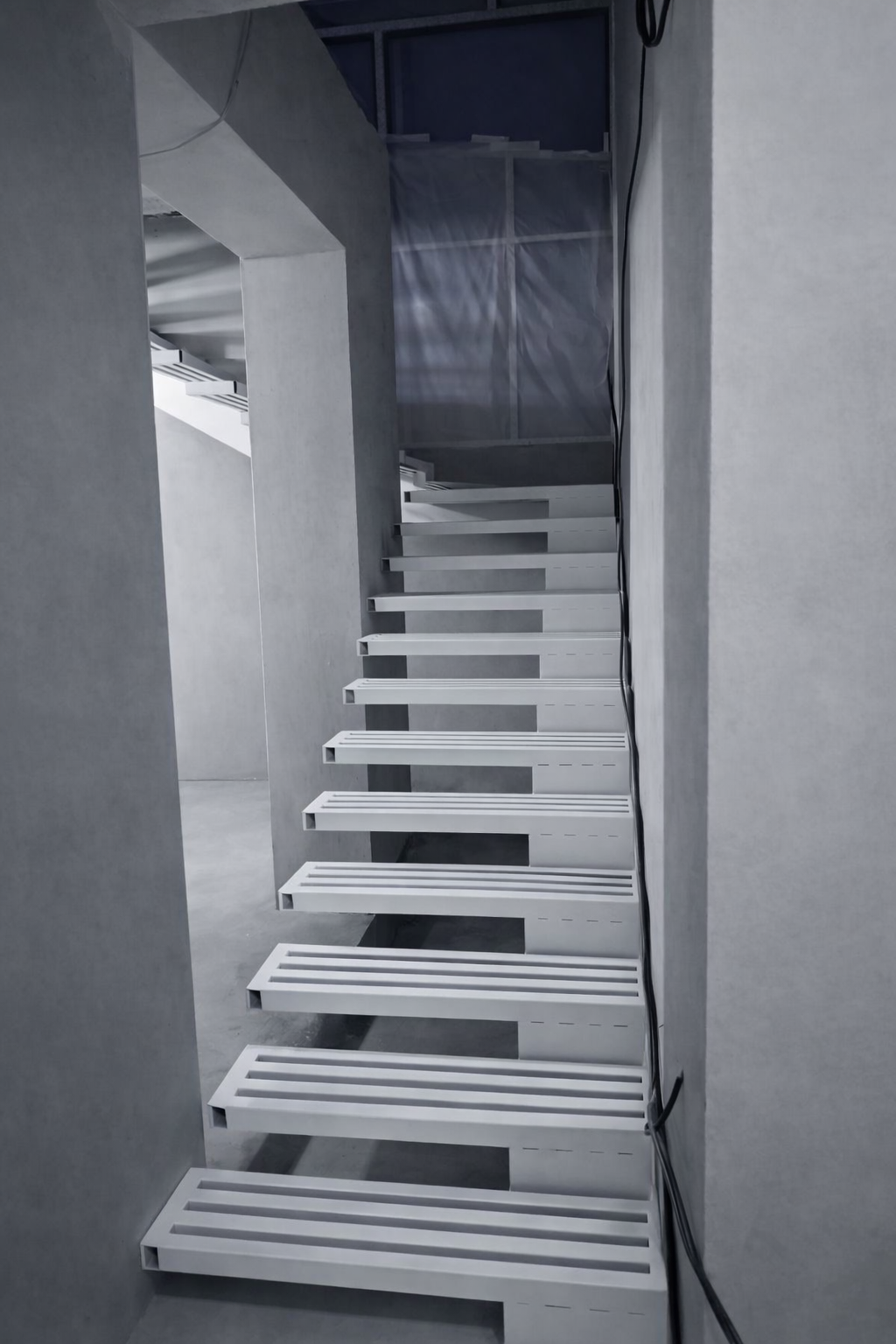

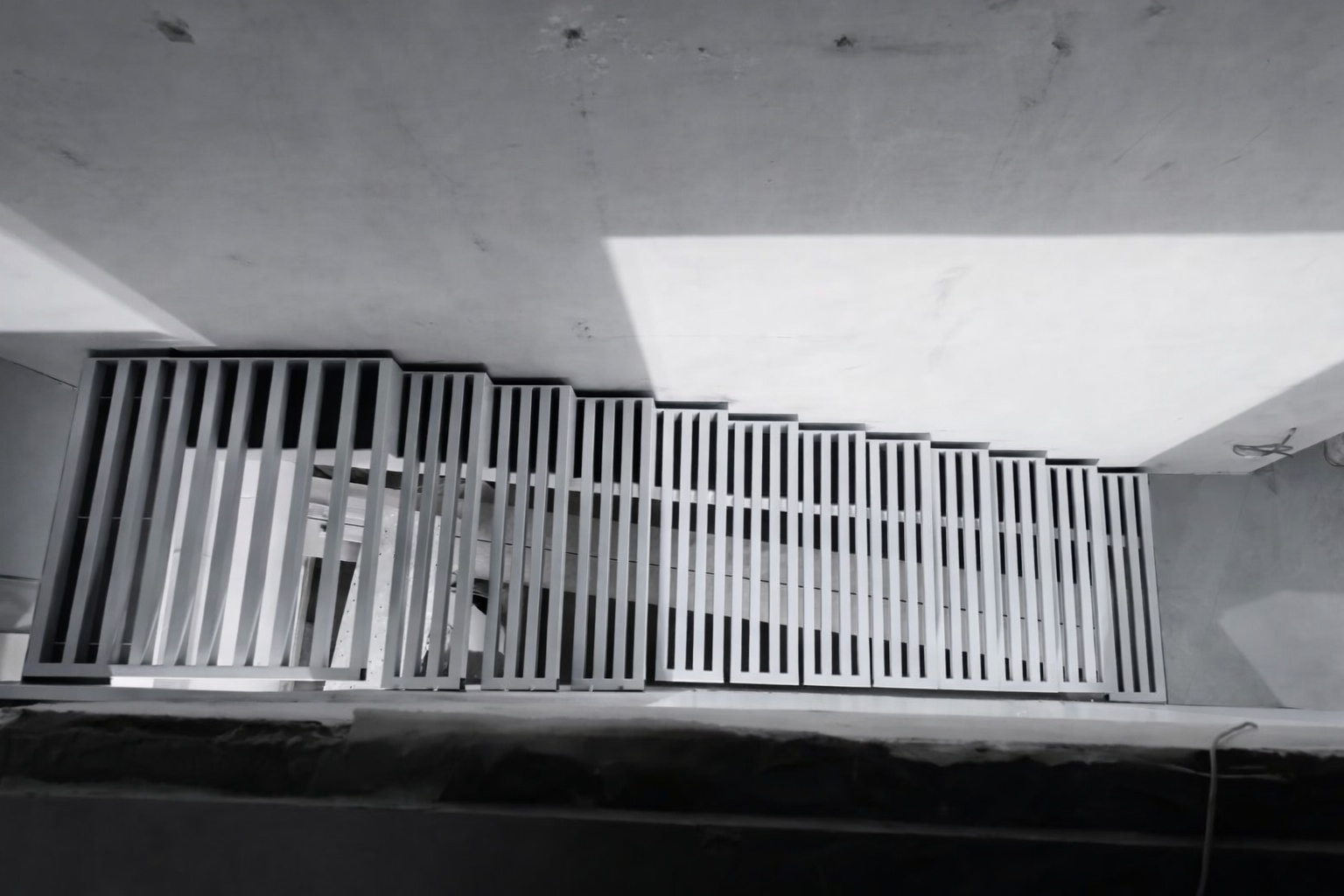

Скрытая тетива — это основной продольный силовой элемент консольного марша.

После завершения ремонта заказчик её обычно вообще не видит. Она находится внутри стены или специально подготовленной зоны, но именно она превращает набор отдельных ступеней в связанную несущую систему.

К тетиве привариваются металлические консоли под каждую ступень. Сама тетива затем связывается с несущими конструкциями здания.

Конкретный способ крепления всегда зависит от основания.

Это могут быть химические анкеры, сквозные соединения с длинными шпильками и затяжкой с обратной стороны стены, закладные пластины, привязка к перекрытиям или комбинация нескольких решений.

Но ComfortSteps принципиально не публикует универсальную инструкцию вида:

«возьмите анкер такого диаметра и поставьте через 400 мм».

Такого рецепта не существует.

Одни и те же крепления совершенно по-разному работают в монолите, полнотелом кирпиче и пустотной кладке.

И самое главное — рассчитывается не отдельный болт. Рассчитывается вся цепочка передачи нагрузки:

ступень → консоль → тетива → крепёжный узел → несущая конструкция здания.

На рынке встречаются компании, которые продают консольные лестницы, не имея собственной отработанной технологии их изготовления. Тогда начинается опасный эксперимент на объекте: уменьшается металл, упрощается тетива, сокращается количество узлов, выбирается более дешёвая схема крепления.

Для обычной декоративной детали это могло бы закончиться плохим внешним видом.

Для консольной лестницы цена такого эксперимента гораздо выше — вплоть до повреждения несущих конструкций здания.

Поэтому скрытая тетива для нас — не перестраховка и не лишний металл. Это основа системы.

Когда человек встаёт на середину ступени, кажется логичным представить только вертикальную нагрузку вниз.

Но консоль работает сложнее.

Ступень закреплена только с одной стороны. И чем дальше человек наступает от стены, тем больше становится плечо приложения силы.

Появляется изгибающий момент.

Но человек практически никогда не наступает идеально по оси ступени. Шаг смещён вправо или влево, особенно когда человек идёт ближе к внешнему краю марша.

Тогда нагрузка оказывается смещена относительно оси жёсткости металлической консоли и возникает крутящий момент.

На проекте ComfortSteps этот принцип описан очень просто: чем дальше точка приложения нагрузки от оси жёсткости, тем сильнее ступень стремится провернуться. Если сопротивление кручению не заложено в каркас, результатом становятся микропровороты, резонанс и вибрации при ходьбе.

К этому добавляется динамика.

Человек не является статическим грузом. Он идёт, ускоряется, переносит вес с одной ноги на другую. Значит, узлы постоянно получают циклическую нагрузку.

Именно поэтому фраза:

«металл толстый, точно выдержит»

практически ничего не говорит о качестве консольной лестницы.

Каркас может быть достаточно прочным, чтобы не разрушиться, и одновременно настолько мягким, что каждая ступень будет неприятно проворачиваться под ногой.

В материалах ComfortSteps отдельно подчёркивается эта разница: консоль может выдерживать расчётную нагрузку, но оставаться плохой в эксплуатации — поэтому жёсткость конструкции принципиально важнее одной только прочности.

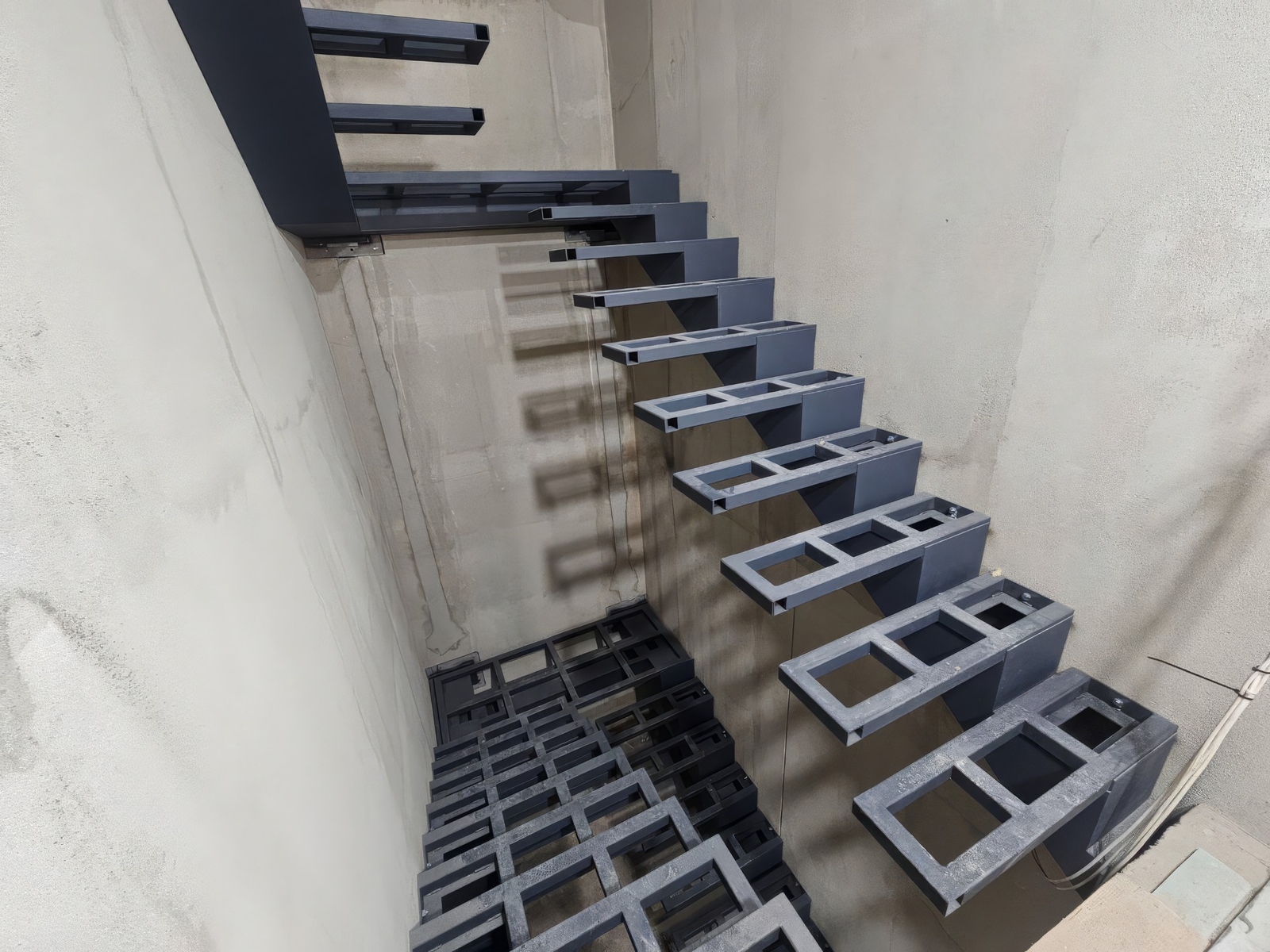

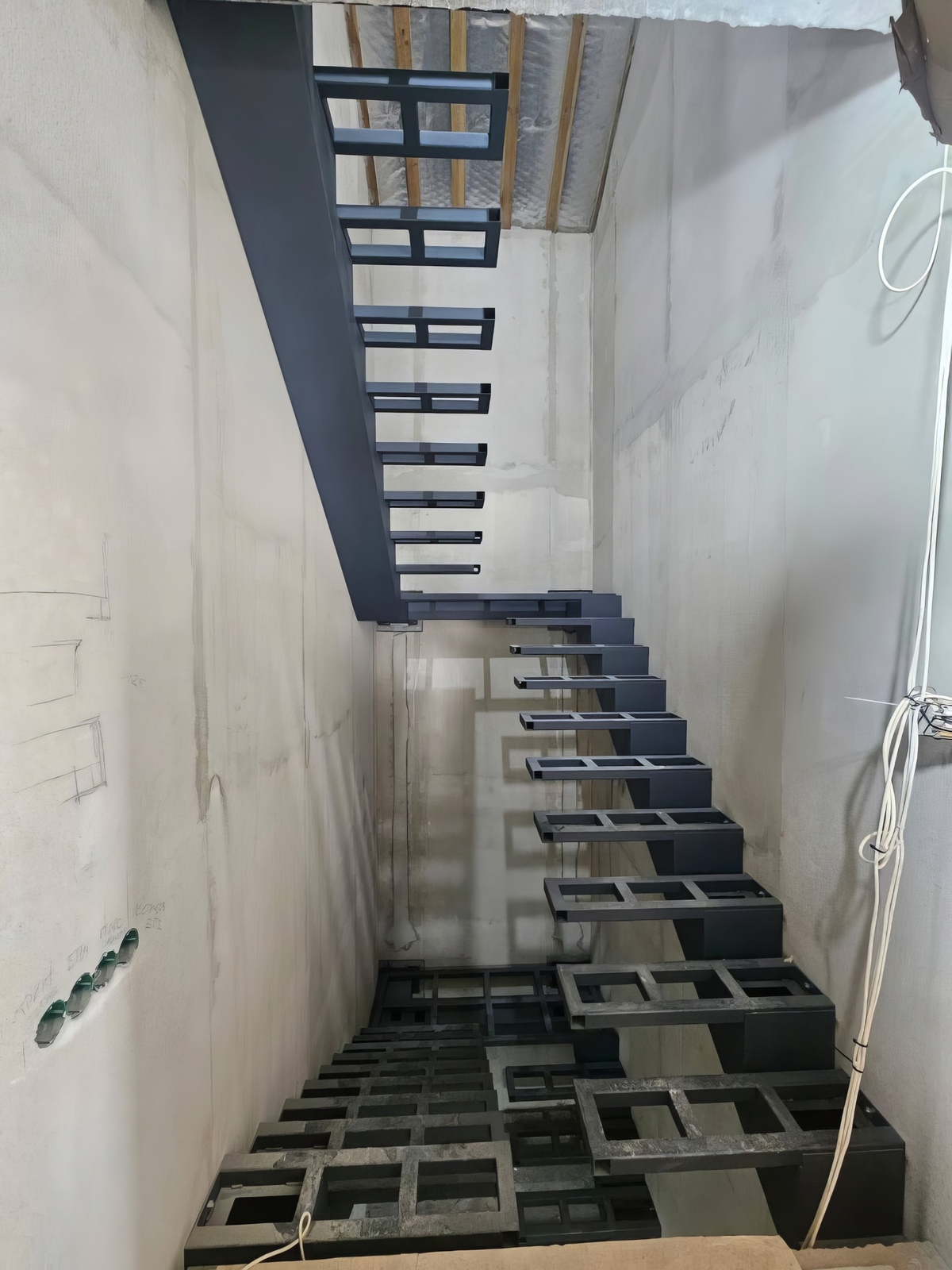

Название «полуконсоль» иногда воспринимают как упрощённую или «ненастоящую» консоль.

Это неправильное понимание.

Полуконсольная лестница — самостоятельная инженерная схема.

Её также можно представить как монокосоур со смещённой к стене несущей тетивой.

В обычном центральном монокосоуре силовой элемент находится примерно по центру ступени. В полуконсольной системе его ось специально смещается ближе к стене.

Часть ступени опирается на продольный несущий элемент, а наружная часть остаётся свободным консольным вылетом.

Что это даёт?

Главное — уменьшается расстояние между осью жёсткости и наружным краем ступени.

Следовательно, уменьшается плечо кручения.

В проекте «Зелёный город» ComfortSteps описывает это именно так: визуально ступень остаётся консольной, но момент становится меньше, конструкция — жёстче, а её динамическое поведение — спокойнее.

При этом полуконсоль нельзя считать обычным лёгким монокосоуром.

Наоборот.

Из-за смещённой несущей оси и большого свободного вылета требования к каркасу становятся значительно выше. Он должен сопротивляться не только вертикальному изгибу, но и серьёзному крутящему моменту.

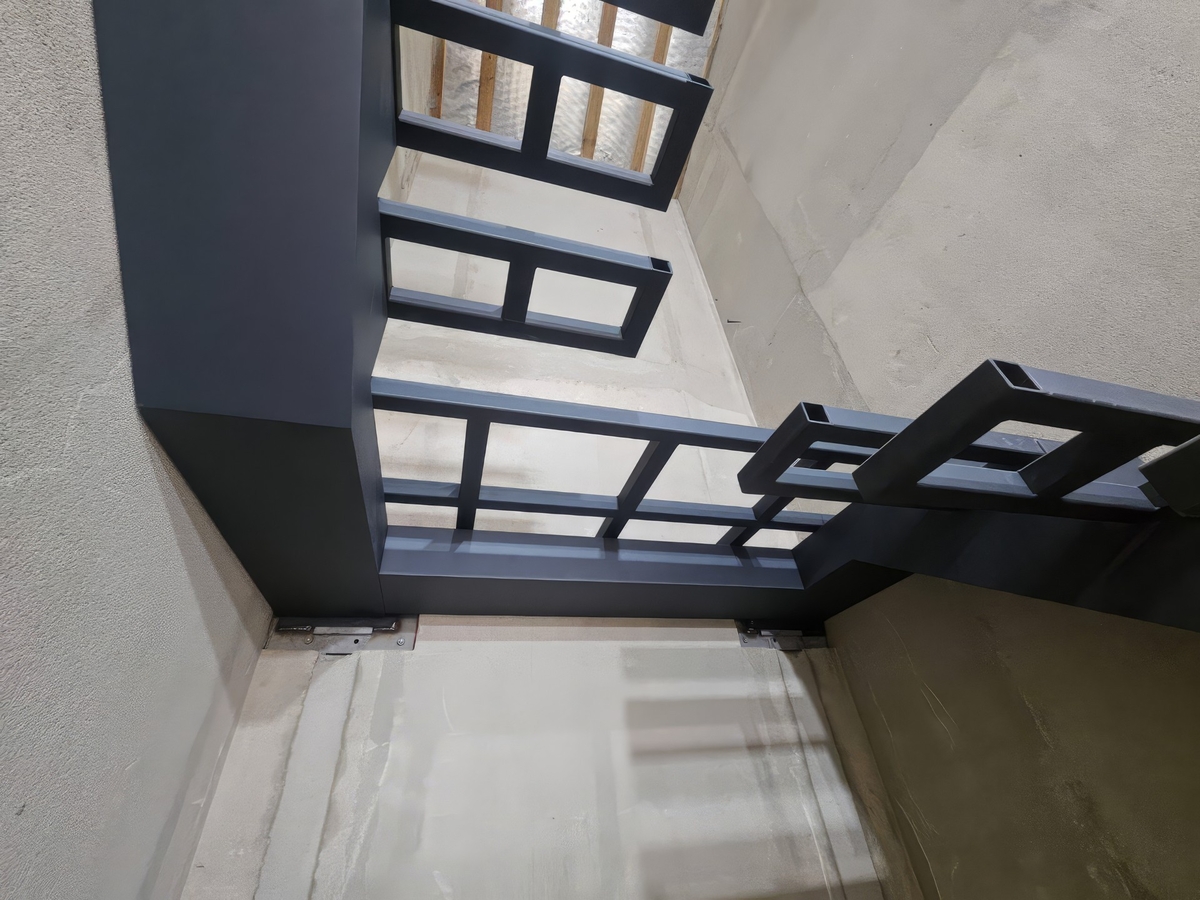

Поэтому в таких системах применяются усиленные коробчатые элементы, внутренние диафрагмы, пространственные площадки и дополнительные связи. В «Зелёном городе», например, несущая система представляет собой короб с внутренними диафрагмами и фермами, а сами ступенчатые металлические элементы имеют внутренние перемычки для работы на изгиб и кручение.

Кроме собственных опор такая система всё равно дополнительно связывается анкерами с капитальной стеной.

То есть полуконсоль — не компромисс.

Иногда это более рациональный способ получить консольную архитектуру при лучших механических характеристиках конструкции.

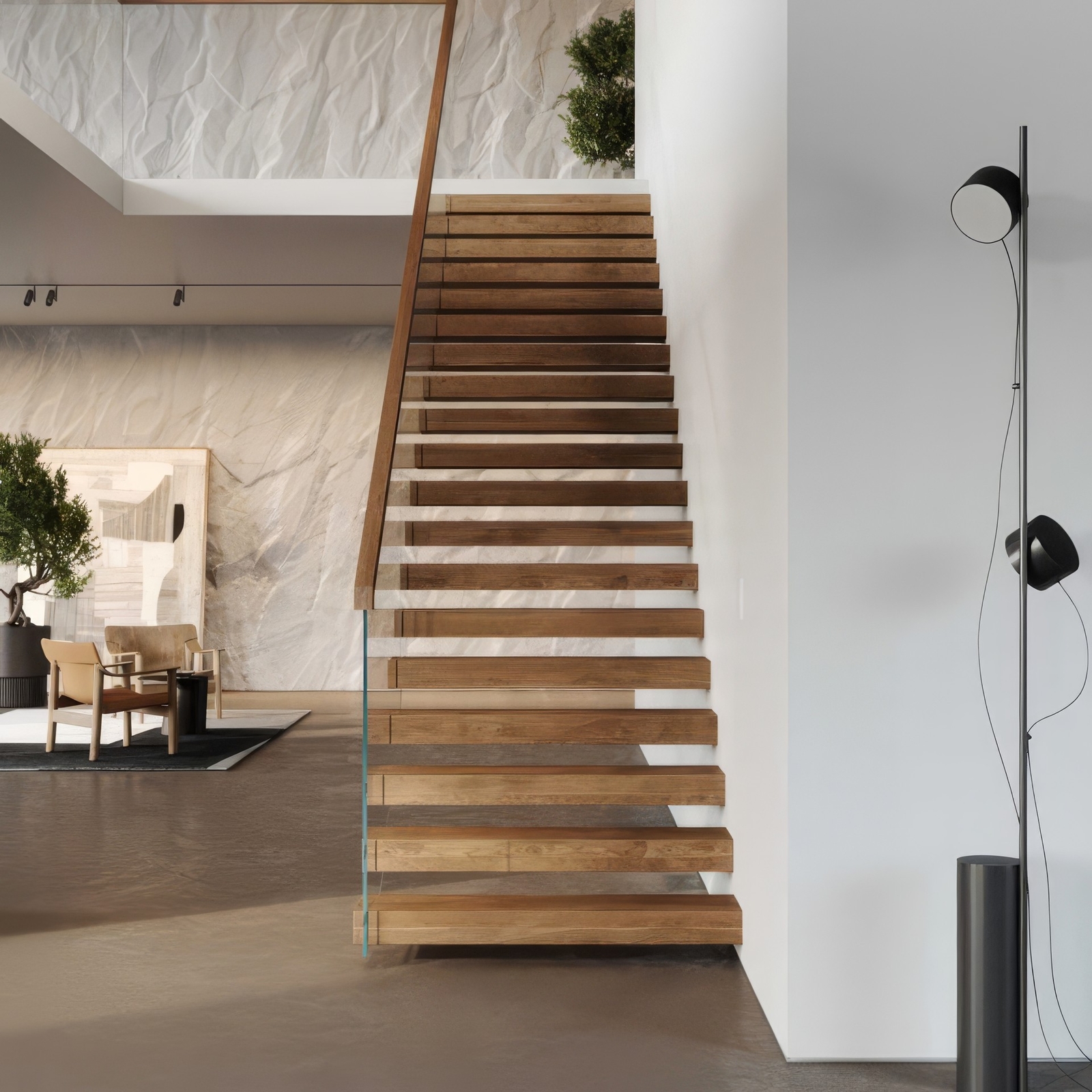

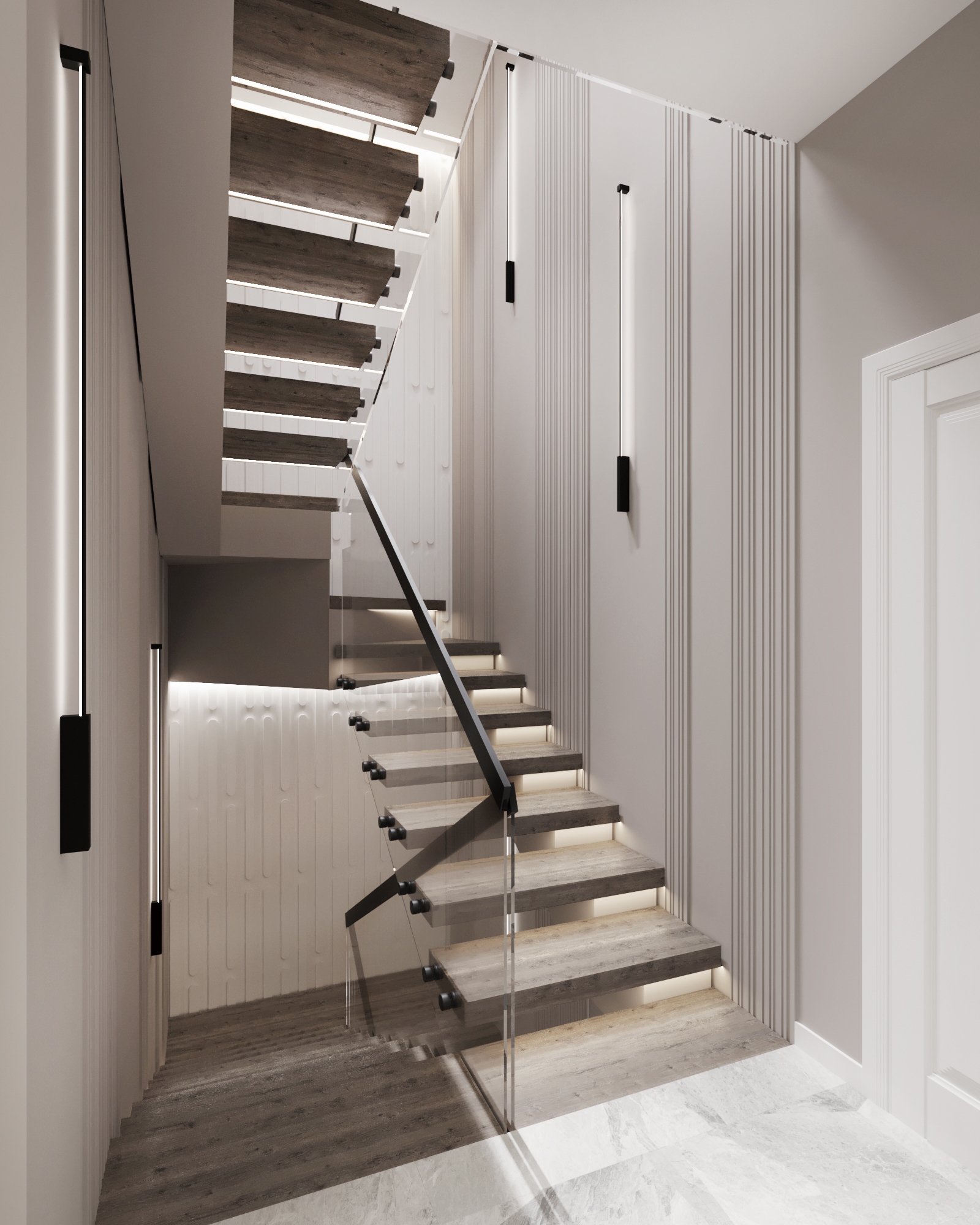

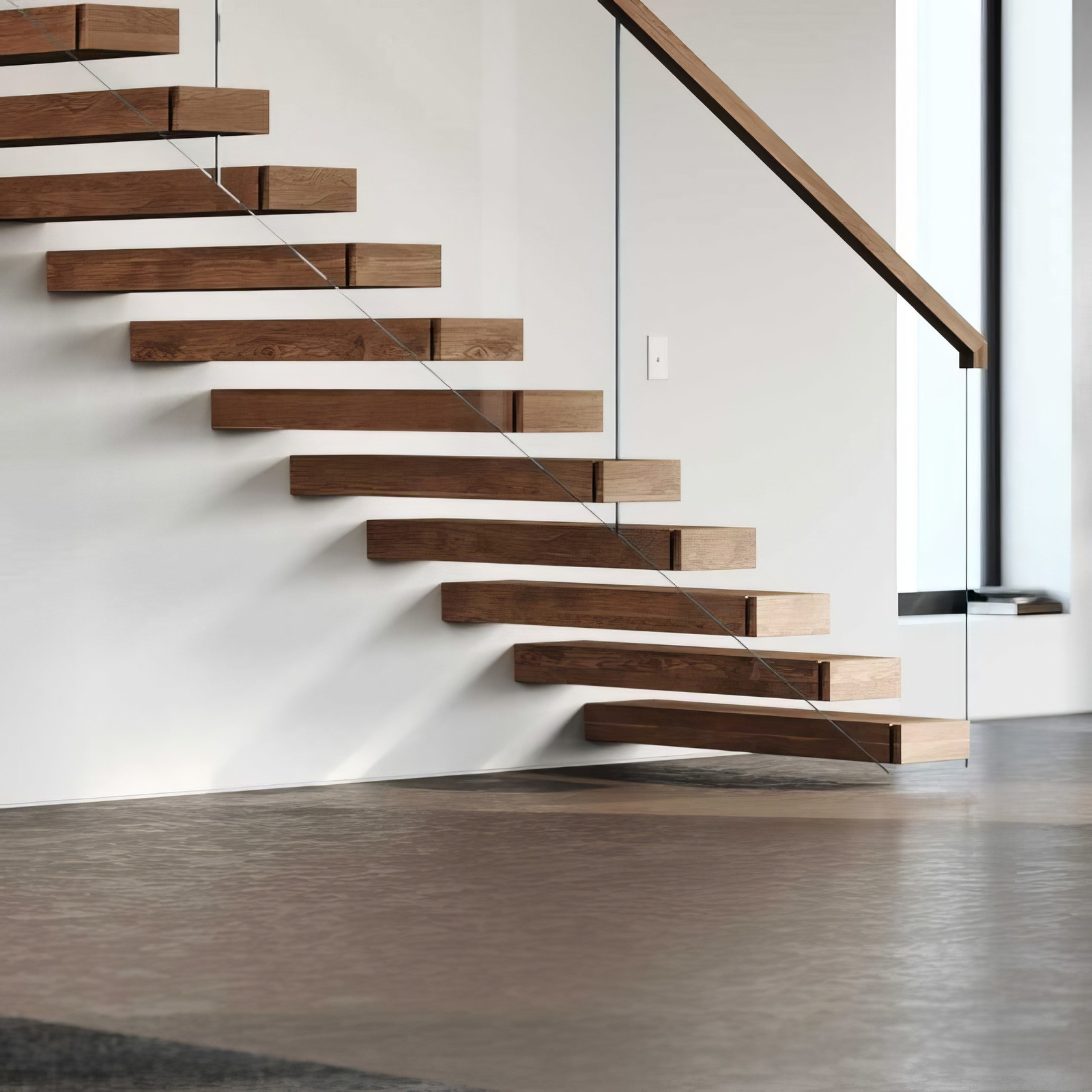

Для обычной лестницы стеклянное ограждение можно рассматривать преимущественно как защитный и архитектурный элемент.

Для консоли его роль значительно интереснее.

У ступени есть сторона, закреплённая в скрытой тетиве, и противоположный свободный край.

Именно свободный край наиболее склонен к вертикальному перемещению и микропровороту.

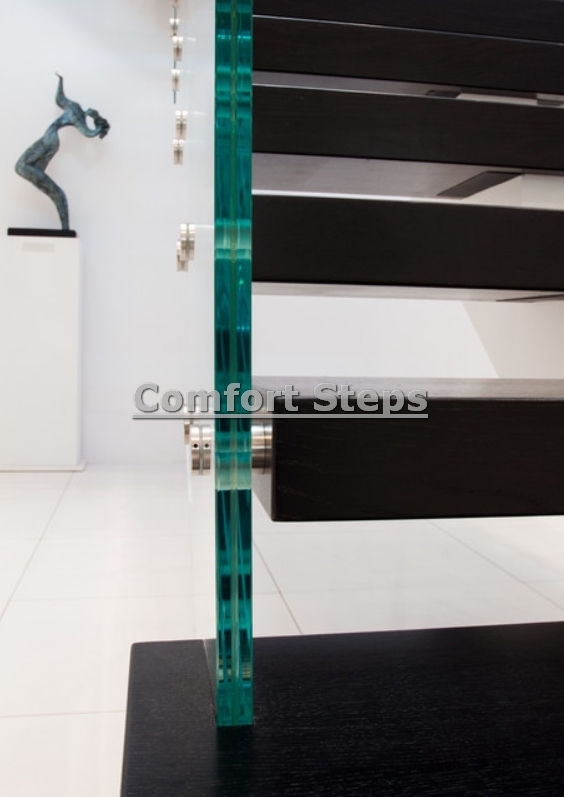

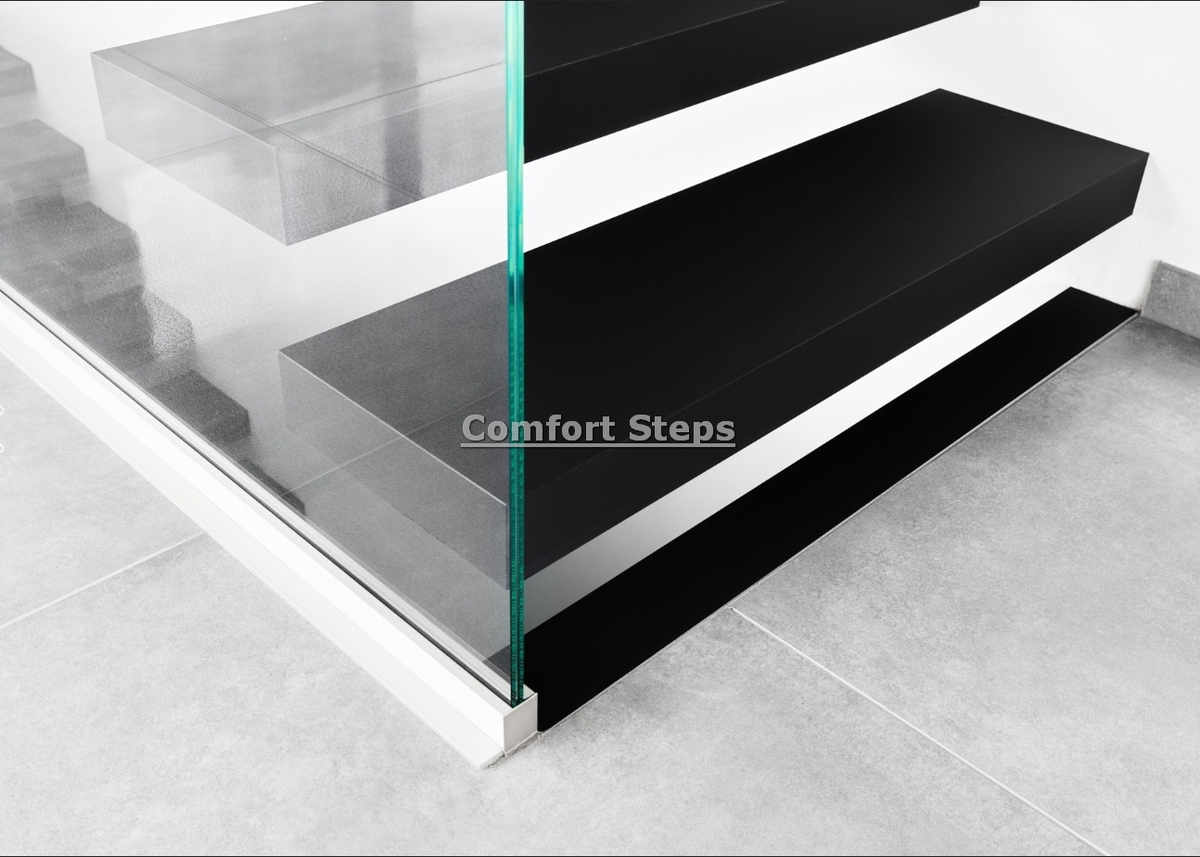

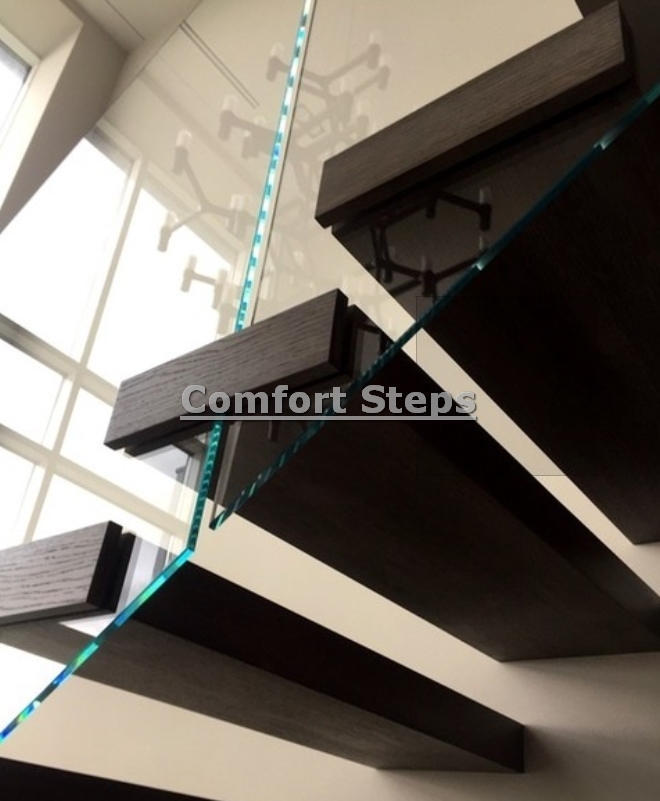

Если установить цельные полотна стекла на торцевых креплениях так, чтобы они последовательно связывали соседние ступени, ограждение начинает работать как прозрачная вторая тетива.

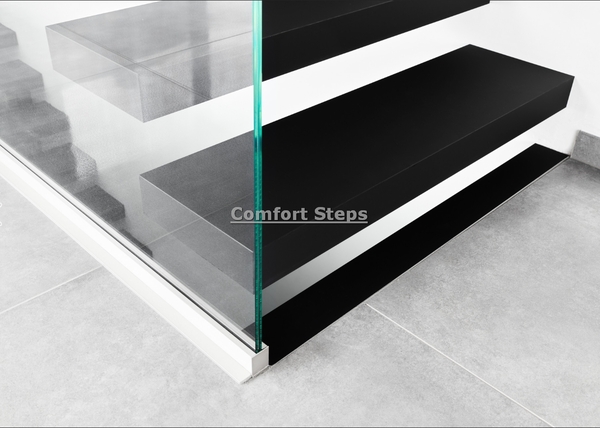

В материалах ComfortSteps этот принцип прямо выделяется как исключение из правила «отделка не влияет на механику»: торцевое стеклянное ограждение связывает лестницу и становится второй прозрачной опорной линией.

Это международно применяемая конструктивная логика консольных лестниц.

Металл удерживает ступень со стороны стены.

Стеклянная система связывает её со стороны свободного края.

В результате отдельные ступени перестают вести себя как независимые рычаги. Нагрузка начинает распределяться между соседними элементами, ограничиваются относительные перемещения и значительно уменьшается ощущаемый ход свободного края.

Поэтому мы не рассматриваем стекло на консоли как вещь, которую можно решить:

«потом, когда ступени уже поставим».

Расположение полотен, отверстий, точечных креплений, высота и геометрия стекла должны быть согласованы одновременно с металлическим каркасом и деревянными ступенями.

Иначе можно построить мощную конструкцию со стороны стены, но оставить наружные края ступеней недостаточно связанными.

Для консоли это уже не вопрос эстетики.

Это часть того, как лестница ощущается человеком при каждом шаге.

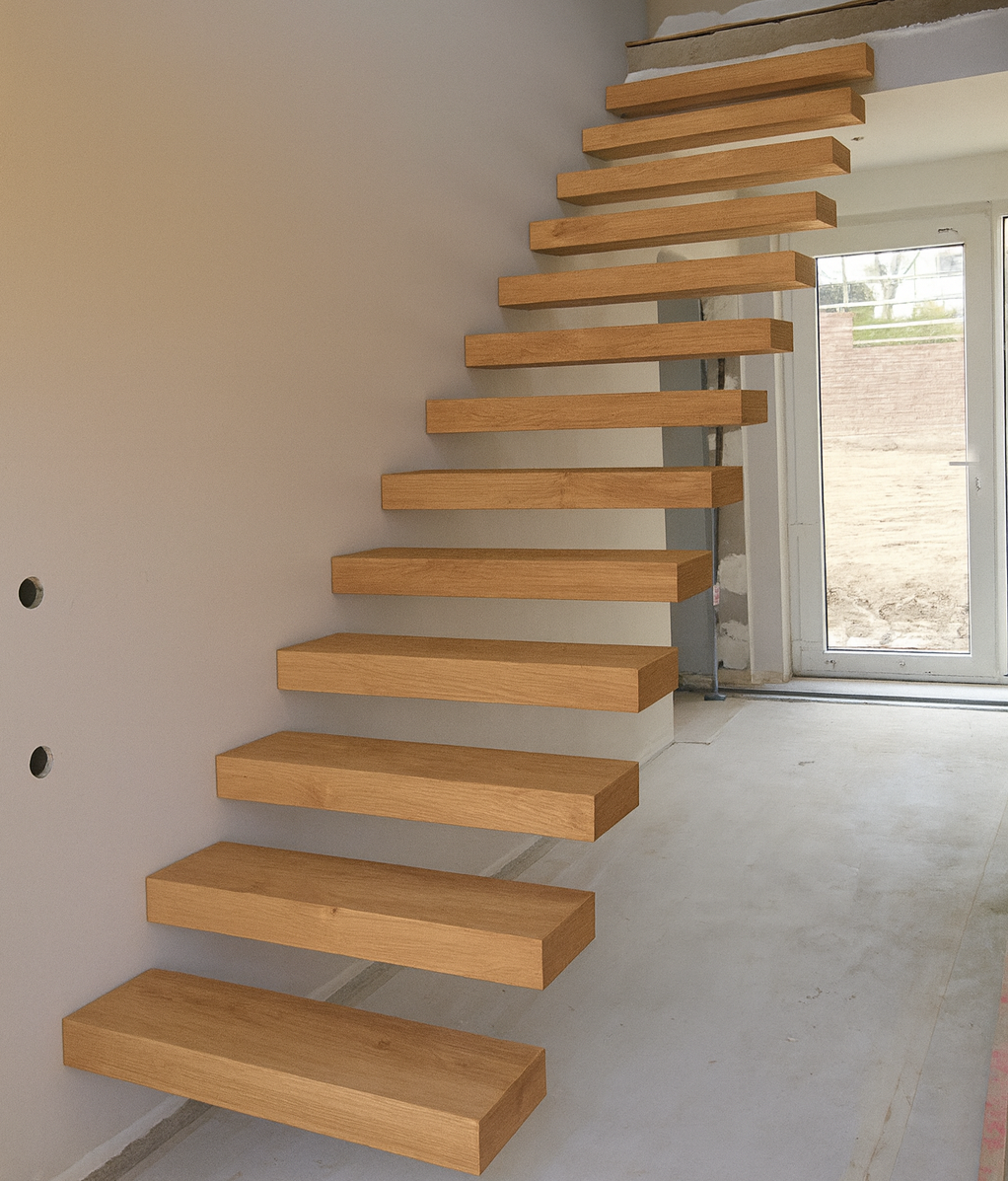

Правильный момент для установки скрытого консольного каркаса — черновой этап строительства, до чистовой отделки стены.

Причина очевидна из самой конструкции.

Силовая тетива должна быть установлена, закреплена, выверена по геометрии и затем скрыта внутри строительного узла.

В реализованных проектах ComfortSteps это прямо закладывается как часть технологии: каркас устанавливается до чистовой отделки и после монтажа не должен требовать дальнейших конструктивных доработок.

Если дом уже полностью отделан, технически физика не меняется.

Для установки скрытой системы всё равно придётся получить доступ к капитальной стене, выполнить необходимые крепления, разместить тетиву, а затем восстановить отделку.

То есть вопрос не в том, «можно ли прикрутить консоль поверх готовых обоев».

Нельзя.

Можно ли разобрать необходимую часть готовой стены, построить нормальный силовой узел и затем снова выполнить чистовую отделку?

В ряде объектов — да.

Но это уже существенно более сложная и дорогая строительная операция.

Поэтому при готовом ремонте иногда рациональнее рассмотреть другую конструкцию — например, полуконсольную схему или иной тип металлокаркаса, который позволит сохранить лёгкий внешний вид без масштабного вскрытия готовых стен.

Это всегда определяется конкретным объектом.

Главное правило здесь одно:

готовый ремонт не отменяет механику.

Нельзя заменить скрытую несущую систему несколькими более длинными анкерами только потому, что заказчику уже жалко вскрывать дорогую отделку.

Потому что в современной консольной лестнице практически не существует независимых элементов.

Положение металлической консоли определяет внутреннюю полость деревянной ступени.

Толщина деревянной ступени влияет на расположение торцевых креплений стекла.

Стекло связывает свободные края ступеней и становится частью пространственной работы лестницы.

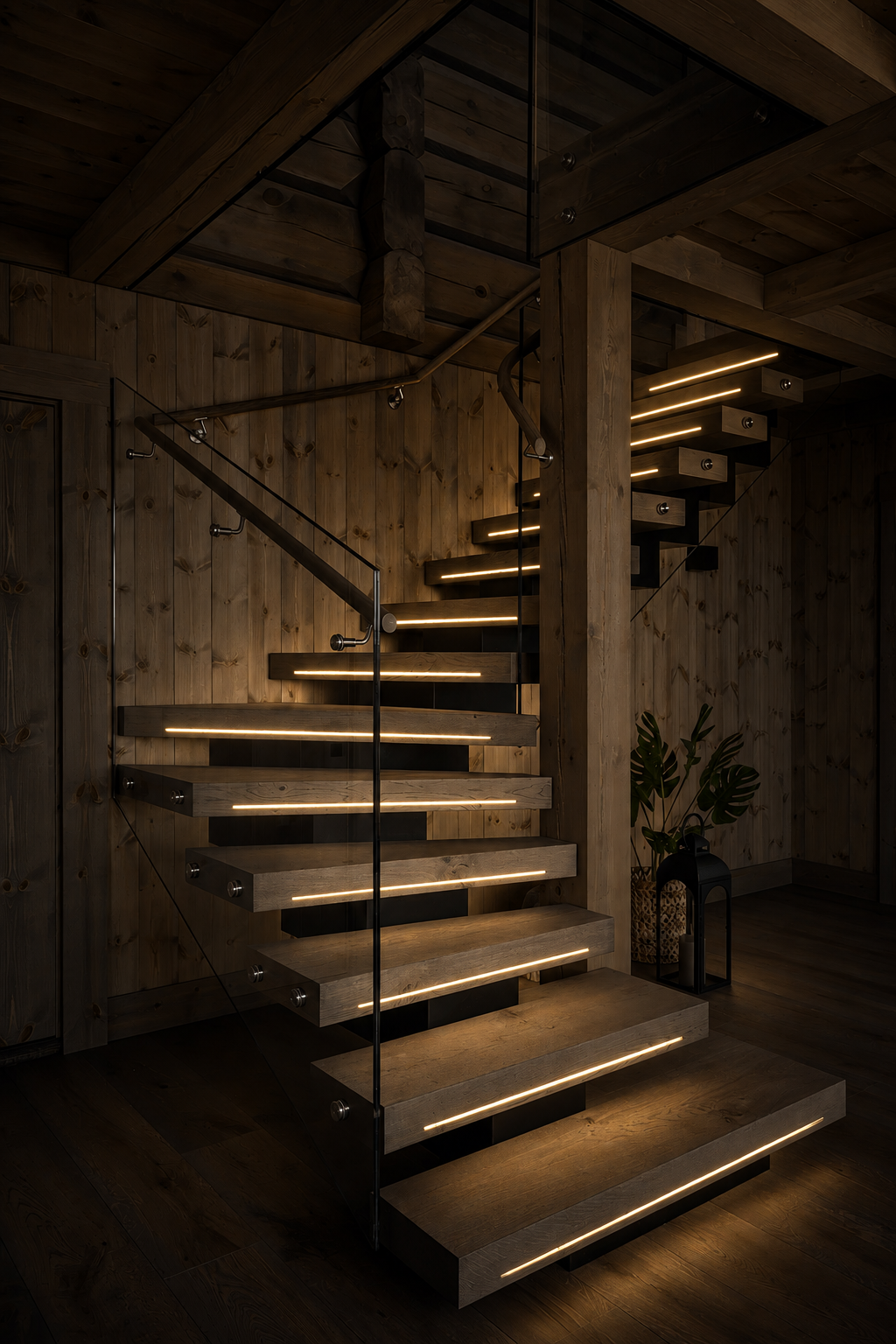

Подсветка требует заранее сформированных каналов, выходов проводки и обслуживаемых узлов.

Поручень должен совпасть с линией стекла.

А все эти элементы ещё должны правильно примкнуть к стенам, полу и межэтажным площадкам.

Поэтому ComfortSteps проектирует такие лестницы как единую систему, а не как последовательность независимых заказов.

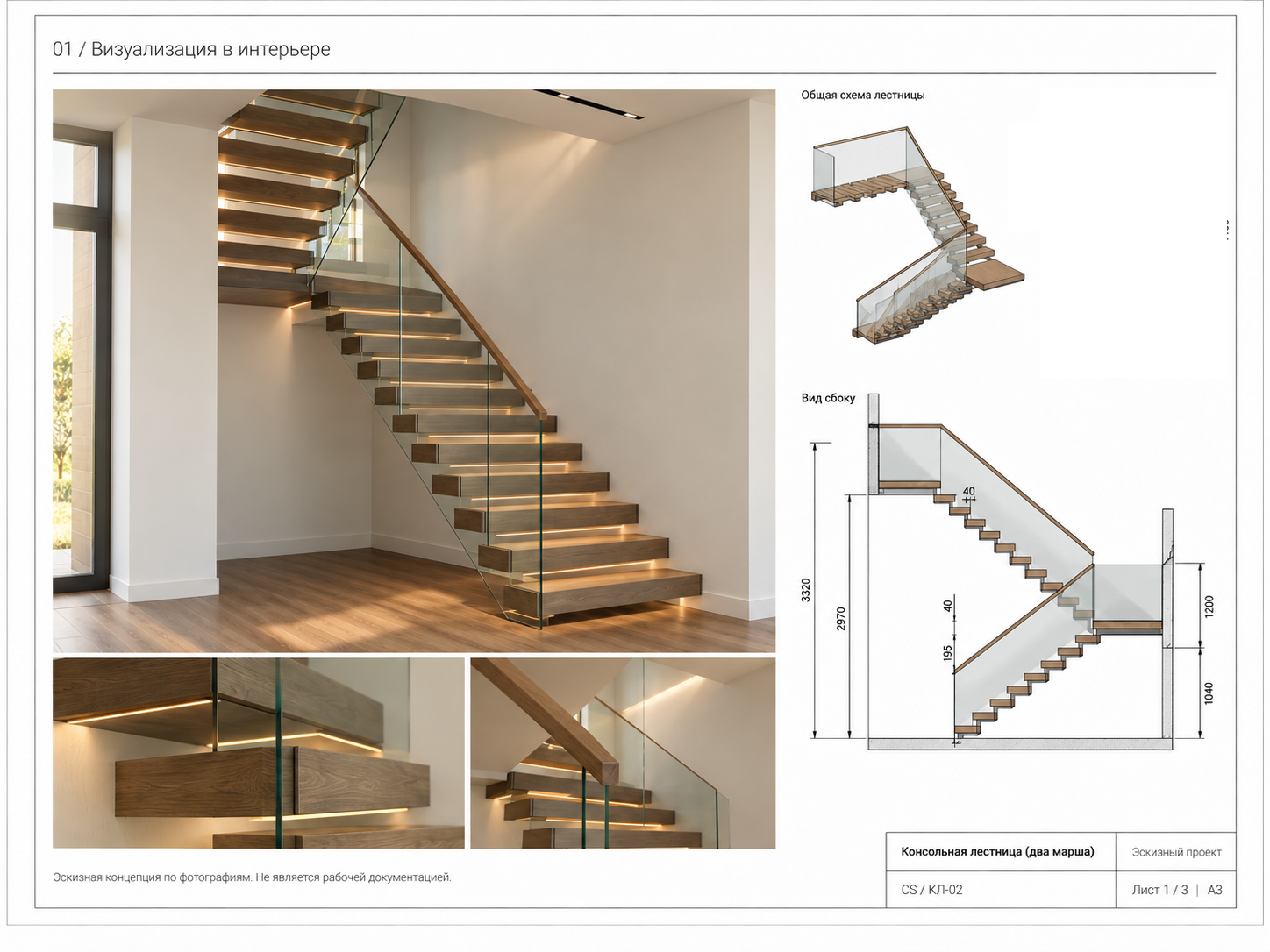

Именно эта логика подробно описана в проекте «Зелёный город»: одновременно согласовываются схема консоли или полуконсоли, ось несущего элемента, толщины, траектория стекла, крепёжные узлы, подсветка и материалы.

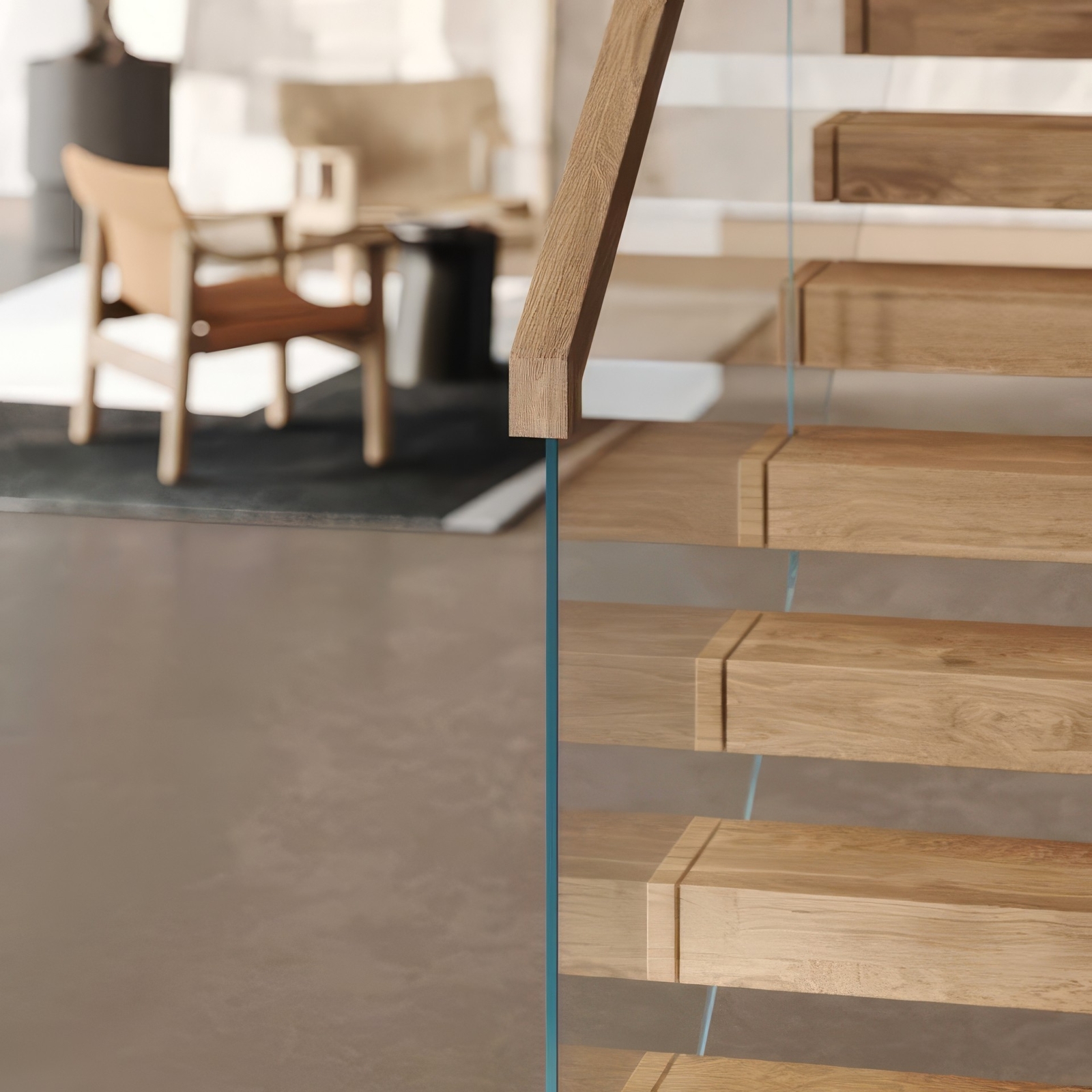

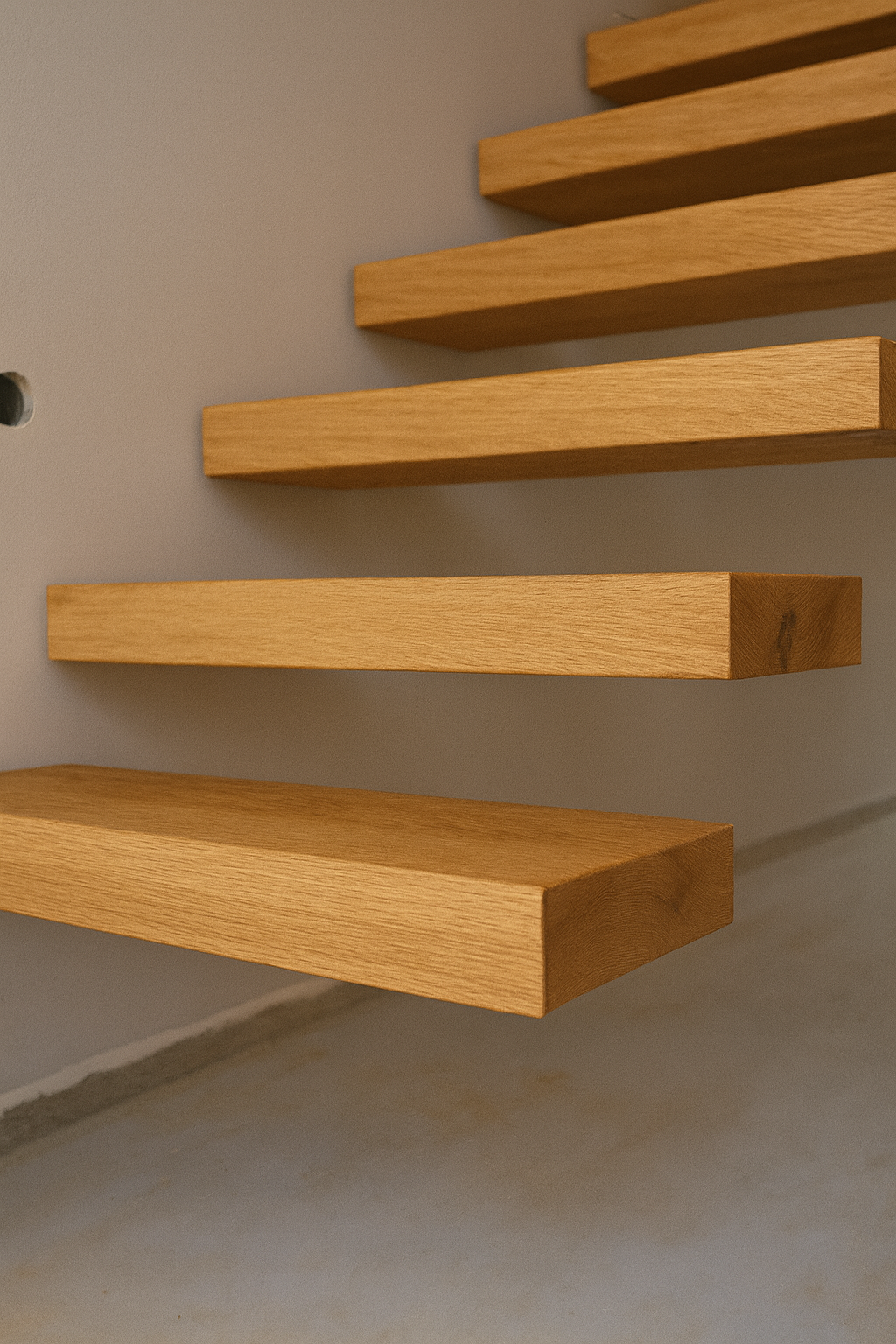

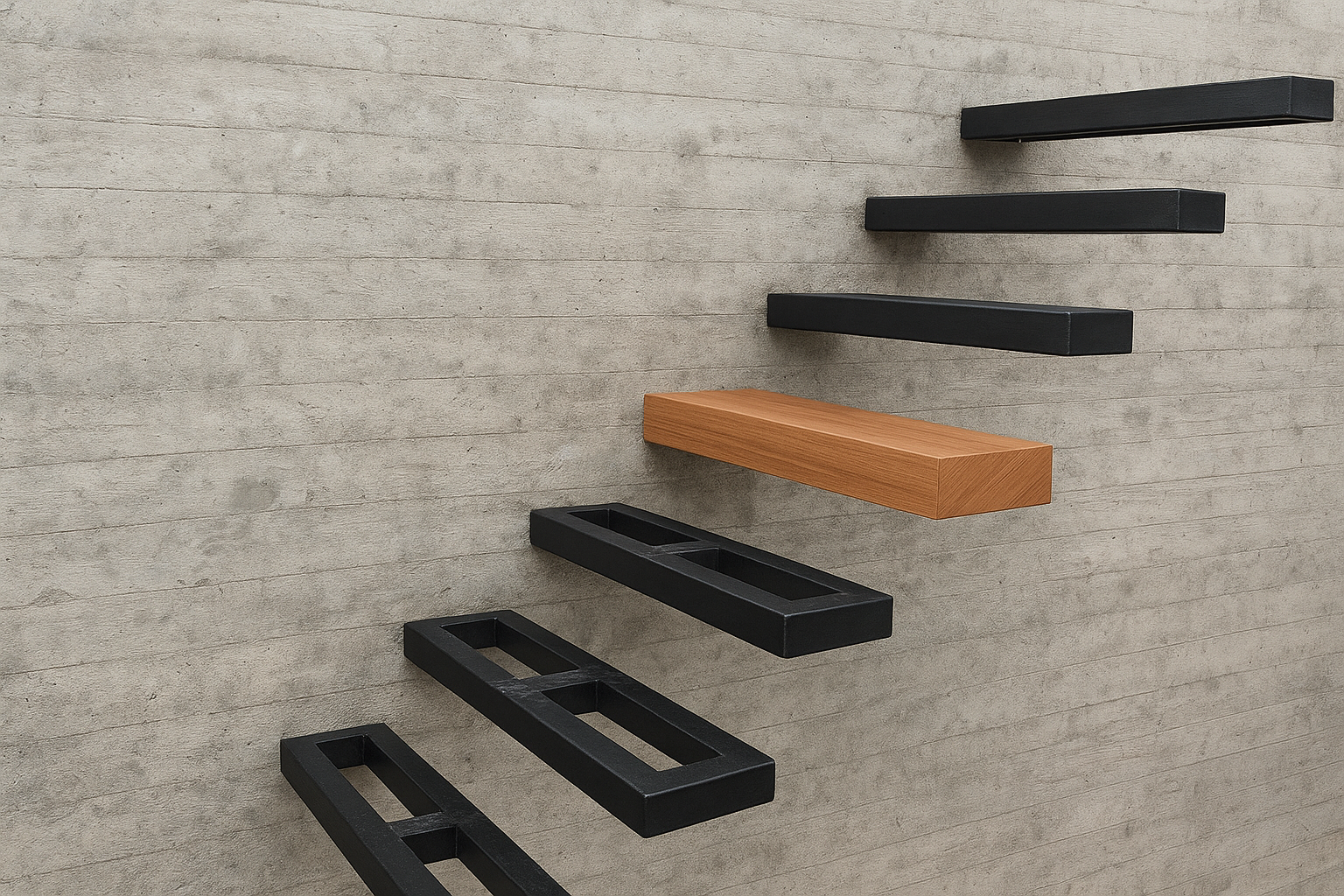

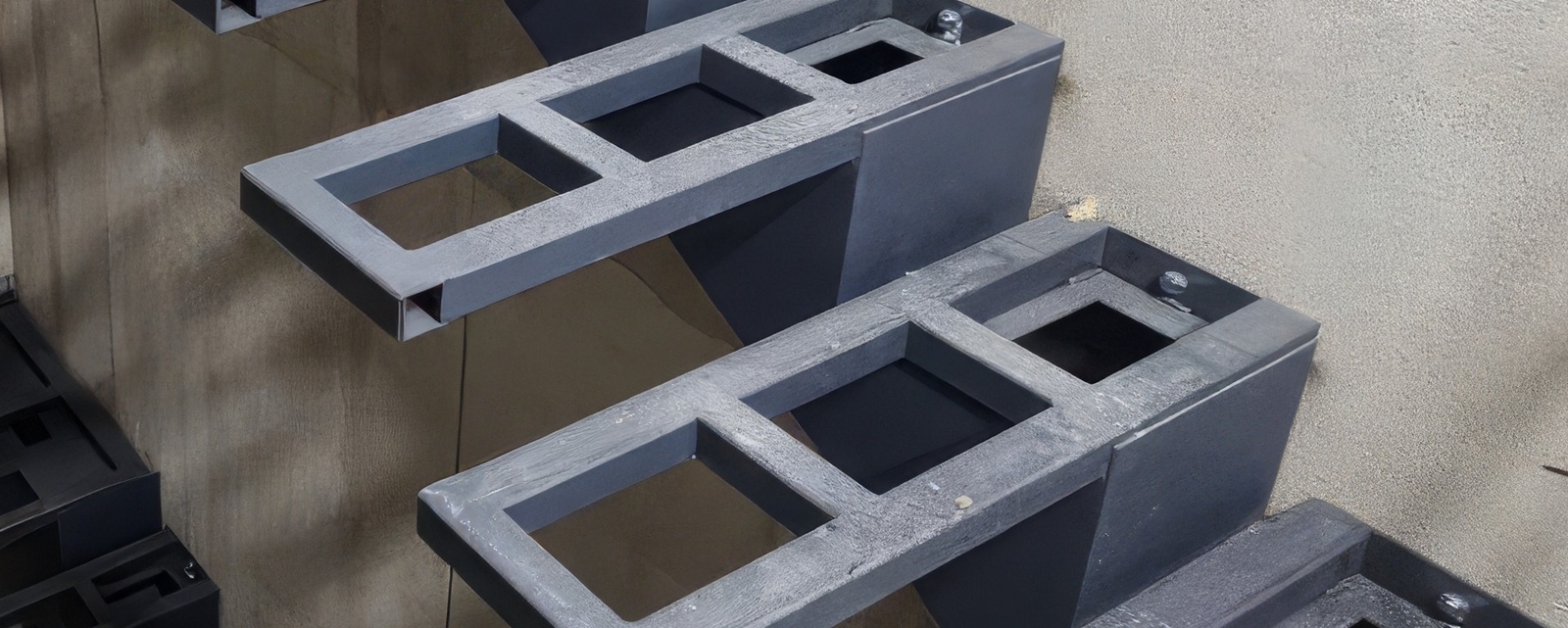

Хороший пример — деревянная консольная ступень.

В ней со стороны стены заранее формируется полость, полностью соответствующая металлической консоли. Часто такие ступени имеют толщину 80–120 мм, но технологически ComfortSteps изготавливает изделия и значительно большей толщины — до примерно 200 мм, если этого требует архитектура.

После установки ступень фиксируется на металлической консоли клеевым составом. Это практически неразборный узел.

Если после этого кто-то обнаружит, что точки стеклянного крепления должны были находиться в другом месте, «чуть передвинуть» готовую систему уже не получится.

Поэтому в хорошей консоли большинство решений принимается до изготовления первого чистового элемента.

Самая опасная ошибка при оценке консольной лестницы — проверять только одно:

выдерживает ли она человека?

Это слишком низкая планка.

Металлическая конструкция может не разрушаться и одновременно быть плохой лестницей.

Если при обычном шаге ступень заметно пружинит, наружный край проворачивается, после переноса веса возникает остаточное колебание, вибрация передаётся соседним ступеням или появляется скрип — это уже признаки проблем в общей жёсткости системы.

Причём причина далеко не всегда в том, что «металла мало».

Она может находиться в:

неправильной геометрии консоли;
слабом сопротивлении кручению;
ошибке скрытой тетивы;
плохой анкеровке;
недостаточной связанности ступеней;
неправильной конструкции деревянных элементов;
ошибках в системе стеклянного ограждения;
неверном взаимодействии всех этих элементов между собой.

В наших собственных материалах сформулирована очень важная мысль:

каркас определяет жёсткость на изгиб, сопротивление кручению, вибрации и стабильность геометрии; чистовая отделка не может исправить слабую механику.

При этом на консоли добавляется ещё одно важное звено — правильная связь свободных концов ступеней стеклянным ограждением.

То есть качественная консоль — это не просто «очень прочная железка в стене».

Это система:

несущая стена → анкеровка → скрытая тетива → металлические консоли → деревянные ступени → торцевое стеклянное ограждение.

Если одна часть системы работает отдельно от остальных, появляются паразитные движения.

ComfortSteps не публикует собственные расчётные нагрузки, допуски и внутренние параметры проектирования — это часть нашей производственной технологии.

Но для заказчика есть очень понятный критерий.

Правильно сделанная консоль не должна напоминать человеку о том, насколько сложна её конструкция.

По ней просто идёшь.

Она не проворачивается под ногой, не отвечает вибрацией, не люфтит и не заставляет задумываться, выдержит ли следующий шаг.

Именно поэтому внешне почти одинаковые консольные лестницы могут отличаться по качеству радикально: на фотографии скрытую инженерию не видно. А при первом подъёме по лестнице — чувствуется сразу.
