Выбор металлокаркаса начинается не с вопроса «что красивее на фотографии», а с того, какую силовую схему требует конкретная лестница и каким должен быть её финальный внешний вид.

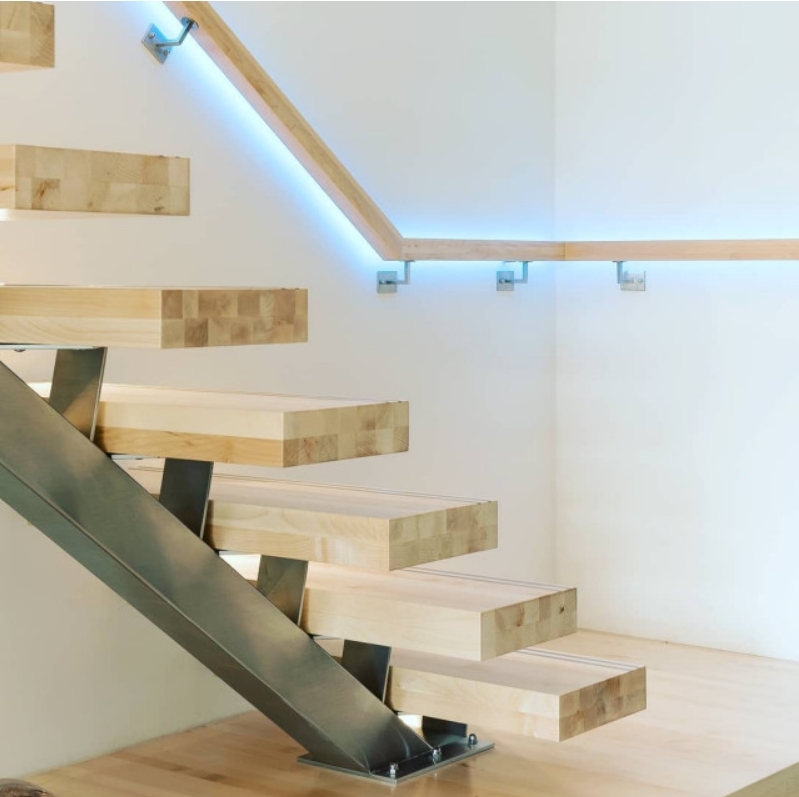

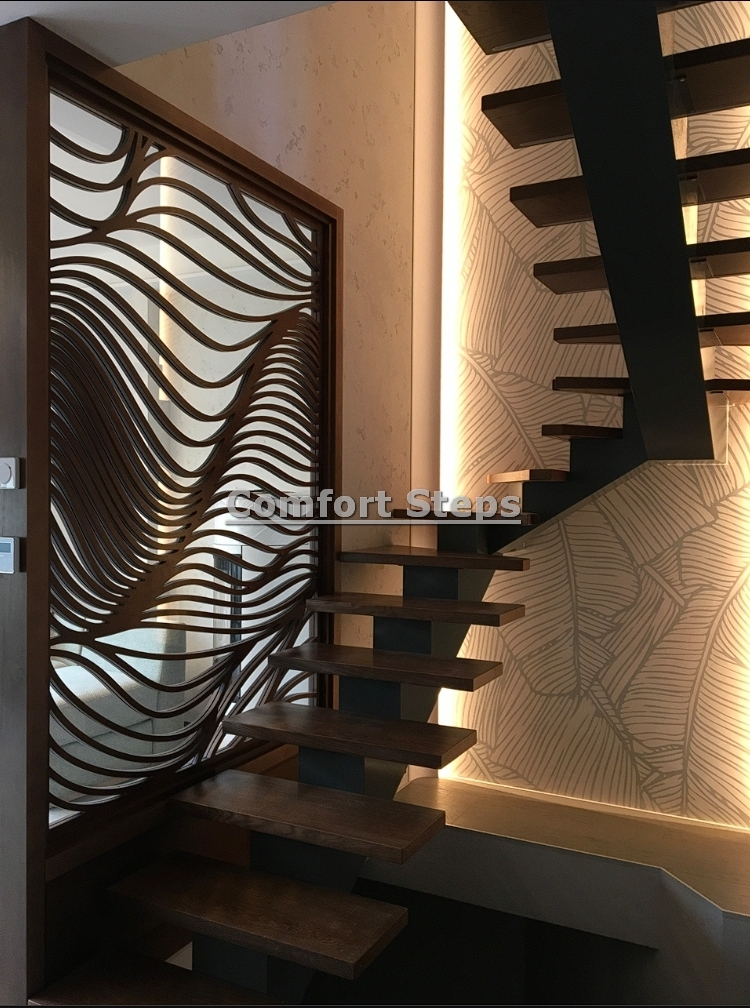

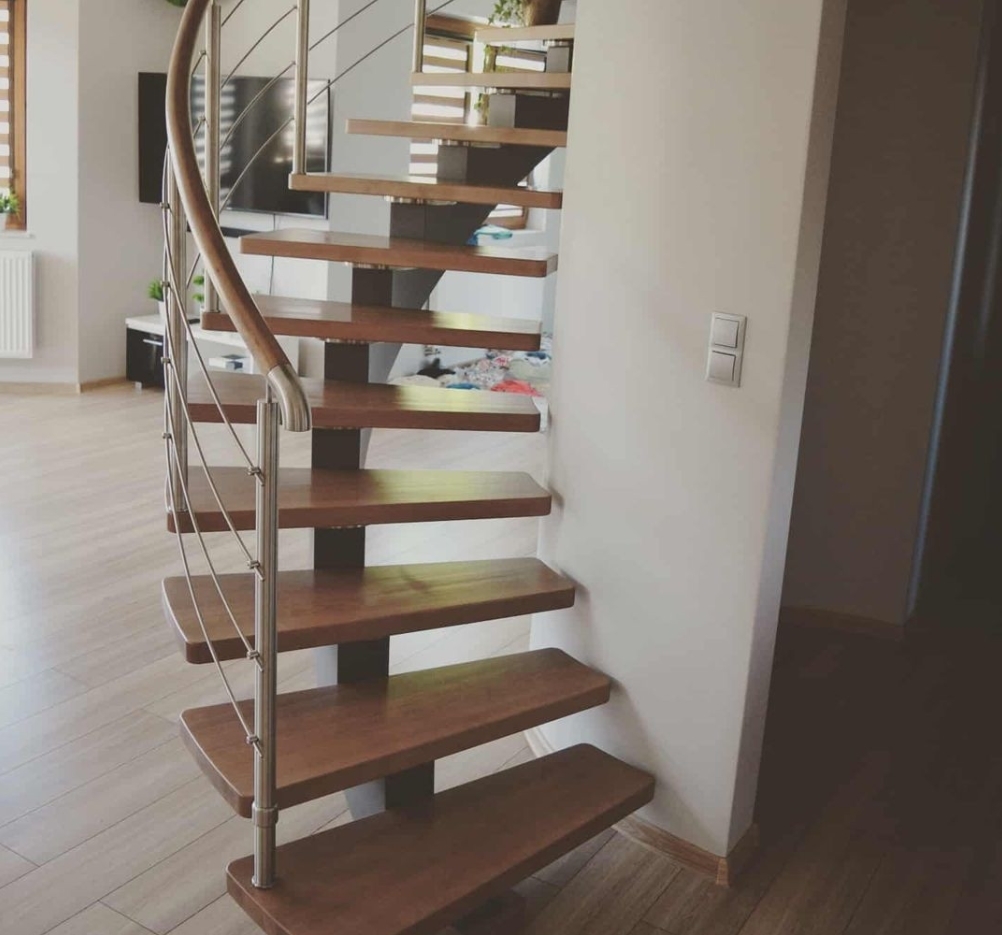

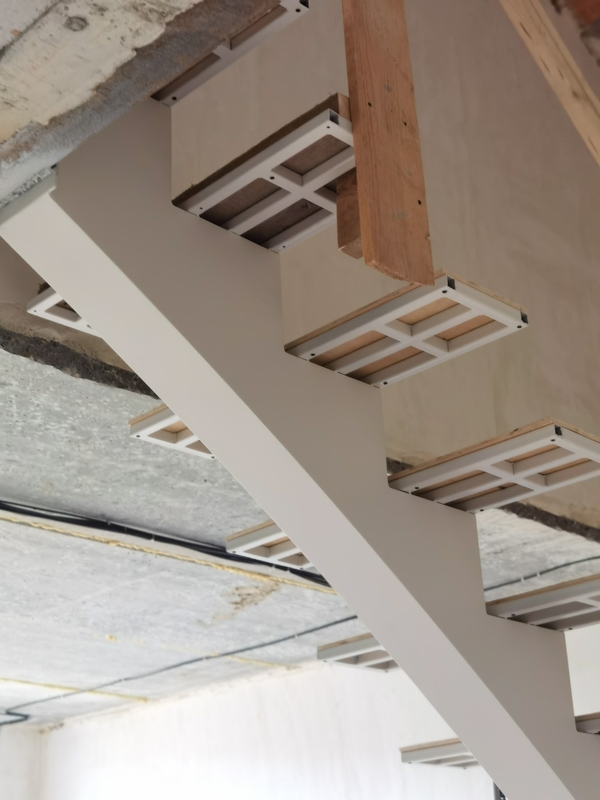

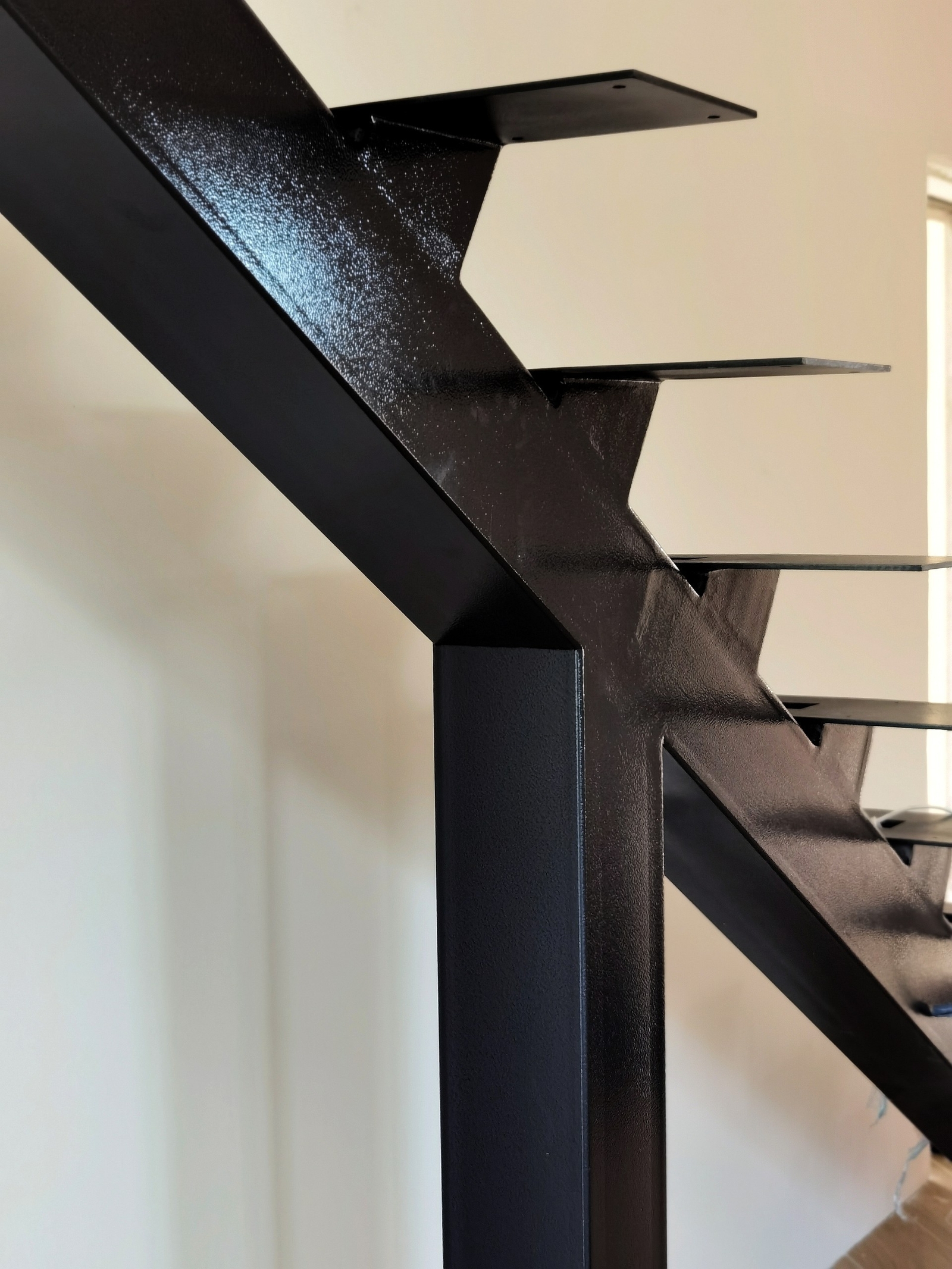

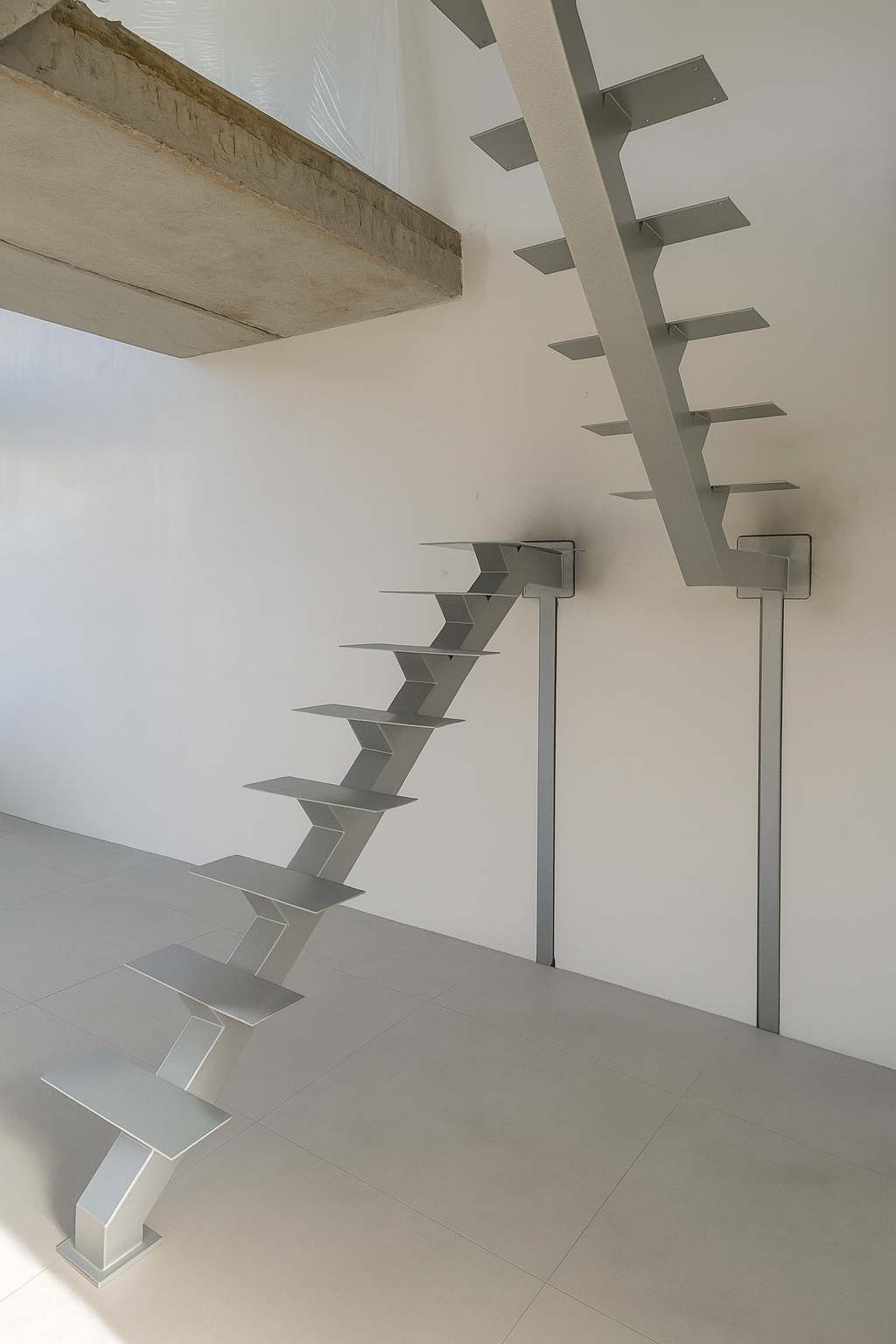

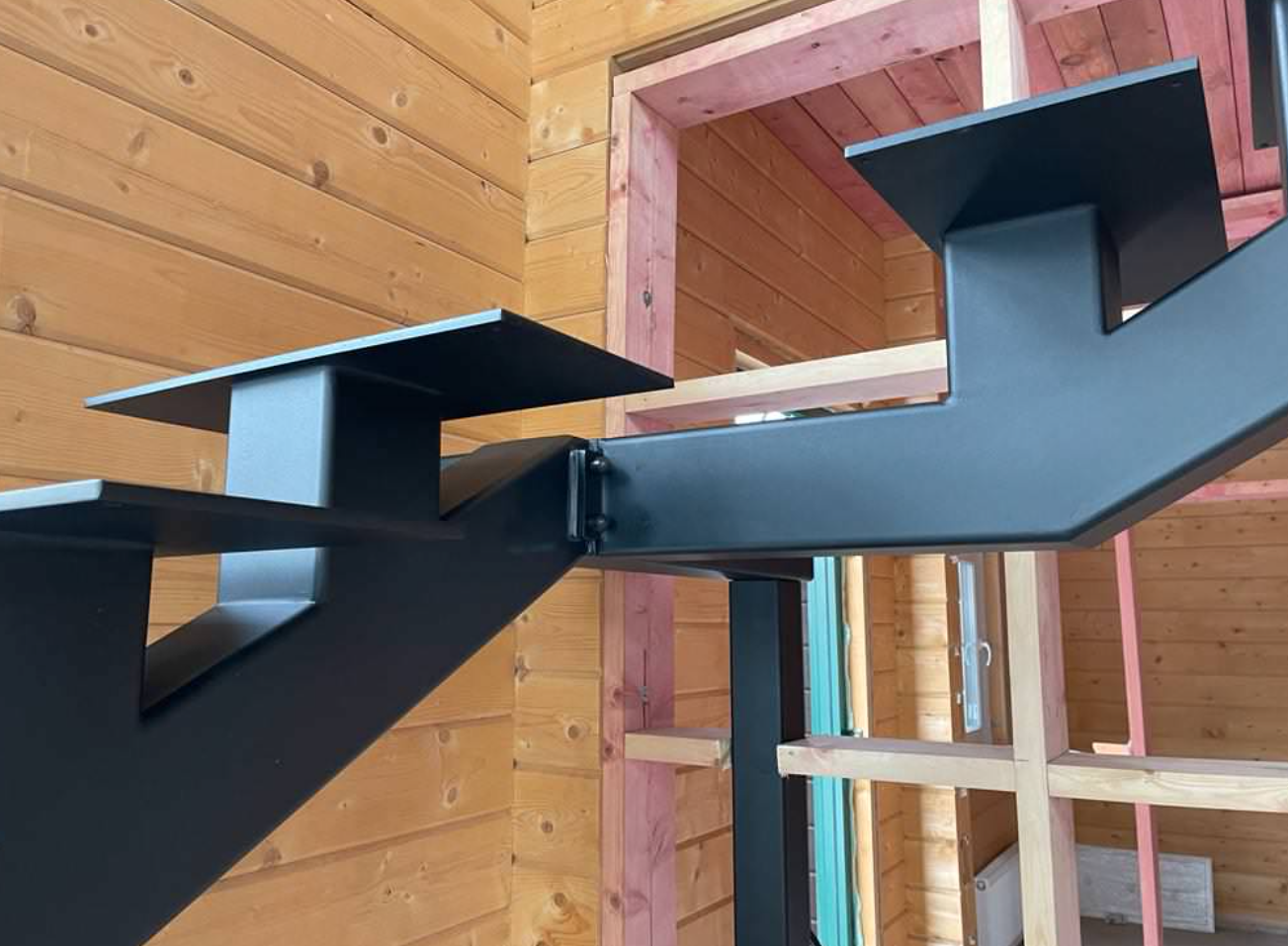

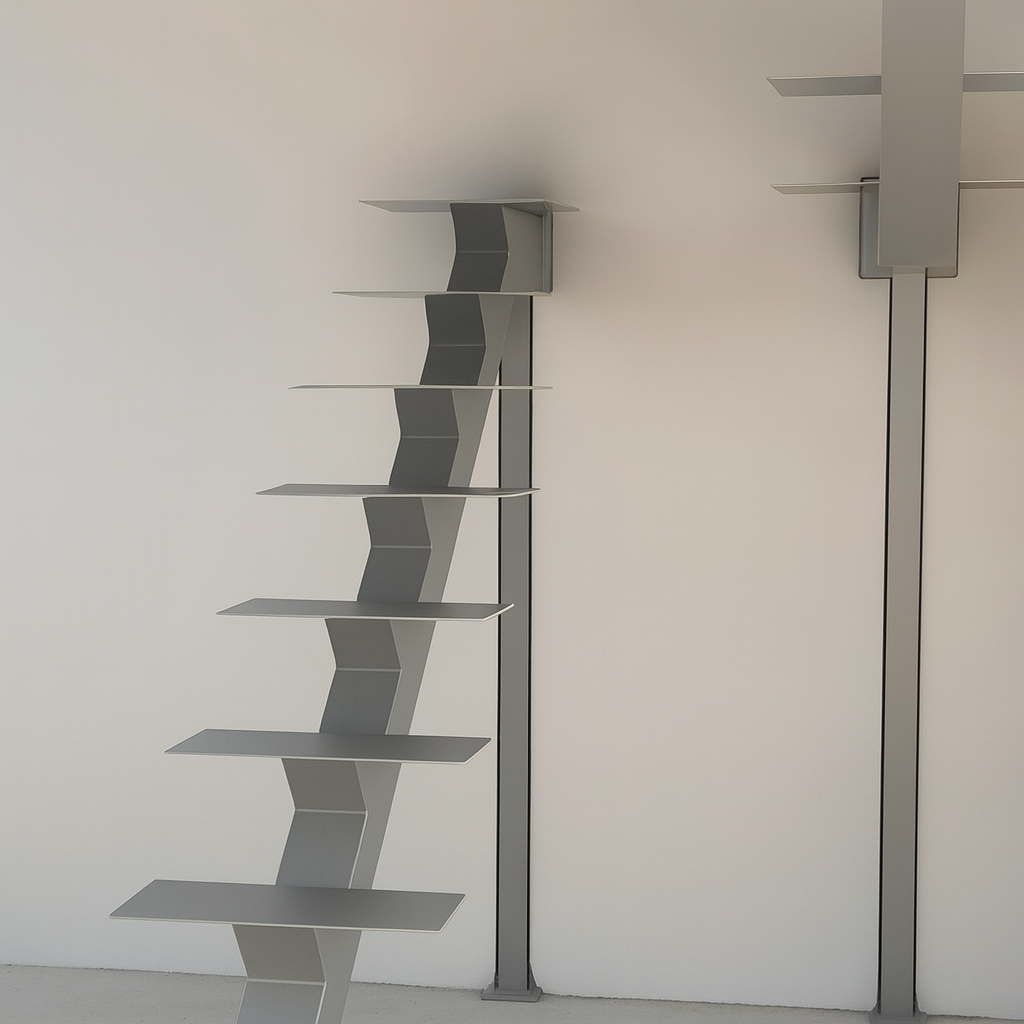

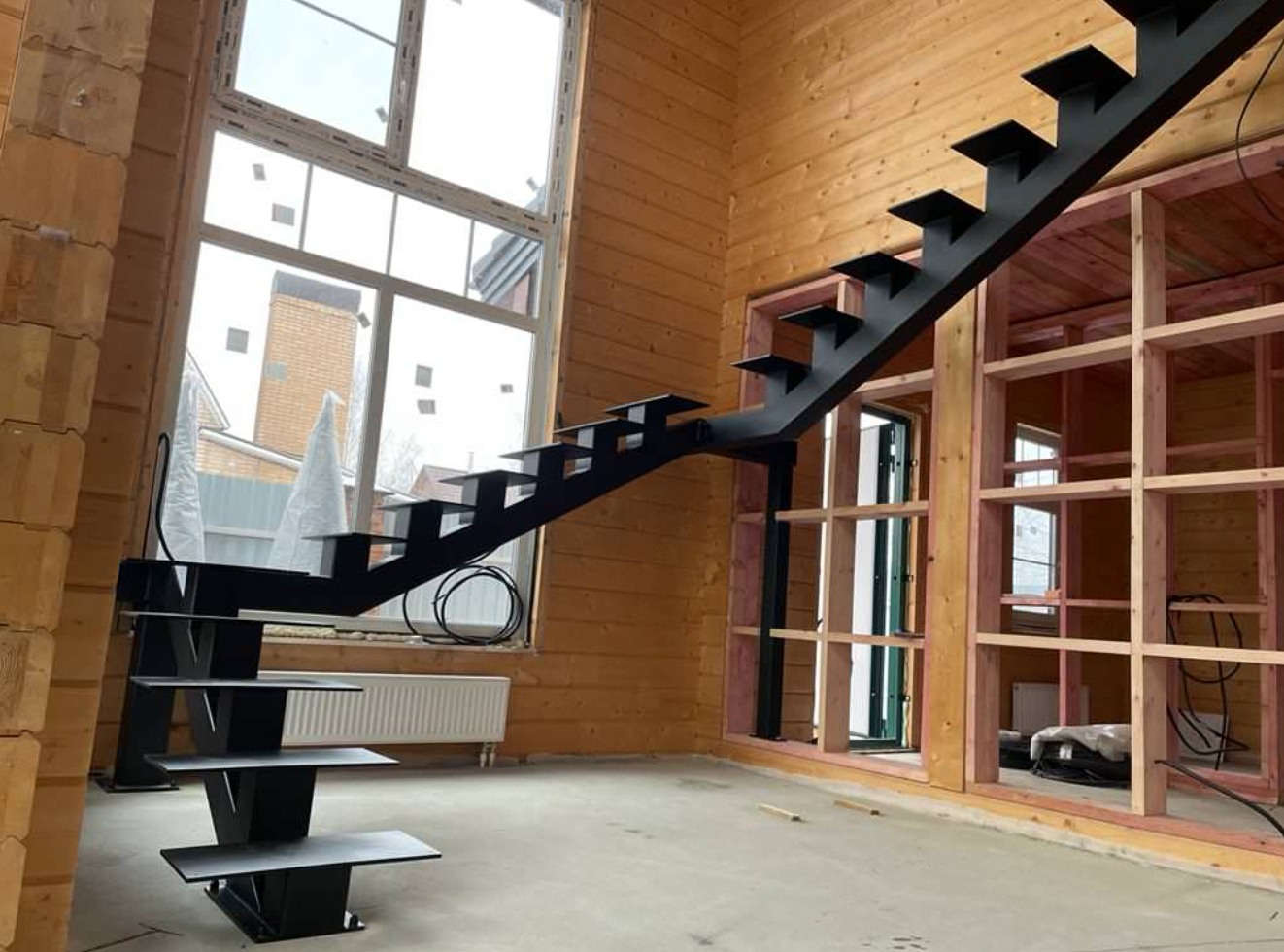

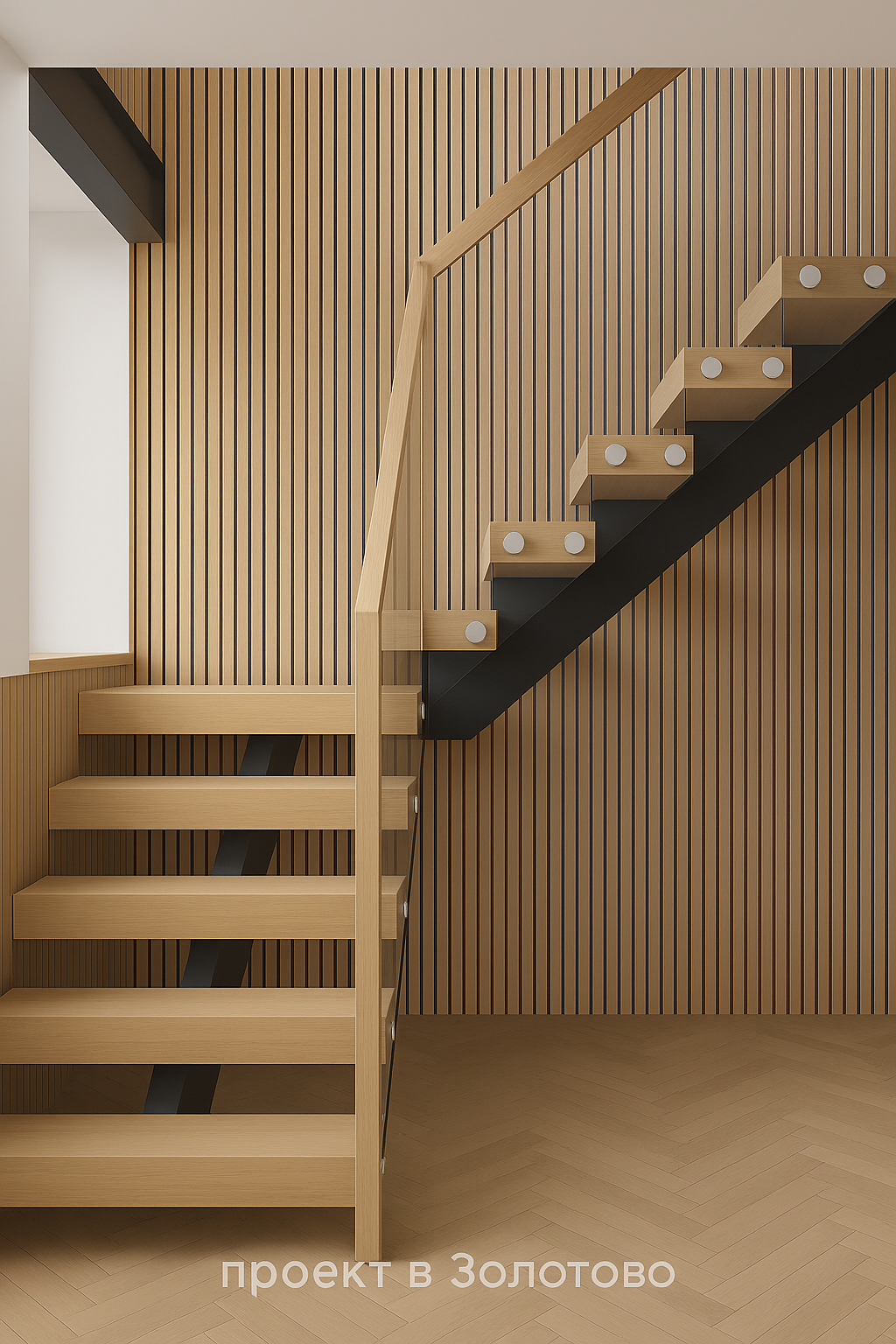

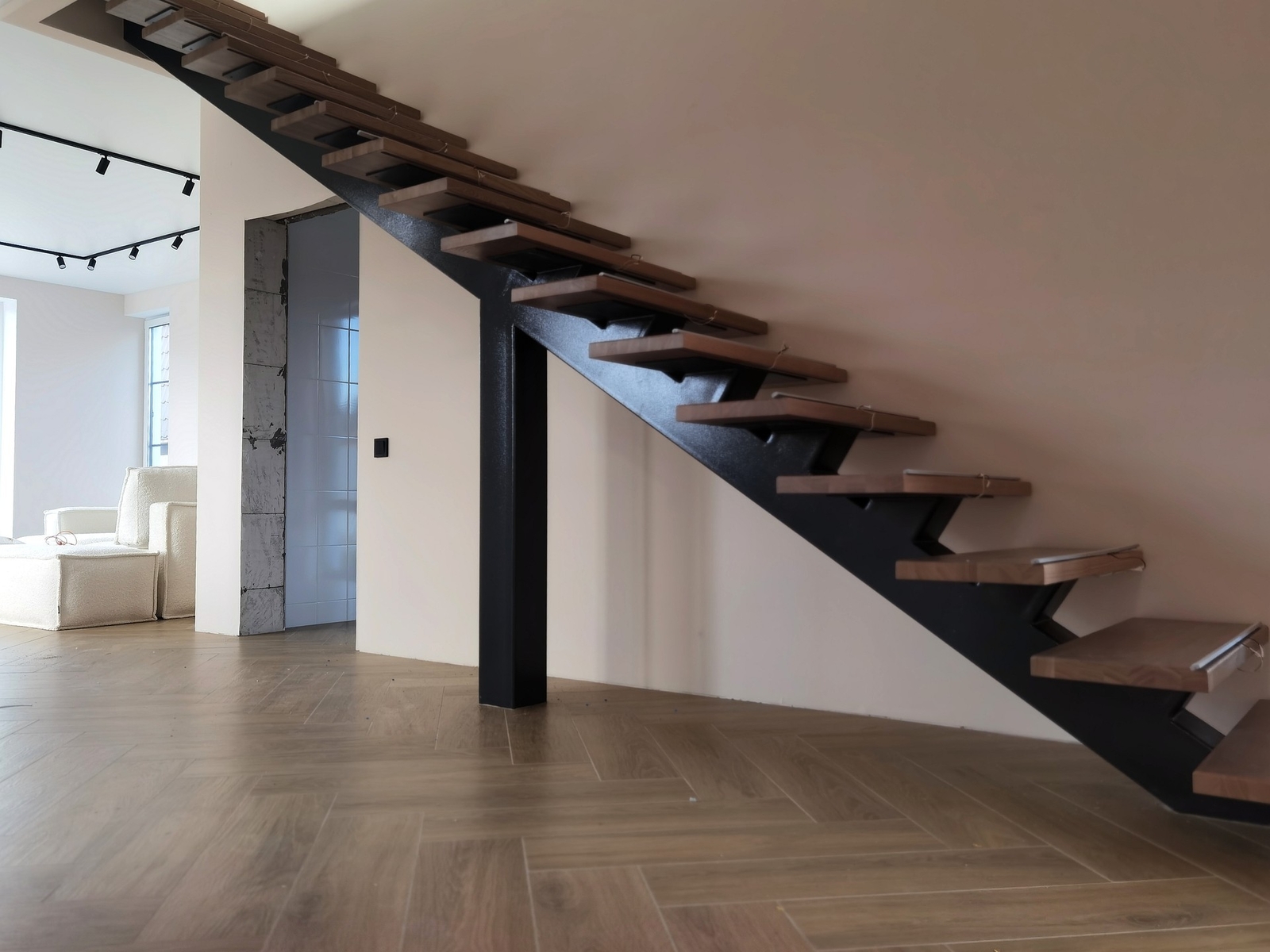

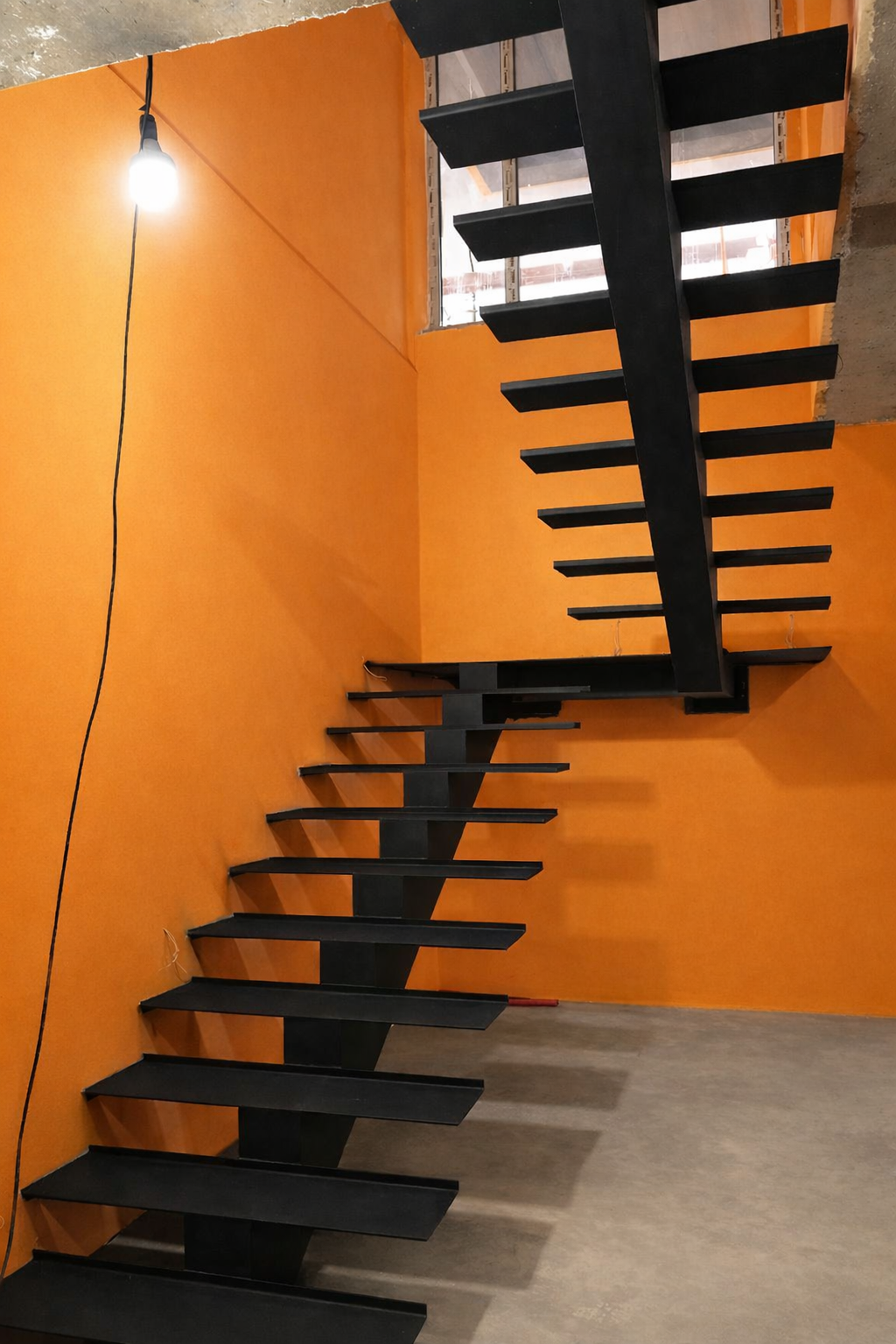

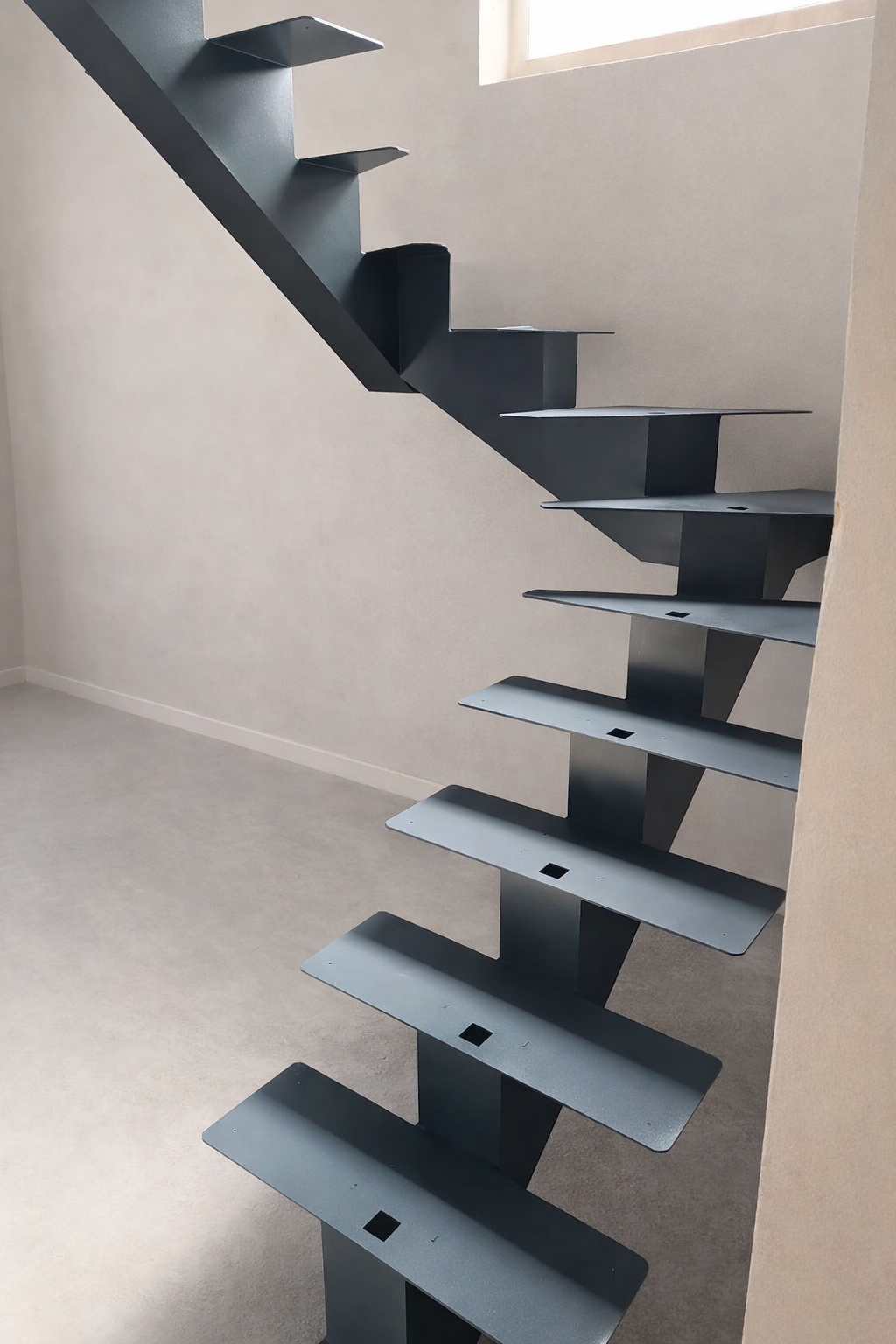

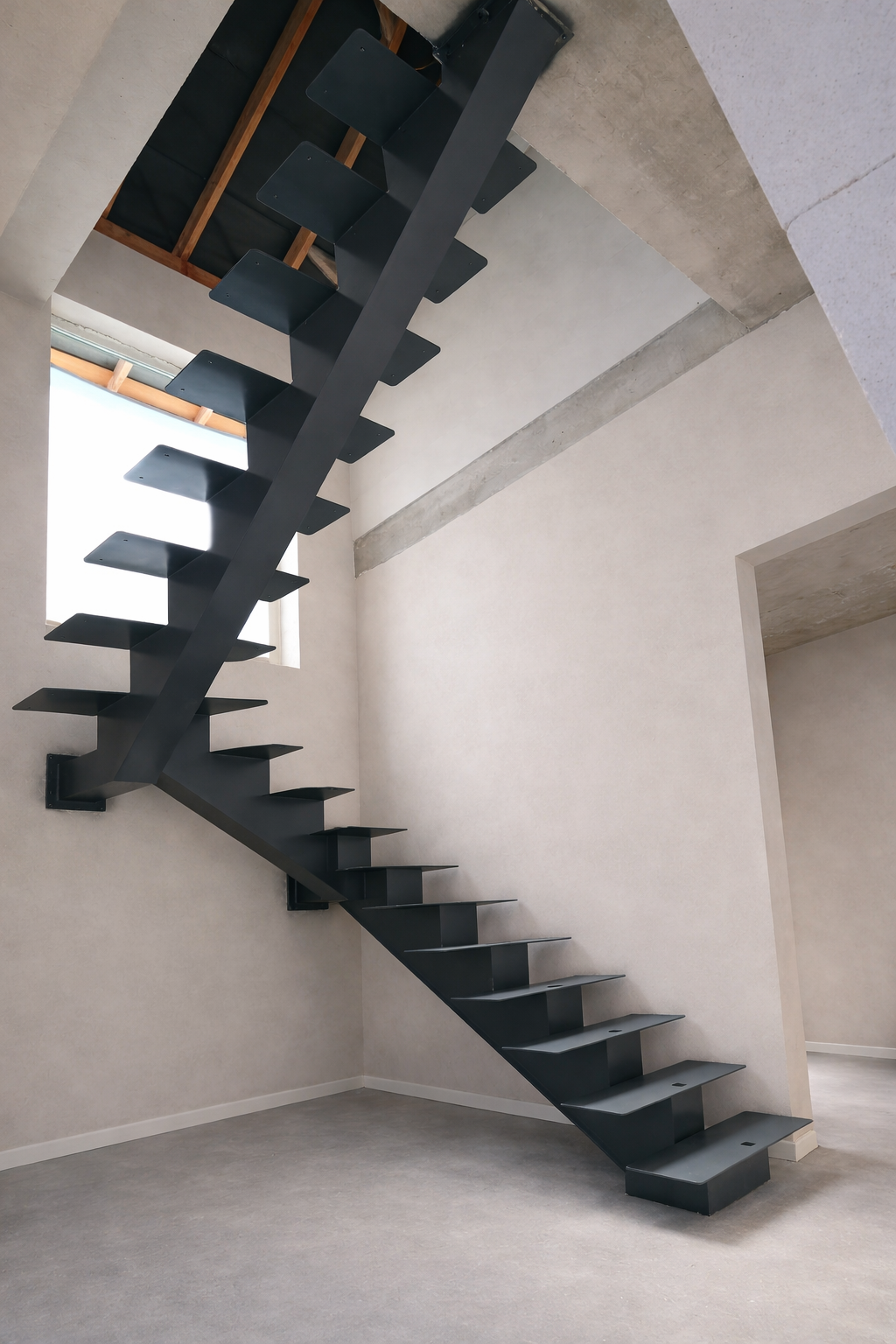

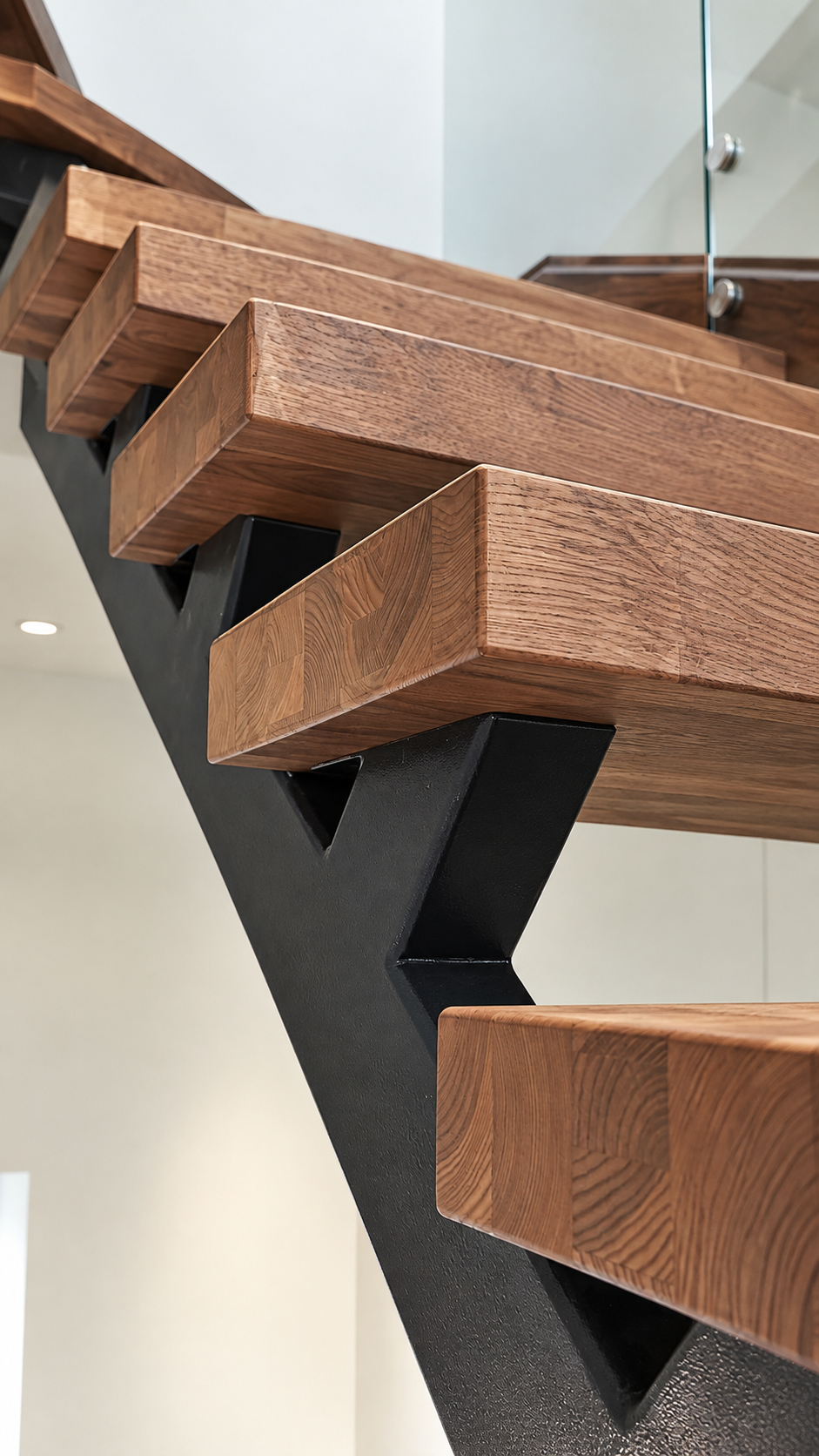

Монокосоур подходит там, где металлическую несущую ось хотят оставить частью архитектуры. Он даёт выраженную центральную силовую линию: металл остаётся видимым, а ступени располагаются относительно неё симметрично либо по специально рассчитанной схеме. Именно такой подход использован, например, в проекте ComfortSteps в Серебряном Бору: открытый монокосоур становится самостоятельным графичным элементом интерьера, а рамки под ступени впоследствии скрываются внутри объёмных деревянных элементов.

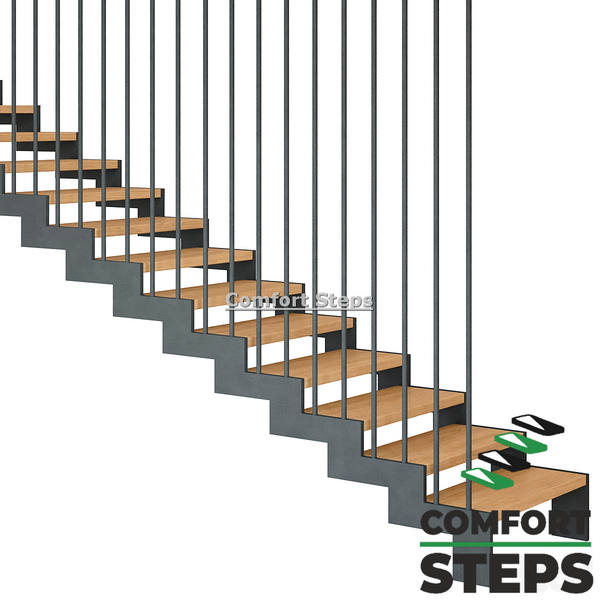

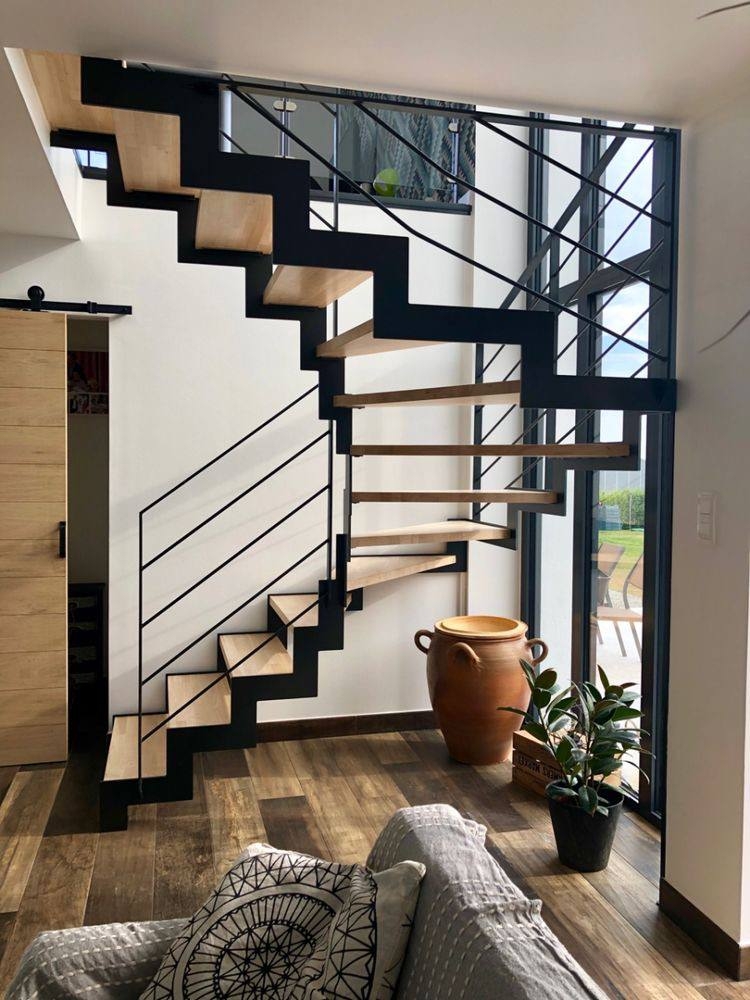

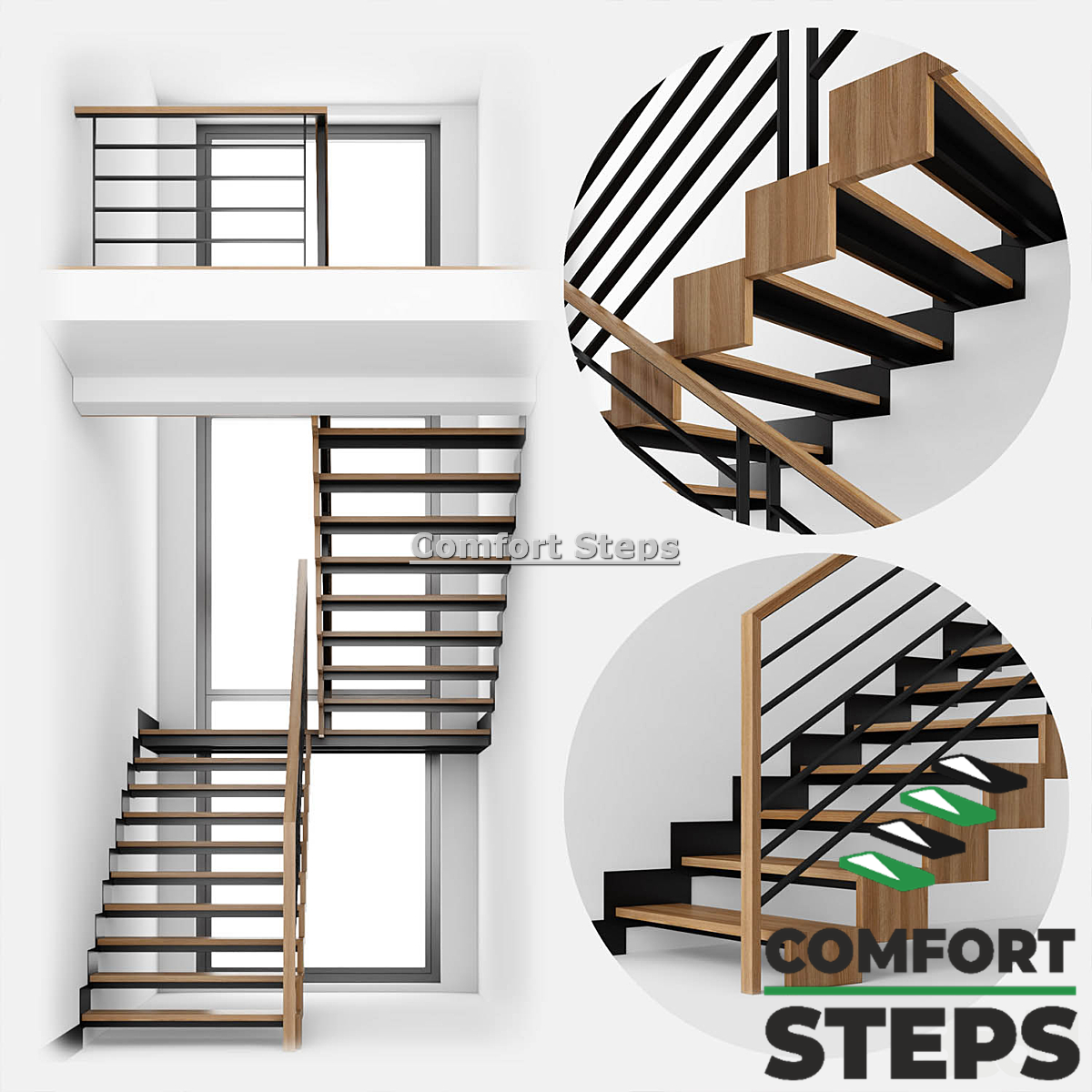

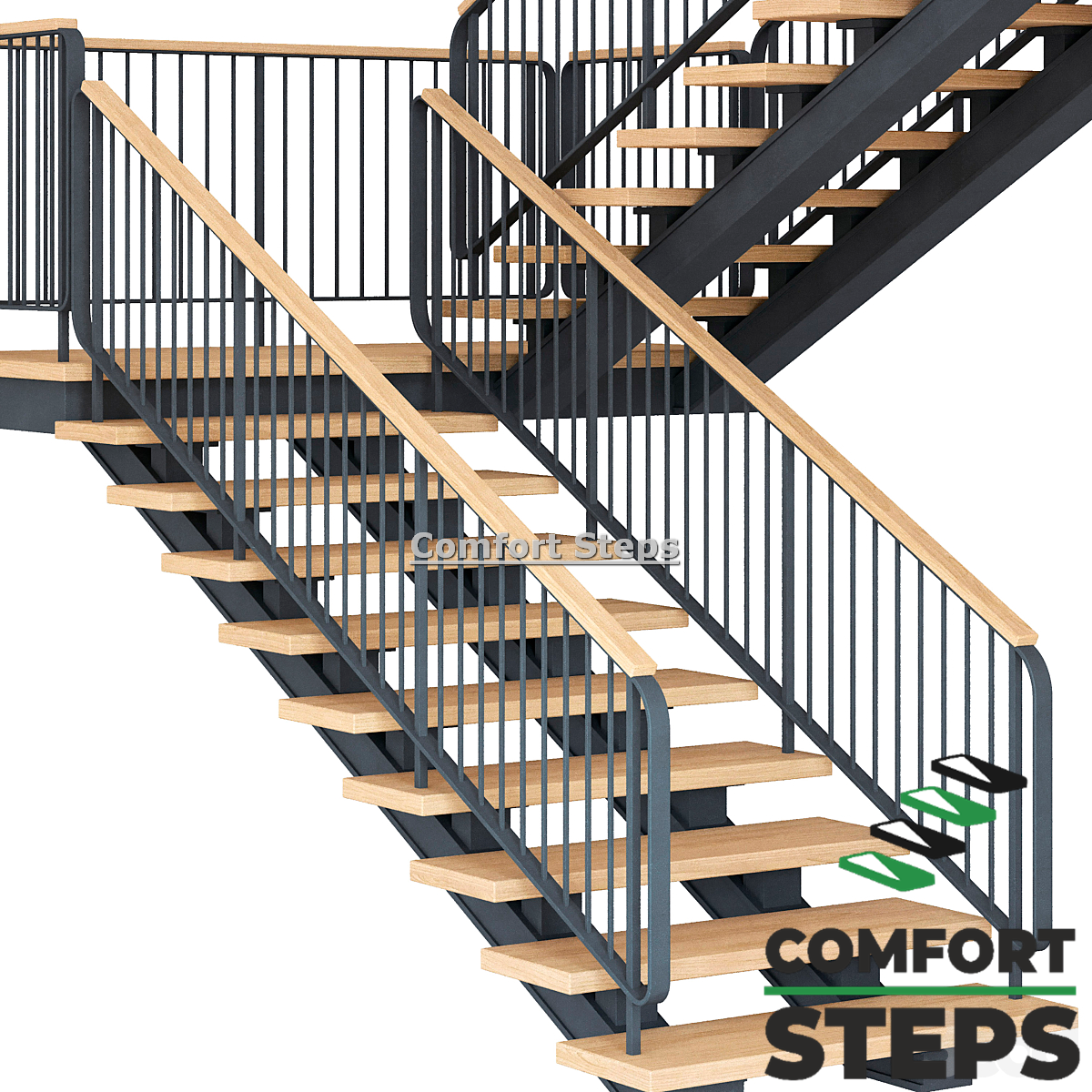

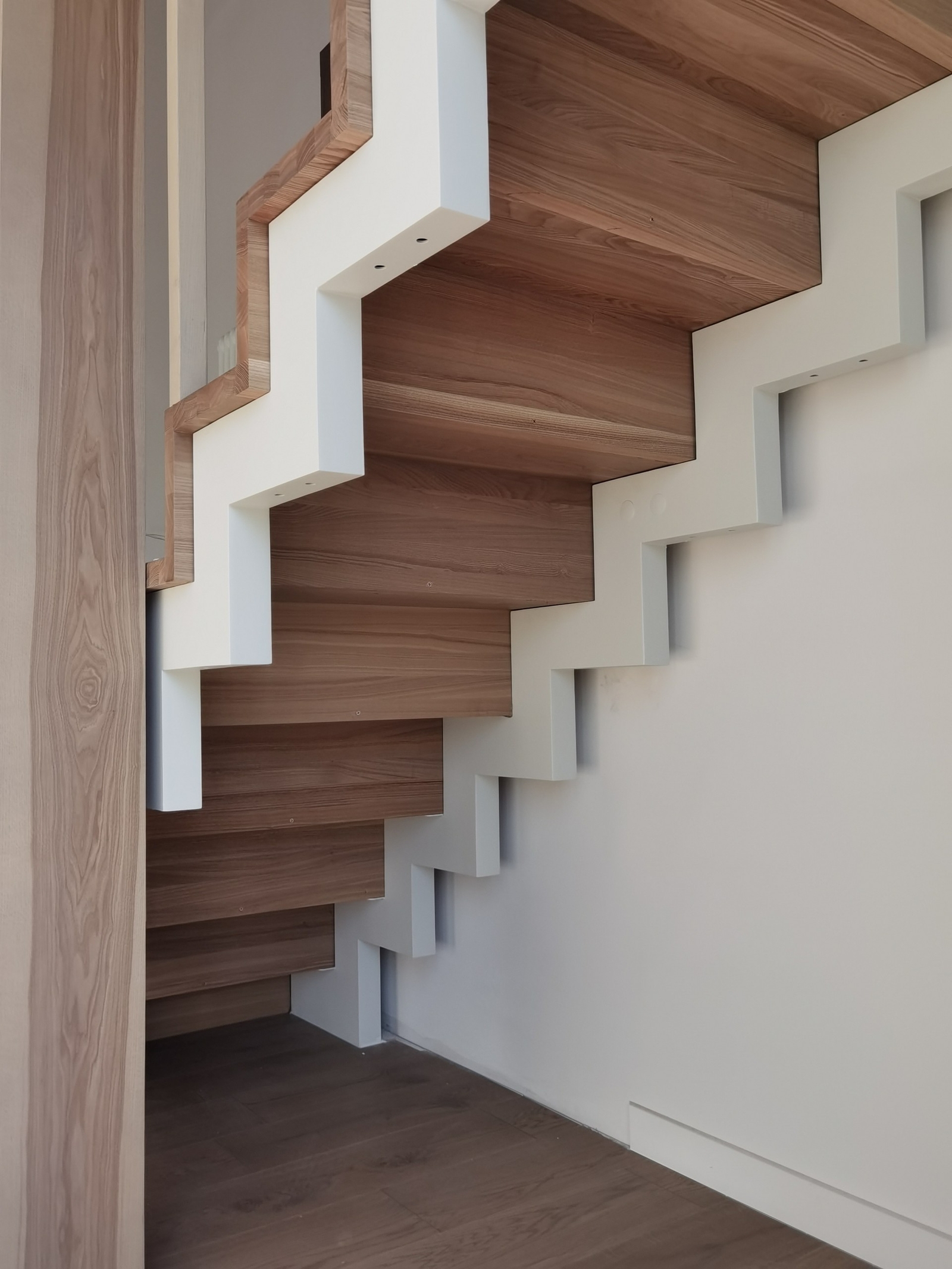

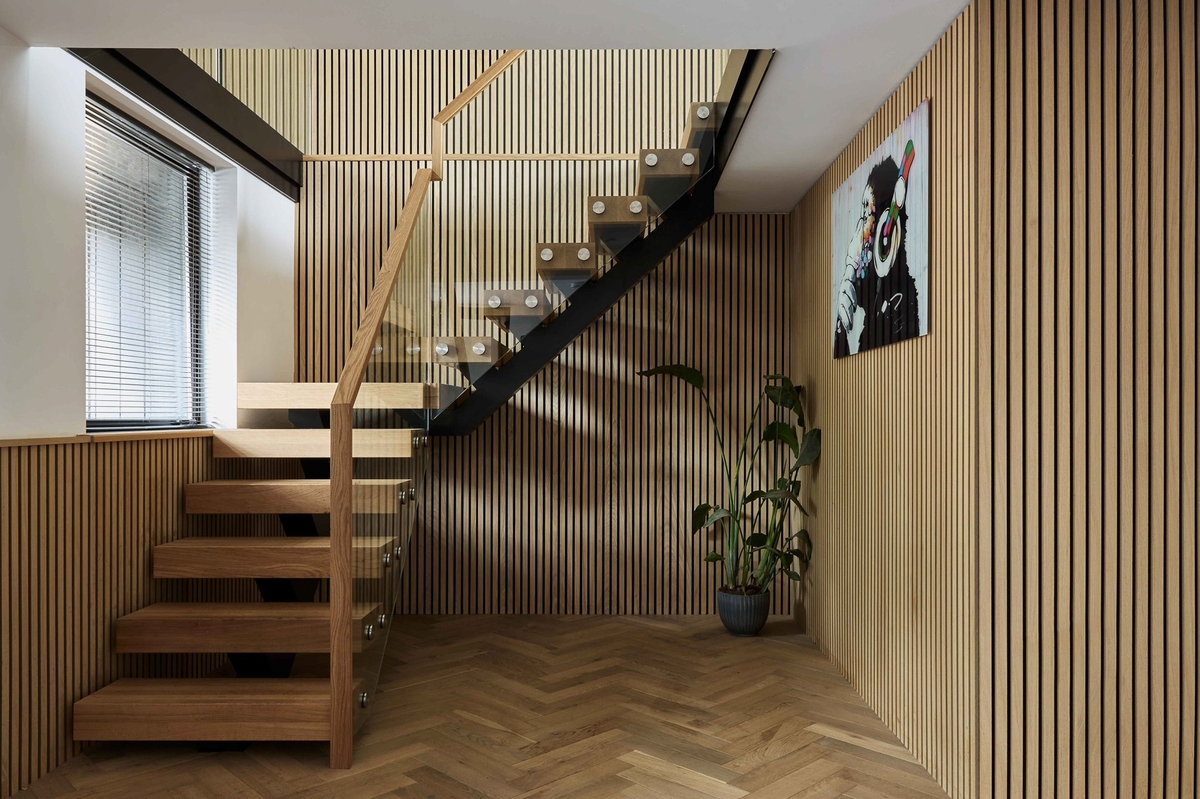

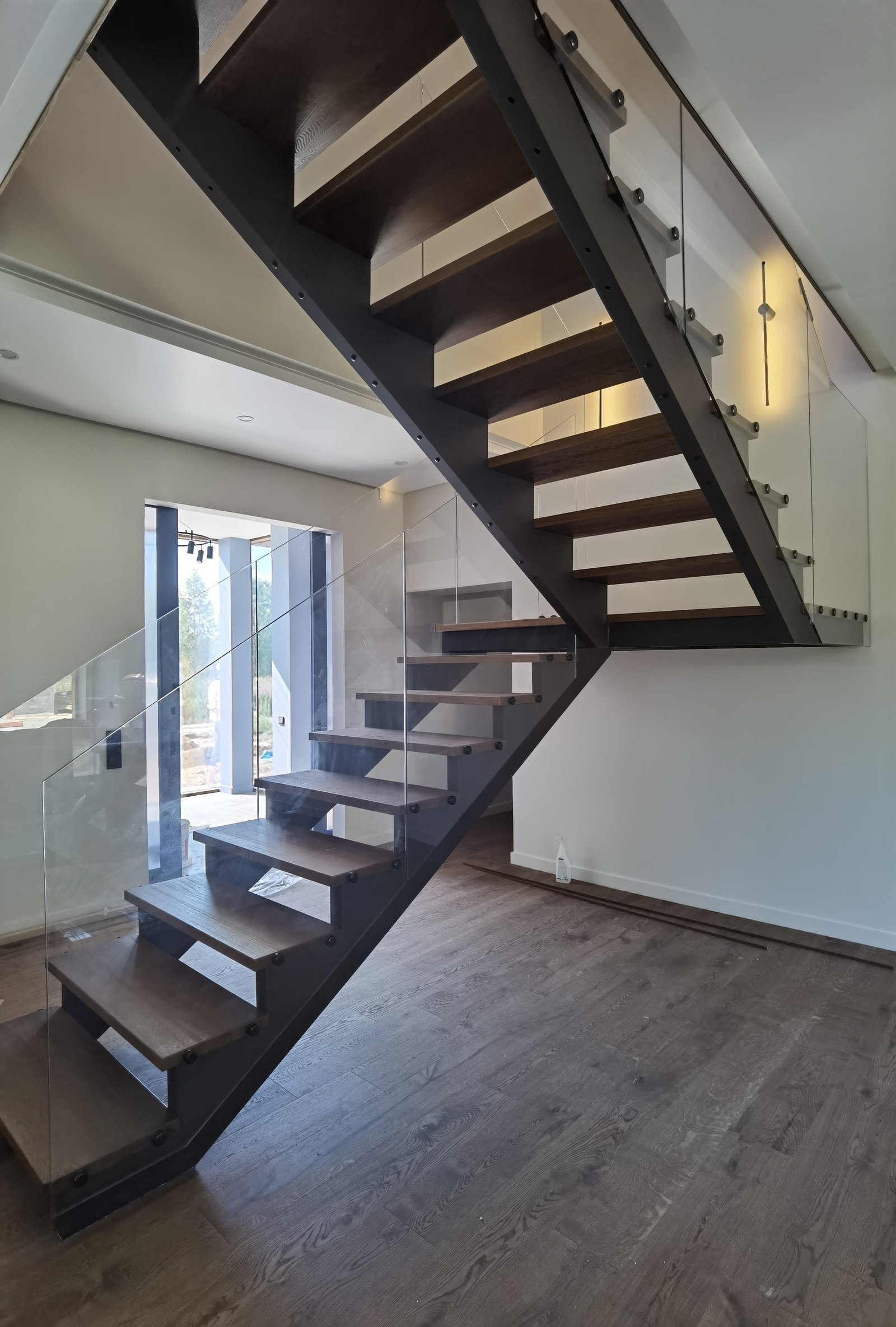

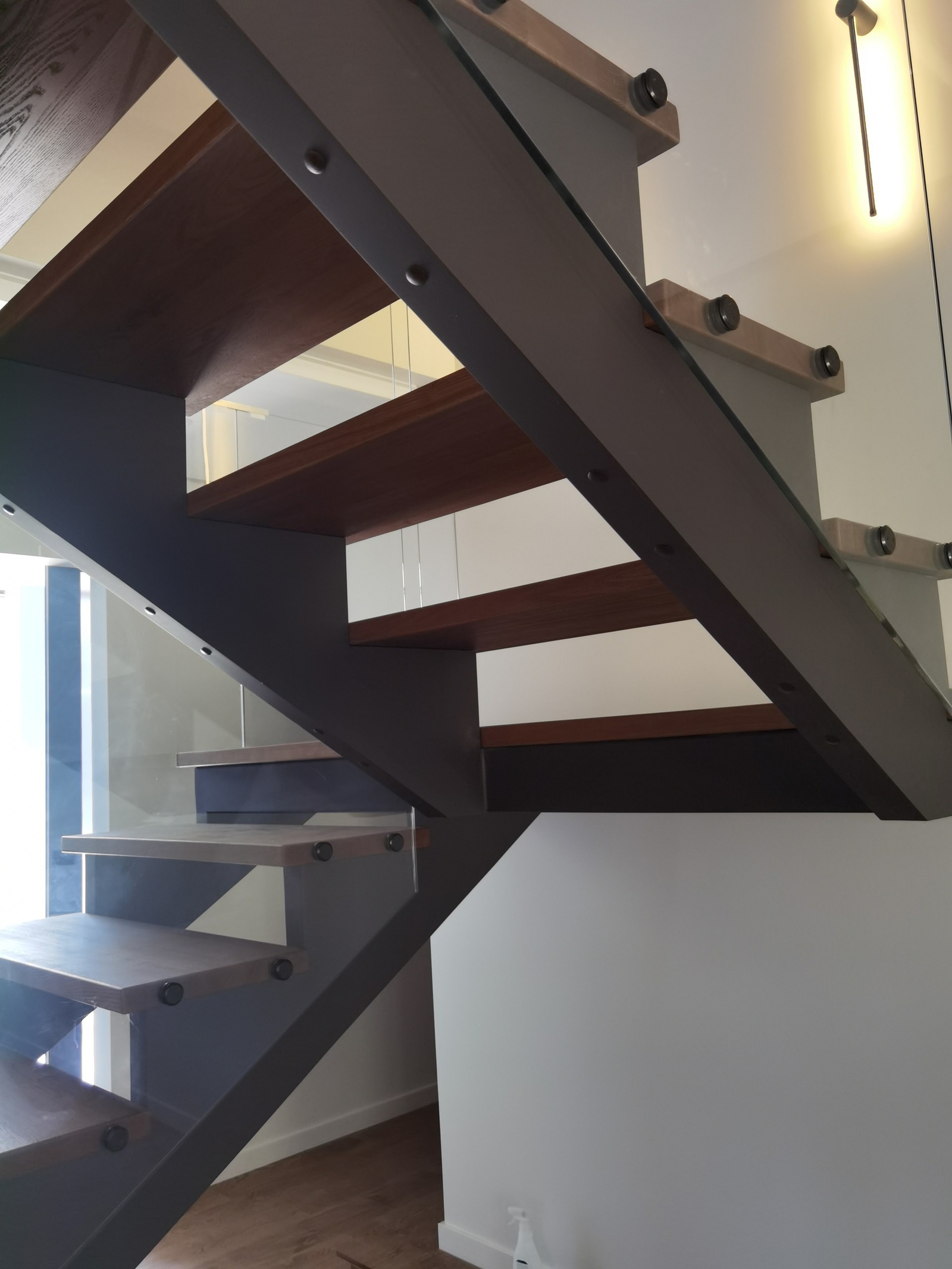

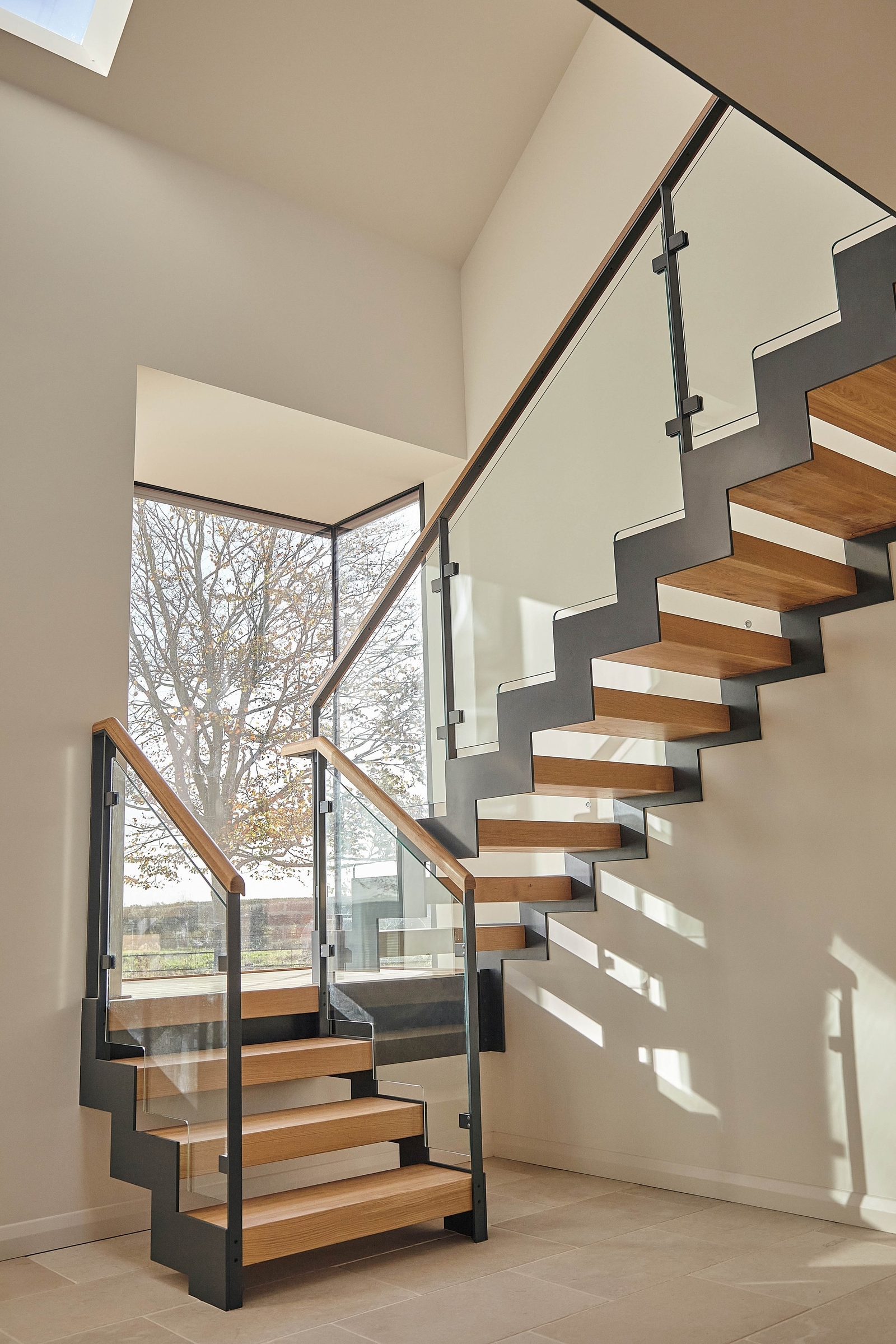

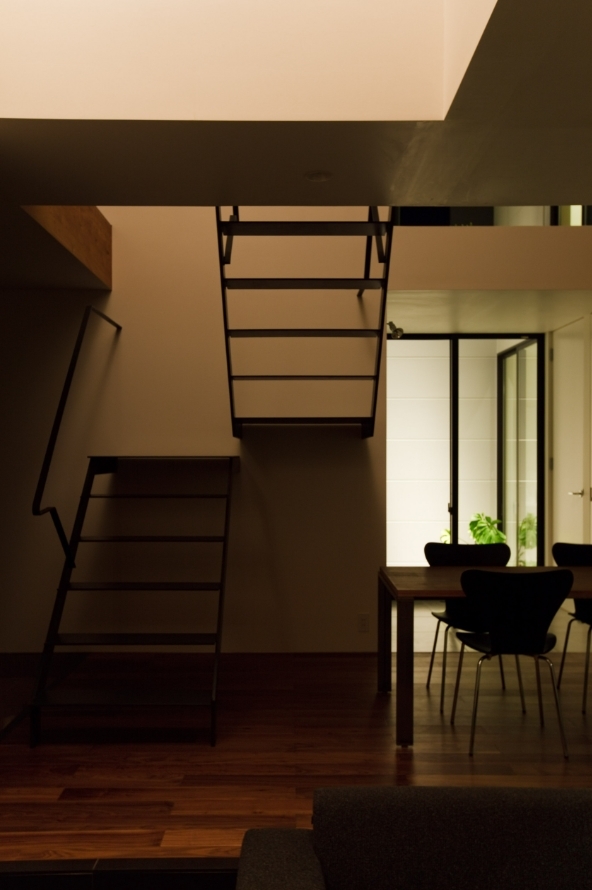

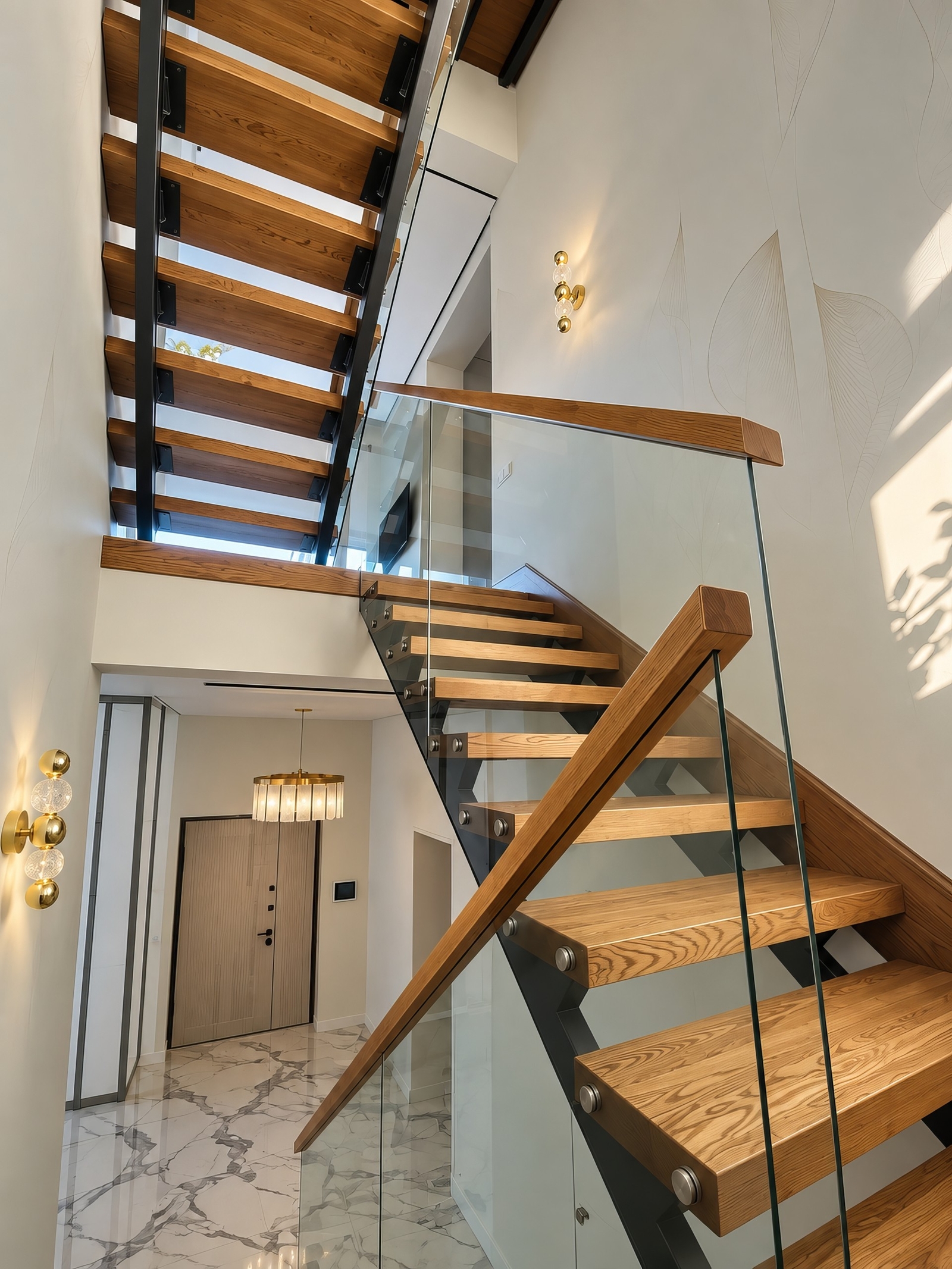

Два косоура или боковые тетивы рациональны, когда нагрузку удобнее распределять по двум несущим линиям, когда требуется другая визуальная композиция либо конструкция должна естественно взаимодействовать с широкими ступенями, площадками и ограждениями.

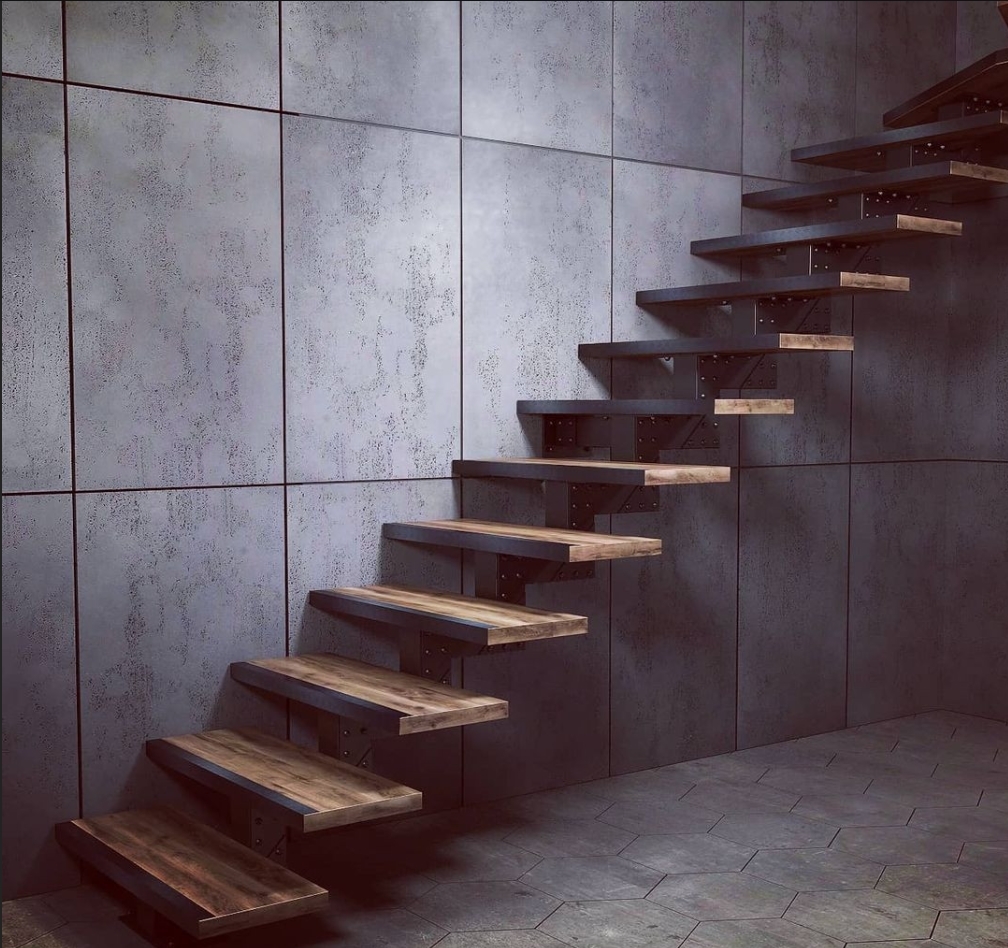

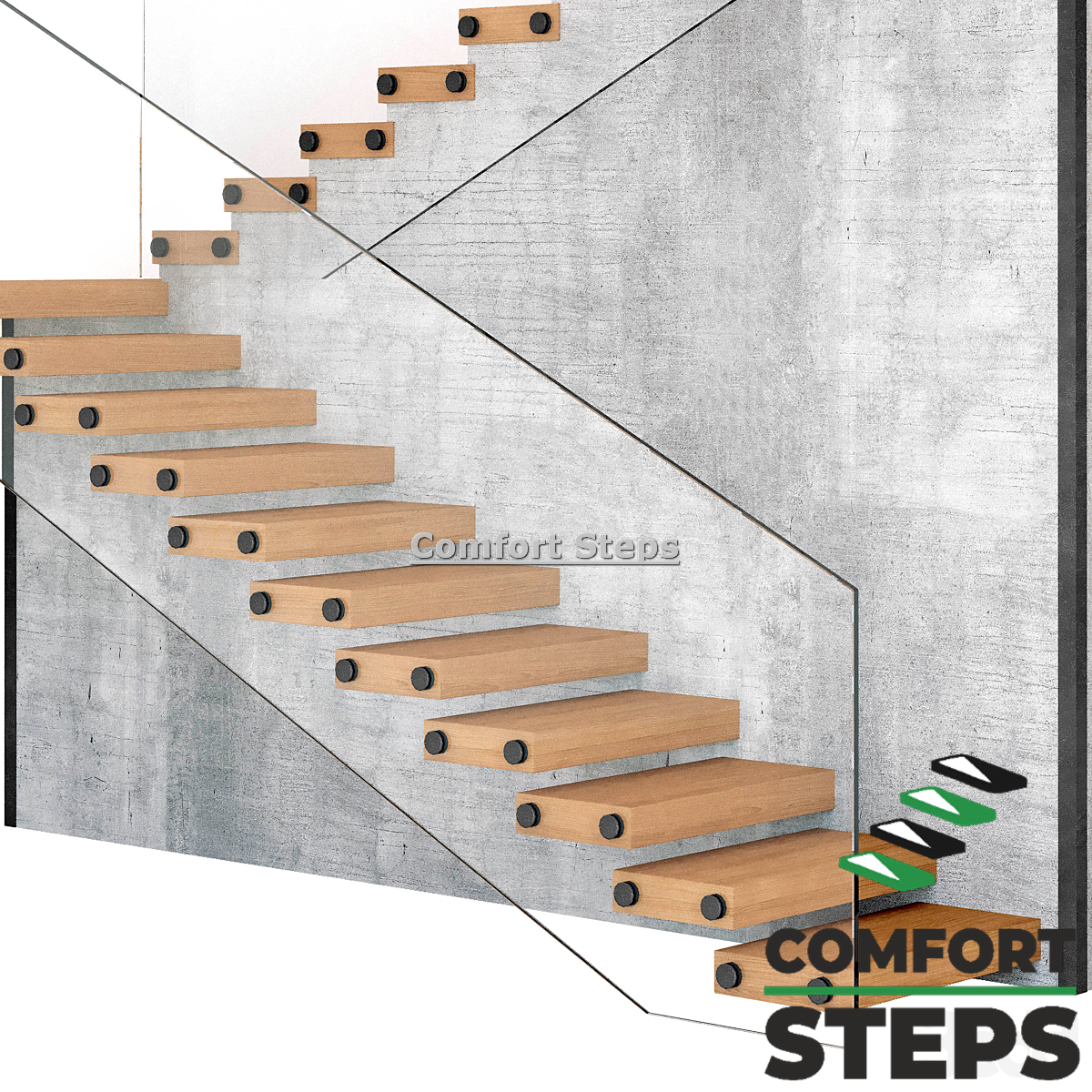

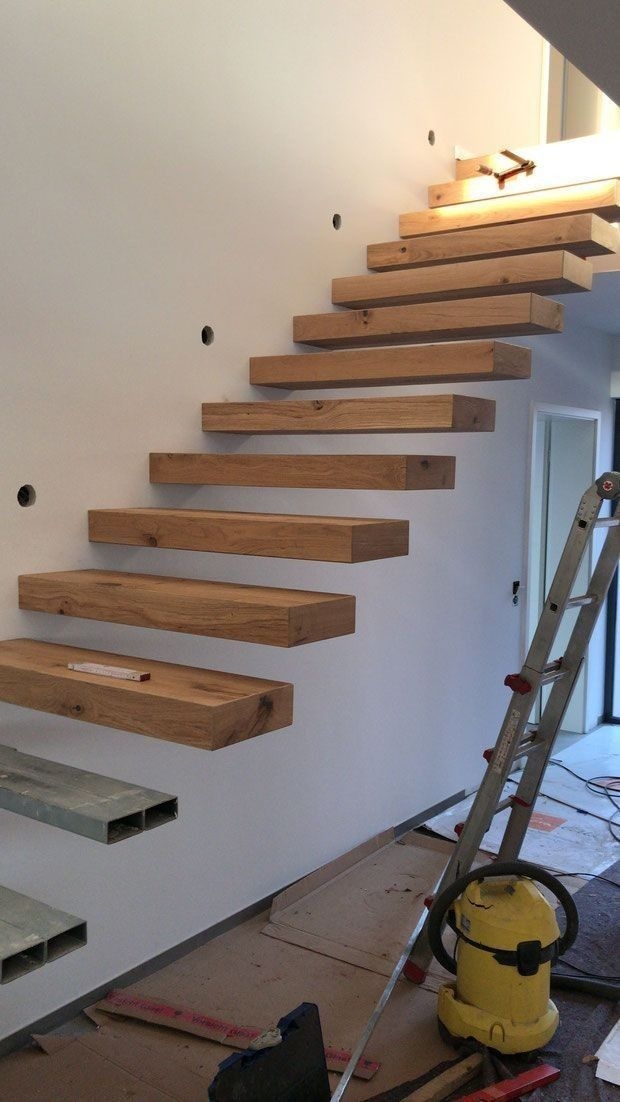

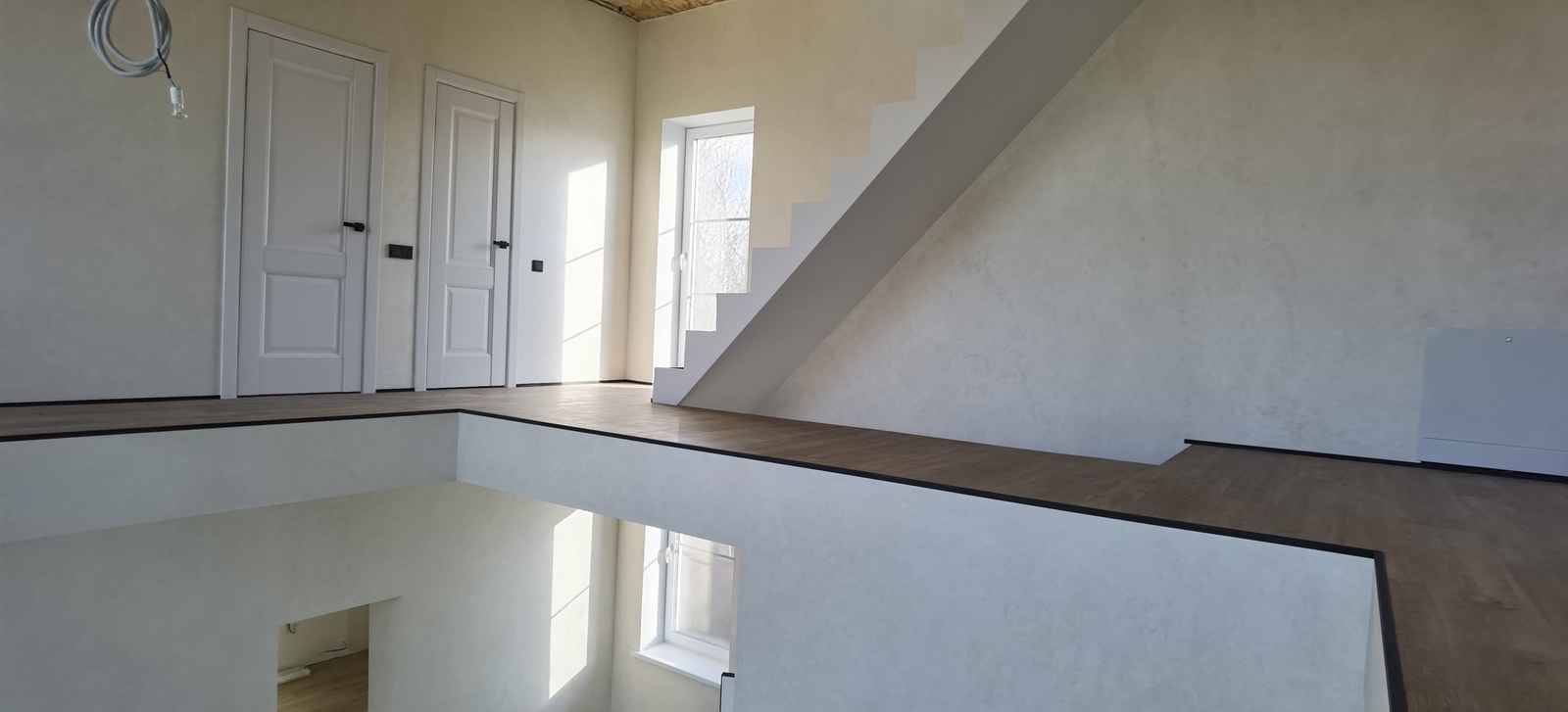

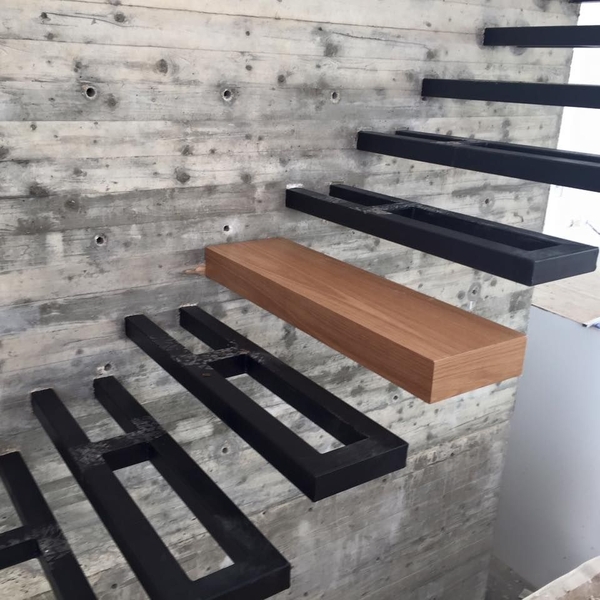

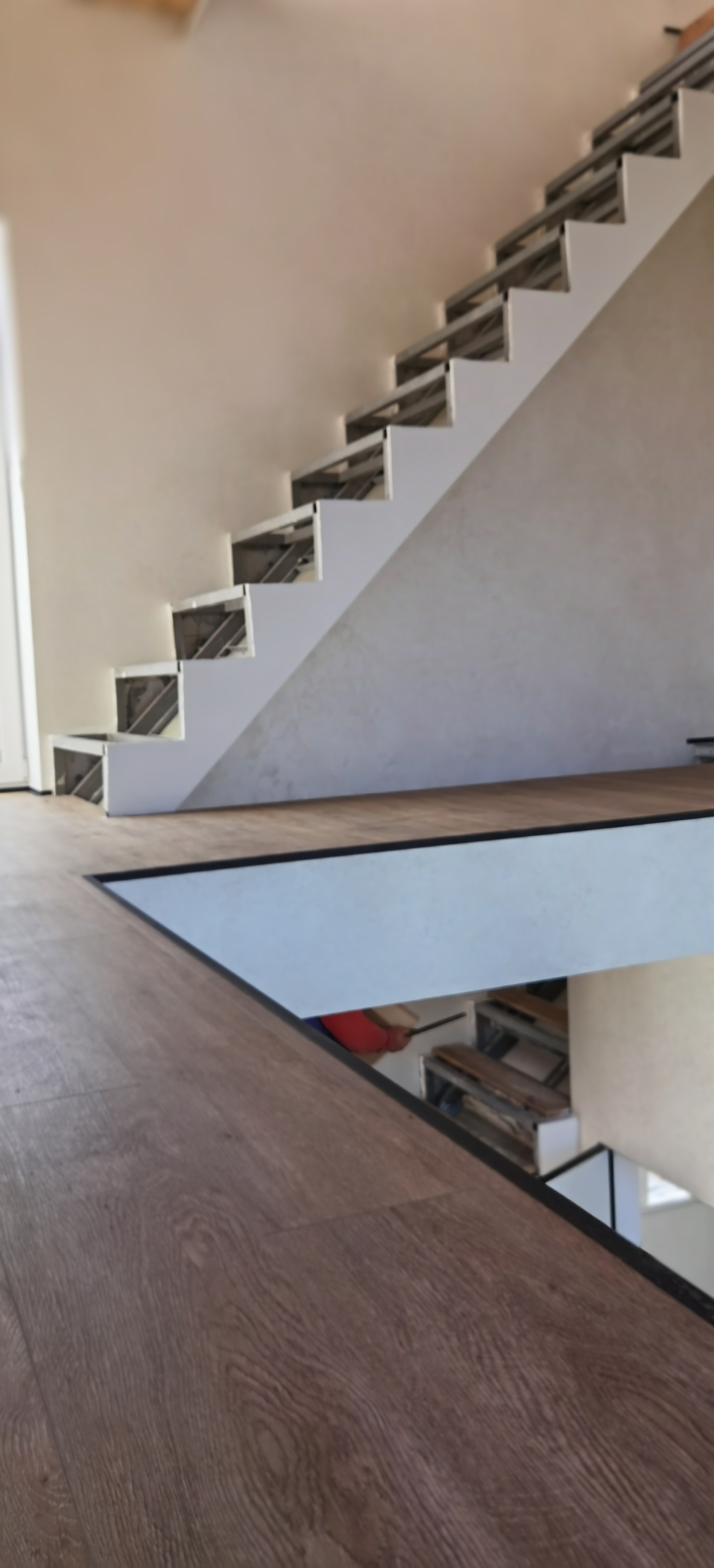

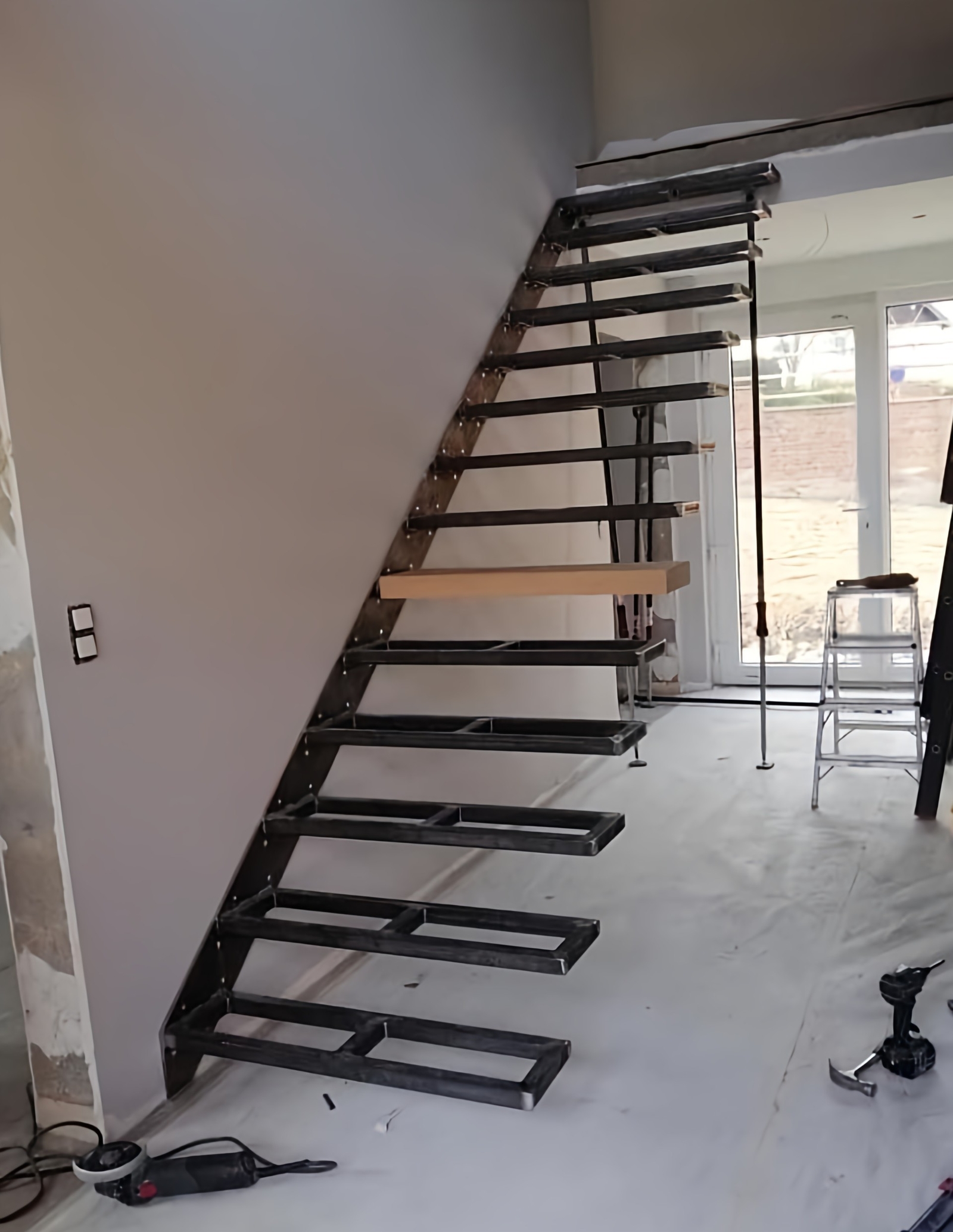

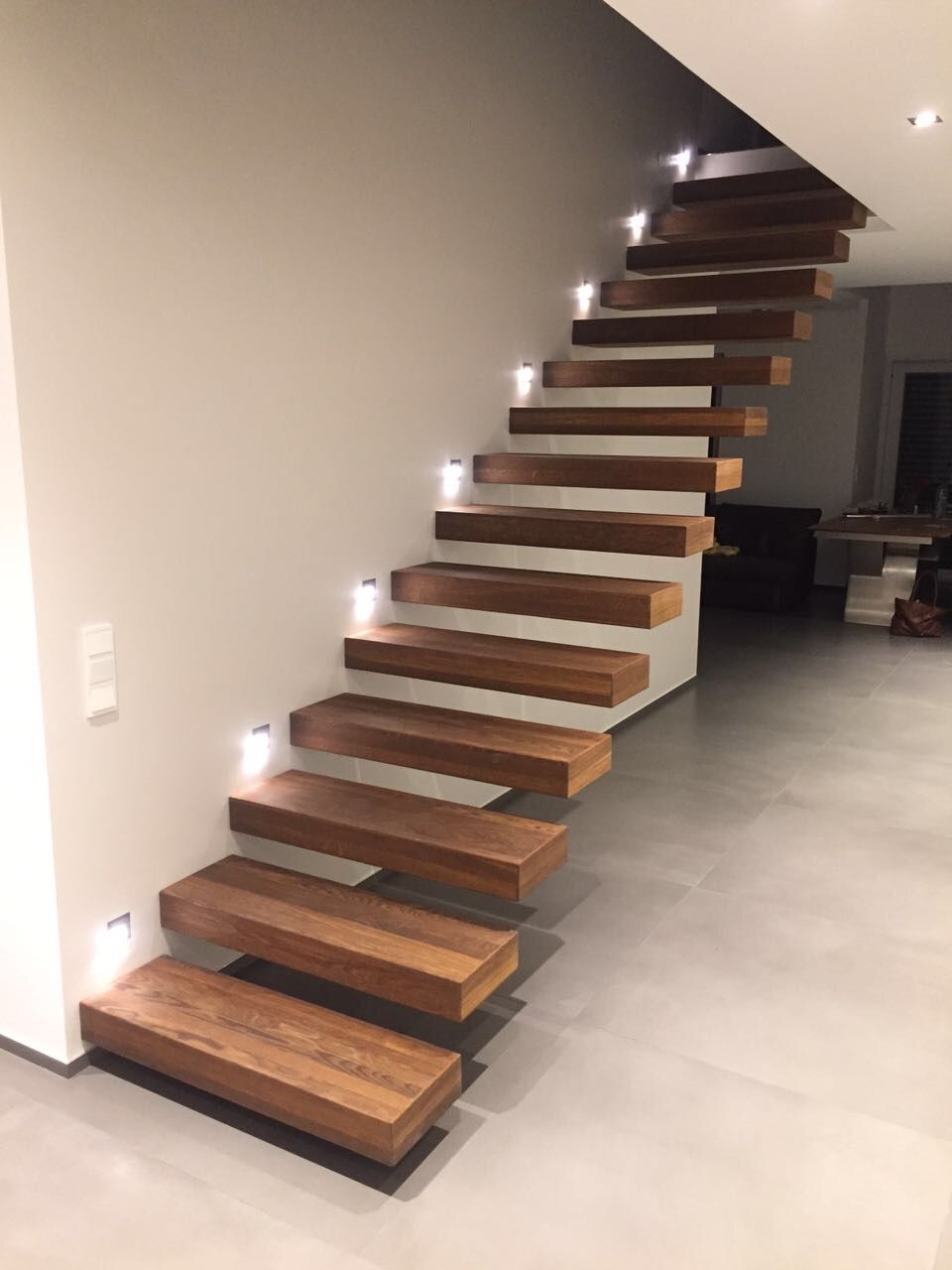

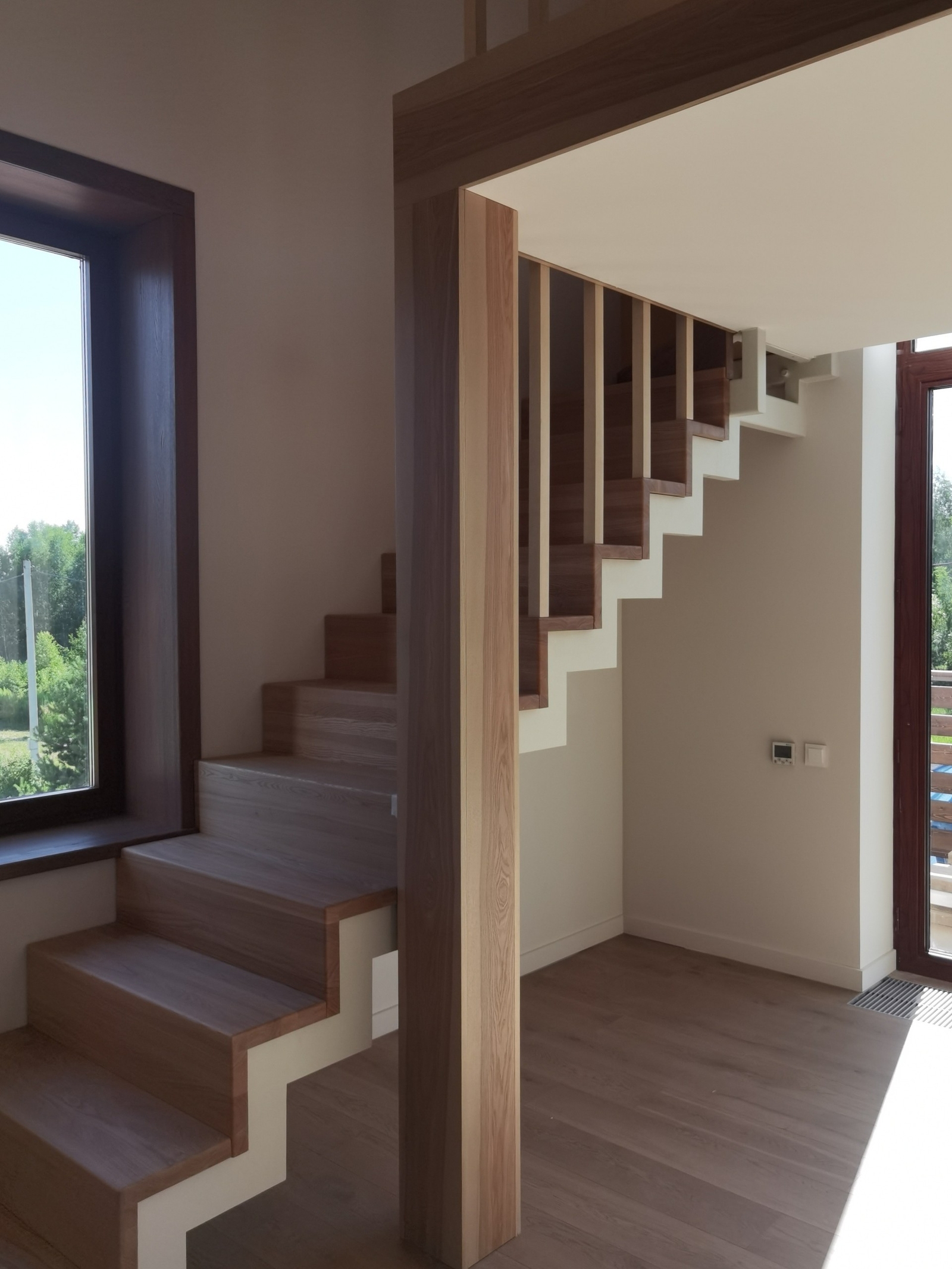

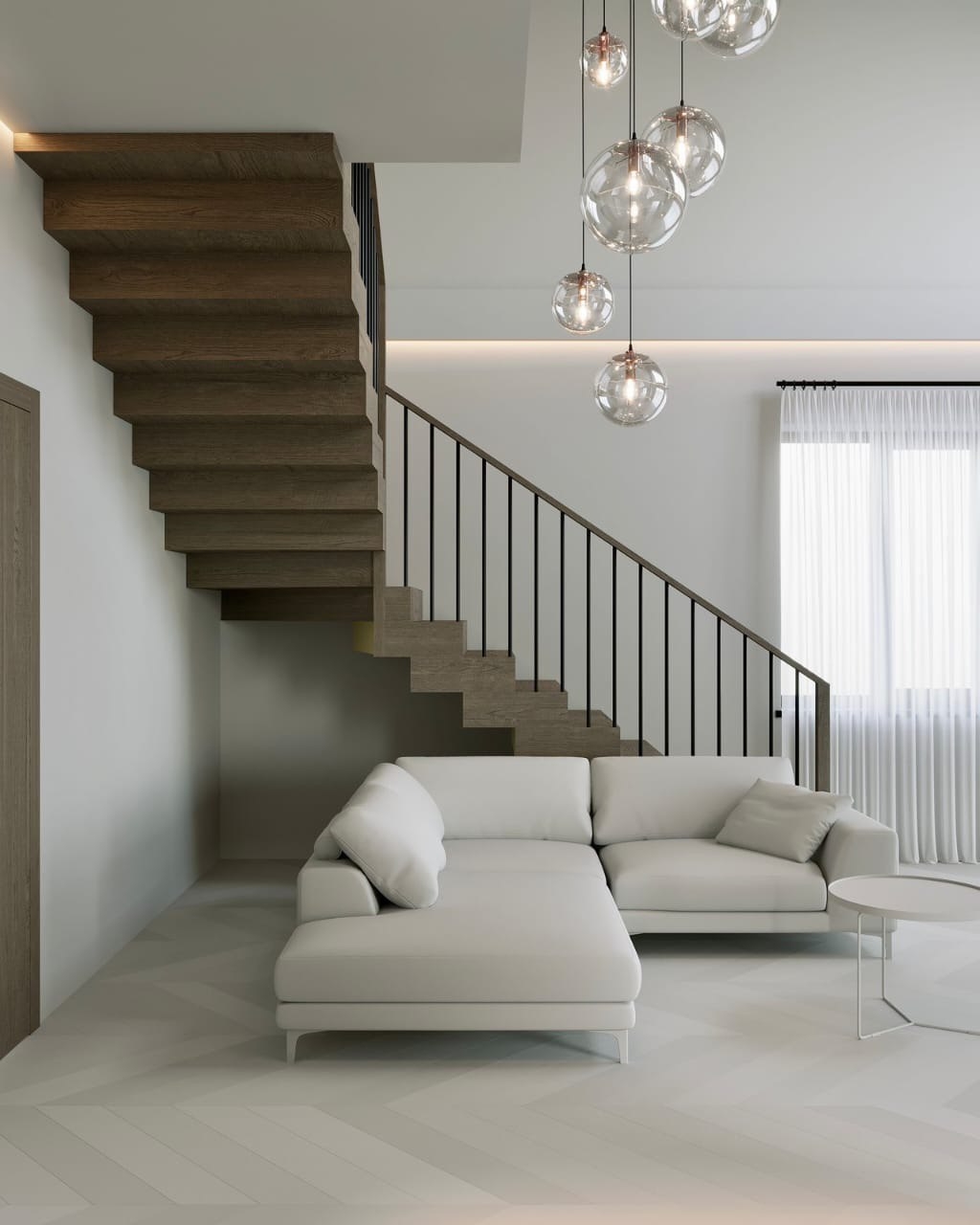

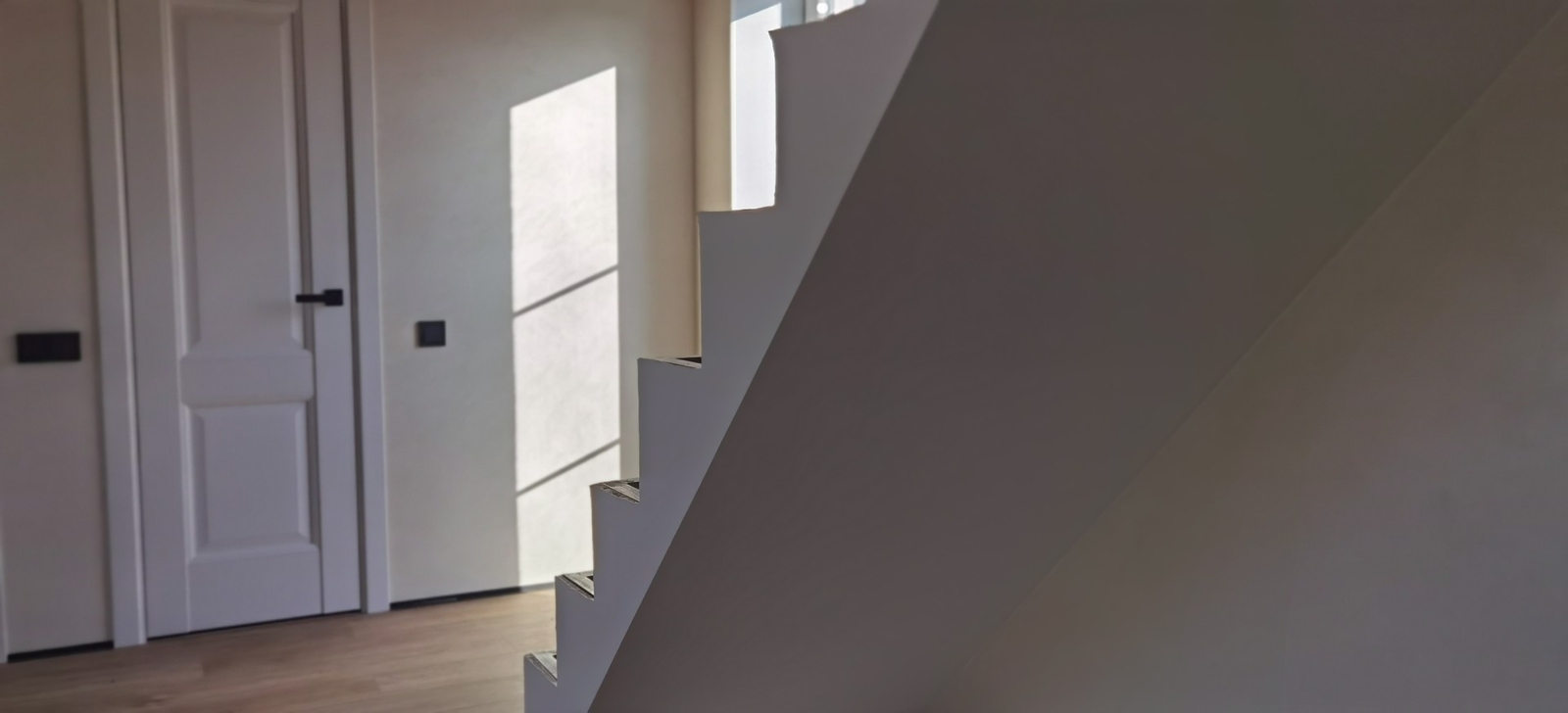

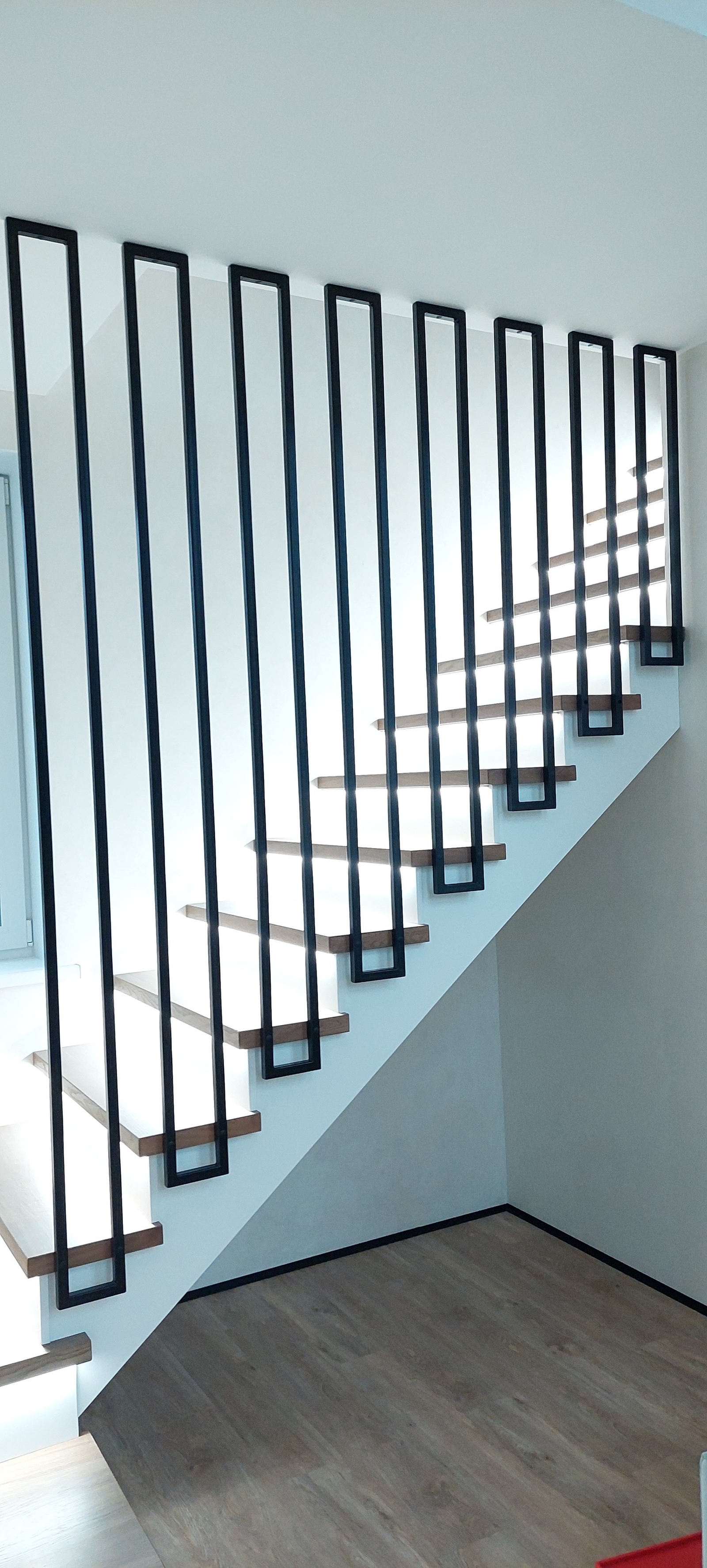

Скрытая система применяется уже в другой архитектуре — например, в консольных лестницах, где несущая металлическая тетива уходит внутрь стены, а после отделки человек вообще не должен видеть основной силовой элемент. Такая конструкция требует совсем другой работы с креплением к зданию, кручением и узлами ступеней.

Поэтому вопрос «какой каркас лучше?» сам по себе неправильный.

Правильный вопрос:

какая схема в данном доме позволит получить необходимую геометрию, жёсткость, ограждение и внешний вид без конструктивных компромиссов?

В ComfortSteps тип каркаса выбирается именно из общей архитектуры лестницы. Металл — это не отдельный товар, к которому позже пытаются подобрать дерево и стекло. Это силовая база всей системы.

Толщина стали важна, но одна цифра в миллиметрах практически ничего не говорит о качестве каркаса.

Можно взять достаточно толстый металл и собрать из него конструкцию, которая всё равно будет пружинить и крутиться. А можно правильно сформировать замкнутое сечение, внутренние фермы, диафрагмы, площадки и узлы так, чтобы вся система работала совместно.

В проектах ComfortSteps каркас рассматривается именно как пространственная несущая система, которая должна обеспечивать сразу несколько вещей: жёсткость на изгиб, сопротивление кручению, отсутствие паразитных вибраций и стабильную геометрию. В полуконсольном проекте «Зелёный город», например, используются коробчатый несущий элемент, внутренние диафрагмы и фермы, а разворотная площадка выполнена не простым листом, а пространственной рамой.

Особенно важен крутящий момент.

Лестница редко нагружается идеально по центру. Человек наступает ближе к одному краю, ограждение также создаёт своё плечо нагрузки, крупные площадки связывают между собой несколько направлений марша. Поэтому каркас должен сопротивляться не только вертикальному изгибу, но и попытке провернуться вокруг собственной оси.

Именно из-за этого внешне массивная лестница ещё не обязательно жёсткая.

В материалах ComfortSteps отдельно подчёркивается: если в системе не предусмотрены коробчатые сечения, диафрагмы, правильная ось жёсткости и нормальные узлы, со временем появляются микропровороты, вибрации и движения в соединениях.

Поэтому мы оцениваем не количество килограммов металла, а то, как этот металл работает вместе.

Здесь важно уточнить: сама по себе лазерная резка не делает лестницу качественной.

Главное преимущество — в возможности проектировать и изготавливать цельную листовую силовую систему с точно заданной геометрией, а не собирать её преимущественно из стандартных прямоугольных труб, уголков и случайных навесных элементов.

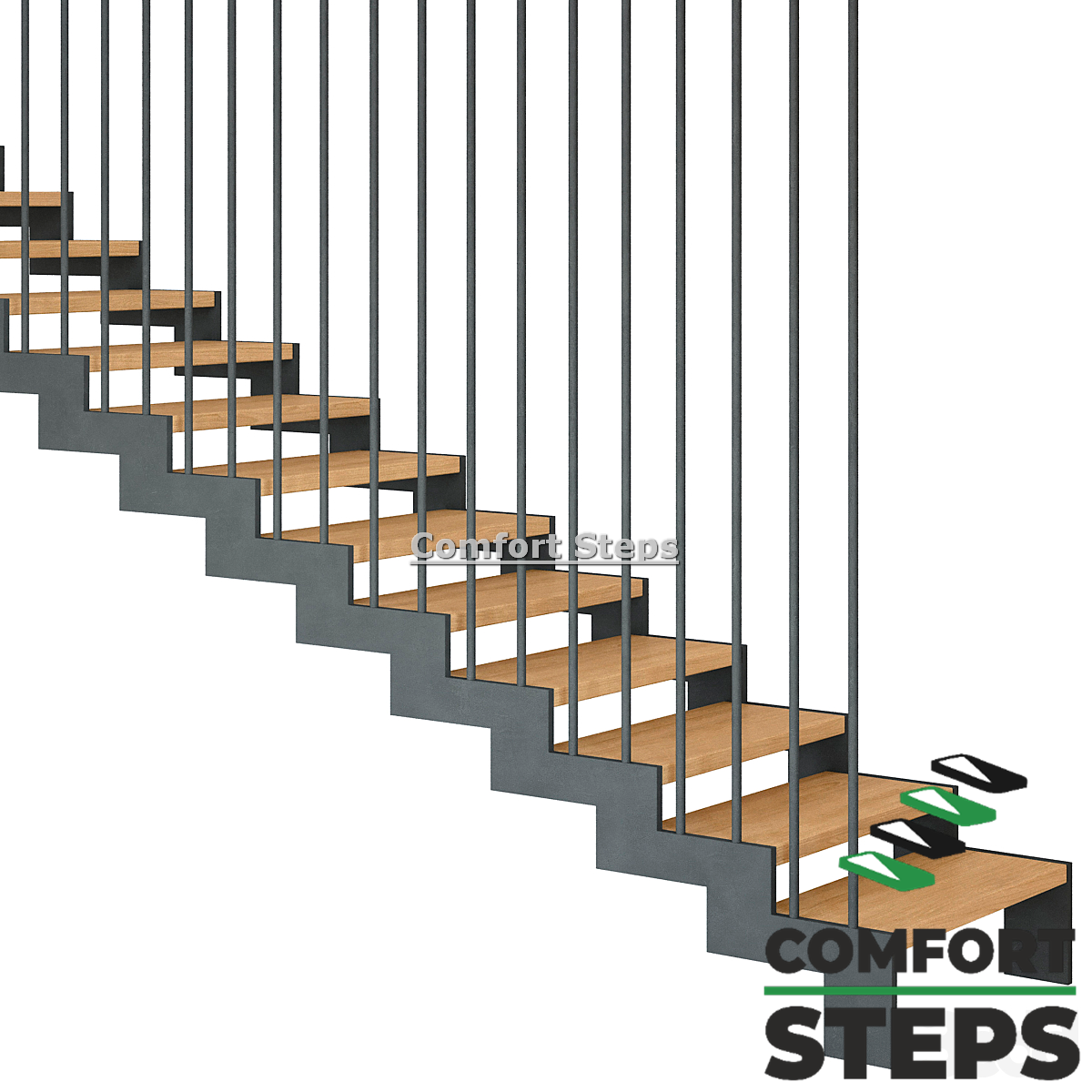

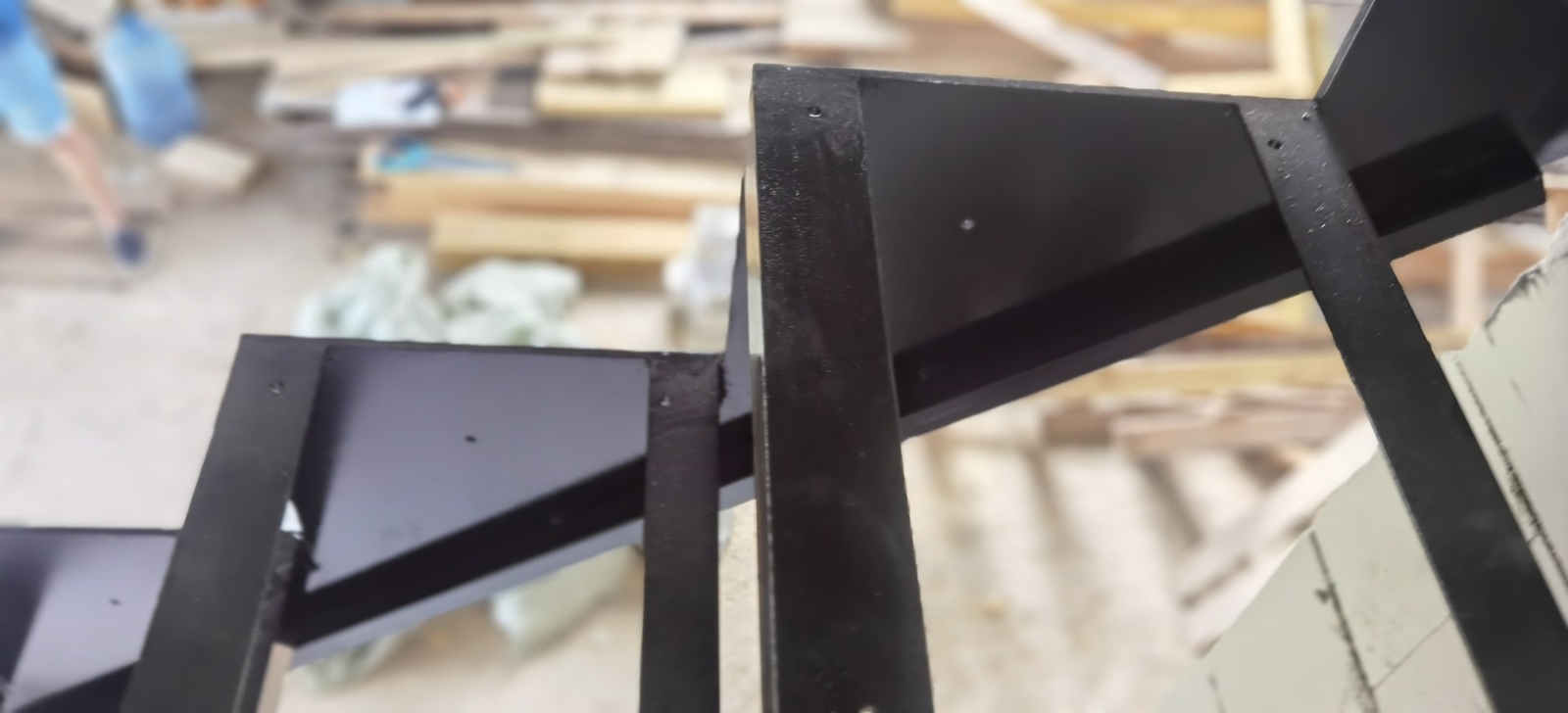

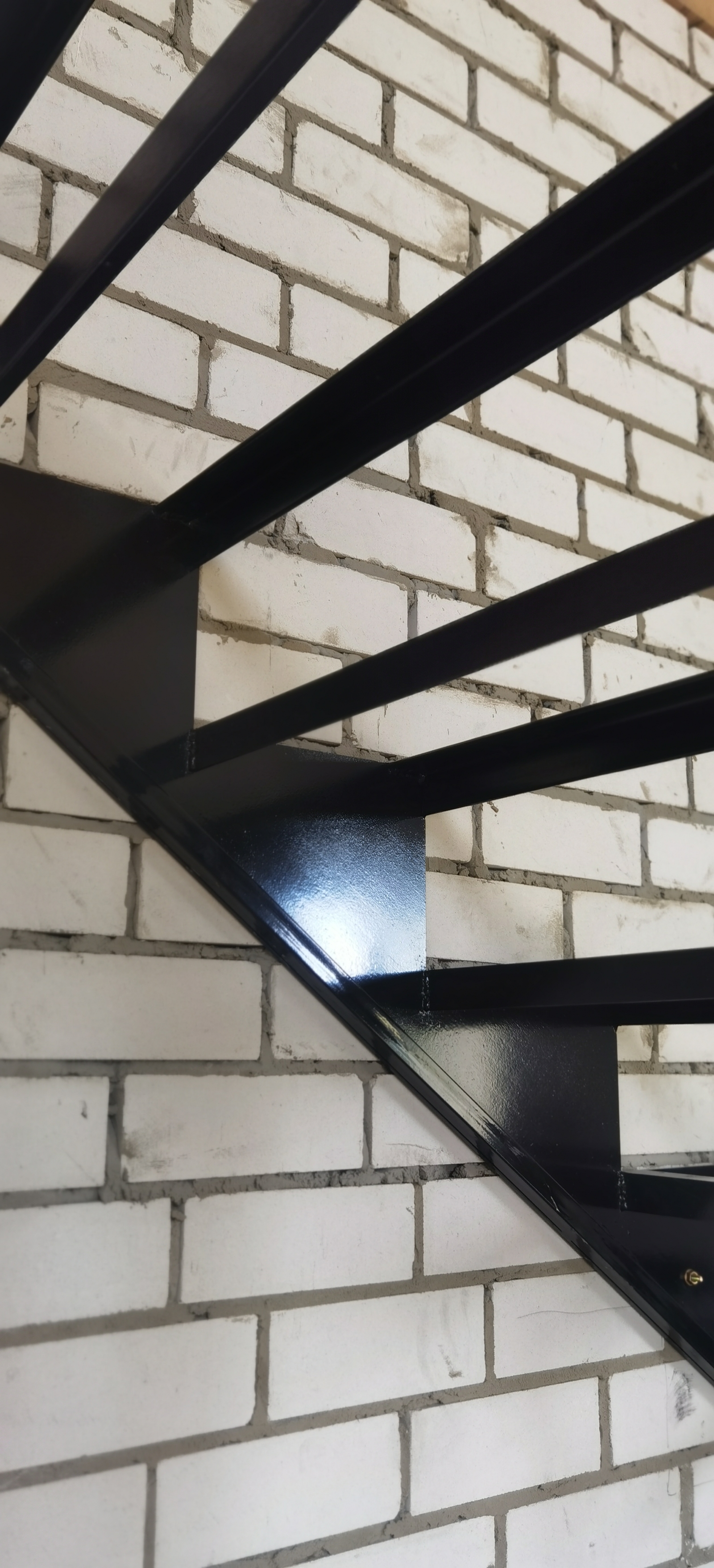

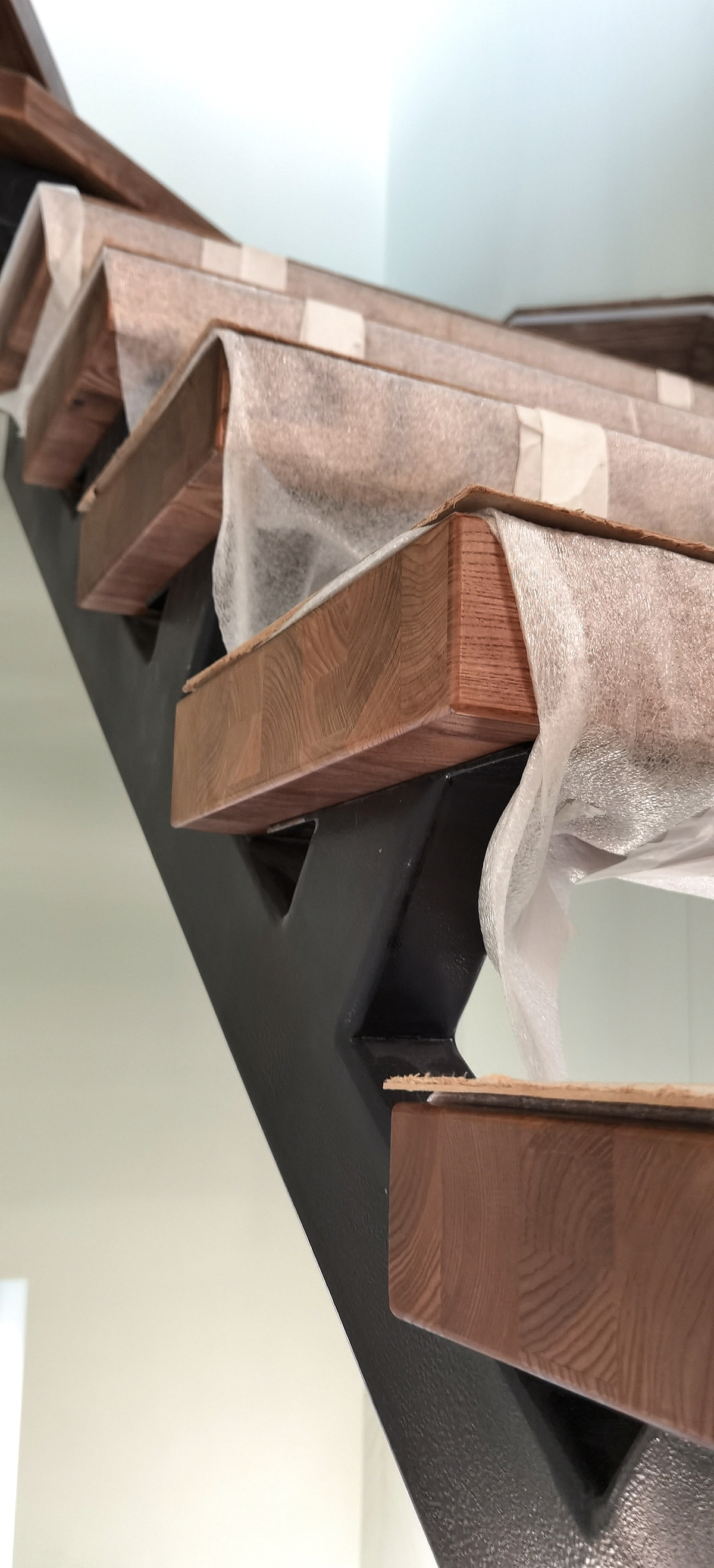

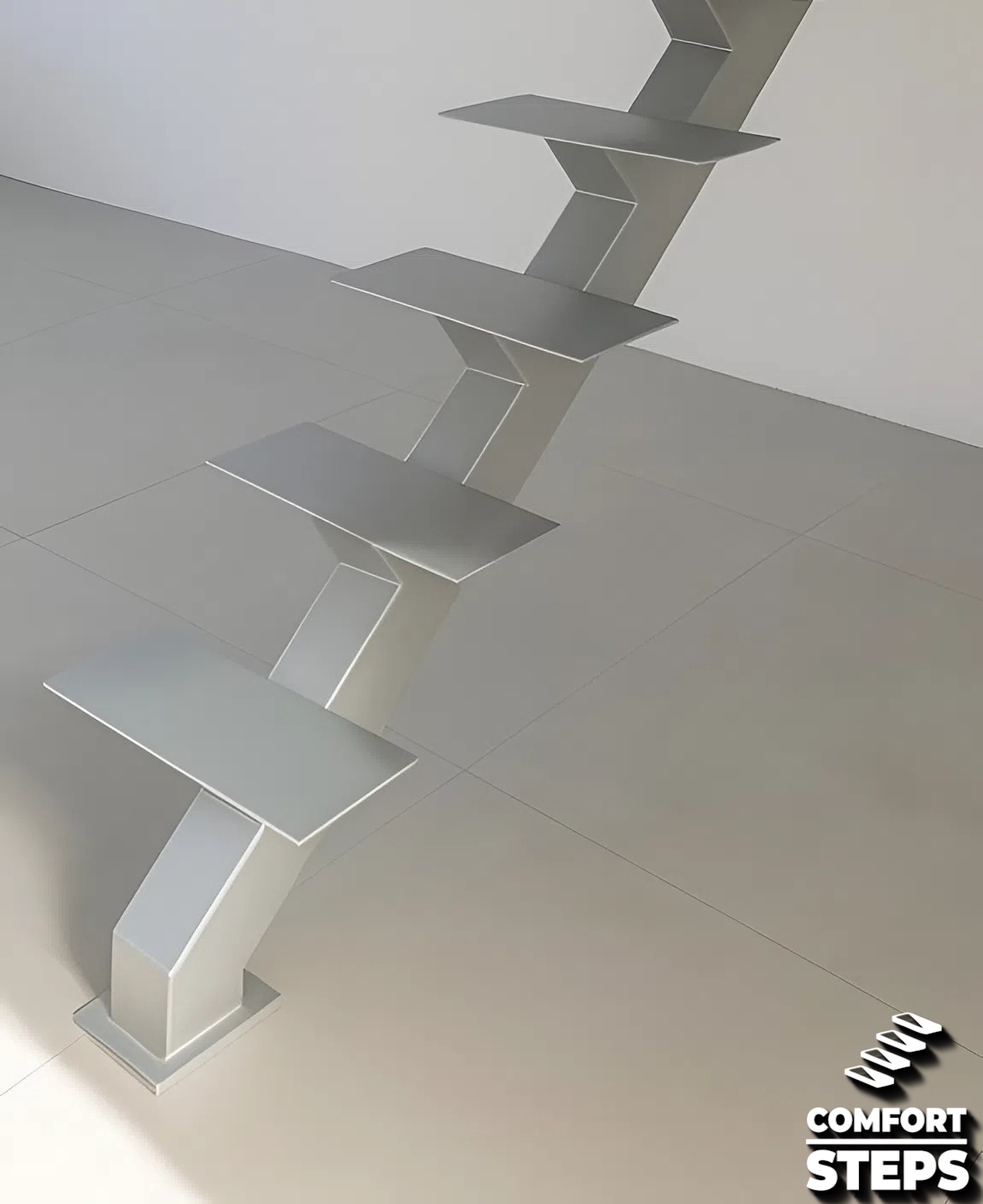

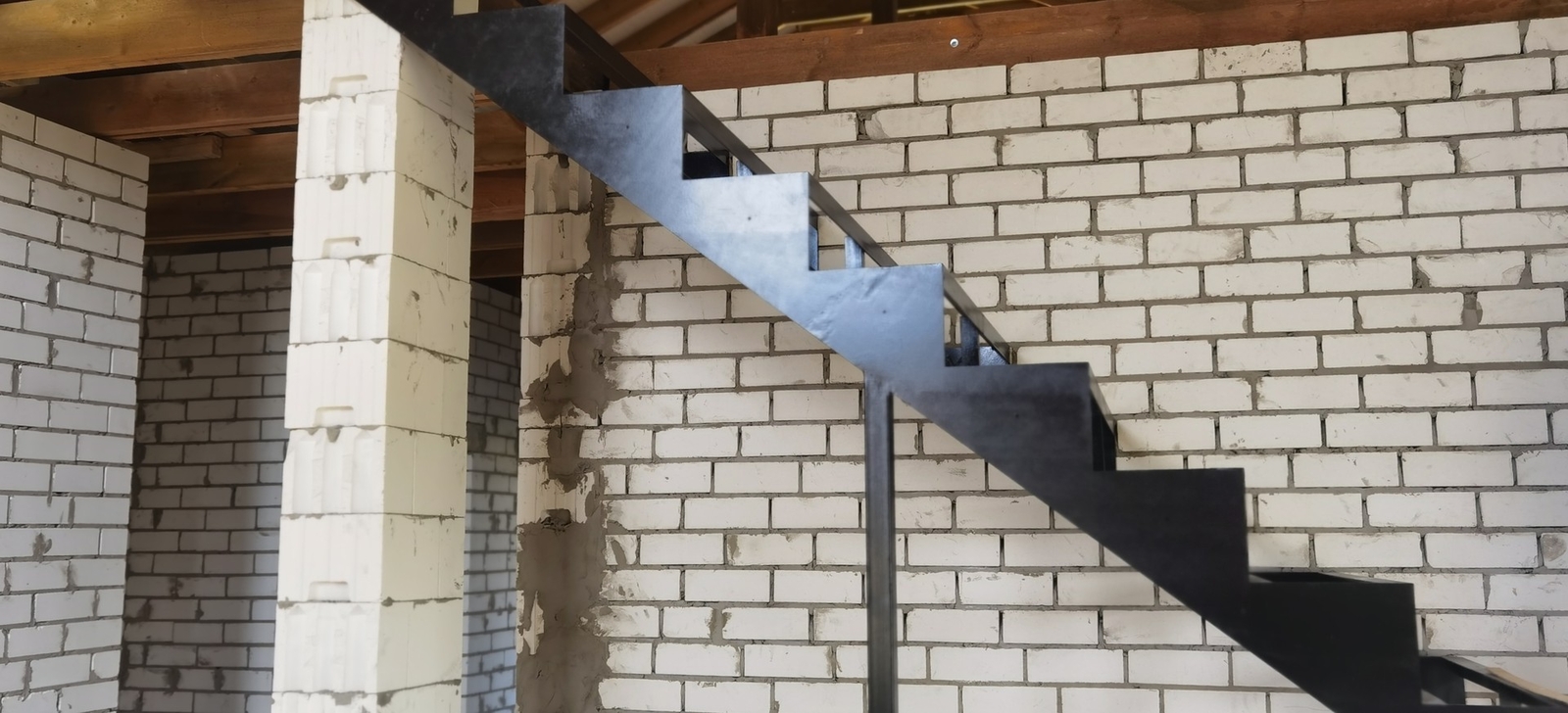

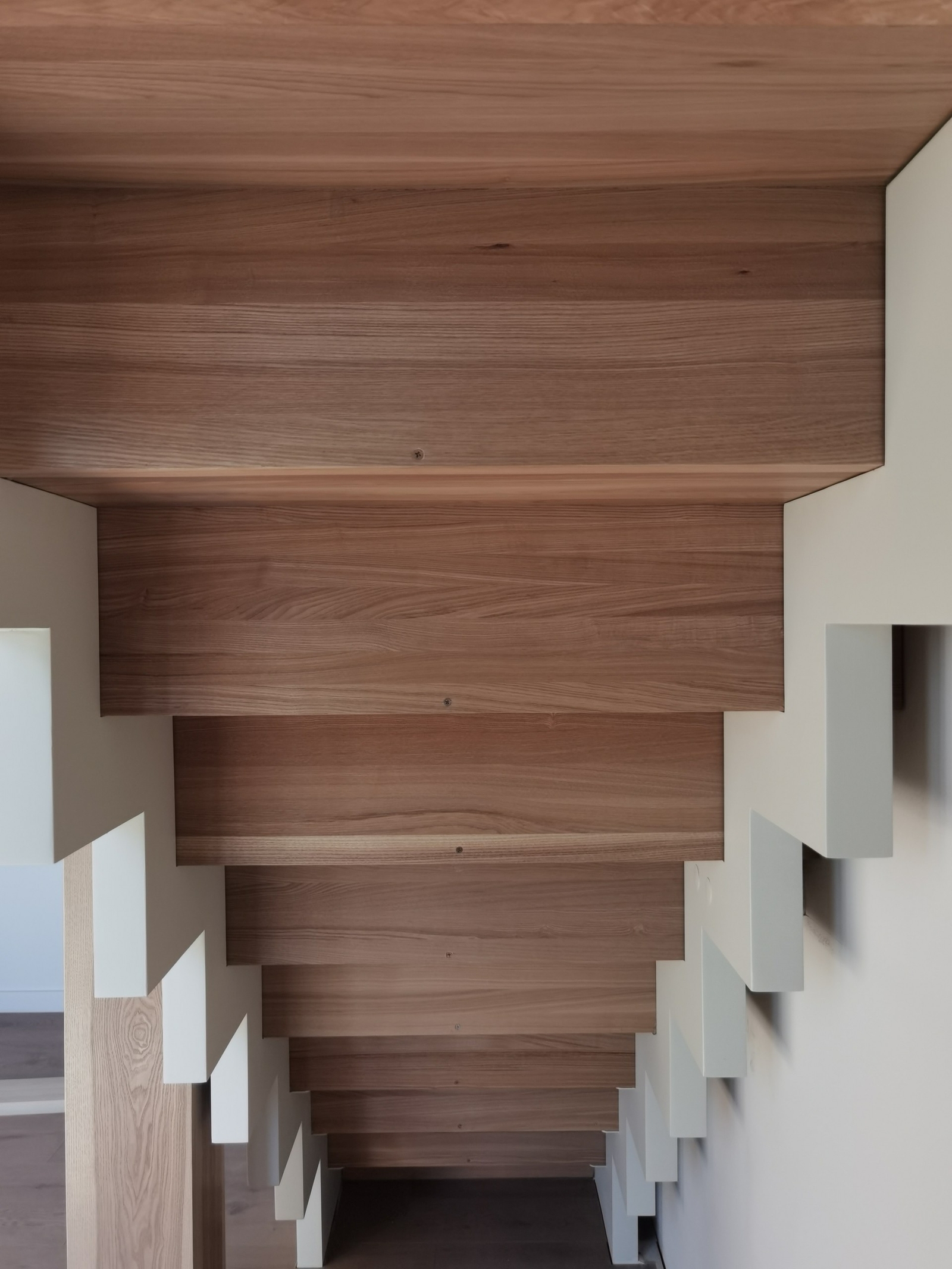

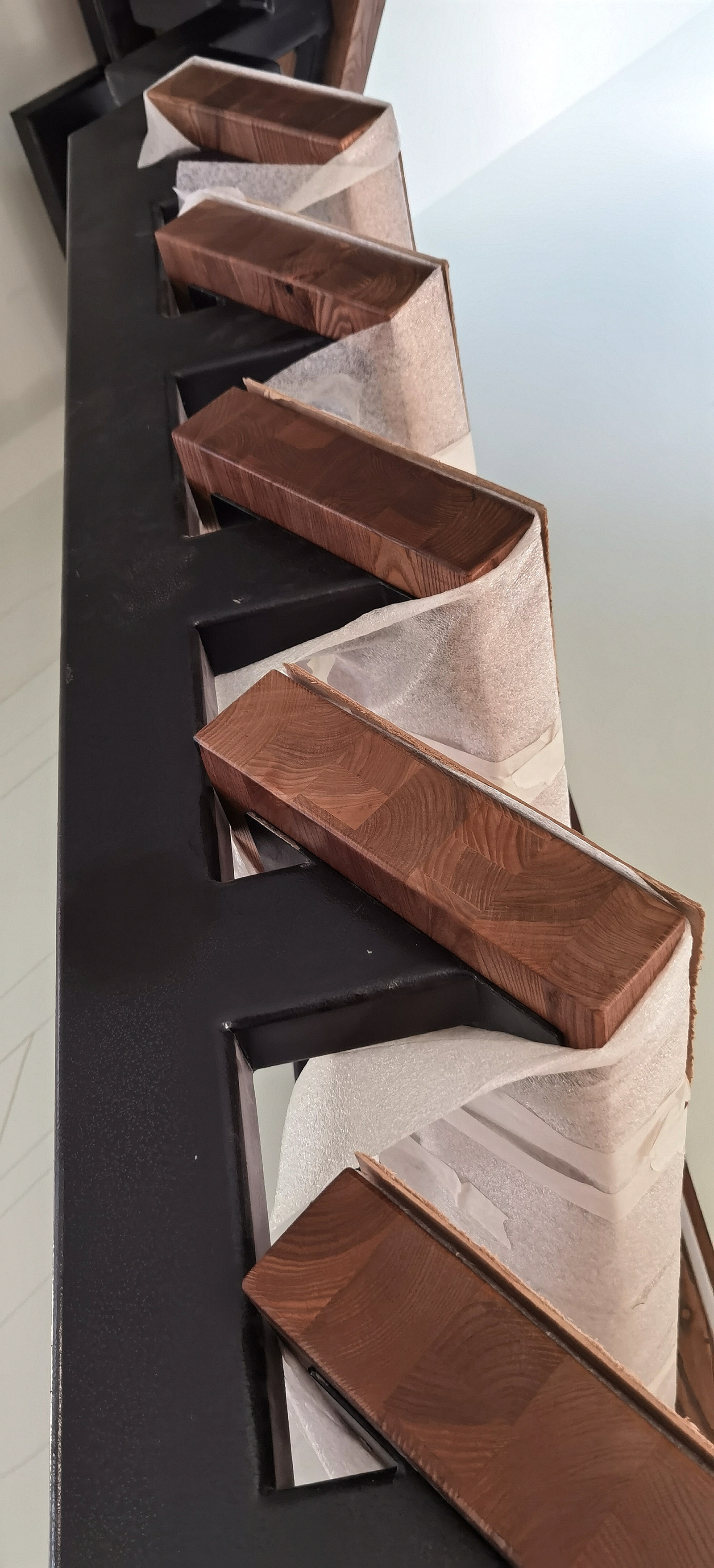

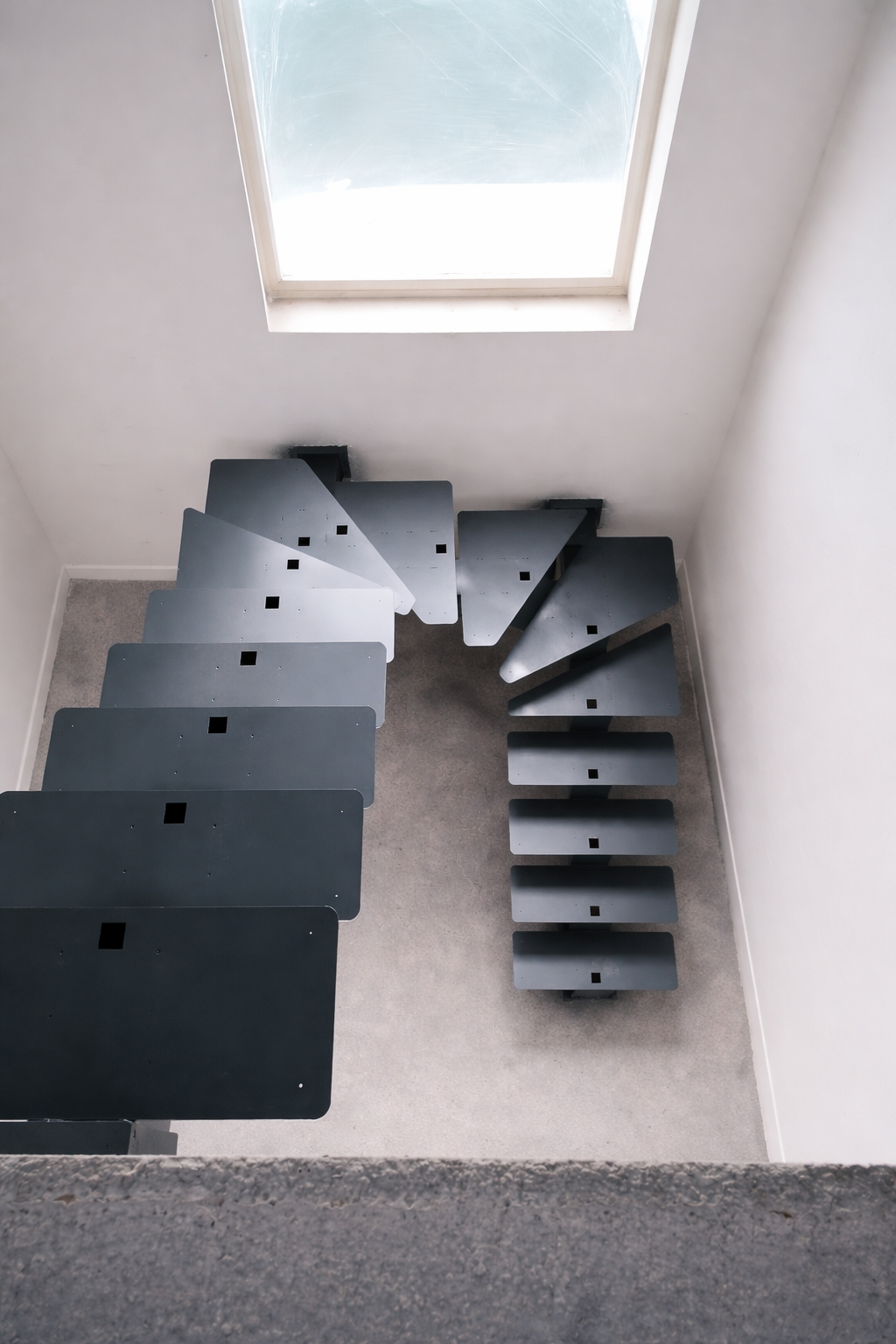

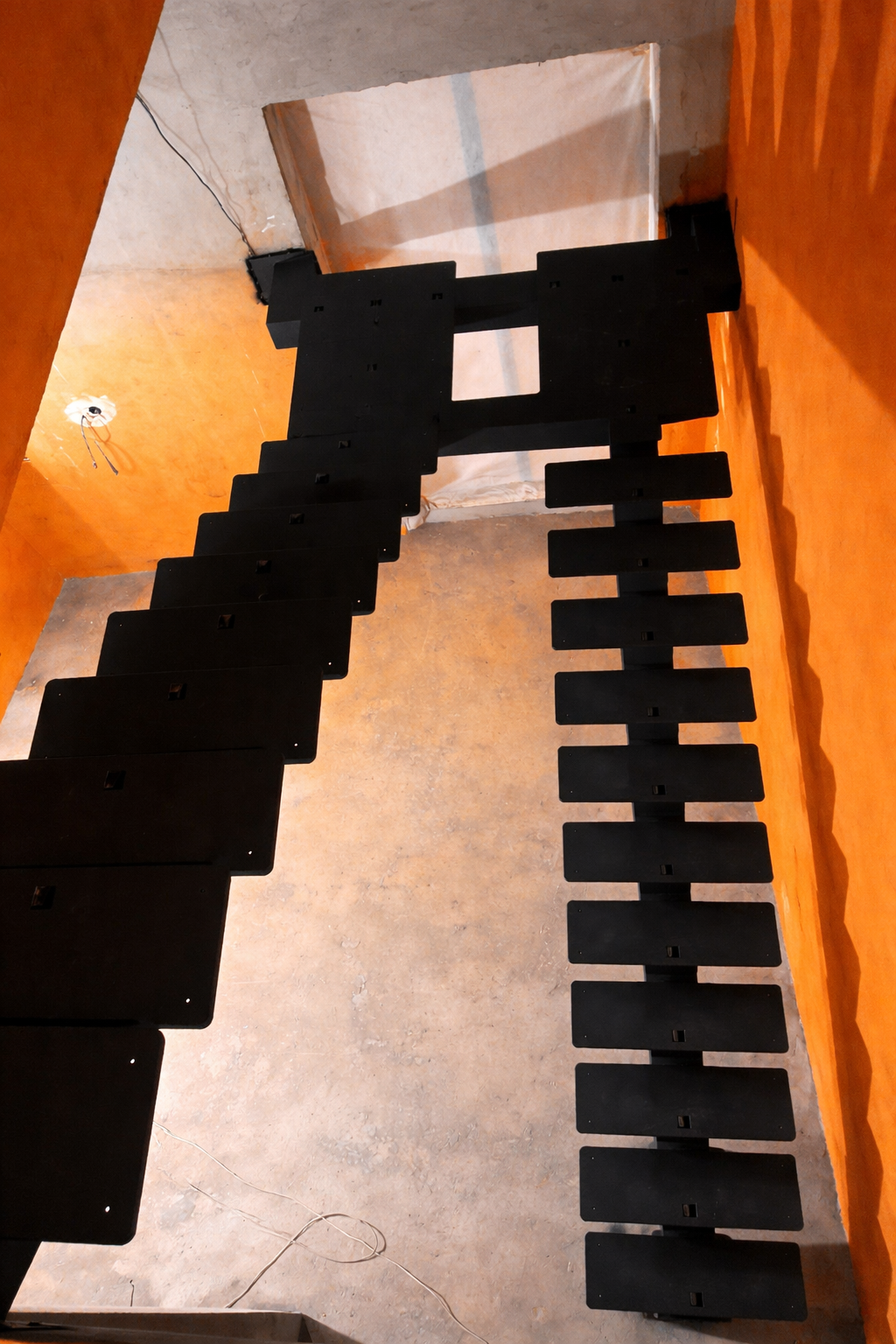

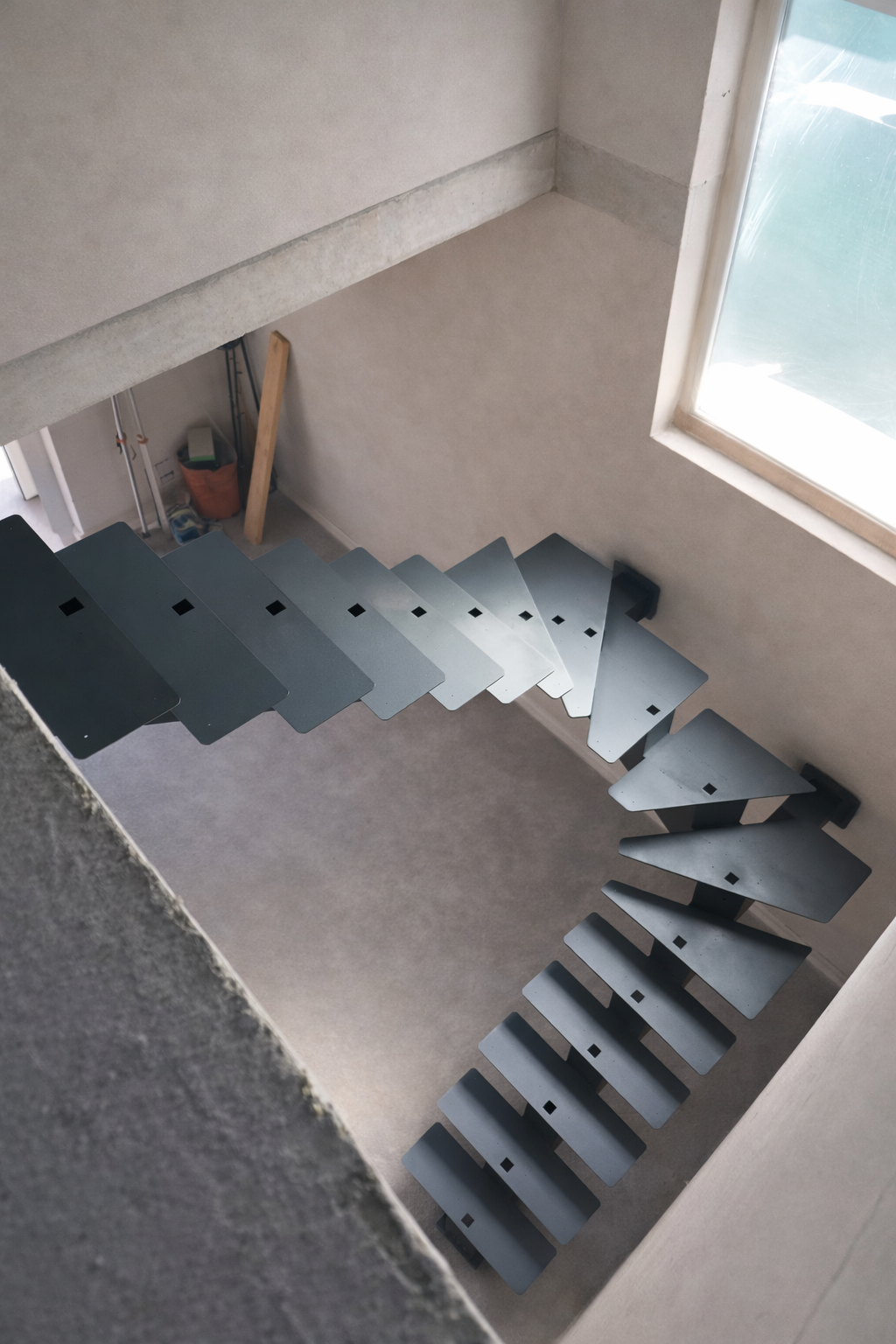

В одном из проектов ComfortSteps несущая тетива выполнена из листовой стали толщиной 8 мм как цельный элемент с вырезами под ступени. Она работает как единая балка, а пластины под ступени дополнительно усилены рёбрами и являются частью общей несущей схемы.

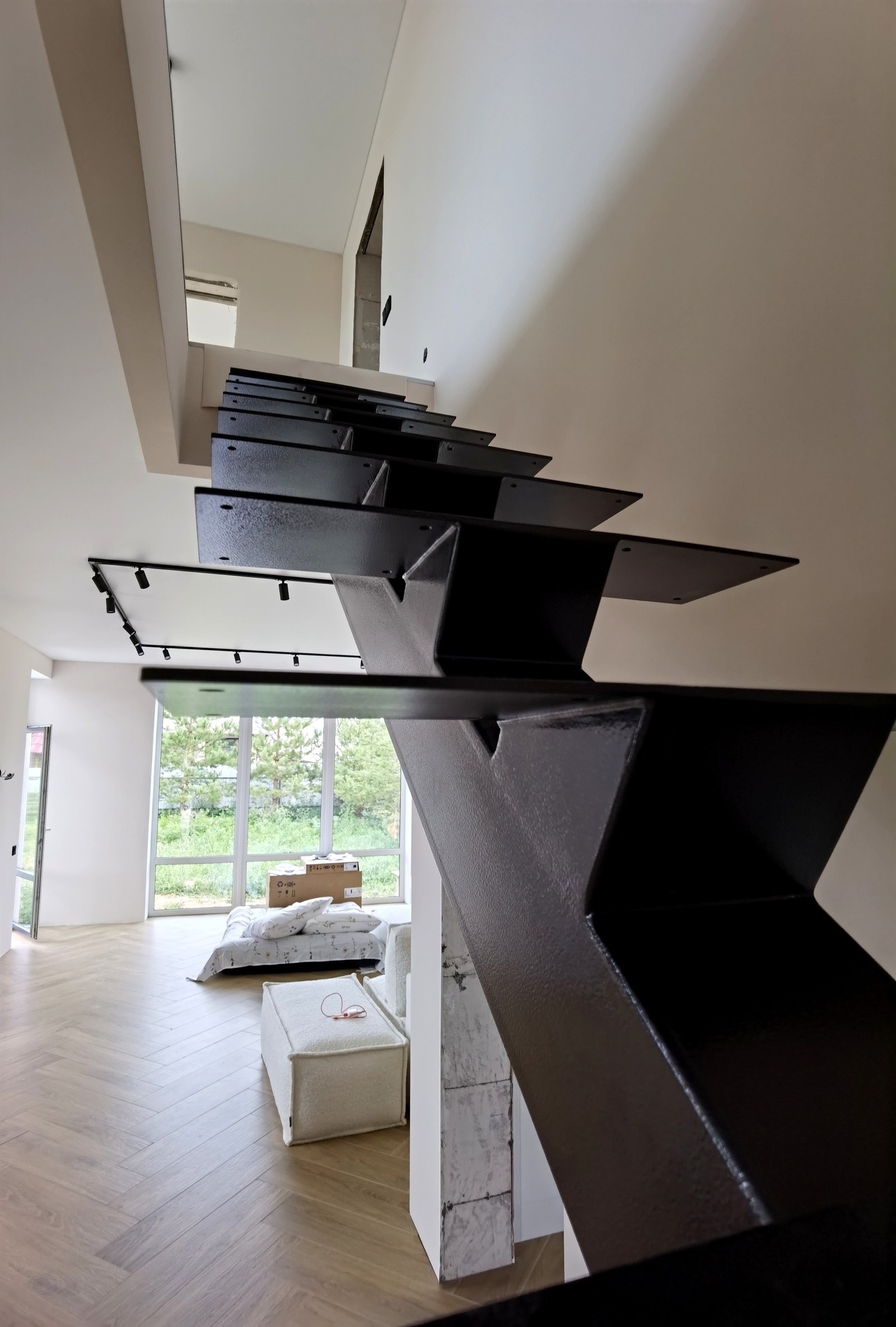

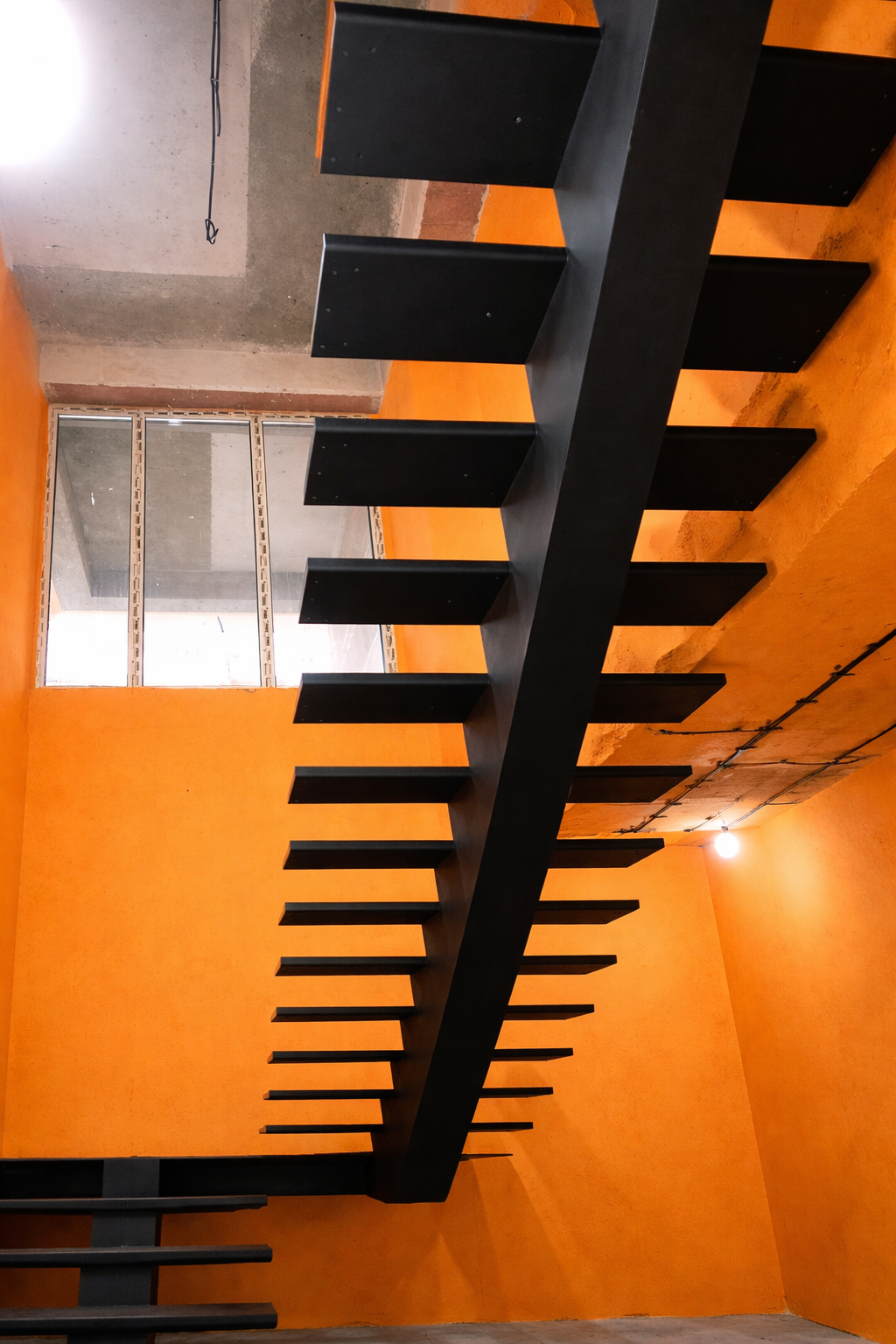

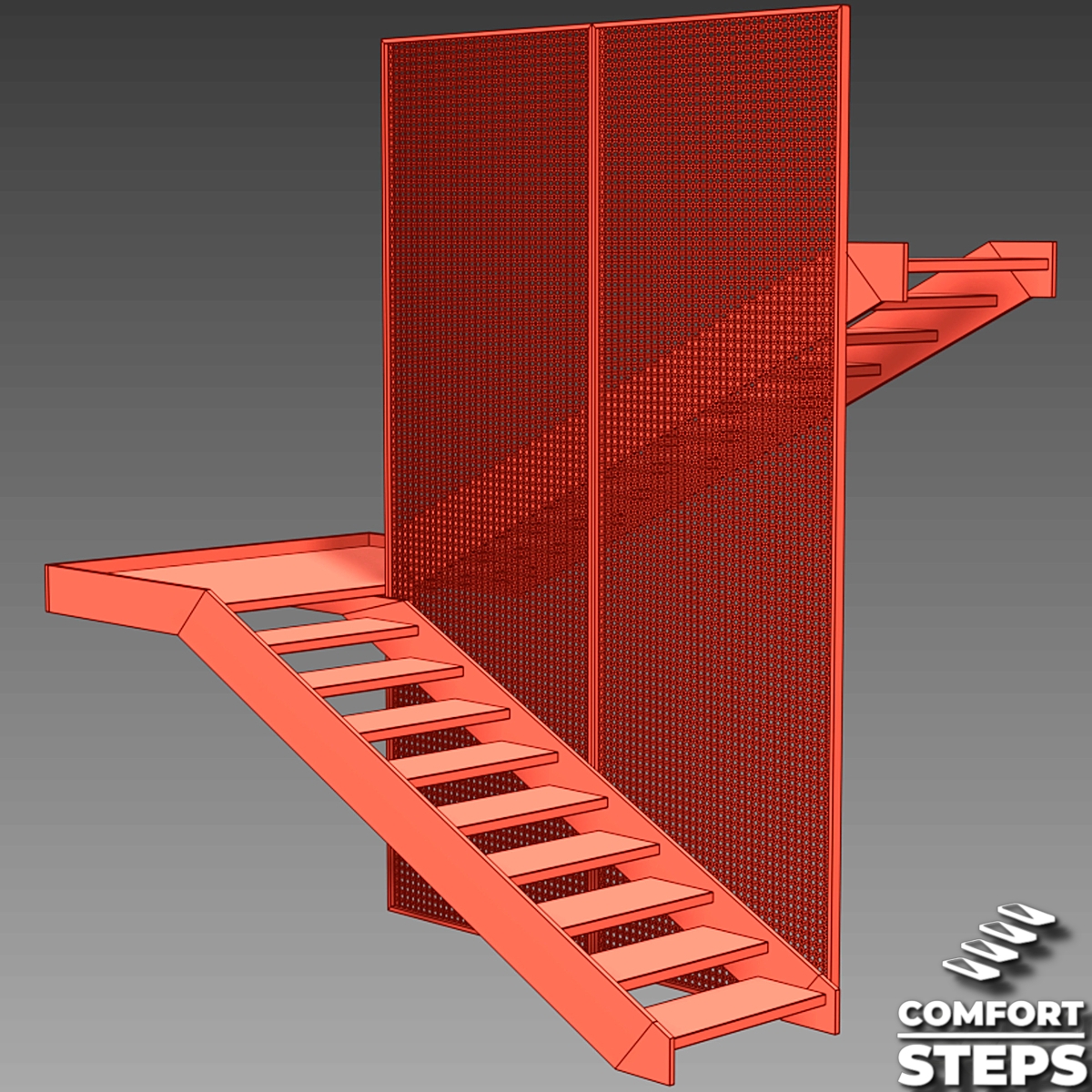

В другом проекте листовой монокосоур выполнен как замкнутый короб с внутренним ферменным наполнением. Именно сочетание внешнего сечения и внутренней структуры обеспечивает работу конструкции на изгиб и кручение.

Совсем другая картина возникает, когда лестницу пытаются собрать по принципу:

профиль → приварили трубку → к ней ещё одну рамку → где слабовато, добавили уголок.

Сам по себе профиль не является плохим материалом. Проблема начинается, когда стандартные трубы подменяют проектирование конструкции.

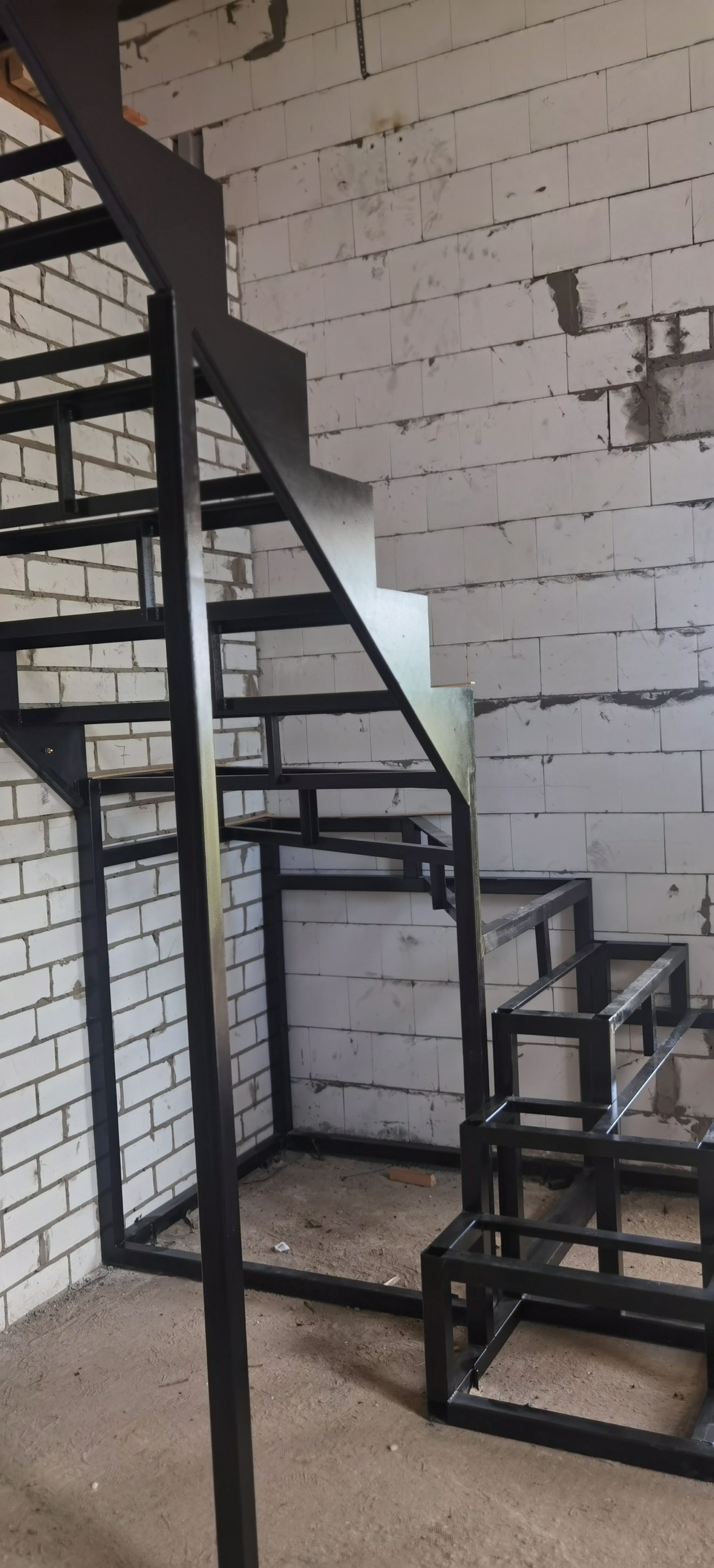

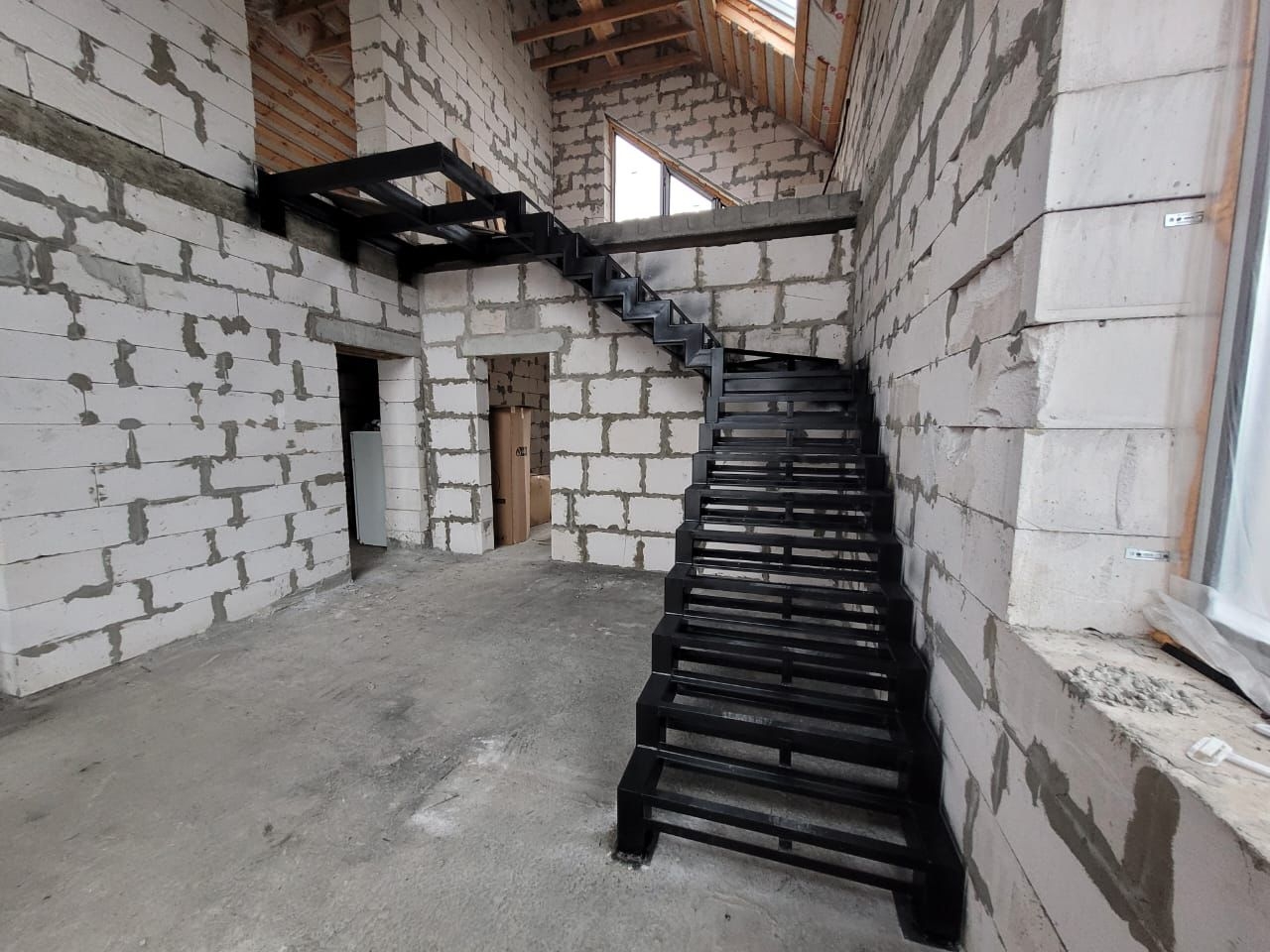

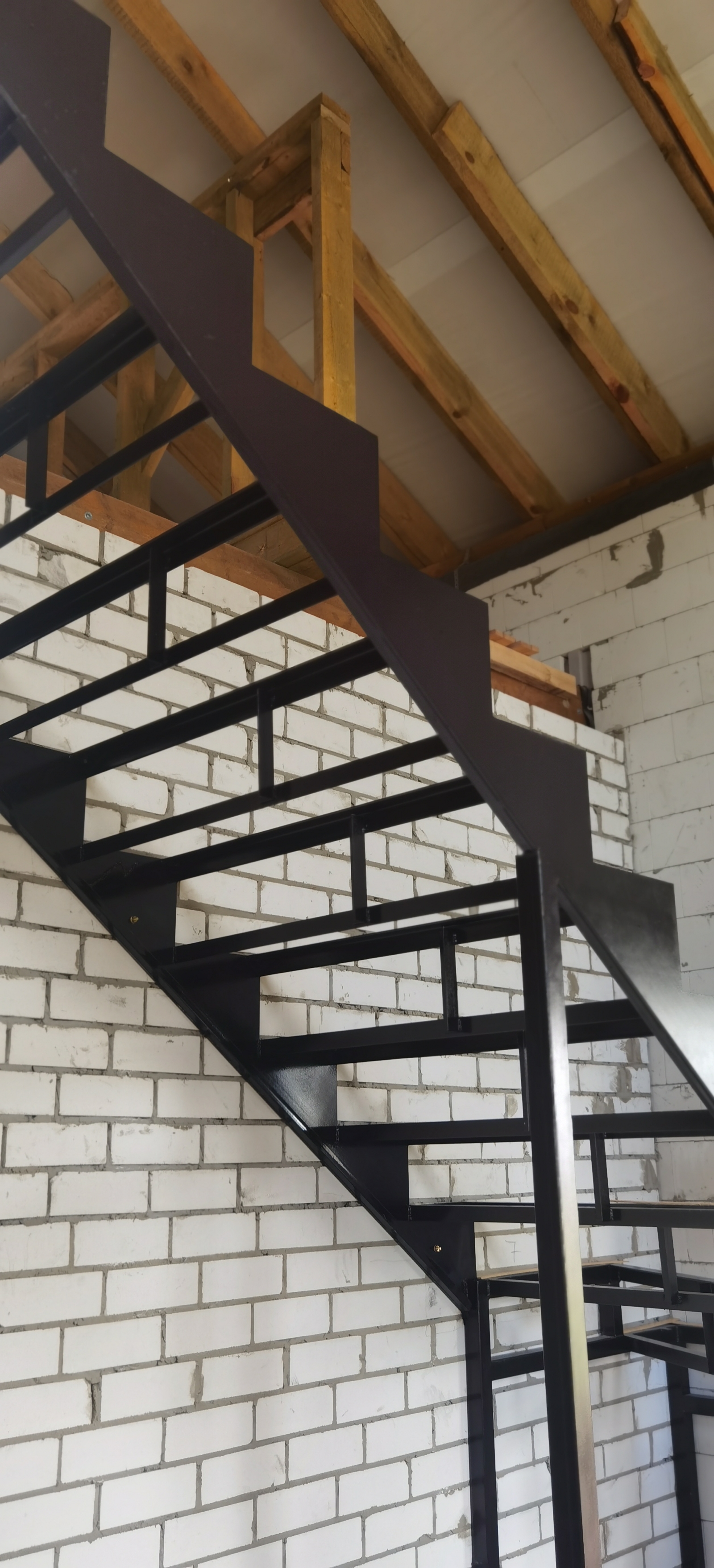

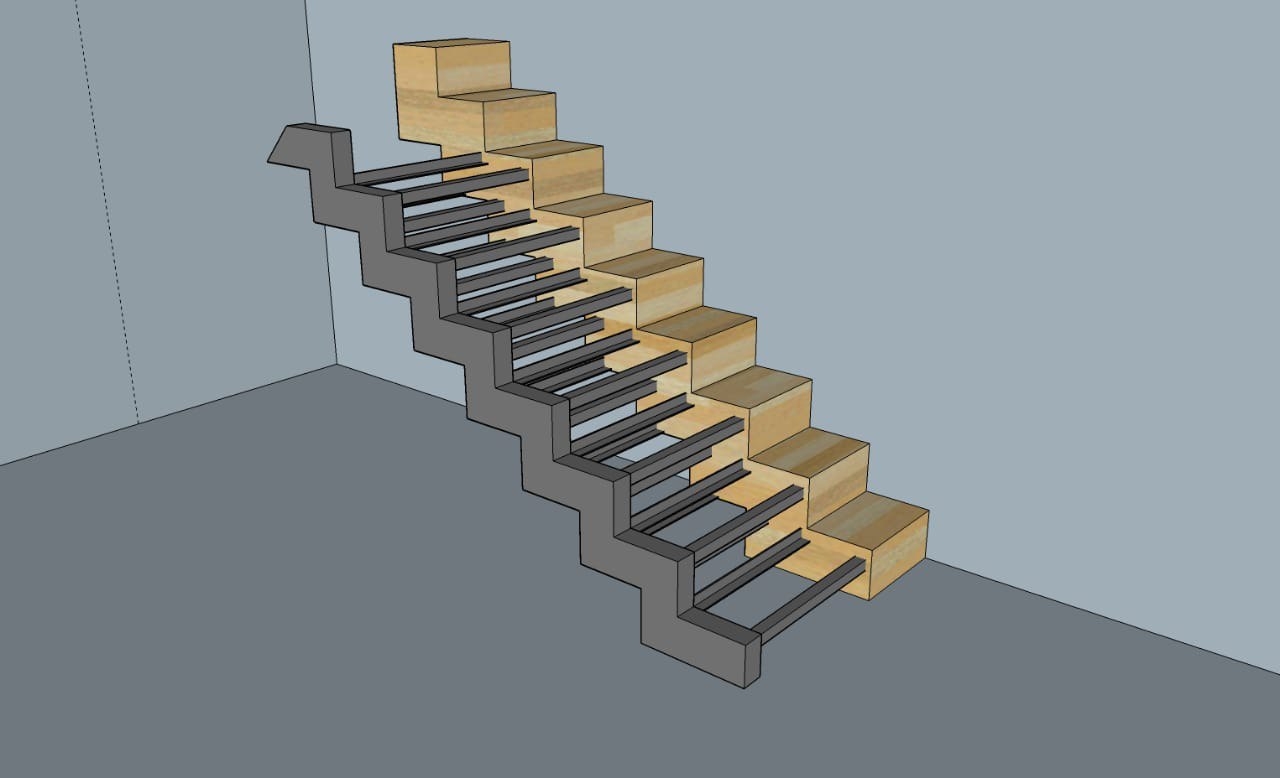

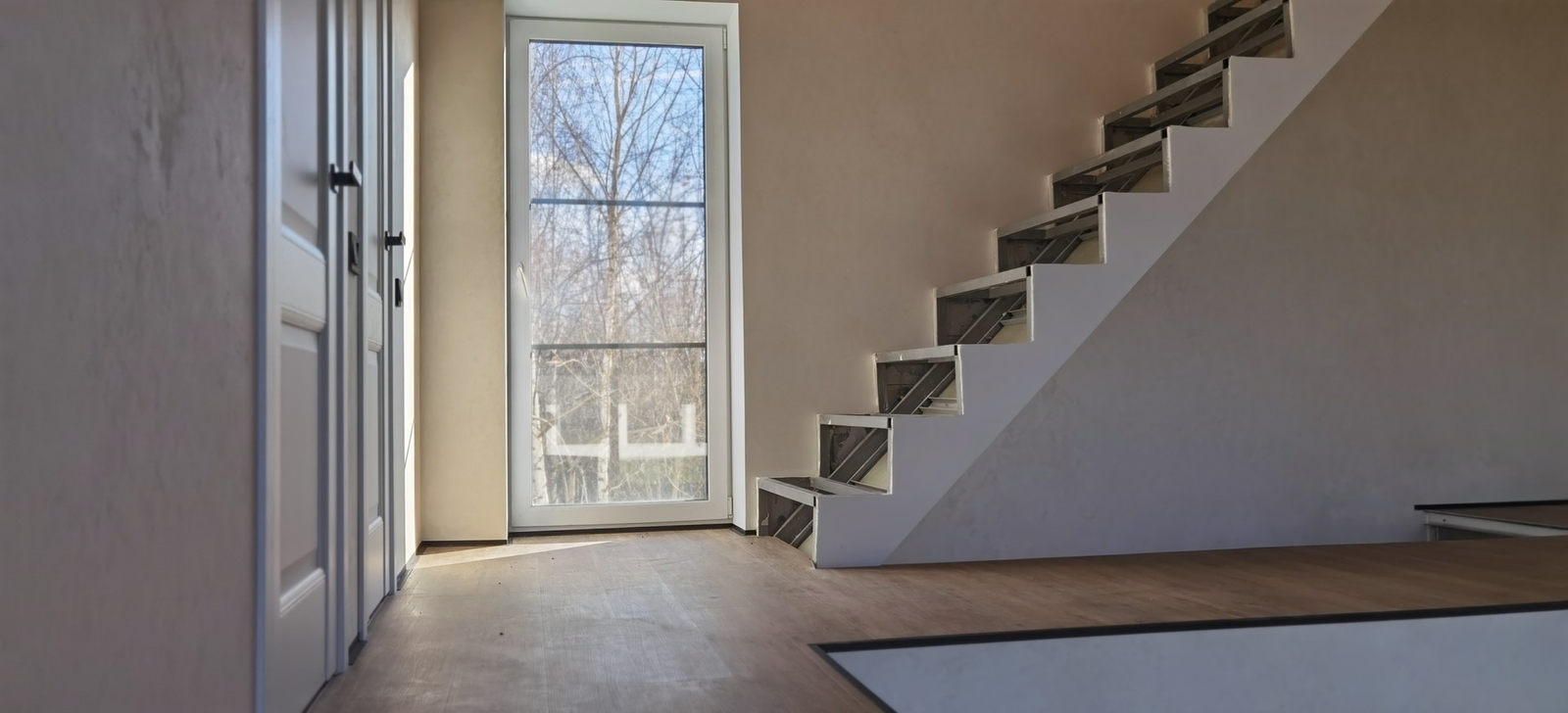

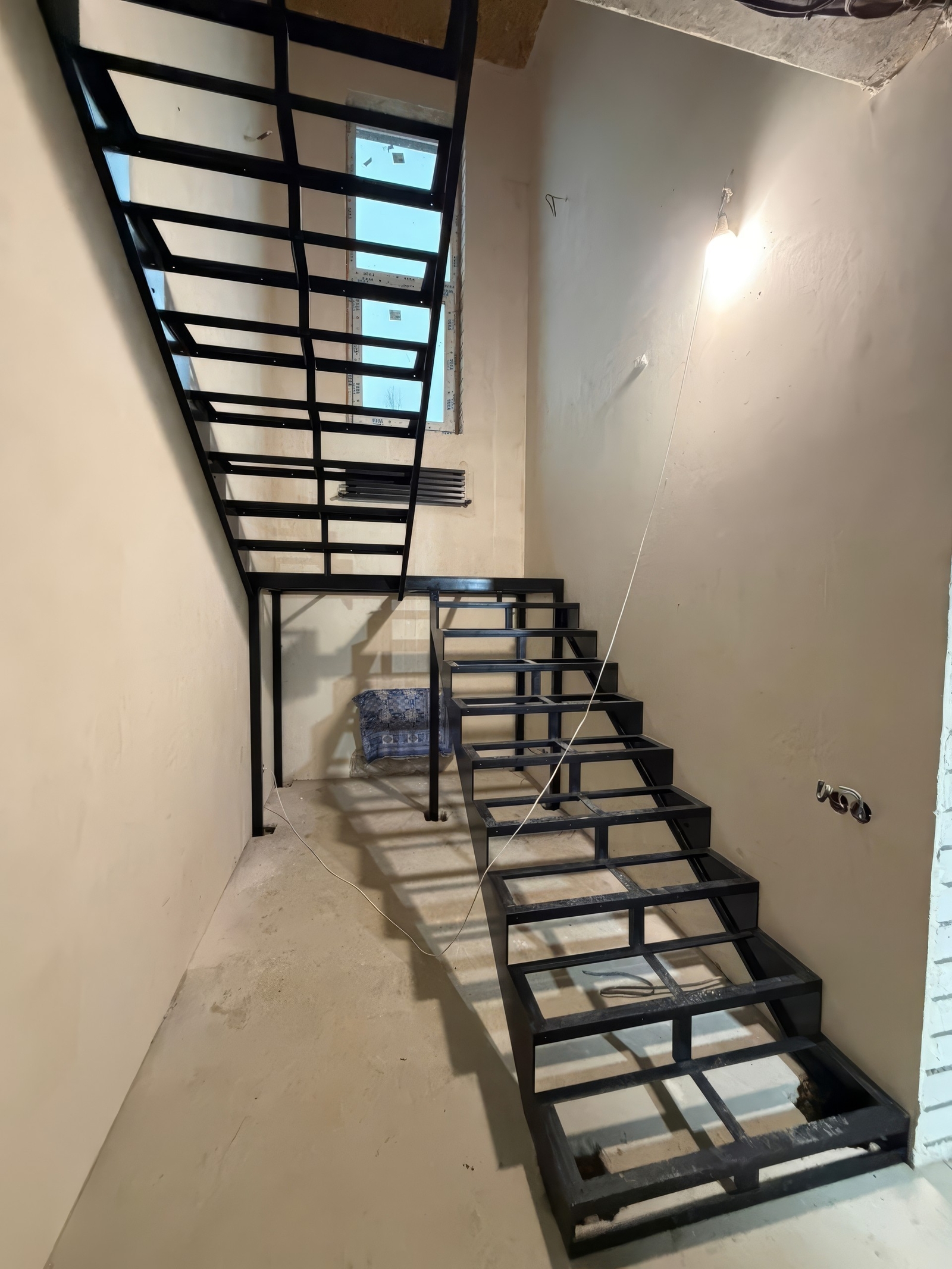

В материалах ComfortSteps показаны именно такие каркасы: металл 2–3 мм, небольшие профильные трубы, отсутствие внутренних ферм и рёбер, отсутствие расчёта под будущую тяжёлую обшивку и даже отсутствие заранее подготовленных технологических отверстий.

Именно поэтому наша позиция не «лист хороший, труба плохая».

Она другая:

несущая конструкция должна быть спроектированной системой, а не набором стандартного металлопроката, который оказалось удобно сварить.

Потому что количество металла и жёсткость — не одно и то же.

Каркас может выглядеть массивным, выдерживать вес человека и даже иметь большой запас по разрушению, но при ходьбе всё равно давать неприятный металлический «отзыв».

Основные причины находятся в общей механике конструкции: недостаточное сопротивление кручению, слабые площадки под ступени, неправильная связь между маршами, отсутствие внутренних рёбер и ферм, недостаточная жёсткость узлов крепления или сама геометрия несущего элемента.

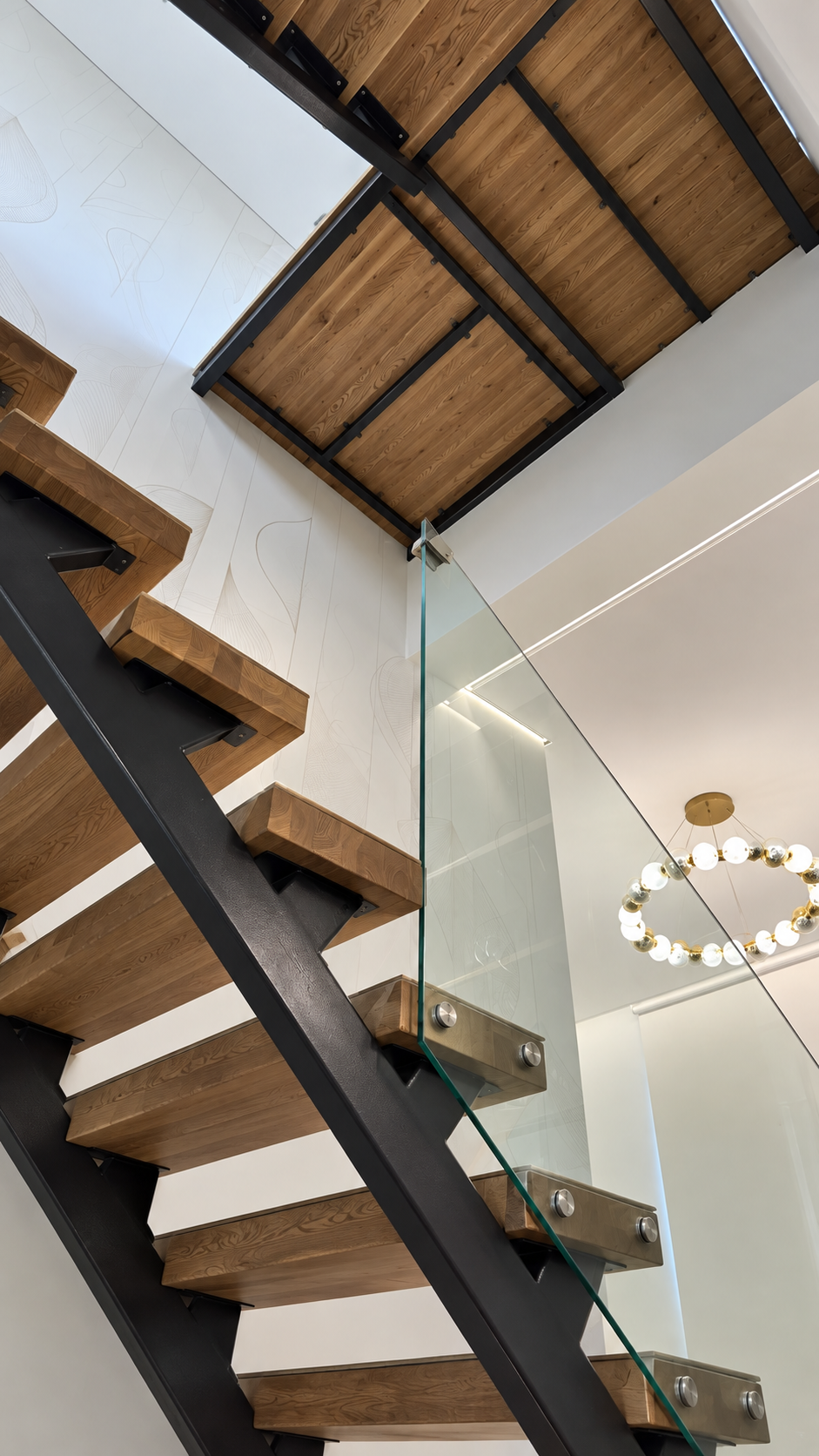

Особенно показателен поворот лестницы.

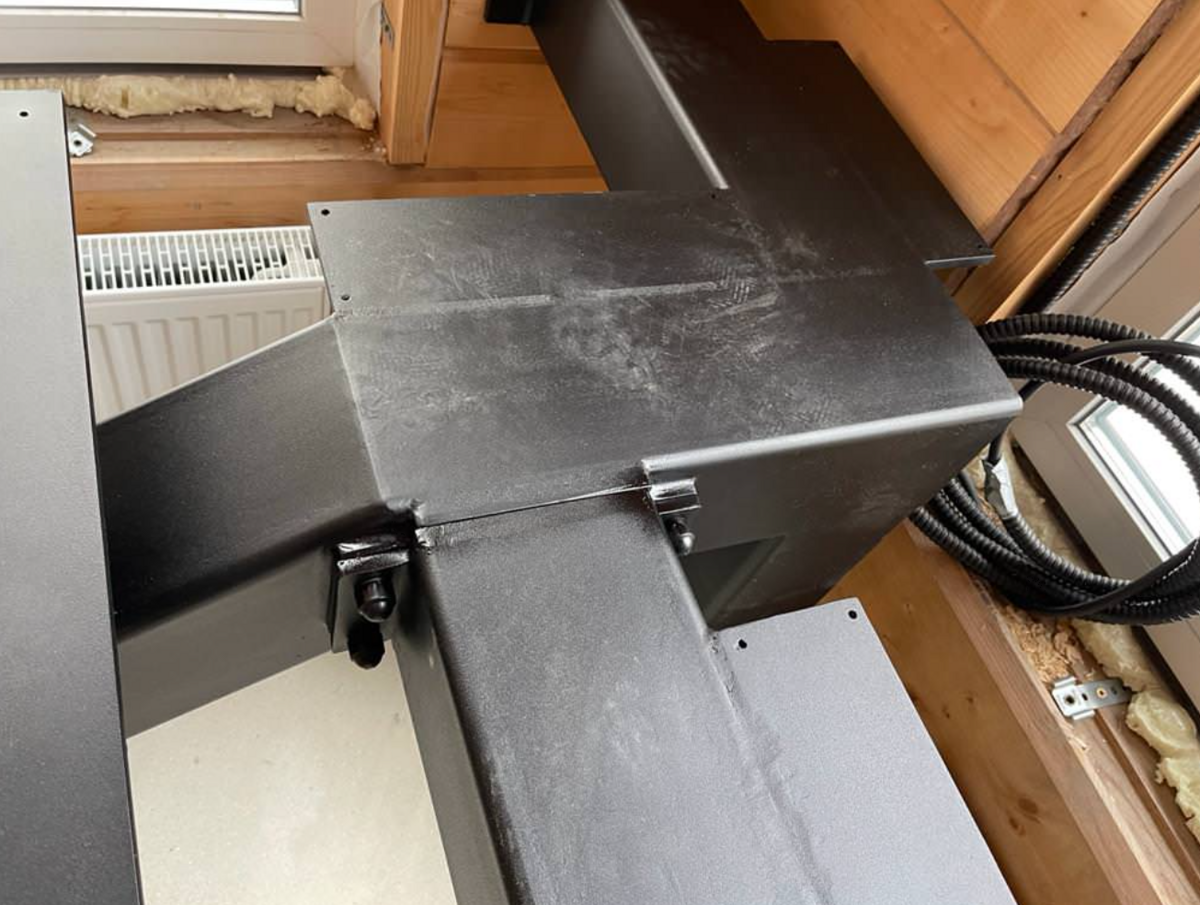

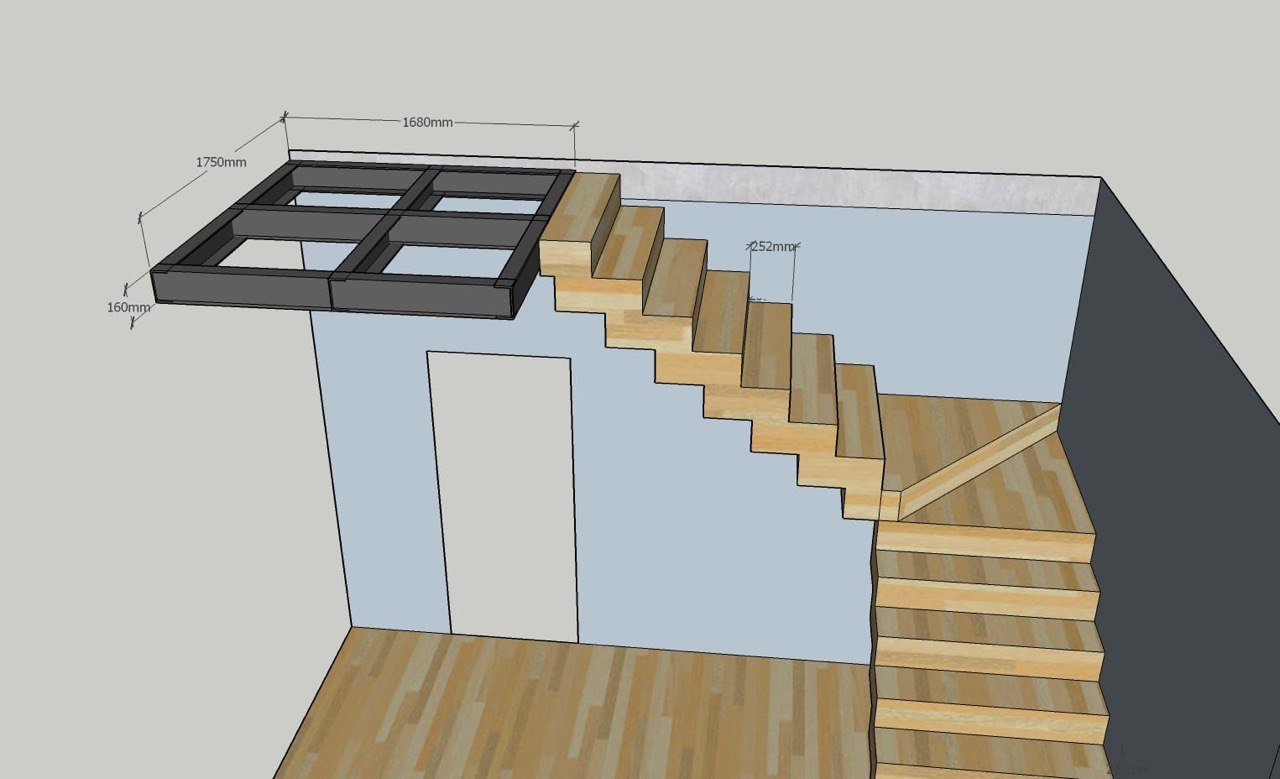

Разворотная площадка — это не просто место, где человек меняет направление. В ней сходятся усилия двух маршей. Если площадка сделана мягкой, вся система начинает работать как одна большая пружина. Именно поэтому в одном из проектов ComfortSteps площадка реализована в виде пространственной рамы с ячейками: такая схема повышает сопротивление кручению и снижает риск вибраций.

Та же проблема возникает на отдельных ступенях.

Если металлическая база ступени слаба, сверху можно положить хоть очень толстое дерево — ситуация не исправится. Деревянная деталь начнёт участвовать в деформации, появятся микродвижения и скрип. В ComfortSteps чистовая ступень должна работать как отделка и демпфирующий элемент, а не компенсировать слабость металлической конструкции.

Правильно сделанный каркас ощущается довольно скучно:

по нему просто идёшь.

Нет пружины под ногой, металлического резонанса, остаточного колебания и желания инстинктивно ступать осторожнее. Именно такое ощущение ComfortSteps описывает на реализованном каркасе в Бурцево.

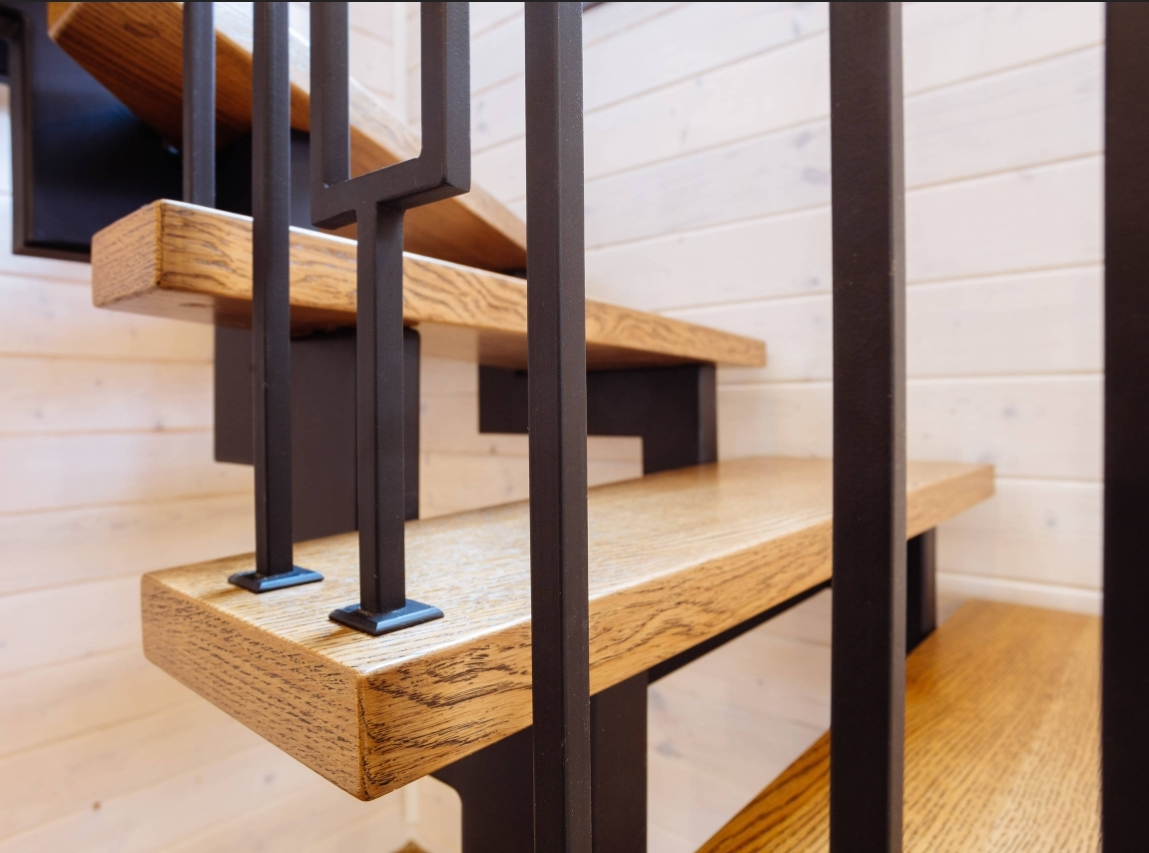

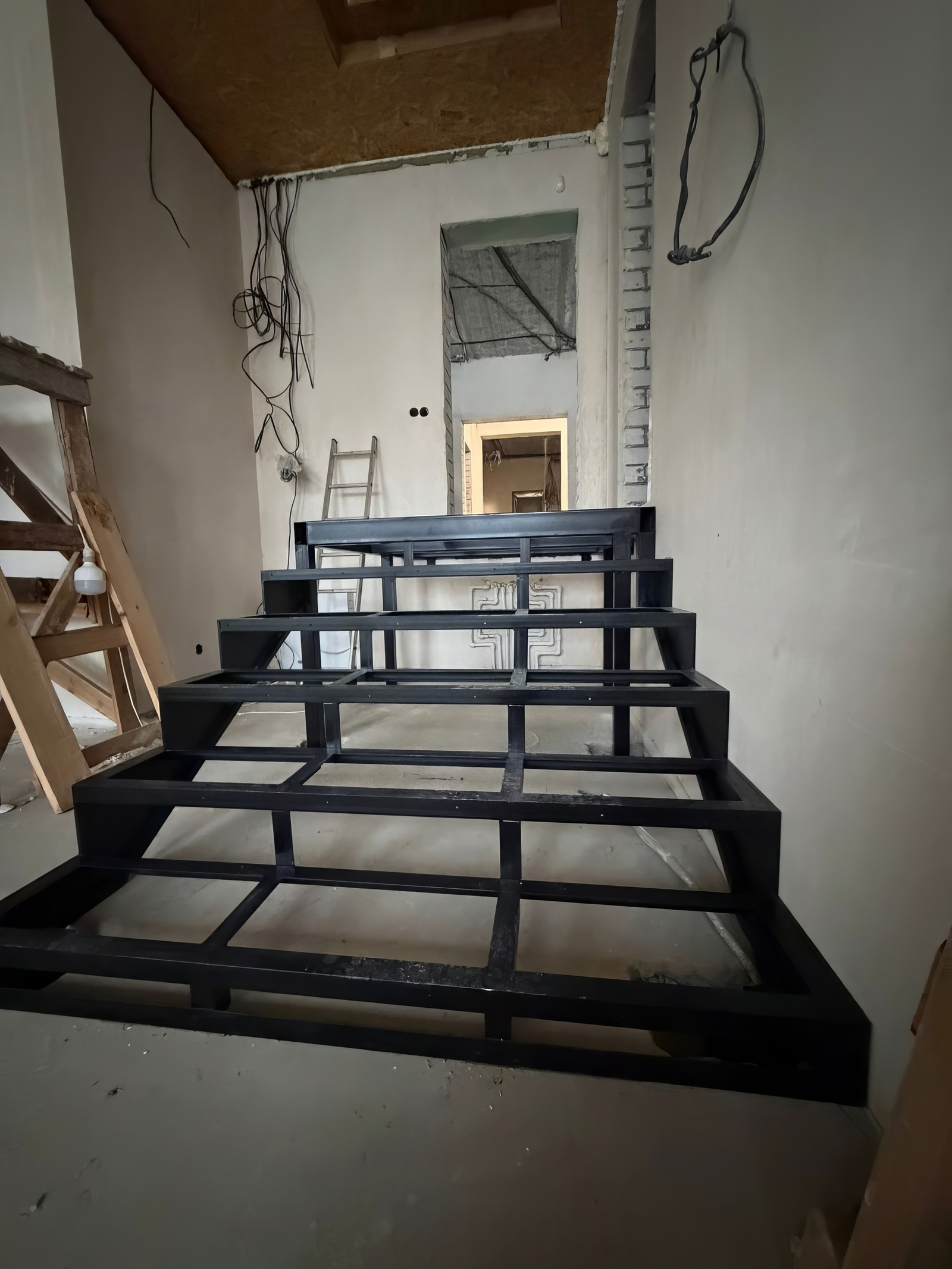

Размер металлической рамки сам по себе ещё не говорит о её качестве.

Можно сделать огромную площадку и плохо связать её с косоуром. А можно сделать значительно более компактную металлобазу, но правильно организовать рёбра, перемычки, посадочную плоскость и передачу усилия в основной несущий элемент.

Главный вопрос — что происходит с этой опорой, когда человек наступает не по центру, а ближе к краю ступени.

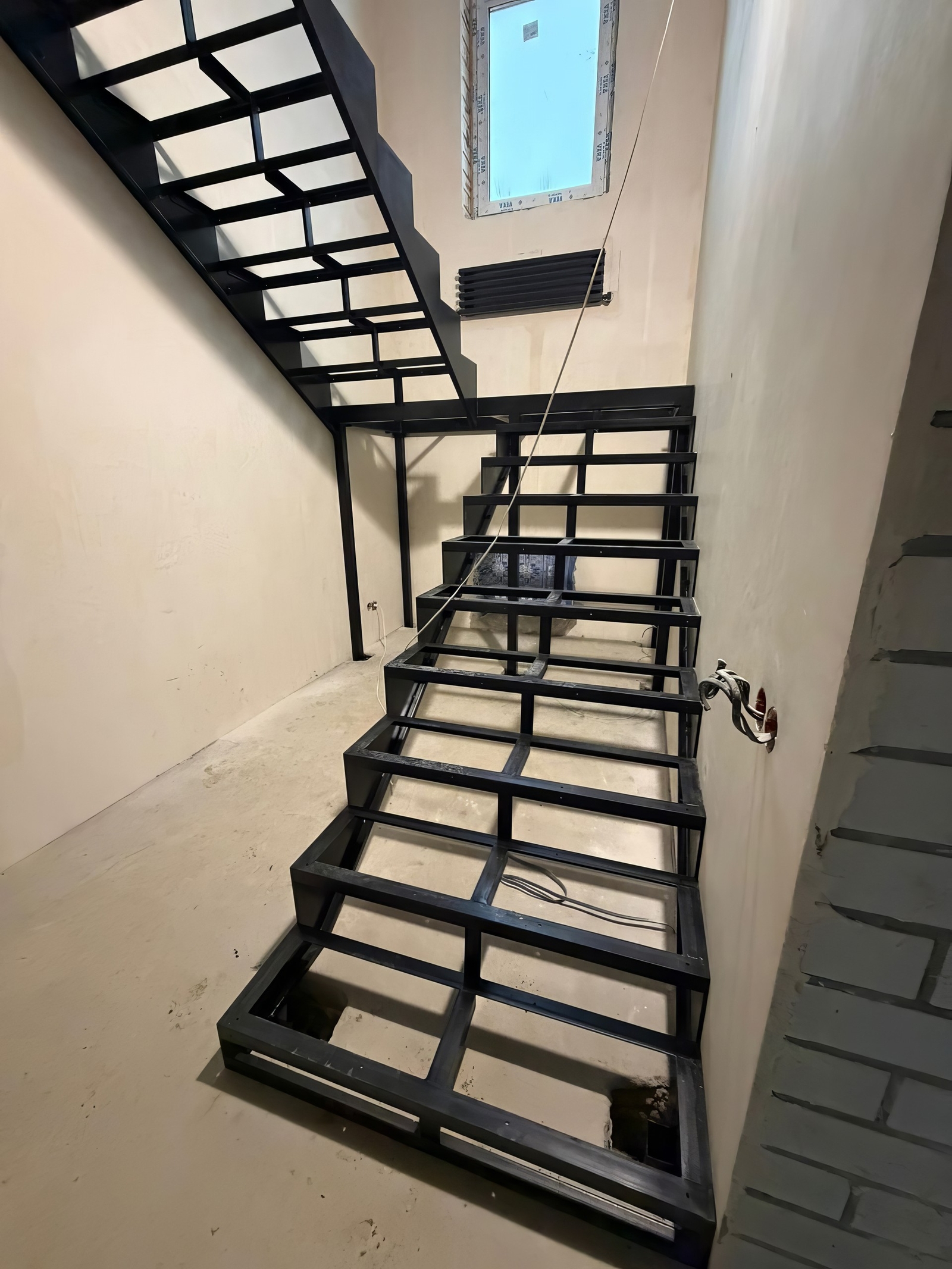

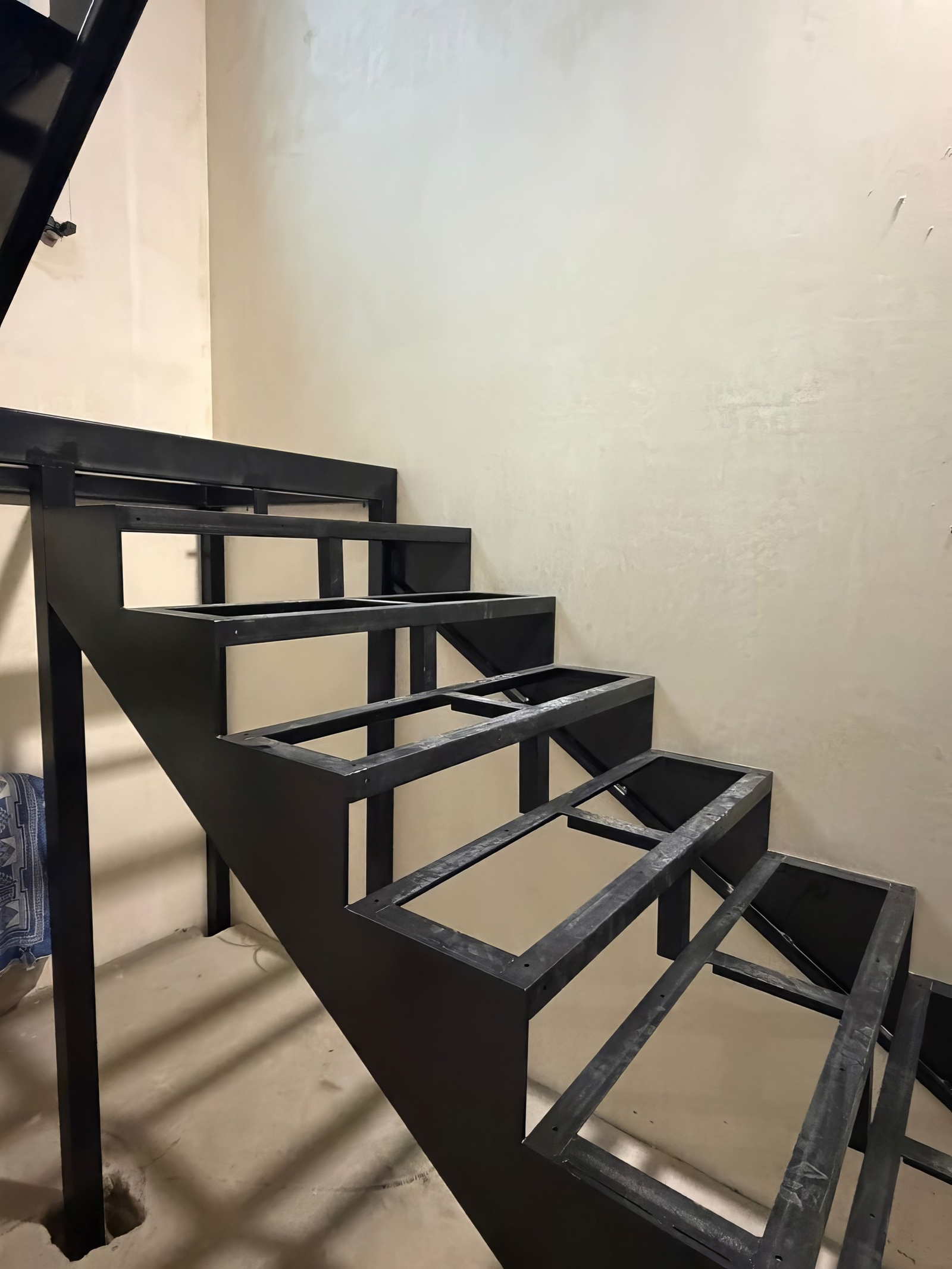

Если рамка закреплена на двух тонких элементах либо просто прихвачена краями к косоуру, она начинает работать как рычаг. Появляется кручение, наружный край ступени опускается, а вся деревянная деталь начинает «пружинить».

Такие реальные конструкции ComfortSteps разбирает в своих материалах: геометрически они могут выглядеть аккуратно, но слабое соединение рамки с косоуром приводит к провороту ступеней и создаёт дополнительные проблемы после установки тяжёлого ограждения.

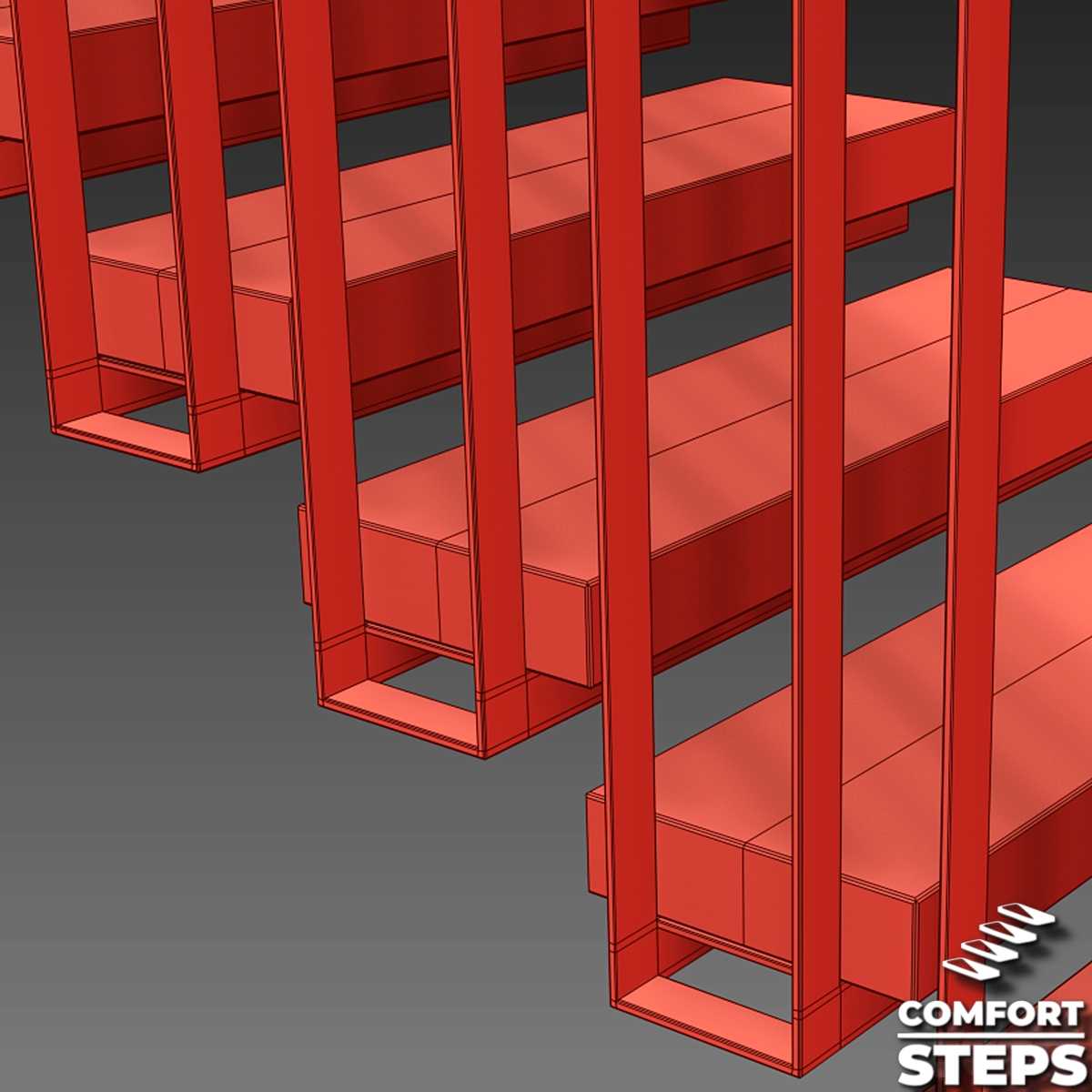

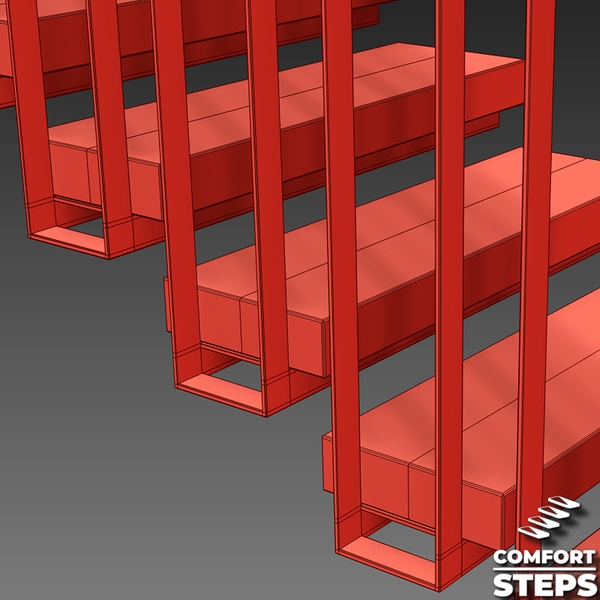

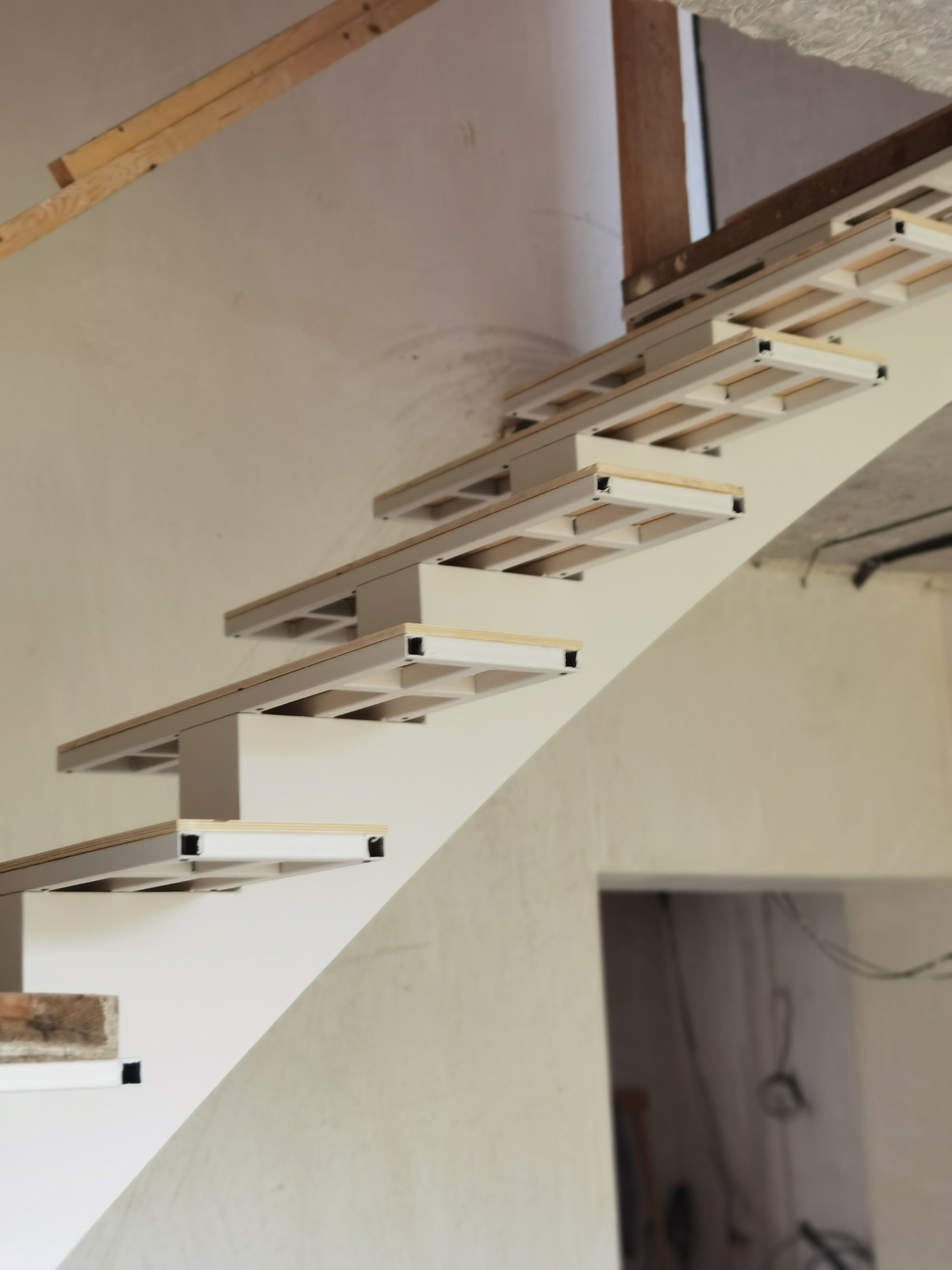

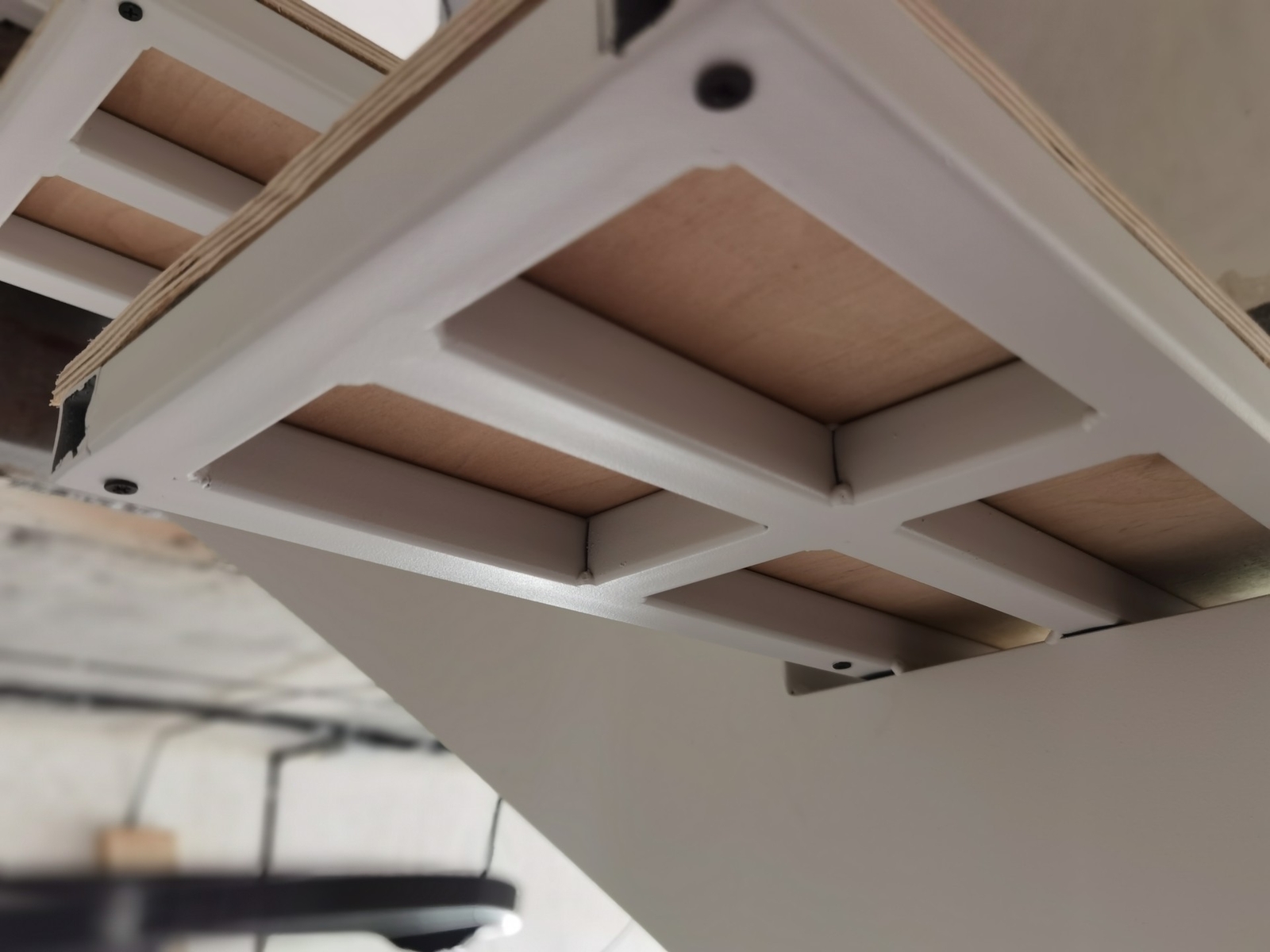

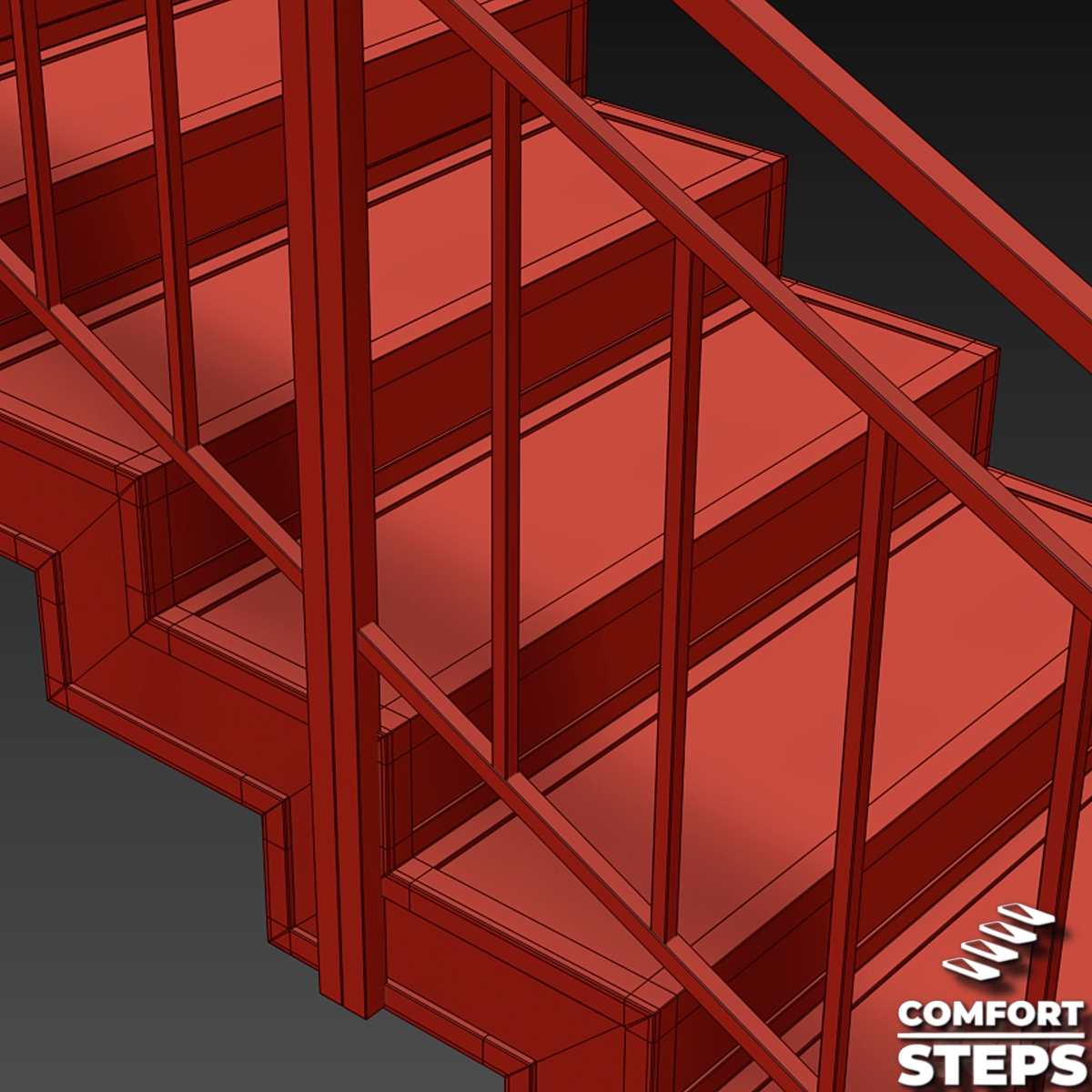

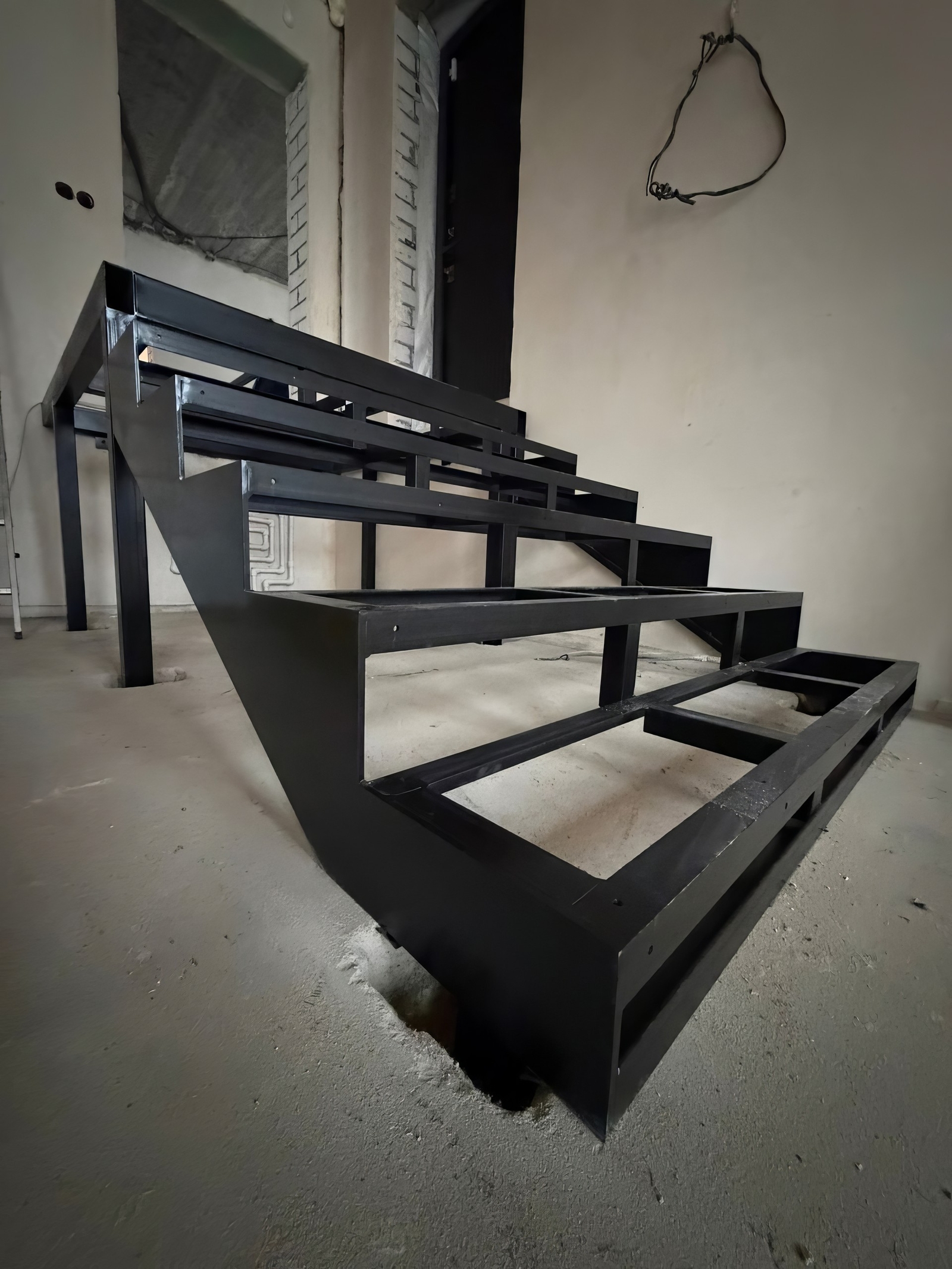

Поэтому в более нагруженных системах ComfortSteps использует уже не условные «рамки», а полноценные ступенчатые металлические короба с внутренними перемычками. Перемычки одновременно повышают жёсткость на изгиб и кручение и формируют нормальную посадочную базу под чистовую ступень.

Отсюда простой вывод:

хорошая опора под ступень оценивается не площадью металла, а тем, насколько жёстко и правильно она связана с основной несущей системой.

Каркас лестницы нельзя проектировать отдельно от здания, потому что сам по себе металл не может «стоять в воздухе».

Все нагрузки в конечном итоге передаются в конструкцию дома.

Поэтому важен не только косоур, но и вся цепочка:

ступени → косоур или тетива → площадка → опорные элементы → стены, пол и перекрытия здания.

Способ крепления зависит от архитектуры конкретной лестницы и несущих оснований.

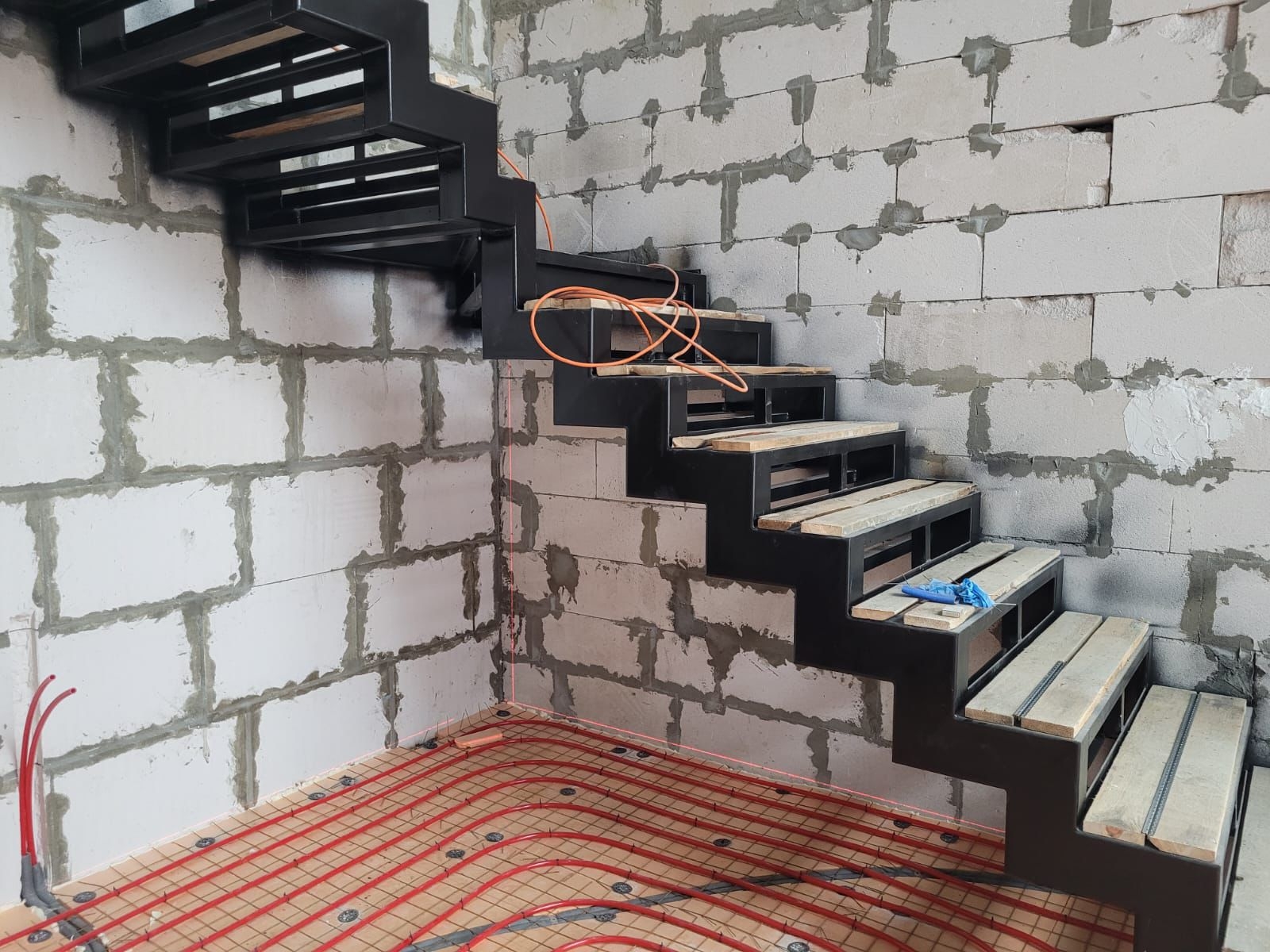

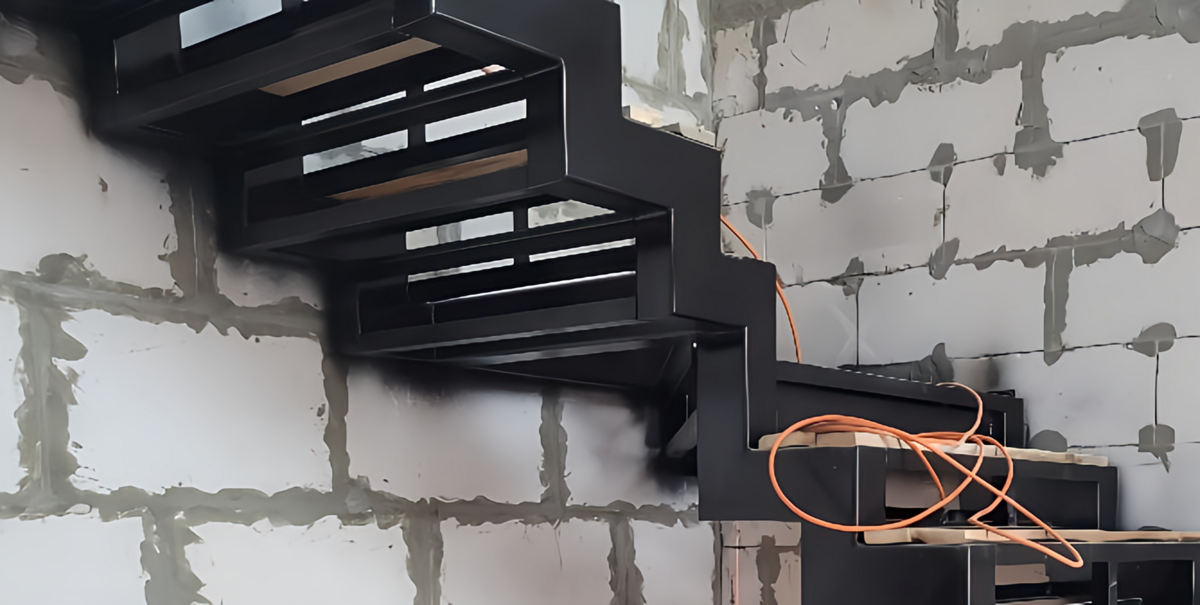

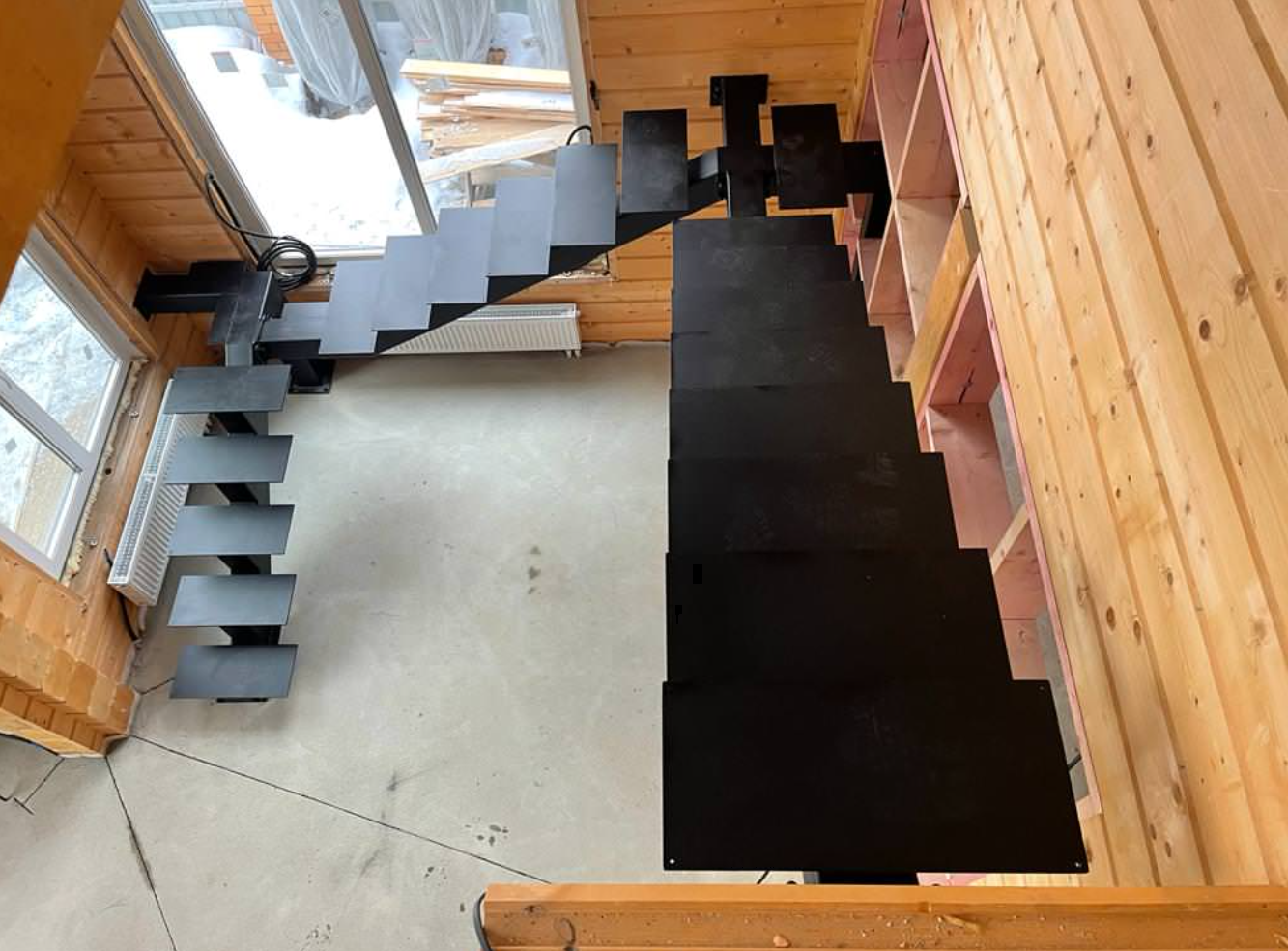

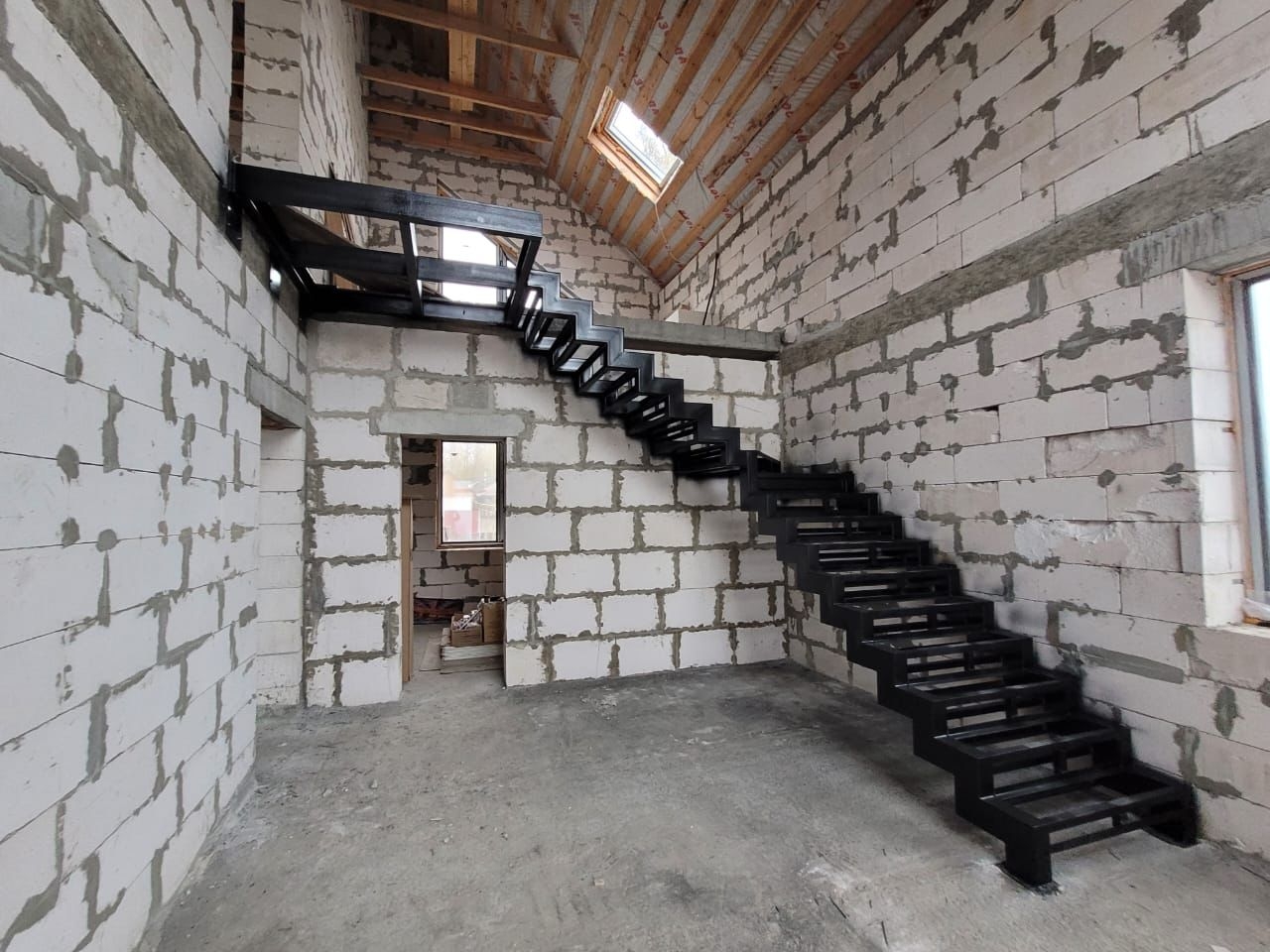

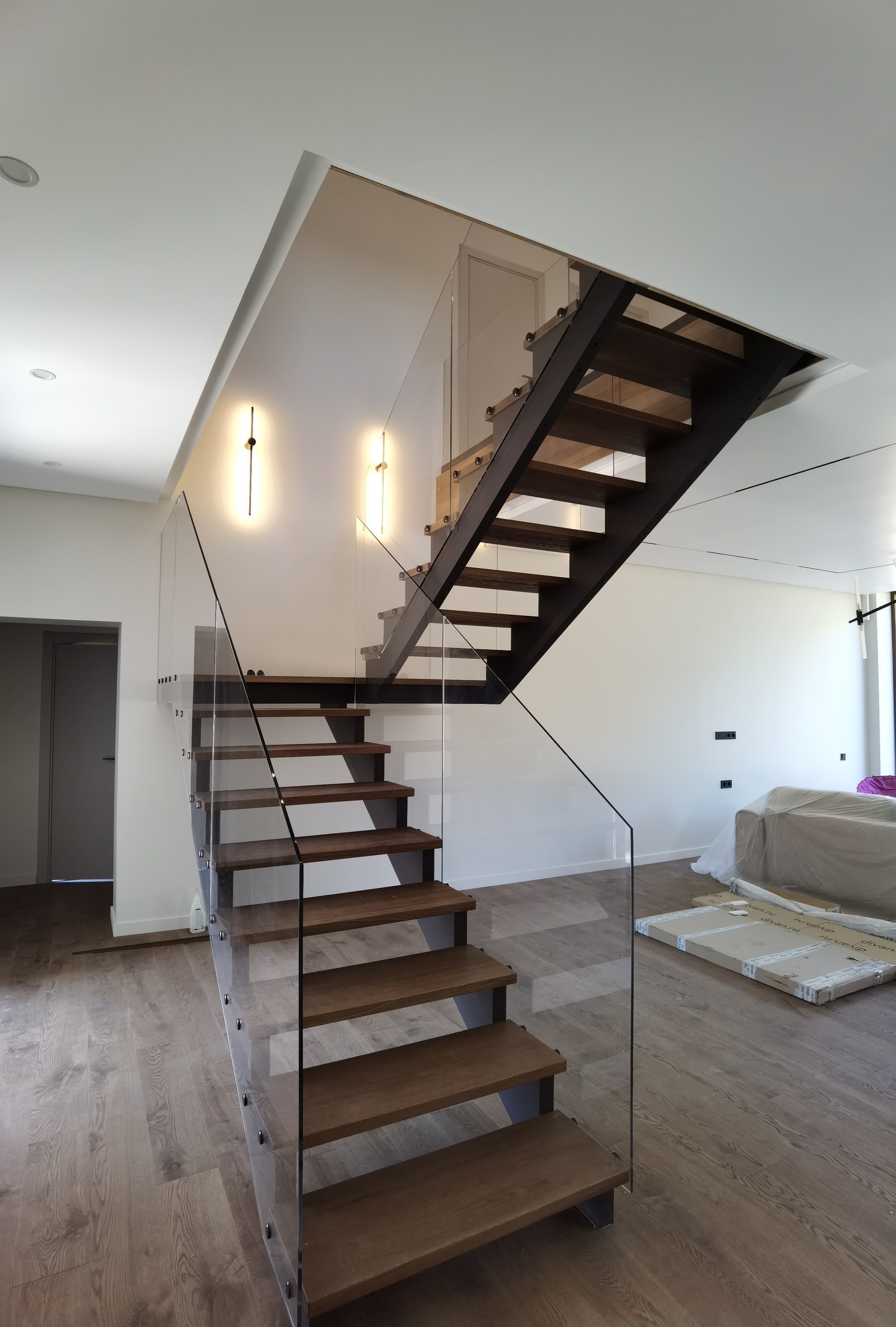

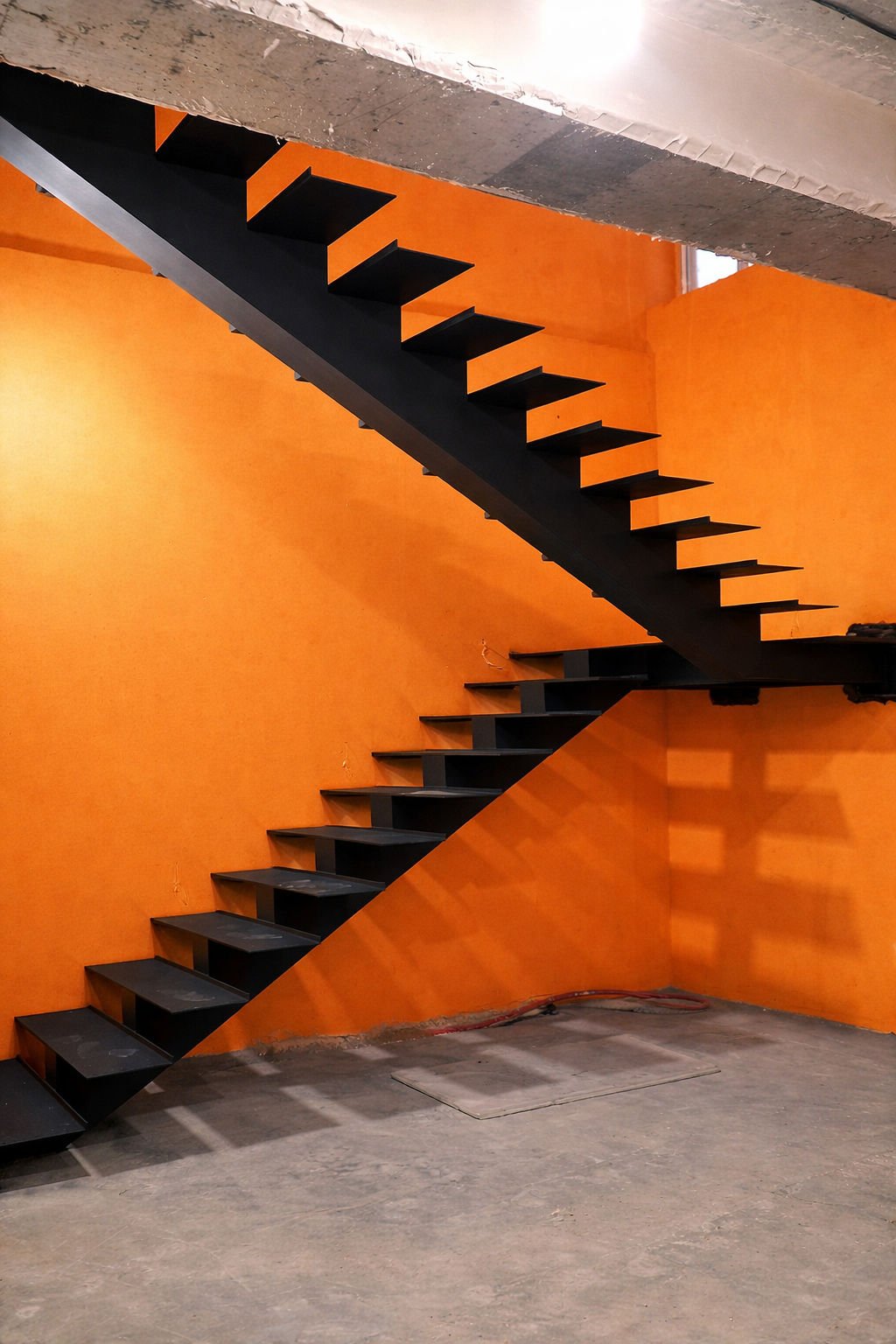

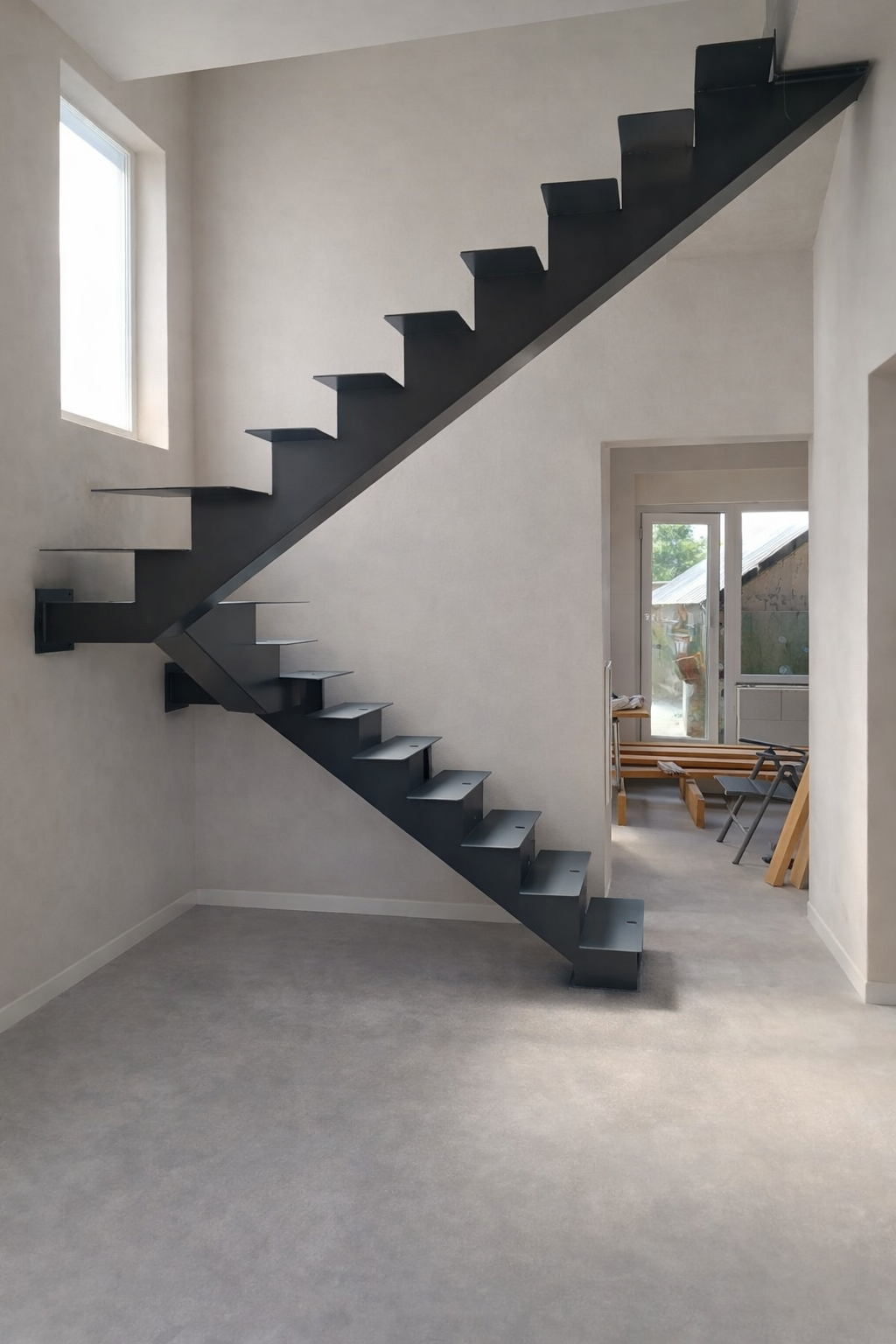

В проекте в Желнино разворотная площадка устанавливается в заранее подготовленные закладные элементы стены и закрепляется анкерами. Из неё выходит второй марш, который уже жёстко связывается с плитой перекрытия второго этажа. Сама площадка при этом работает как узел перераспределения нагрузок между маршами.

В более сложных системах используются опорные пластины, анкеровка в несущие зоны, дополнительные стеновые закладные и отдельные опоры площадок.

Поэтому универсальной формулы вроде «лестницу надо прикрутить четырьмя анкерами к полу» не существует.

Нужно понимать:

что находится под чистовым полом;

какое перекрытие используется;

из чего выполнены стены;

где расположены действительно несущие зоны;

какие усилия возникают именно в данном узле.

Если каркас рассчитан хорошо, но закреплён в слабую конструкцию здания, хорошим весь лестничный узел от этого не станет.

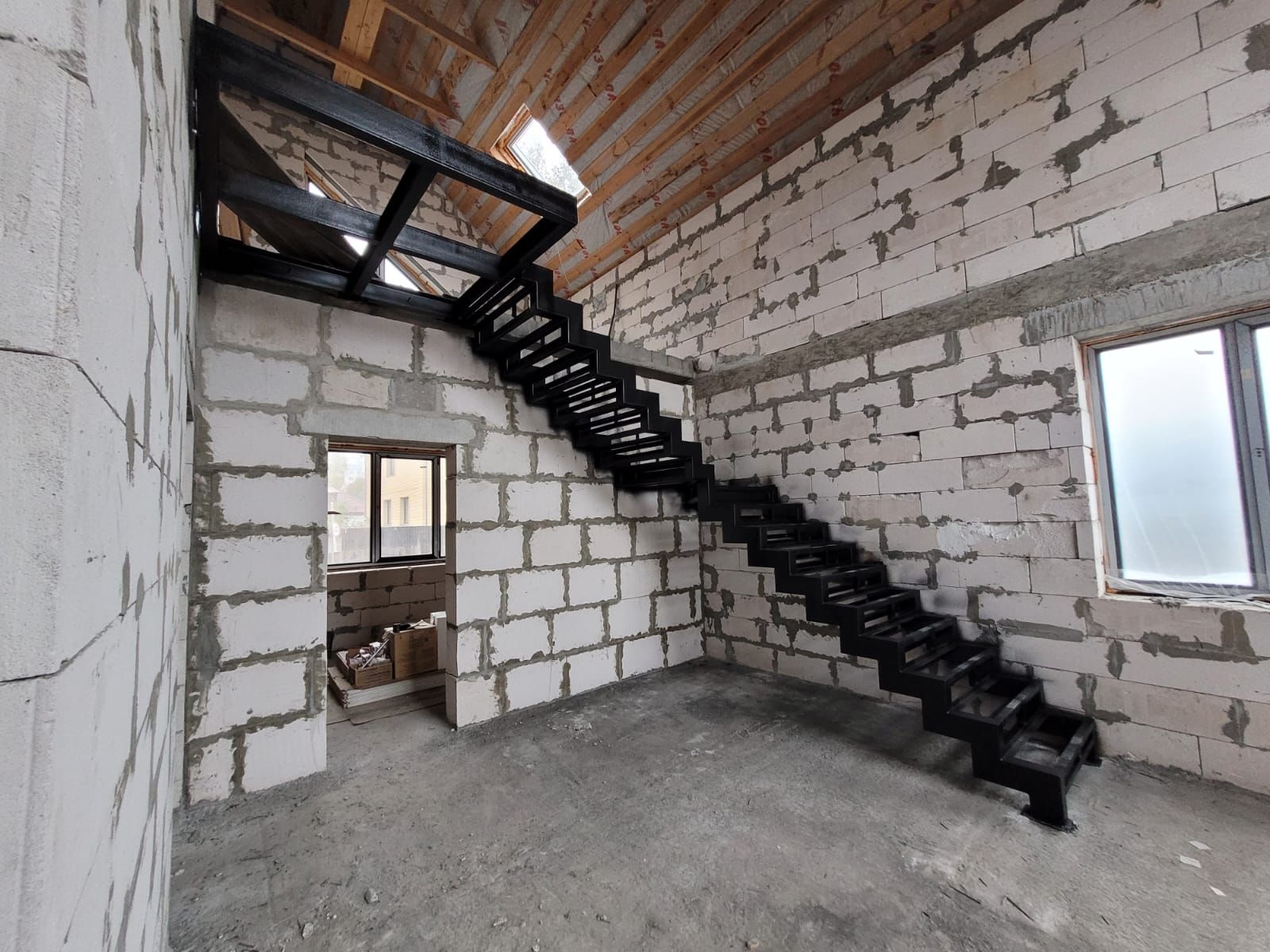

Металлокаркас логично устанавливать на строительном этапе, до завершения чистовой отделки, когда ещё можно нормально работать с крепёжными узлами, закладными, стенами и перекрытиями.

Особенно это важно для конструкций, часть которых должна быть скрыта после ремонта: консольных тетив, опорных столбов, стеновых закладных и некоторых узлов площадок.

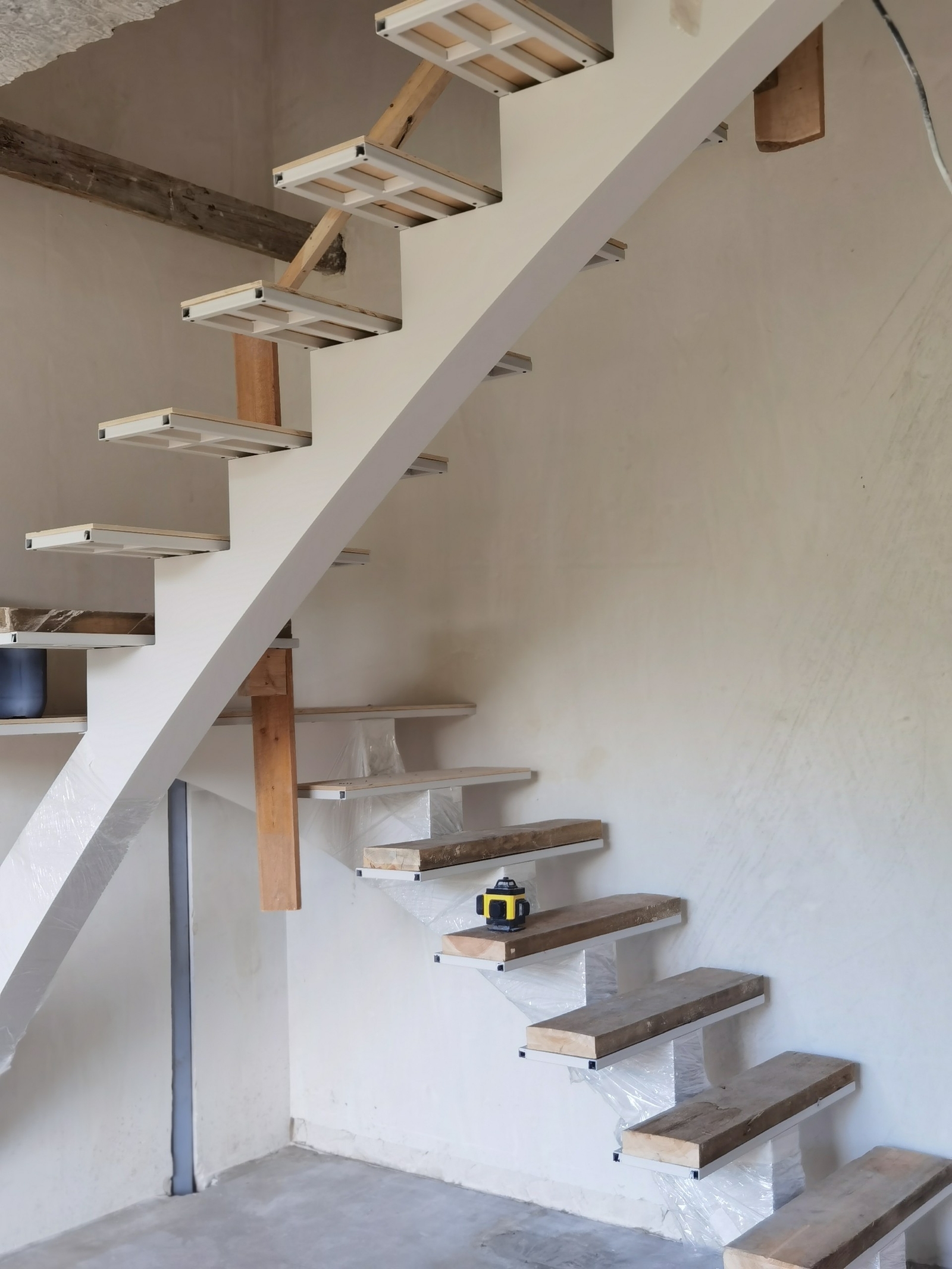

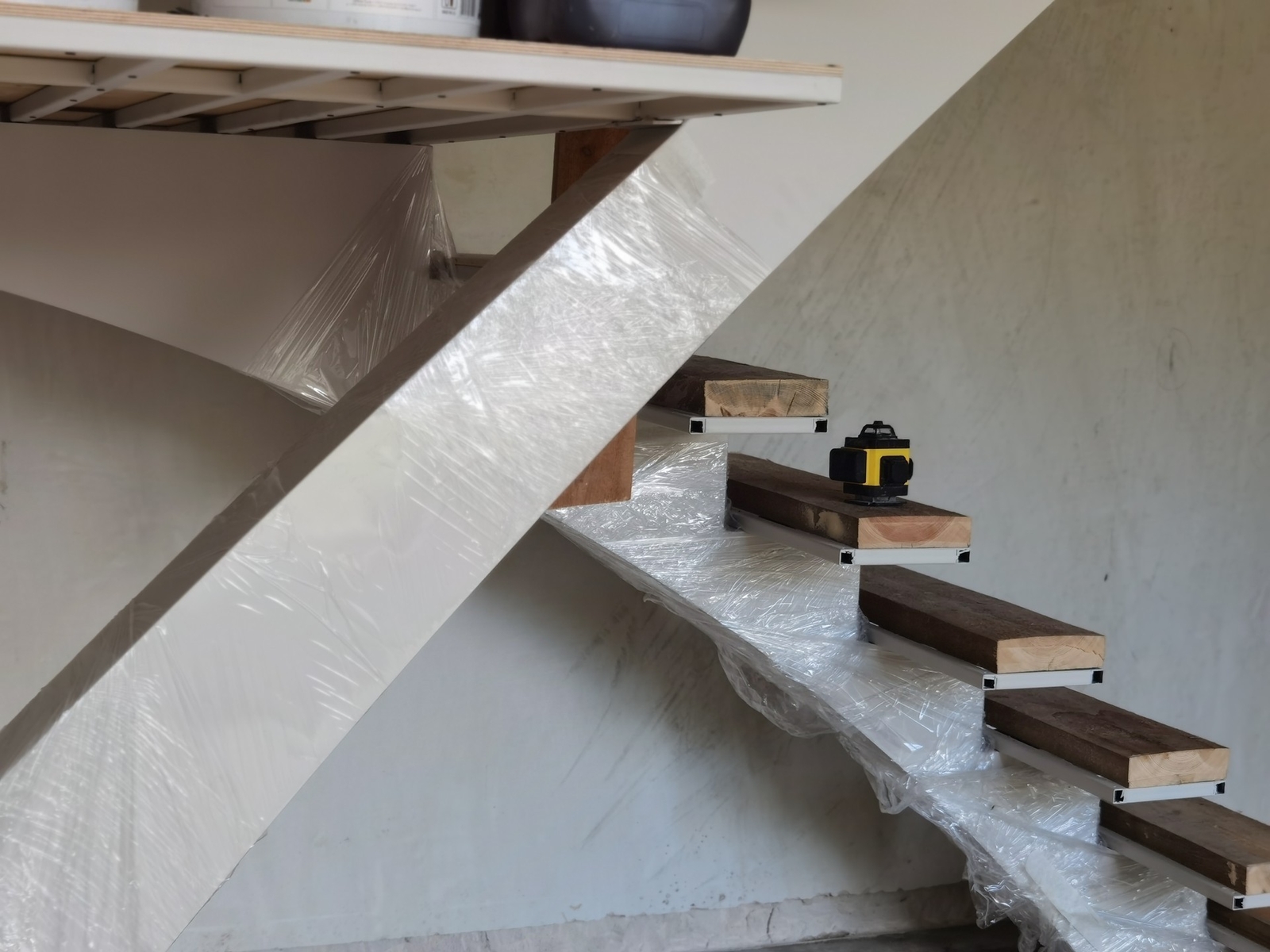

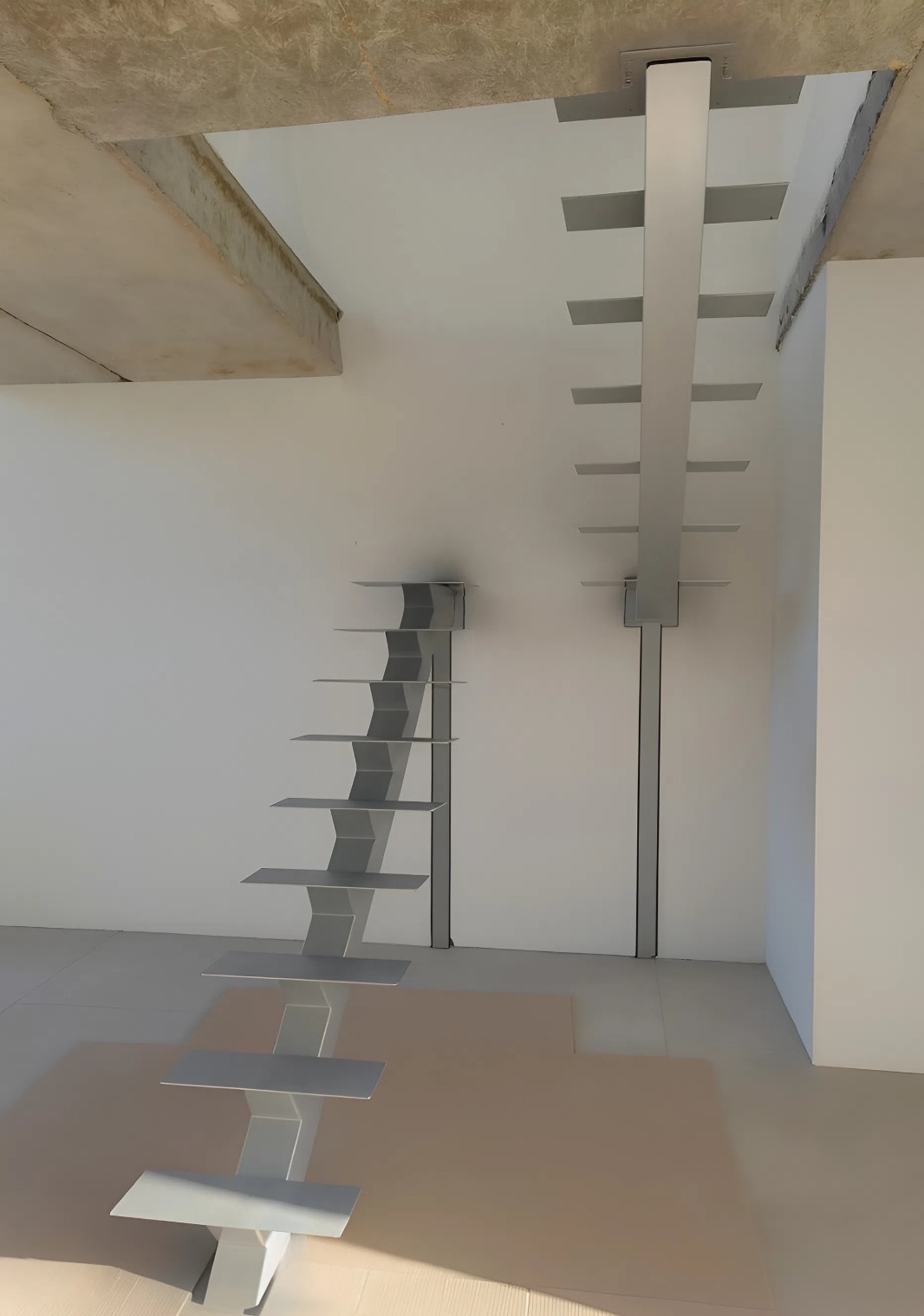

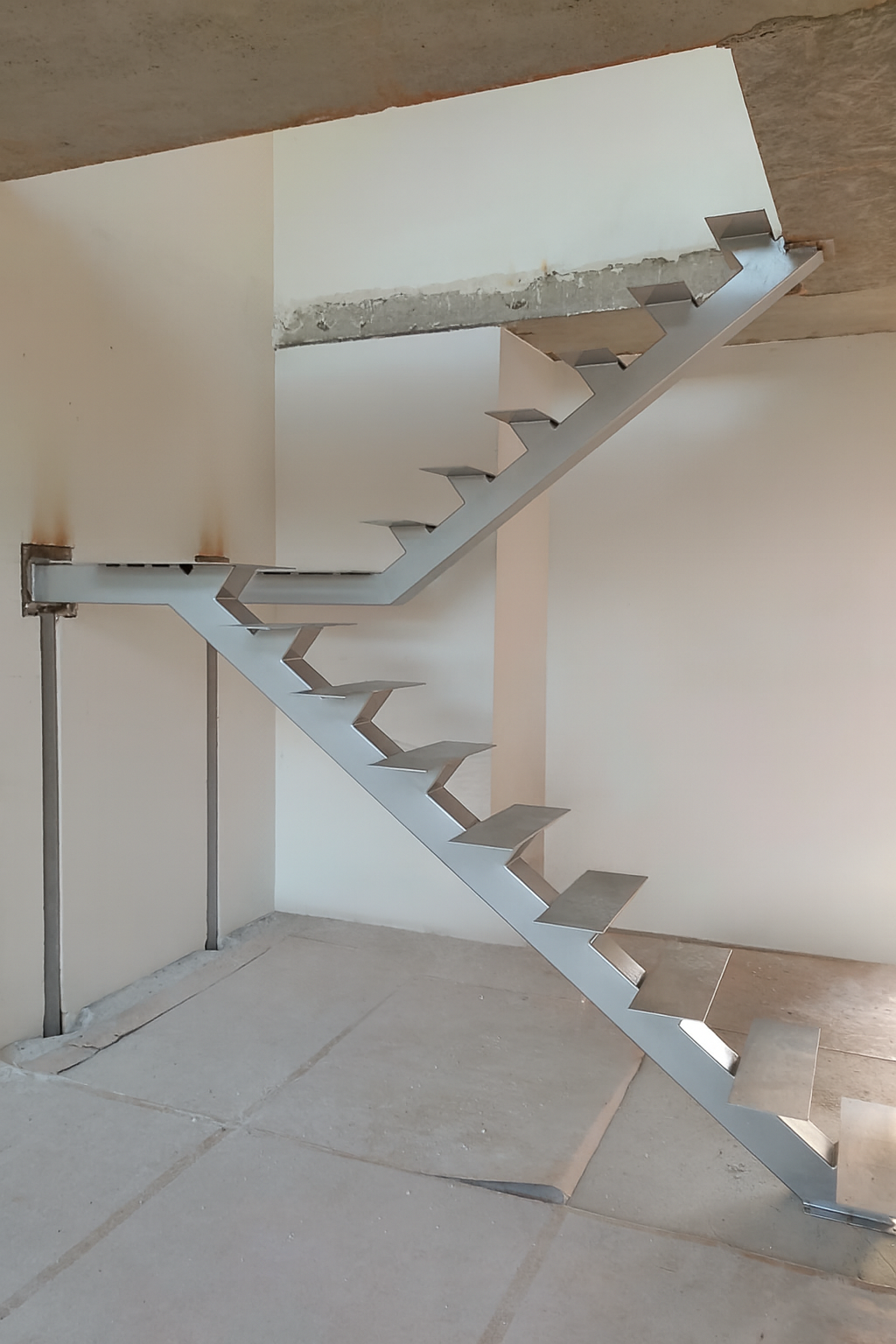

Например, в Серебряном Бору каркас установлен тогда, когда объект ещё находится на строительной стадии. При этом уже сформирована вся геометрия под будущие деревянные ступени, стекло и подсветку.

Это правильная последовательность.

Сначала появляется силовой каркас.

Проверяются:

геометрия марша;

высота ступеней;

плоскости;

параллельность;

крепления;

поведение конструкции под нагрузкой.

И уже затем поверх гарантированно правильной базы появляются дорогостоящие чистовые материалы.

В проектах со сложной архитектурой ComfortSteps заранее согласует также положение стекла, крепёжных точек, подсветки и финишных толщин. Если всё это пытаться решать после готовой штукатурки и пола, инженерная задача превращается в борьбу с уже выполненным ремонтом.

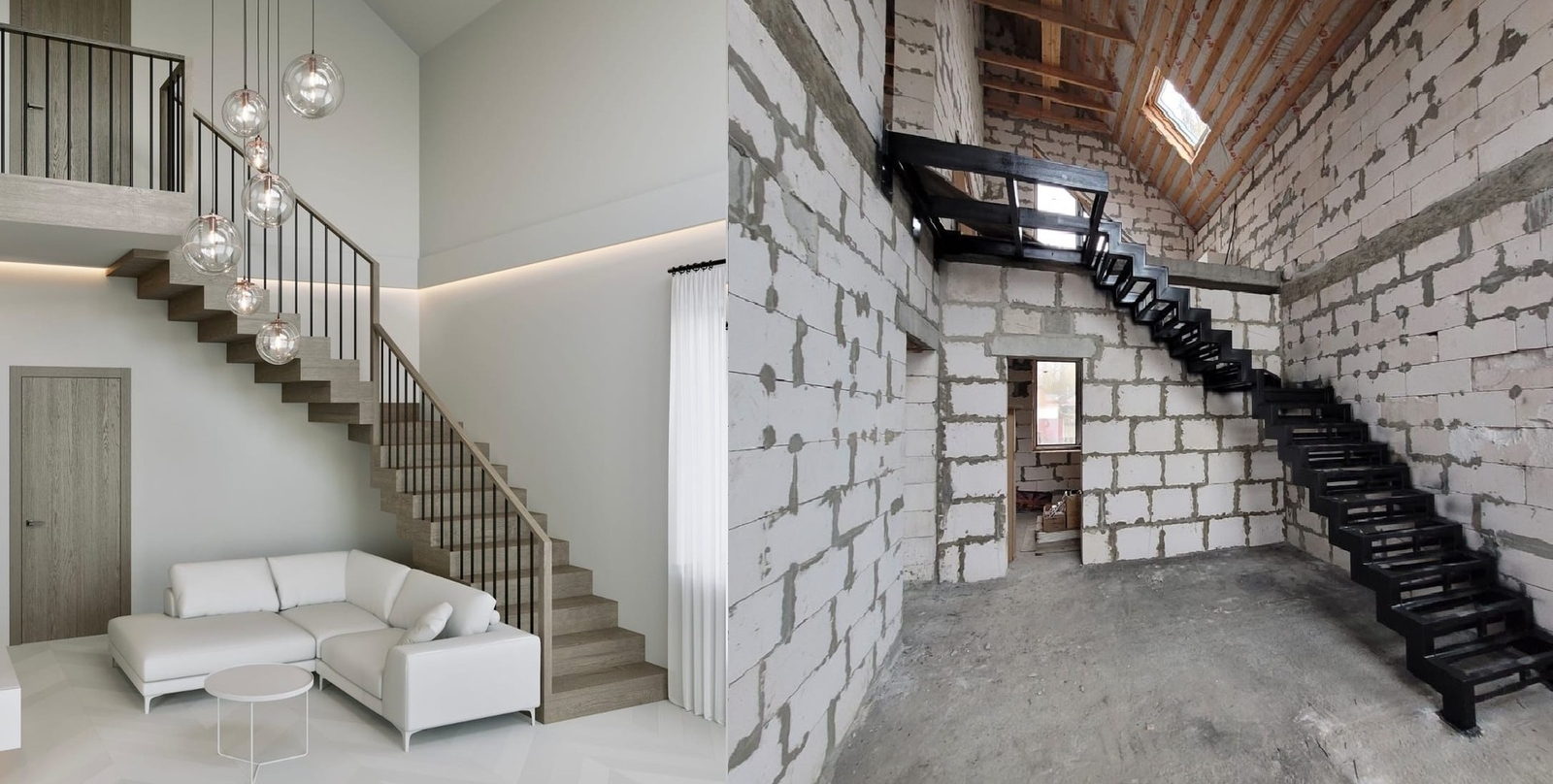

При этом окончательные деревянные ступени, стекло и поручни, наоборот, разумно устанавливать значительно позже — когда основные грязные работы закончены.

Разделение работ на два этапа — нормальная практика.

Сначала устанавливается силовая металлическая конструкция, а чистовая лестница появляется уже значительно позже.

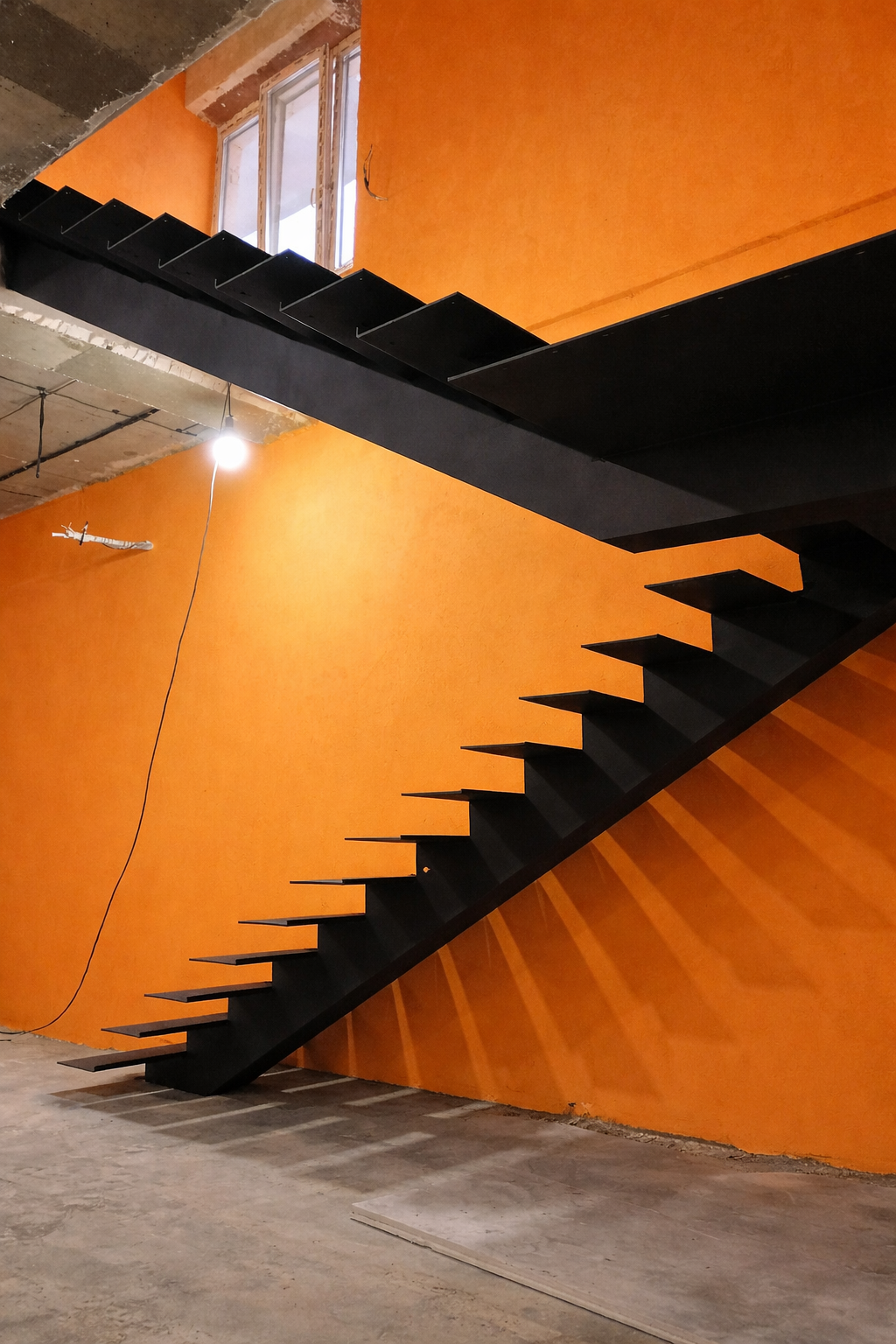

Именно так построен, например, проект в Серебряном Бору: металлический монокосоур уже полностью установлен и выставлен по геометрии, а шпонированные ступени толщиной 100 мм, стеклянное ограждение, поручень и подсветка являются следующими этапами проекта.

Но здесь важно не путать два понятия.

Каркас может находиться в доме во время ремонта.
Готовую чистовую лестницу не стоит превращать в строительный трап.

Если по конструкции временно требуется ходить, это должно происходить в рамках безопасно организованного строительного использования. Сам металлический каркас изначально должен обладать необходимой жёсткостью и не рассчитываться на то, что будущая деревянная обшивка каким-то образом его усилит.

Это принципиальная позиция ComfortSteps.

Дерево и другие чистовые элементы не должны «лечить» слабую металлоконструкцию. Если каркас имеет микродеформации или работает на пределе, тяжёлая обшивка и стеклянное ограждение только увеличат нагрузку и усугубят проблему.

Поэтому правильная последовательность выглядит так:

сначала полностью работоспособный металлический каркас;

затем окончание основных строительных процессов;

после этого — чистовая лестница.

Потому что после изготовления каркаса поздно обнаруживать, что в металле отсутствует место под нужный крепёж или проводку.

Хороший металлокаркас уже на черновом этапе знает, чем он станет после завершения проекта.

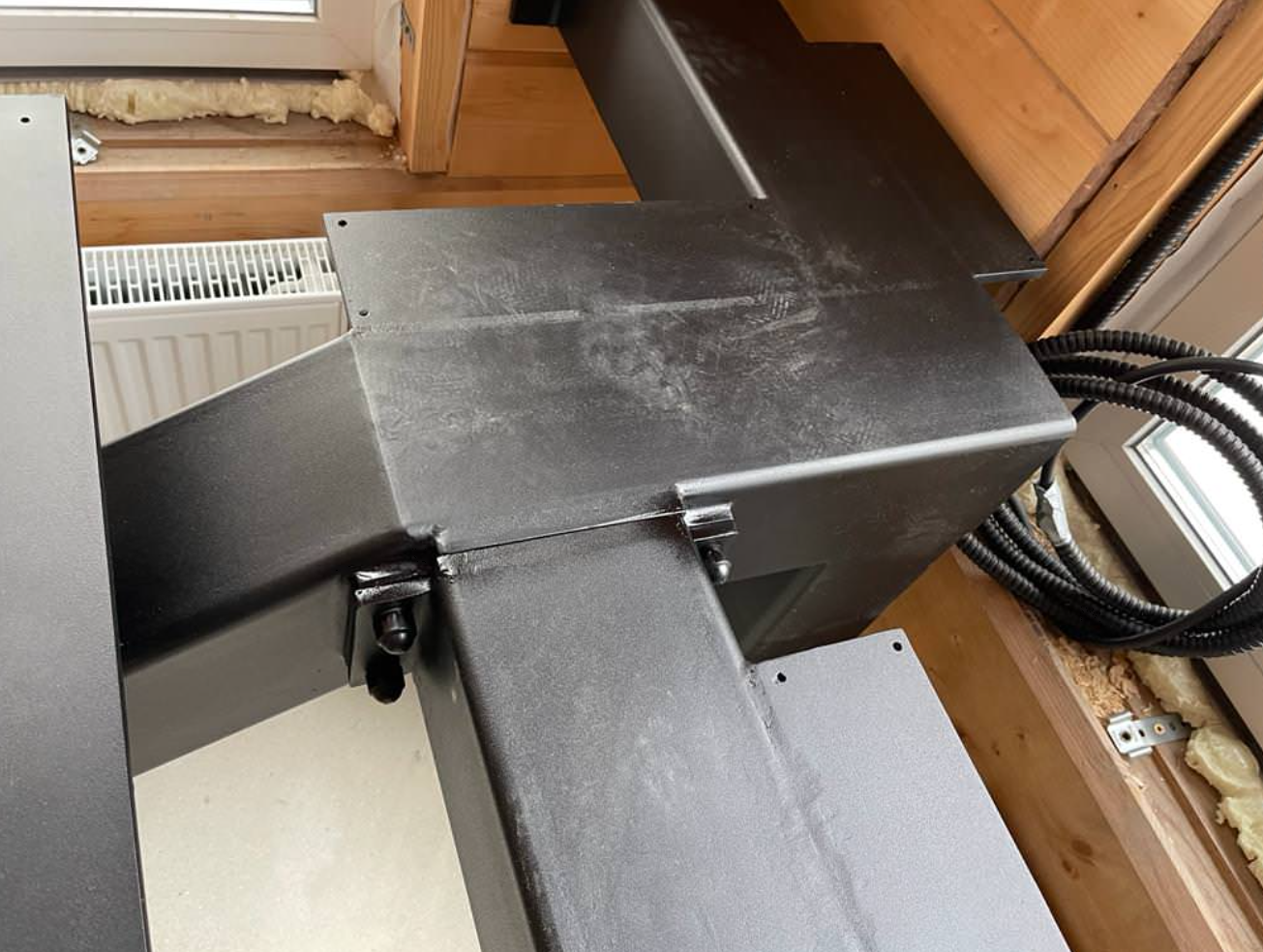

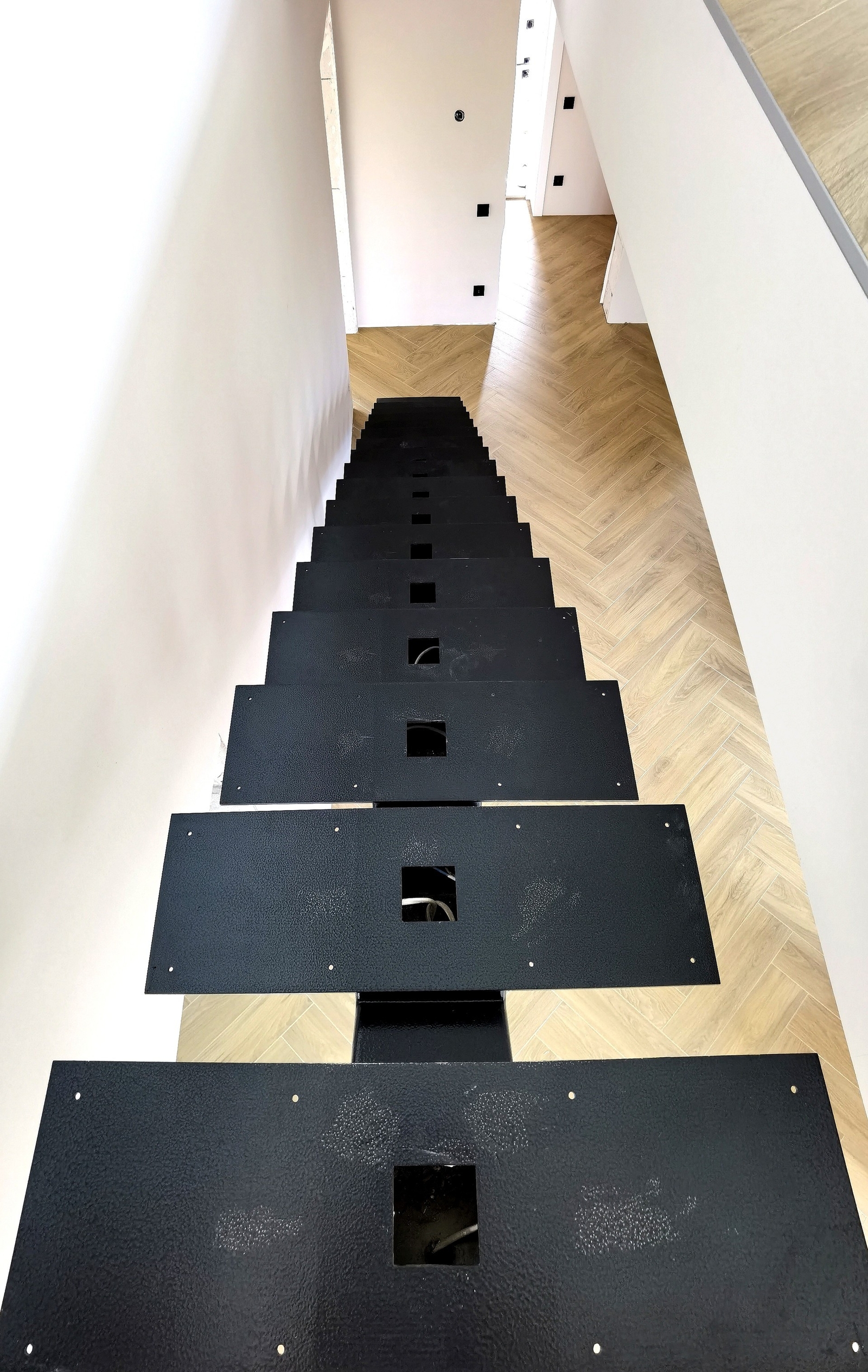

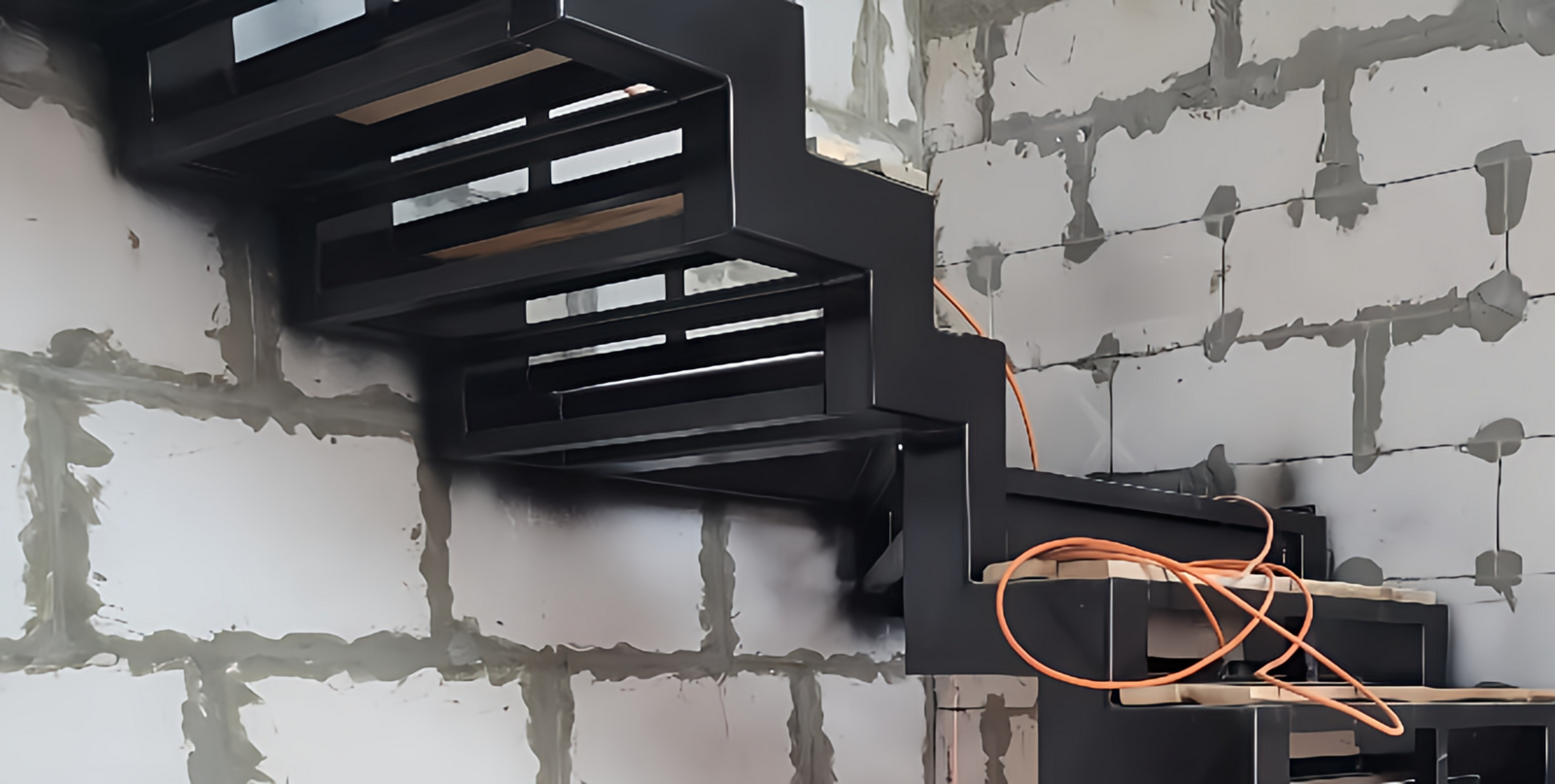

В Желнино в конструкции заранее предусмотрены технические отверстия под вывод подсветки и монтажные зоны. В статье специально подчёркивается: ничего не приходится сверлить и ослаблять уже установленный каркас «по месту».

То же касается дерева.

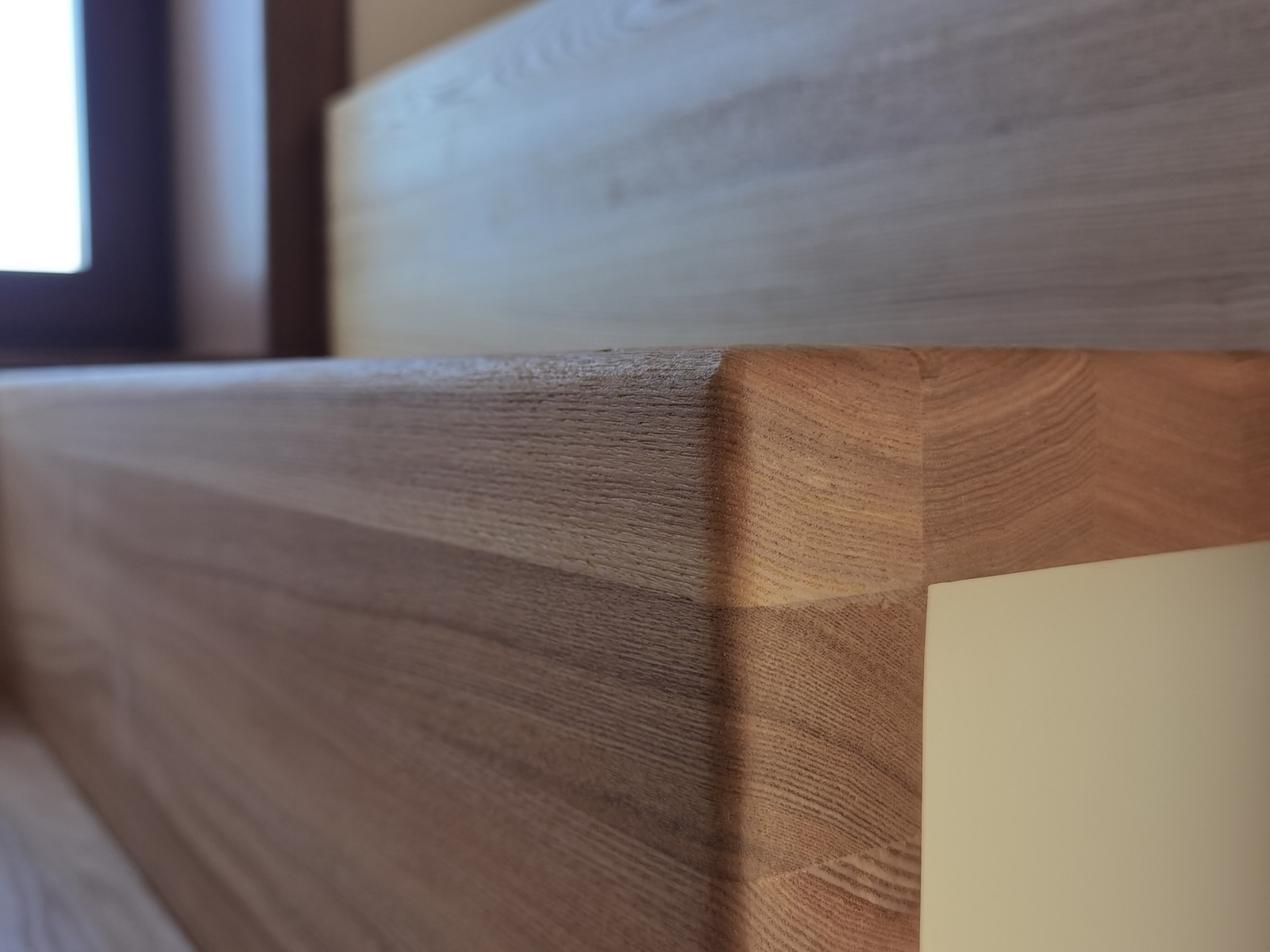

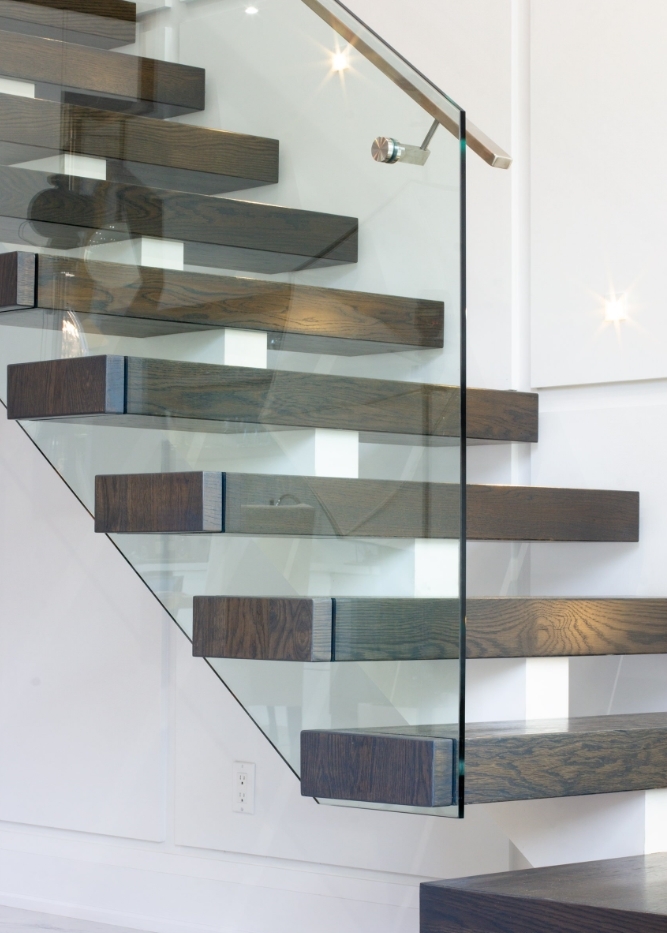

Если будущая ступень имеет толщину 100 мм, это должно быть учтено ещё в металлической геометрии: высоте рамок, посадочных плоскостях, зазорах и положении разворотной площадки. На объекте в Серебряном Бору до изготовления чистовых ступеней уже определены их финальная высота, посадка на металл, трассы света и положение стеклянного ограждения.

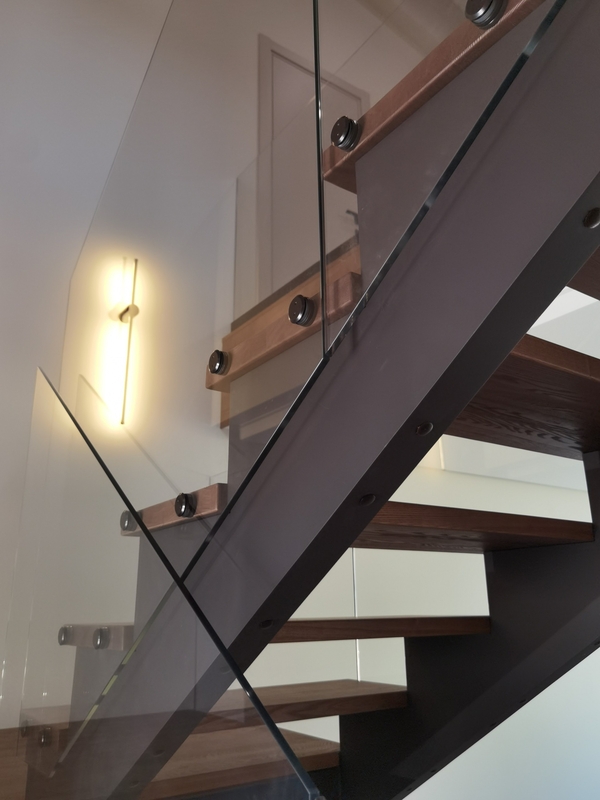

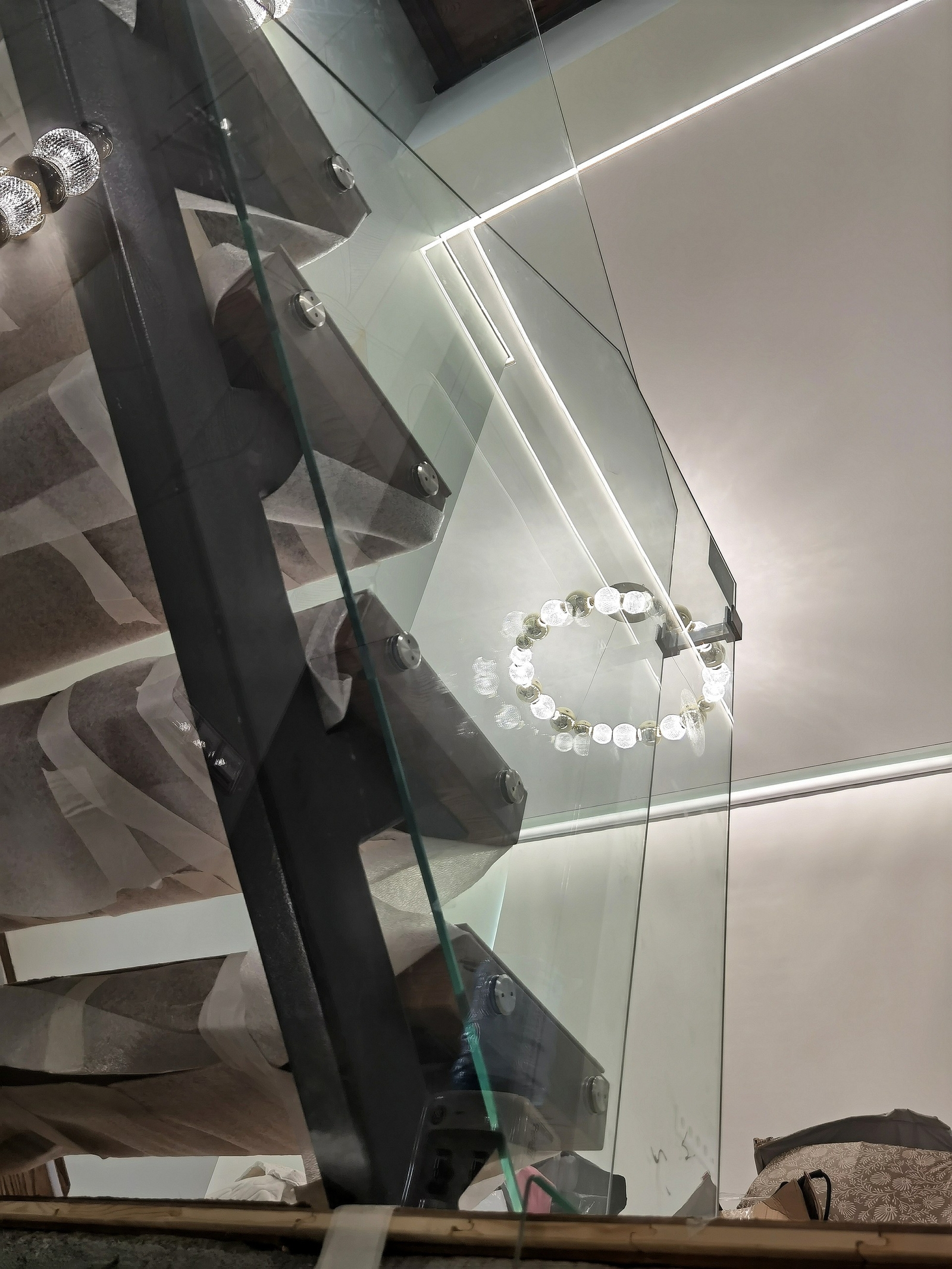

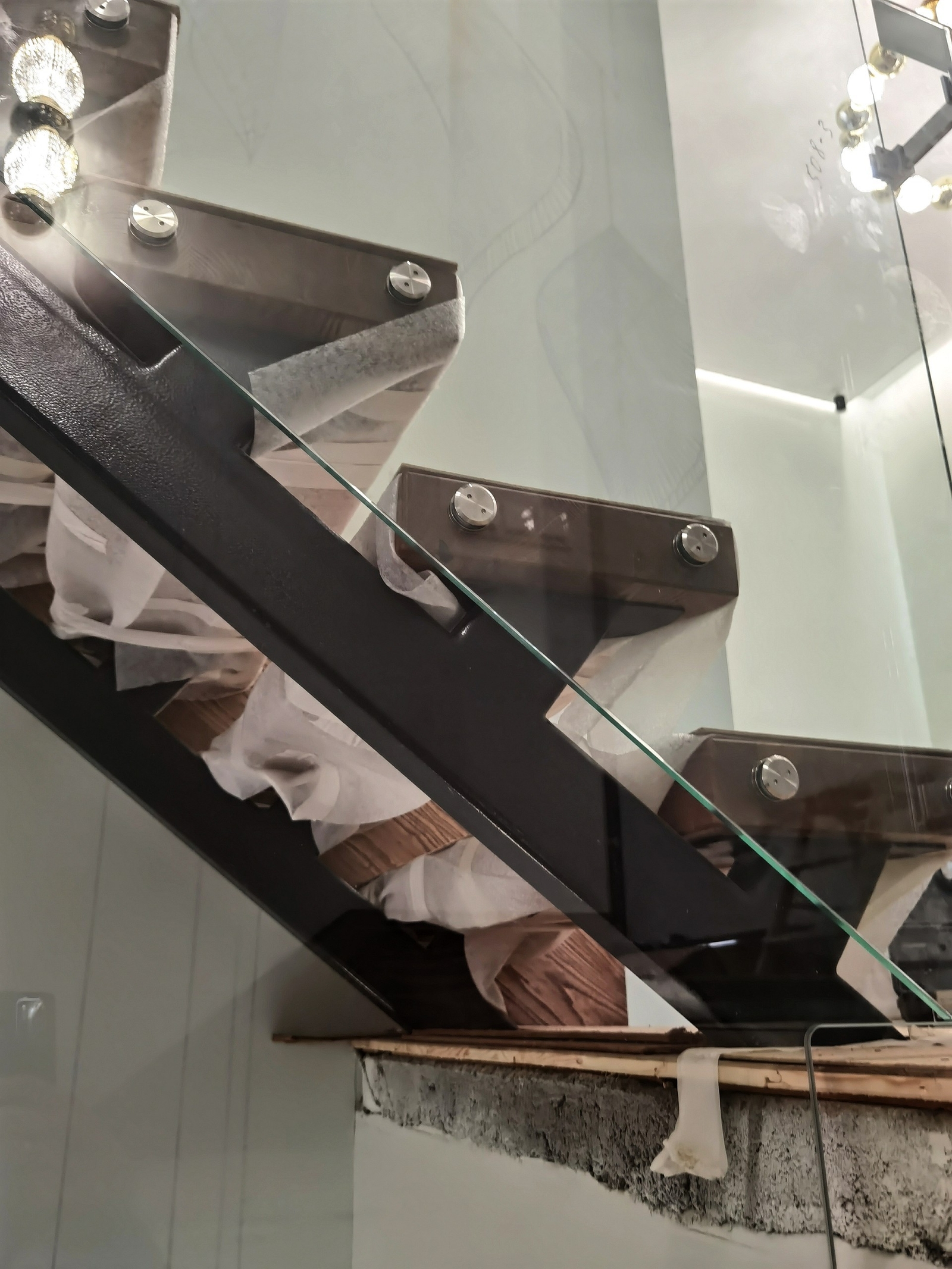

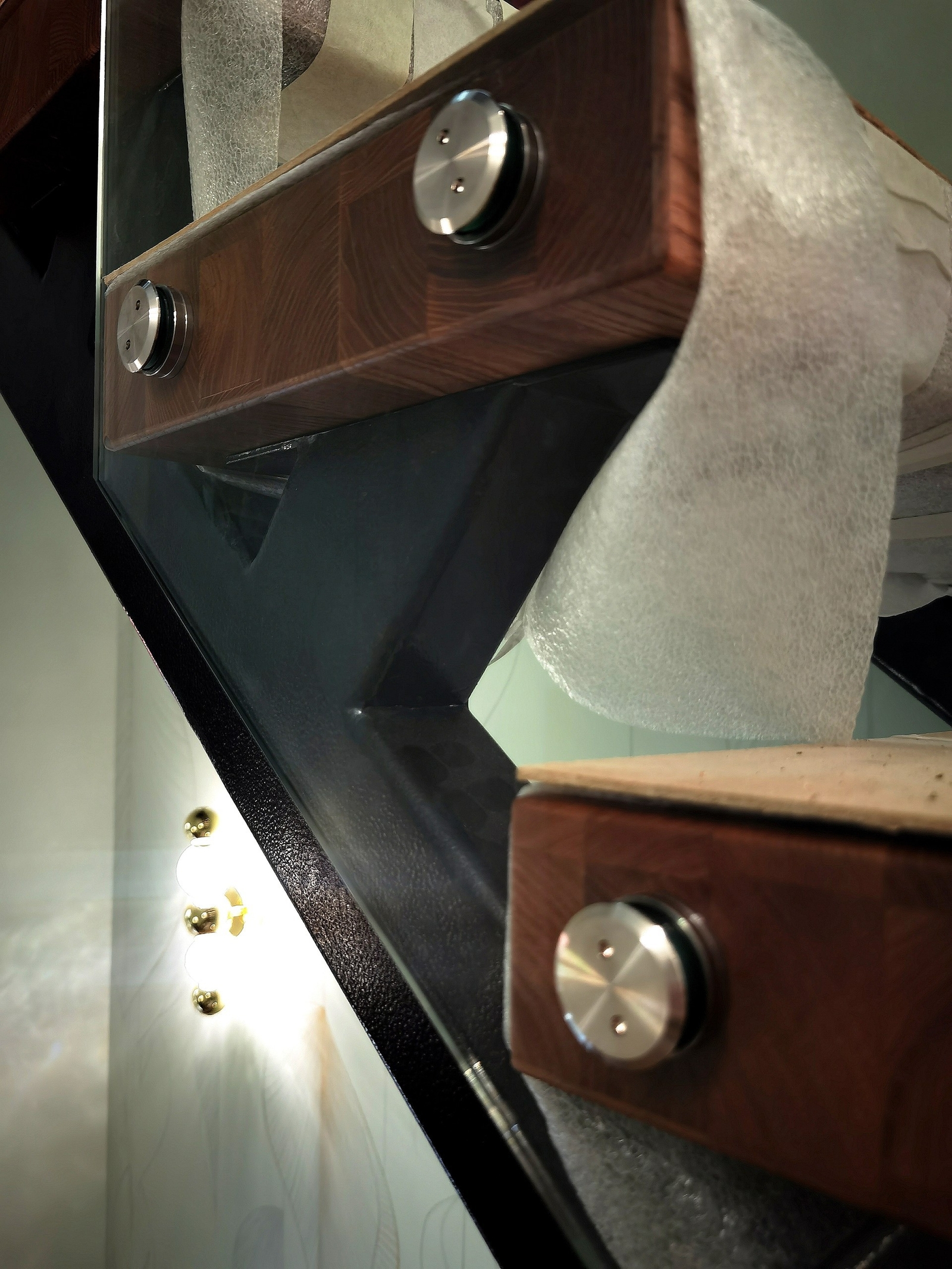

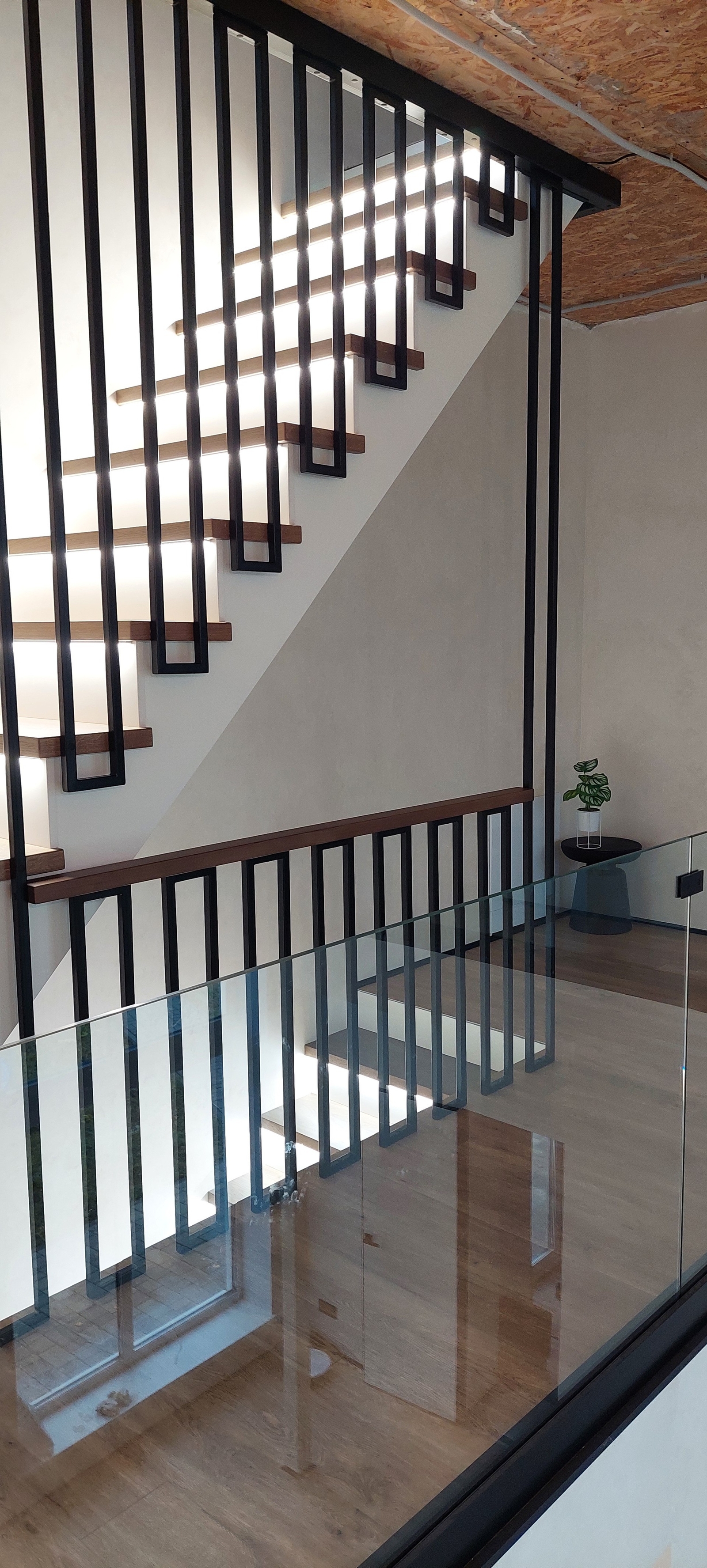

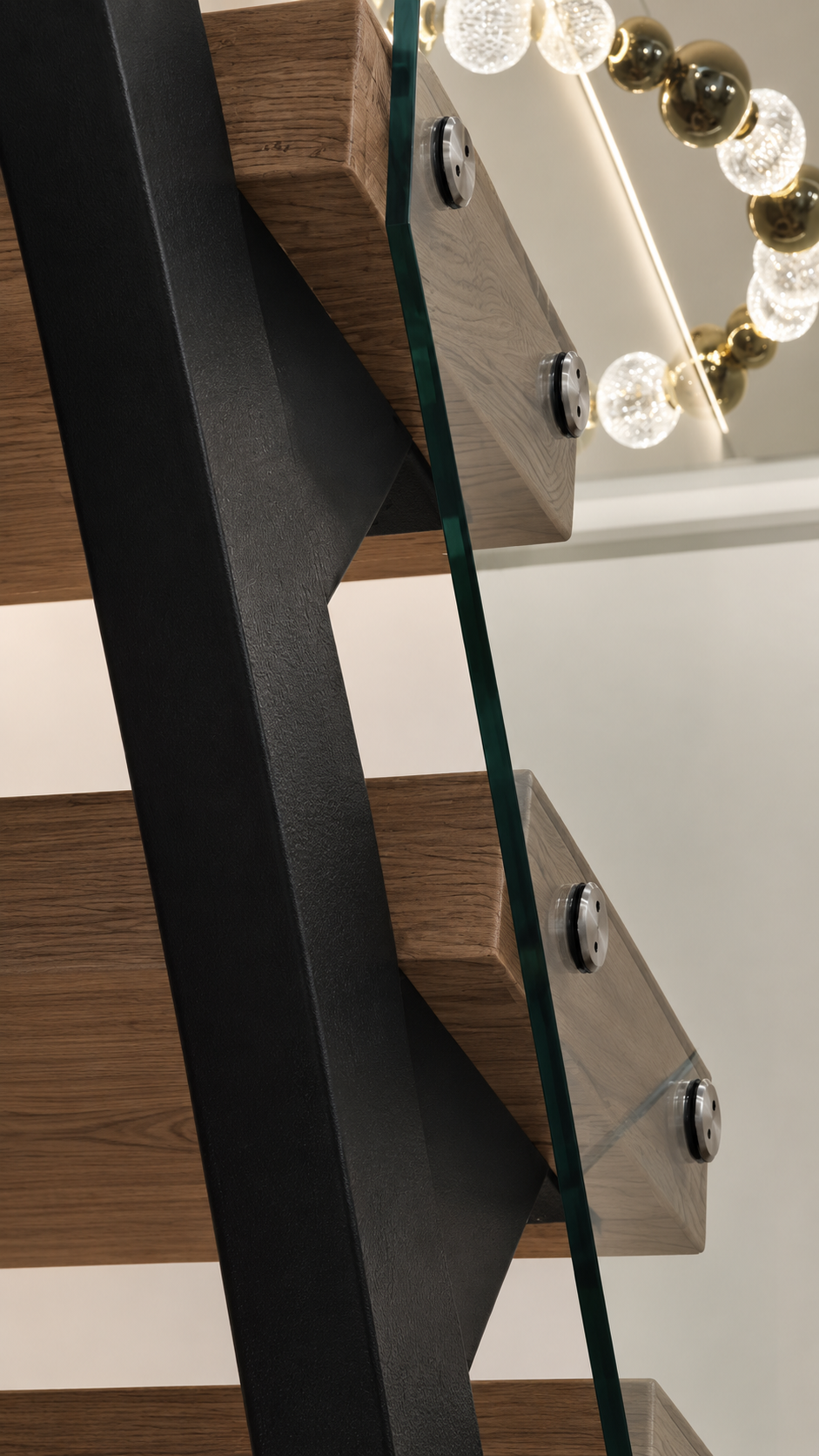

Стекло особенно чувствительно к ошибкам.

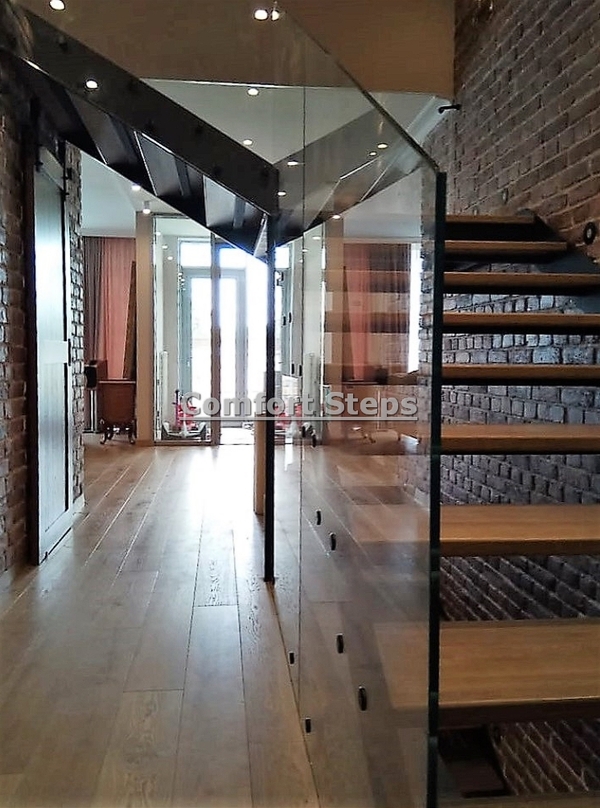

Неправильная плоскость металла потом проявится в несовпадающих зазорах, кривой линии ограждения или ненужных напряжениях. В «Зелёном городе» среди требований к готовому каркасу прямо выделены отсутствие винта, одинаковая высота шага, параллельность ступеней и отсутствие микролюфтов.

Поэтому нормальная последовательность не такая:

металл → потом подумаем о дереве → потом позовём стекольщика → потом электрик где-нибудь протянет провод.

А такая:

сначала проект всей лестницы → затем каркас, уже подготовленный под все следующие системы.

Это, пожалуй, самый полезный вопрос перед заказом.

Человек без инженерного образования не обязан рассчитывать металлоконструкции, но несколько вещей можно оценить ещё до того, как каркас закроется деревом.

Во-первых, спросить у подрядчика что именно будет установлено на каркас после него. Если металл проектируется без понимания толщины ступеней, типа ограждения, веса обшивки и расположения подсветки — это уже тревожный признак.

Во-вторых, посмотреть на конструкцию ступеней. Если большие рамки висят на двух небольших трубках или приварены к косоуру минимальными узлами, визуальный размер рамки не спасает её от кручения.

В-третьих, важна сама силовая схема. Есть ли у коробчатого косоура внутренние фермы или диафрагмы? Как устроена поворотная площадка? Куда передаётся нагрузка? Как марш связан с перекрытием и стенами?

В-четвёртых, геометрия должна быть чистой ещё до обшивки: одинаковая высота шага, параллельность ступеней, отсутствие винта и волн, отсутствие люфтов. Эти параметры ComfortSteps отдельно контролирует именно на металлической стадии.

В-пятых, каркас надо оценивать не только глазами, но и ногами.

Правильный каркас не должен давать выраженной вибрации, пружинить, проворачиваться под человеком или издавать металлическую «музыку». В собственных проектах ComfortSteps именно отсутствие этих ощущений рассматривается как нормальное состояние лестницы, а не как дополнительное преимущество.

И наконец, очень показателен подход подрядчика к запасу конструкции.

В материалах ComfortSteps приведены реальные примеры чужих каркасов из металла 2–3 мм и небольших профильных труб без ферм, рёбер и подготовки под будущую отделку. Внешне некоторые из них выглядят вполне аккуратно, но уже на стадии обследования видно, что установка тяжёлого дерева или стекла только увеличит проблемы.

Поэтому основной критерий можно сформулировать просто:

хороший металлокаркас проектируют не для того, чтобы он выдержал собственный вес и одного человека. Его проектируют под всю будущую лестницу и весь срок её эксплуатации.
