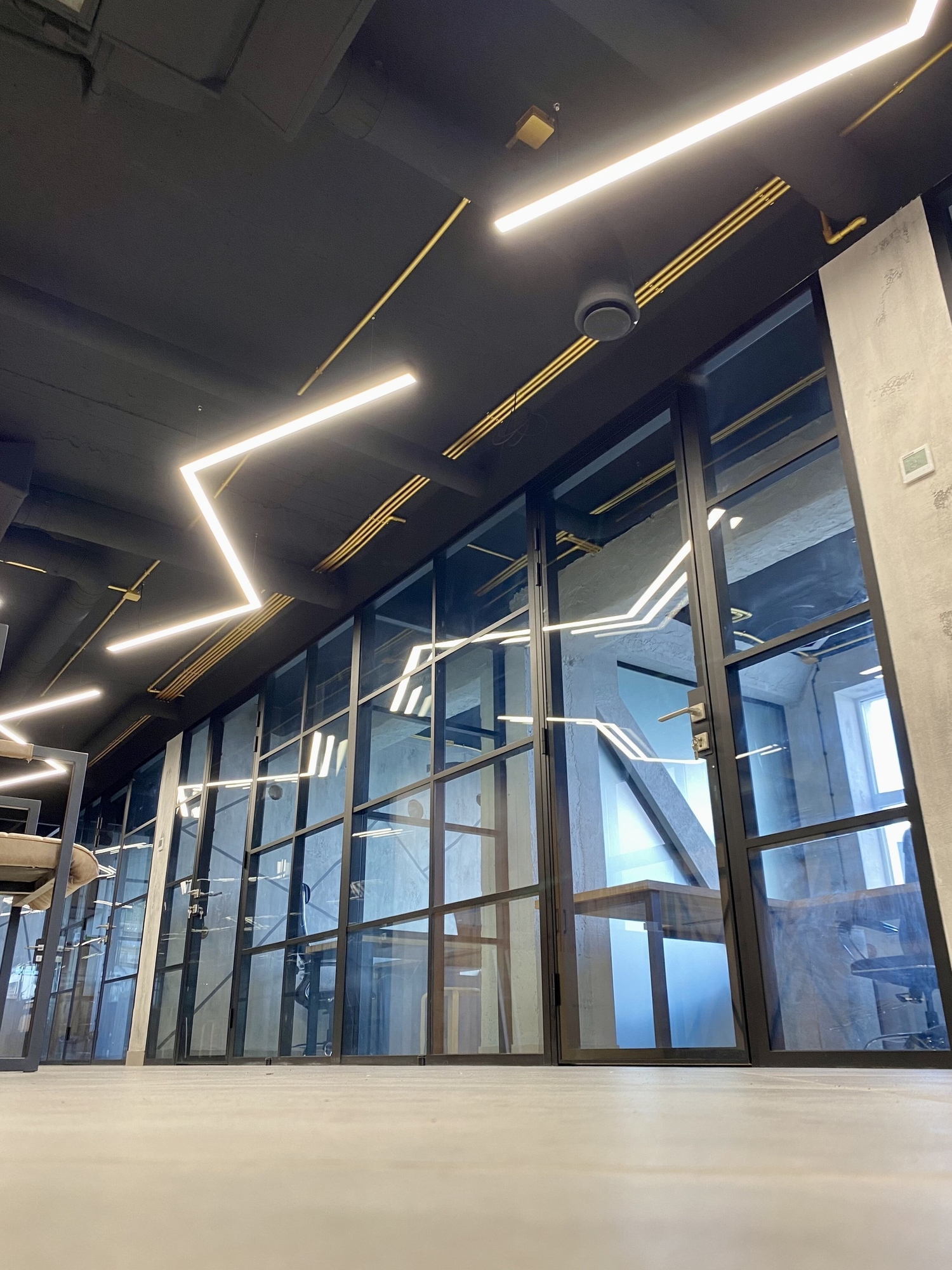

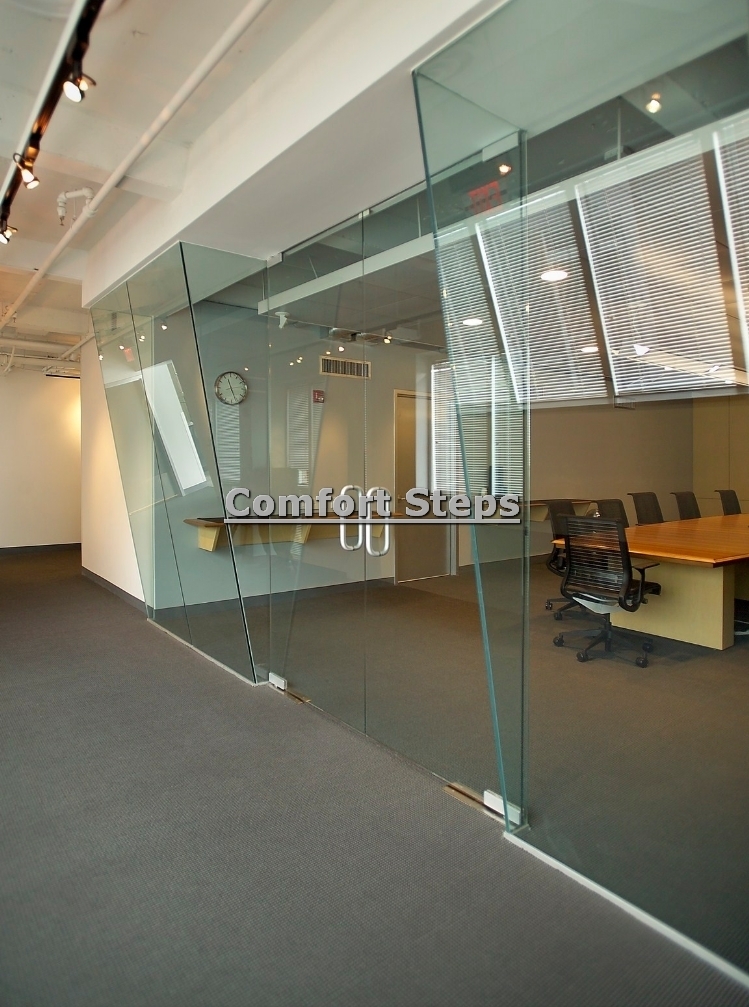

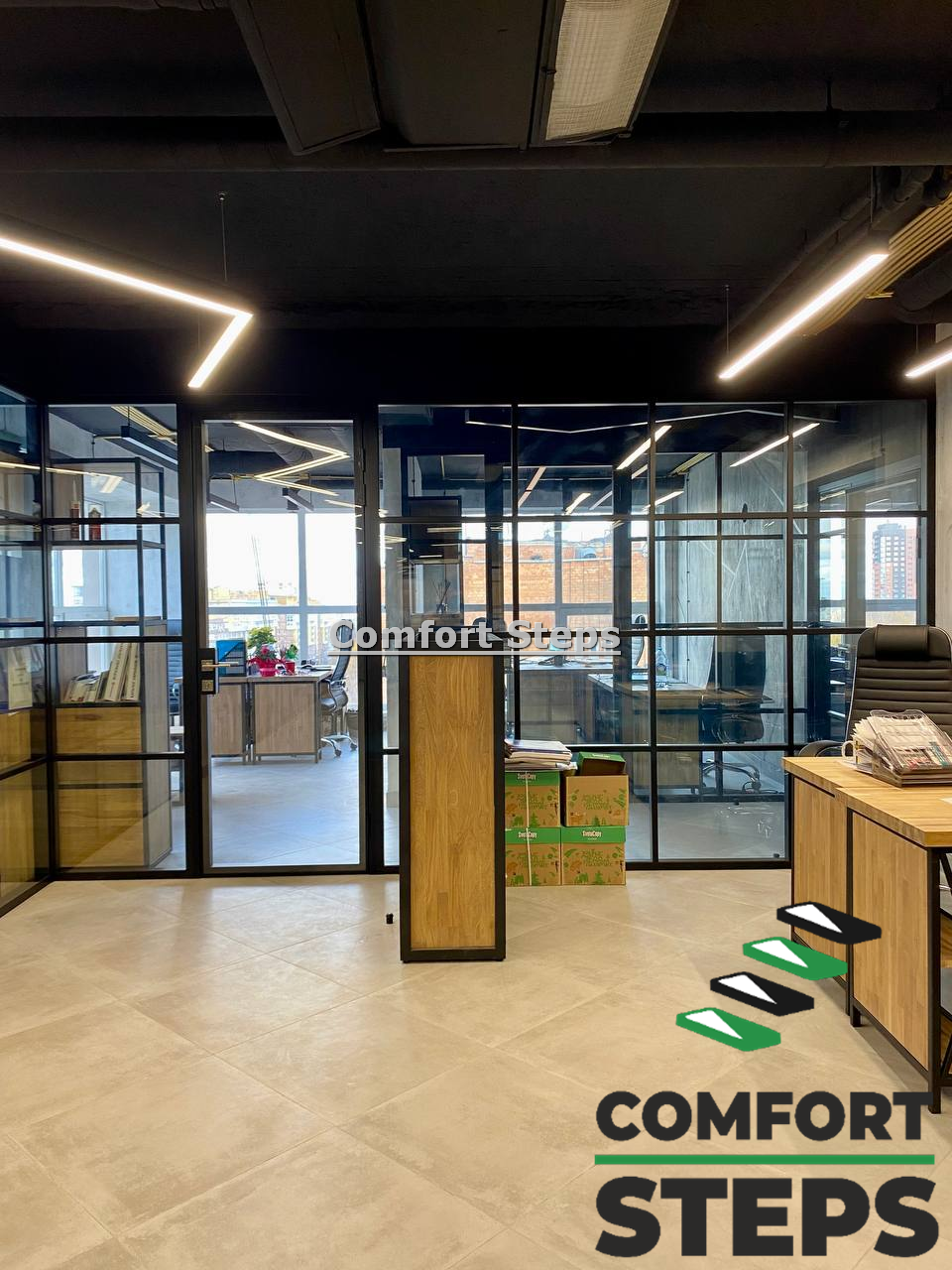

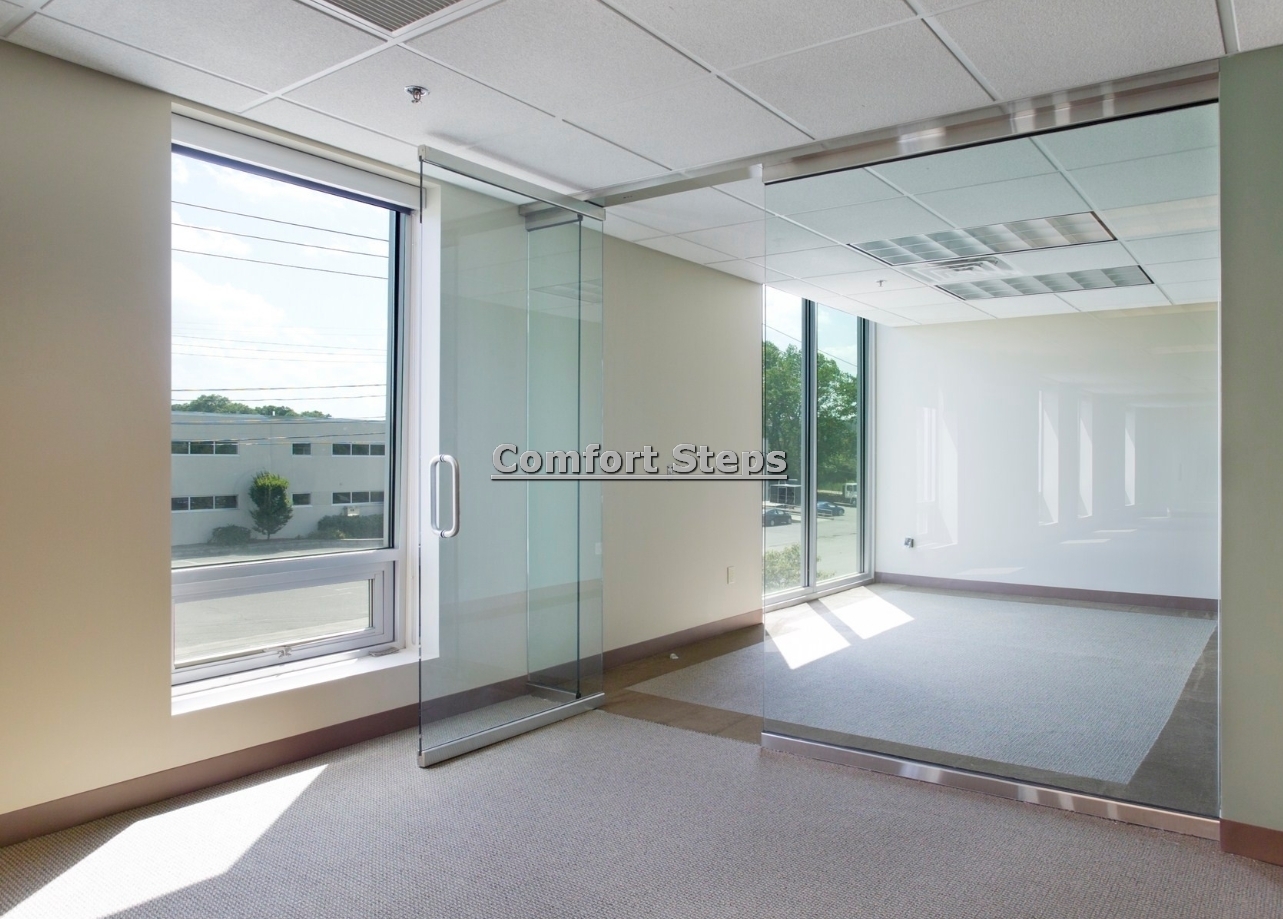

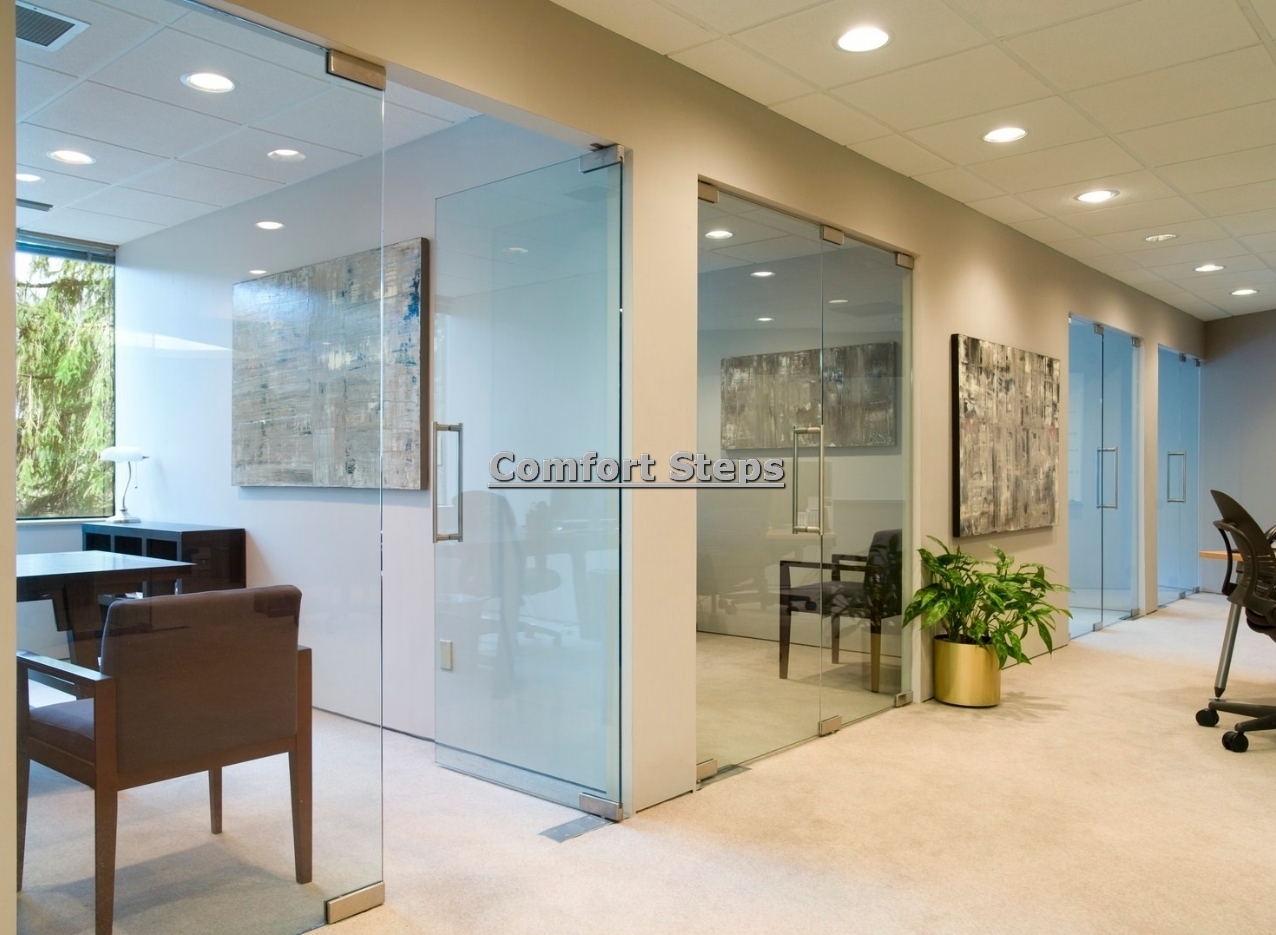

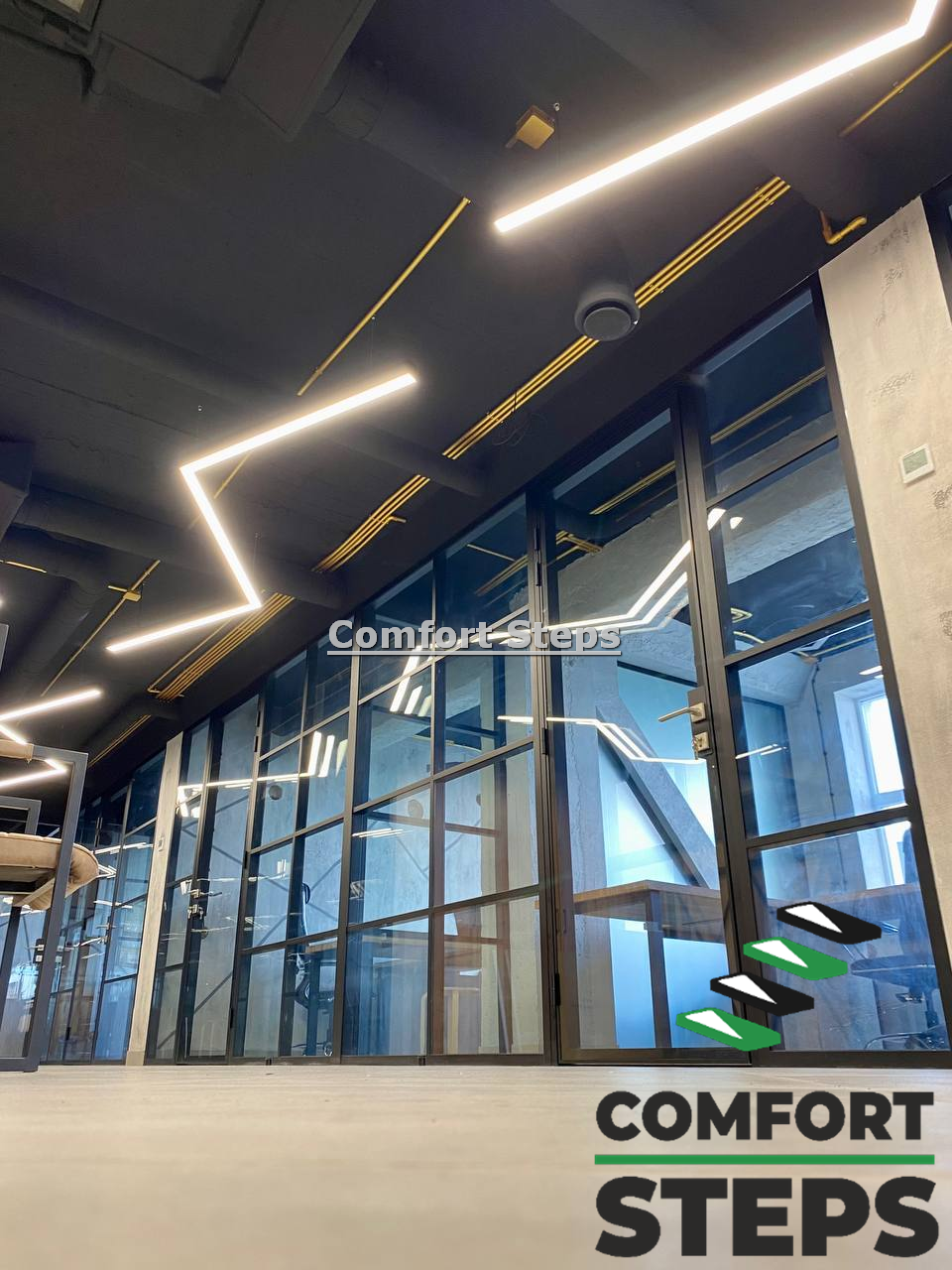

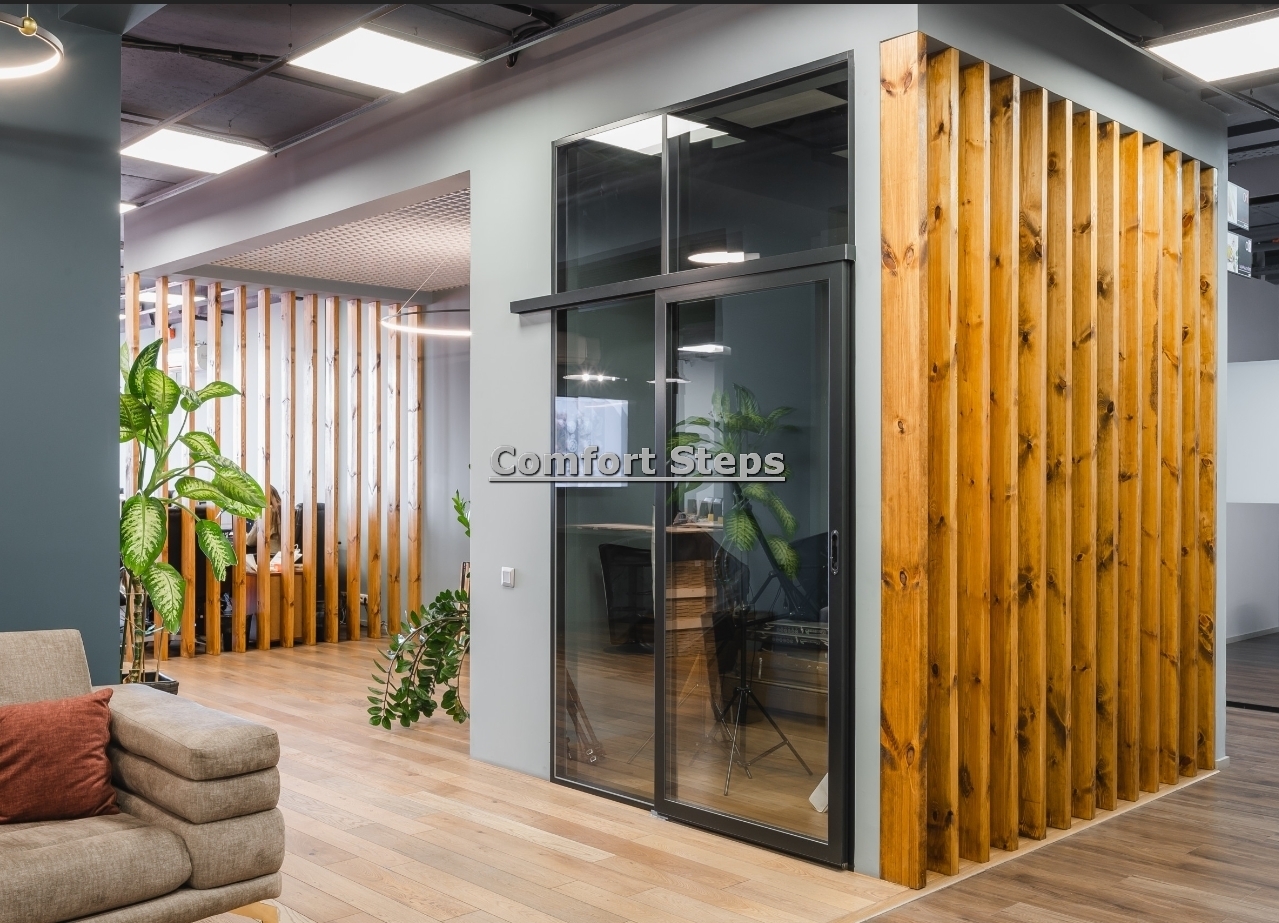

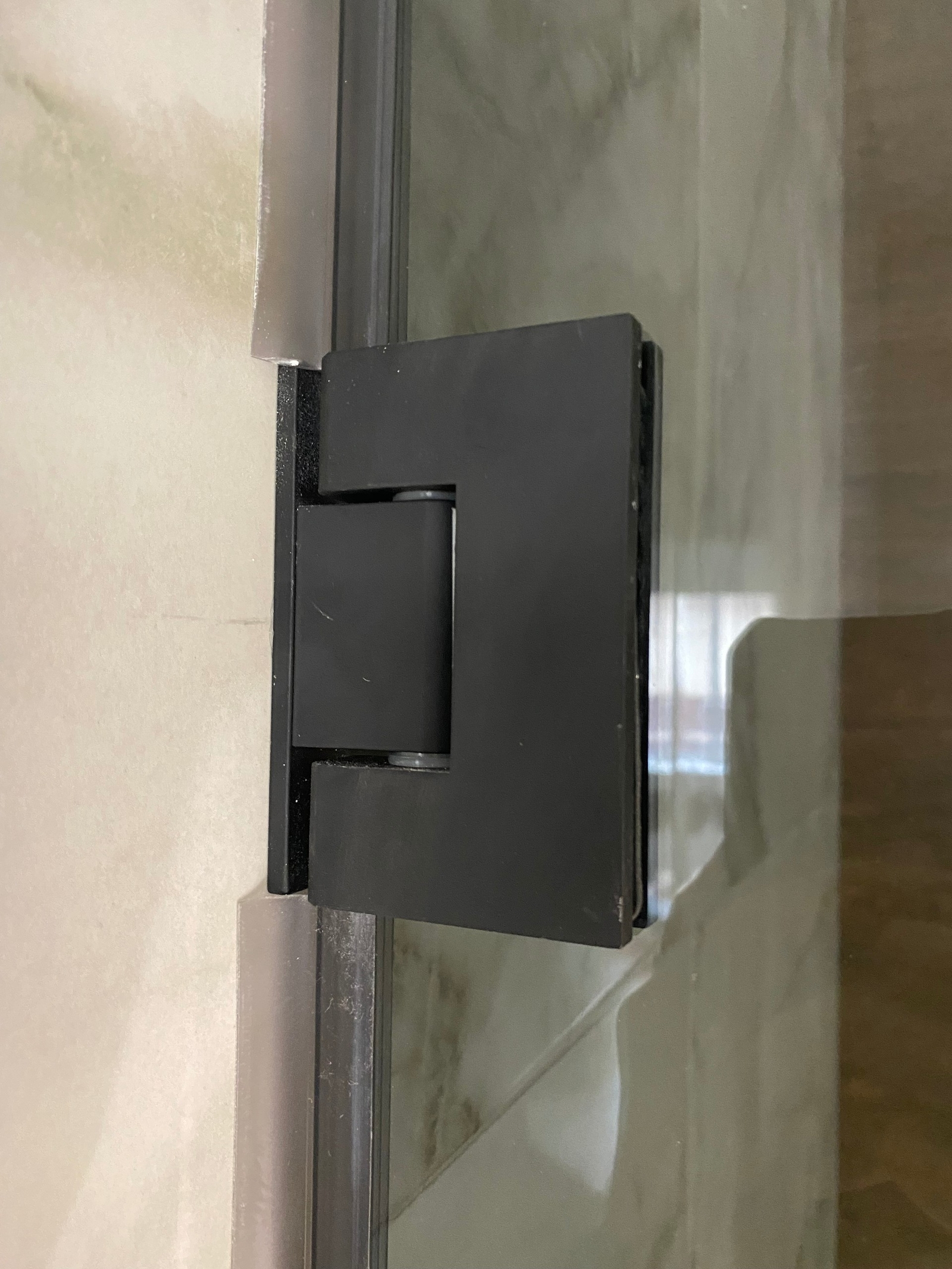

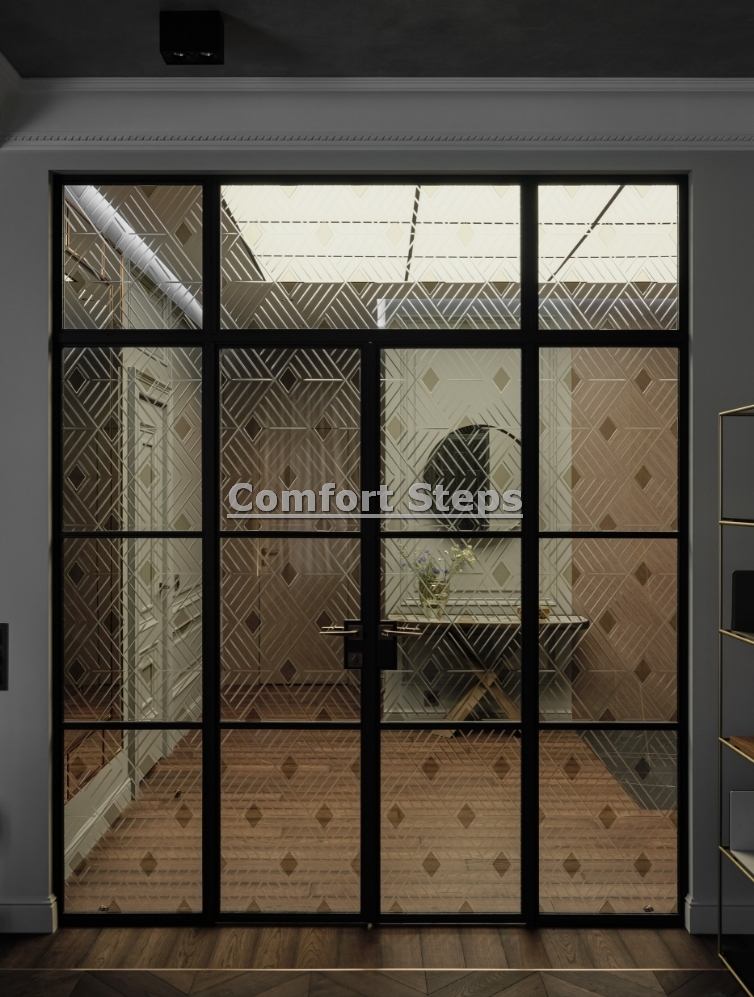

Стеклянные ограждения и перегородки — чистая геометрия, надёжность и свет

Здесь сначала нужно убрать терминологическую путаницу. «Закалённое» и «триплекс» — не взаимоисключающие понятия.

Закалка — это термическая обработка отдельного стеклянного полотна. После неё стекло становится значительно прочнее обычного и при разрушении рассыпается на множество небольших фрагментов вместо крупных острых осколков. Именно такое поведение закалённого стекла ComfortSteps отдельно разбирал в собственных материалах. Производители архитектурного стекла также указывают, что закалённое стекло обычно примерно в 4–5 раз прочнее обычного float-стекла.

Триплекс — другая технология. Это два или несколько стеклянных слоёв, соединённых промежуточной полимерной плёнкой. И эти отдельные стеклянные слои сами тоже могут быть закалёнными.

Поэтому в серьёзных ограждениях корректнее сравнивать:

монолитное закалённое стекло 10 мм

и

многослойный триплекс, например 6+6 или 8+8, собранный из закалённых полотен.

При разрушении обычное закалённое полотно теряет свою исходную целостность и рассыпается. У триплекса разрушившиеся фрагменты удерживаются промежуточным слоем, поэтому полотно способно сохраняться как единая повреждённая плоскость и не образовывать сразу открытый проём. Именно в этом его главное преимущество с точки зрения остаточной безопасности.

Поэтому вопрос не сводится к «триплекс прочнее закалки».

Это разные свойства:

закалка повышает механическую прочность отдельного стекла;
ламинирование обеспечивает удержание фрагментов после разрушения.

В проектах, где последствия потери полотна особенно критичны либо стекло участвует в пространственной работе лестницы, многослойная система имеет серьёзное преимущество. Например, на одном из монокосоуров ComfortSteps применяется триплекс 8+8 на торцевых точечных держателях, где стекло не просто закрывает край марша, а участвует в жёсткости всей системы.

Одна из самых примитивных ошибок — выбирать стекло по принципу:

чем толще, тем безопаснее.

Толщина действительно важна, но сама по себе она ничего не говорит о том, как будет работать готовое ограждение.

Нужно одновременно учитывать:

тип стекла — монолитное закалённое или многослойное;
размеры полотна;
высоту ограждения;
длину свободного пролёта;
количество и расположение креплений;
способ опирания;
расстояние от крепления до края стекла;
наличие отверстий и вырезов;
геометрию марша;
тип основания;
назначение ограждения;
участие стекла в жёсткости самой лестницы.

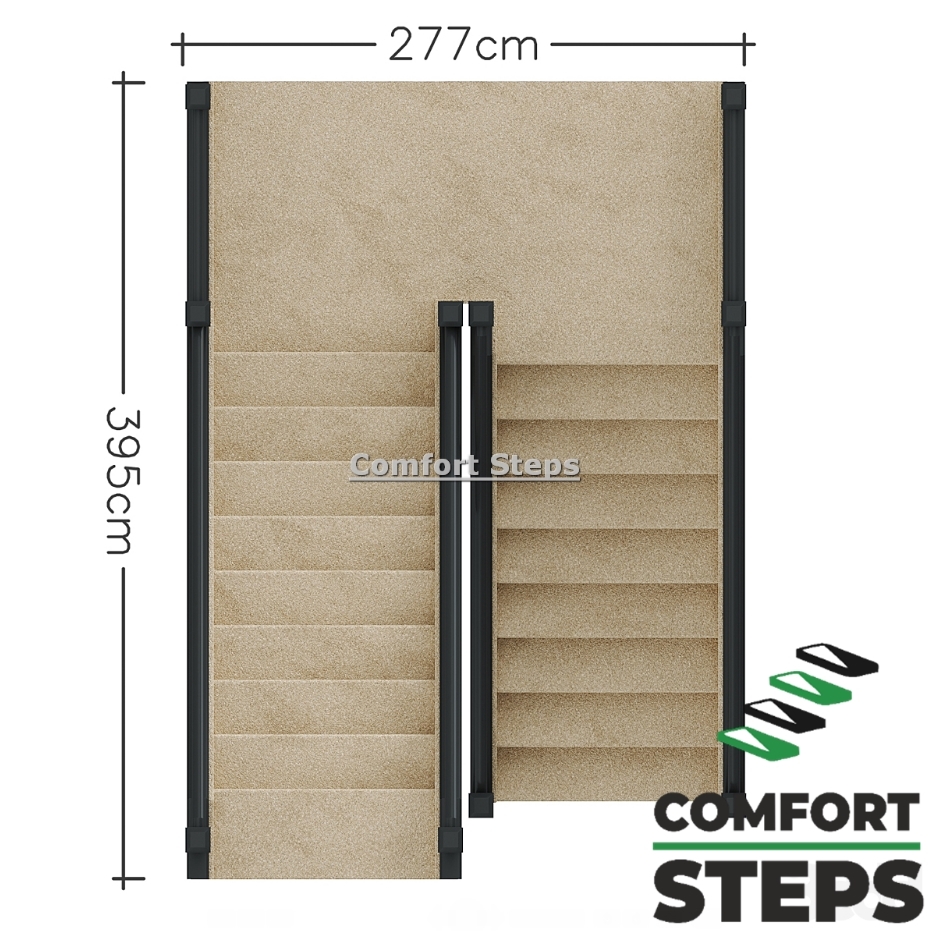

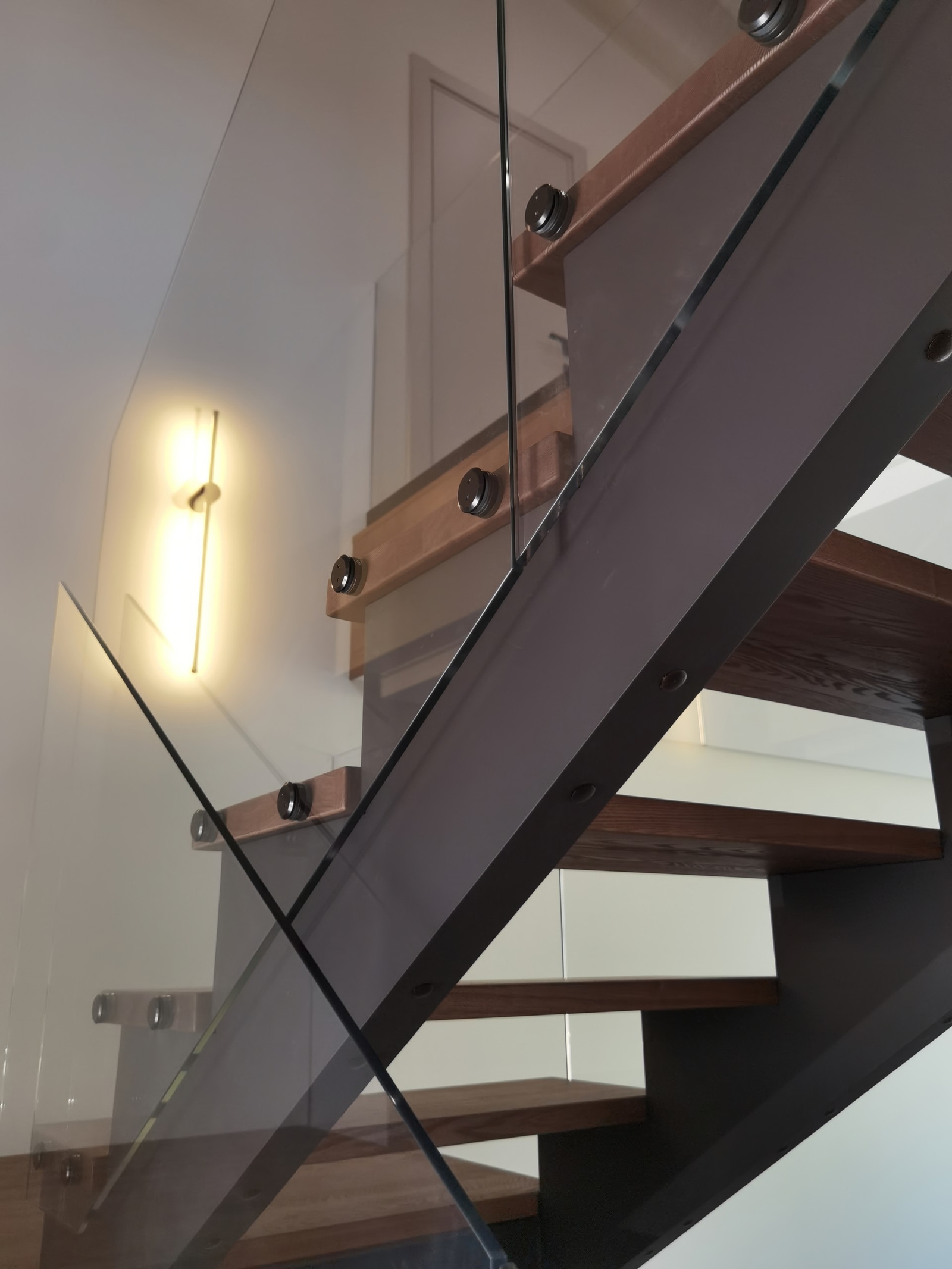

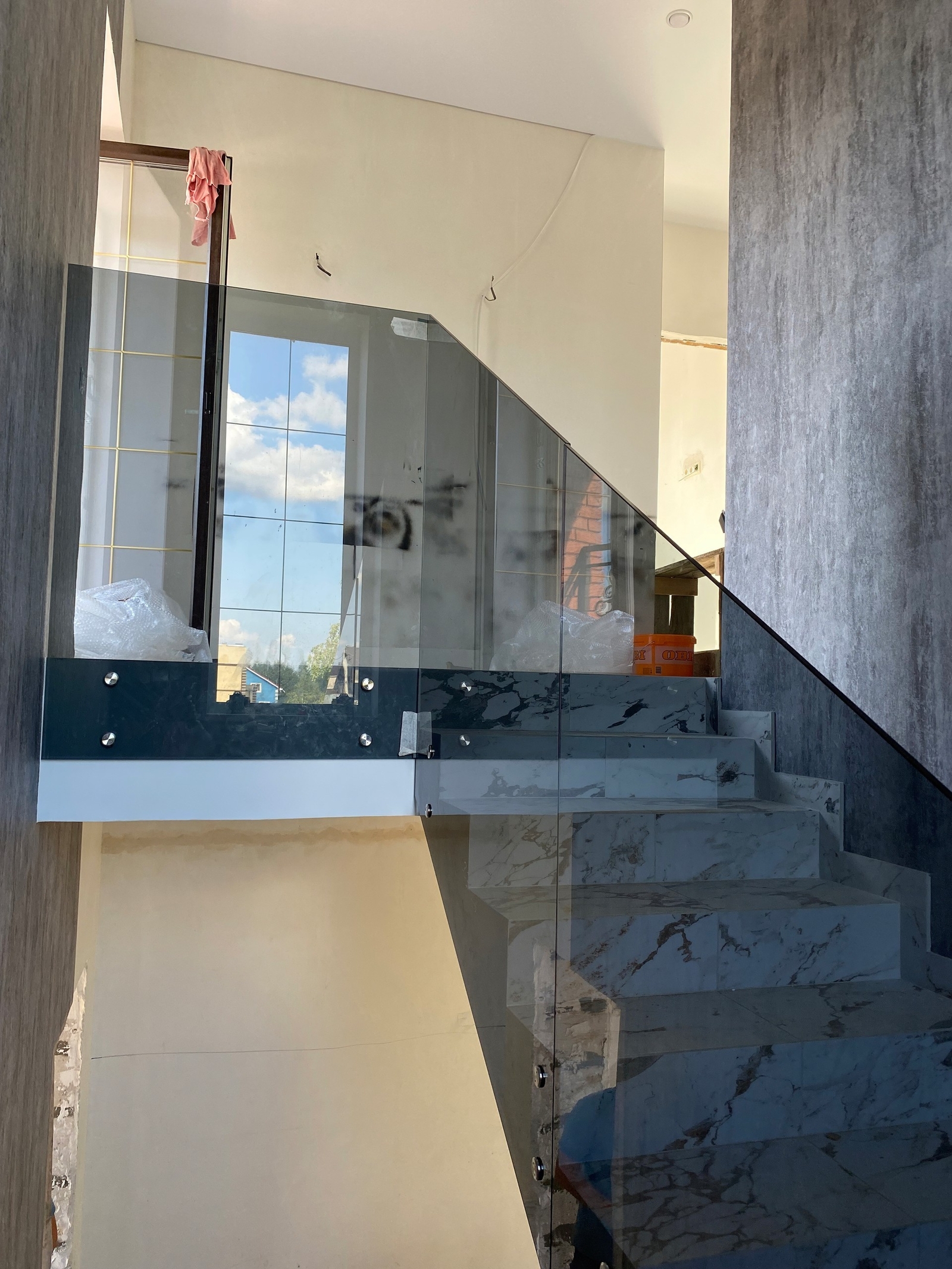

Например, ComfortSteps реально применяет закалённое стекло 10 мм на бетонных лестницах с точечным торцевым креплением.

Но на другом объекте — монокосоуре, где стеклянная плоскость связывает ступени и принимает существенно более сложную работу, — используется уже триплекс 8+8 с большим количеством точек фиксации.

То есть цифра «10 мм», «12 мм» или «16 мм» сама по себе не является характеристикой хорошего ограждения.

Иногда правильно установленное 10-миллиметровое полотно на продуманной системе креплений будет работать значительно лучше, чем более толстое стекло, закреплённое в нескольких случайных точках.

У стеклянной конструкции всегда нужно спрашивать не только:

Какой толщины стекло?

Но и:

Как оно закреплено, куда передаётся нагрузка и что произойдёт с системой при боковом воздействии или повреждении полотна?

Закалённое стекло 10 мм — совершенно нормальное инженерное решение, если оно применяется в подходящей для него конструкции.

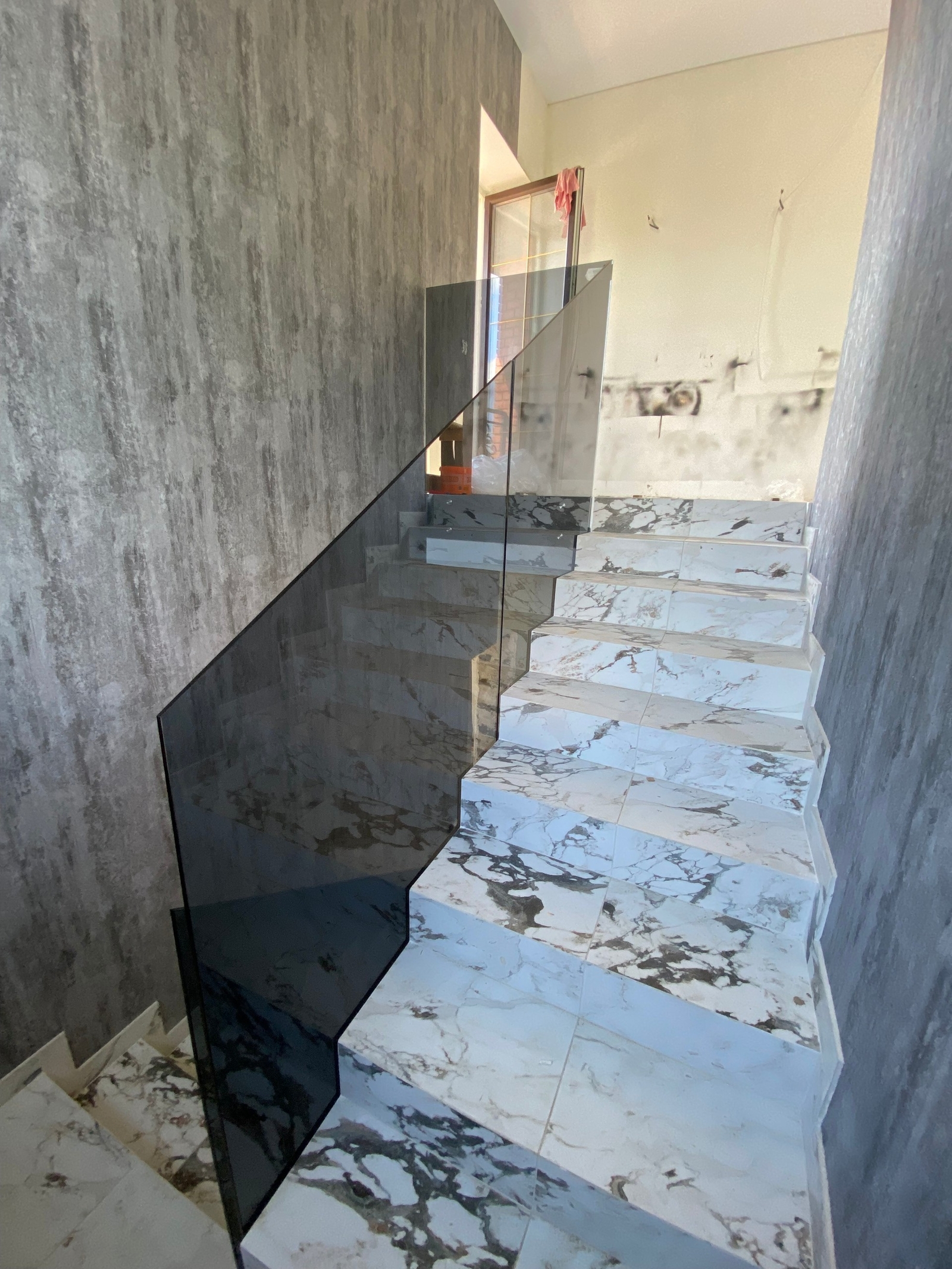

ComfortSteps использует такое стекло, например, на бетонных маршах с точечными держателями. Есть реализованные проекты с графитовым и бронзовым закалённым стеклом 10 мм.

То есть утверждение:

«10 мм — это дешёво и ненадёжно, обязательно нужен триплекс»

так же неграмотно, как обратное:

«10 мм хватит вообще везде».

Триплекс нужен тогда, когда требования к конструкции становятся выше.

Например:

при крупных полотнах;

при больших свободных пролётах;

при высокой ответственности зоны;

когда требуется сохранить ограждающую функцию даже после разрушения одного слоя;

когда стекло само начинает работать как часть пространственной системы лестницы.

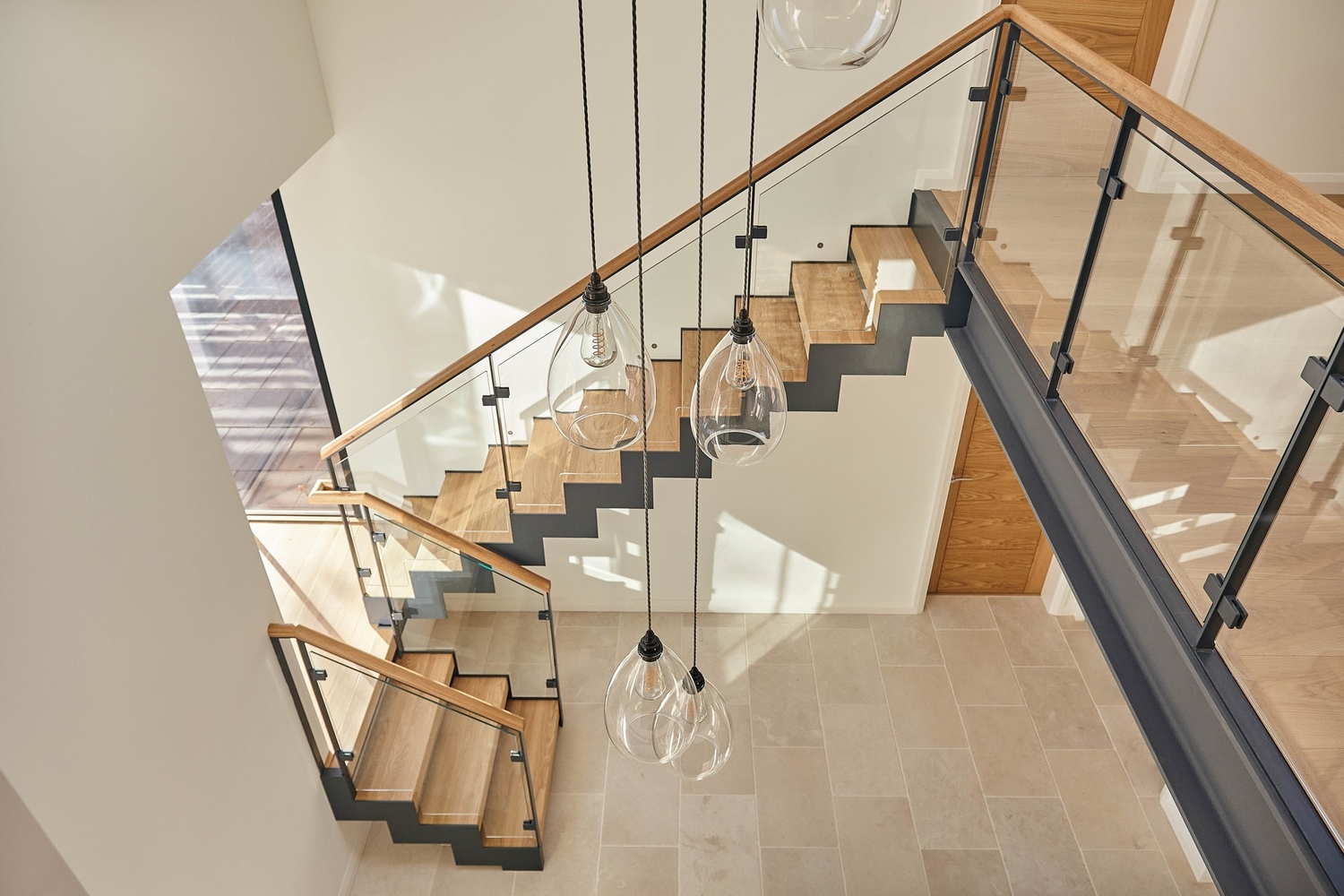

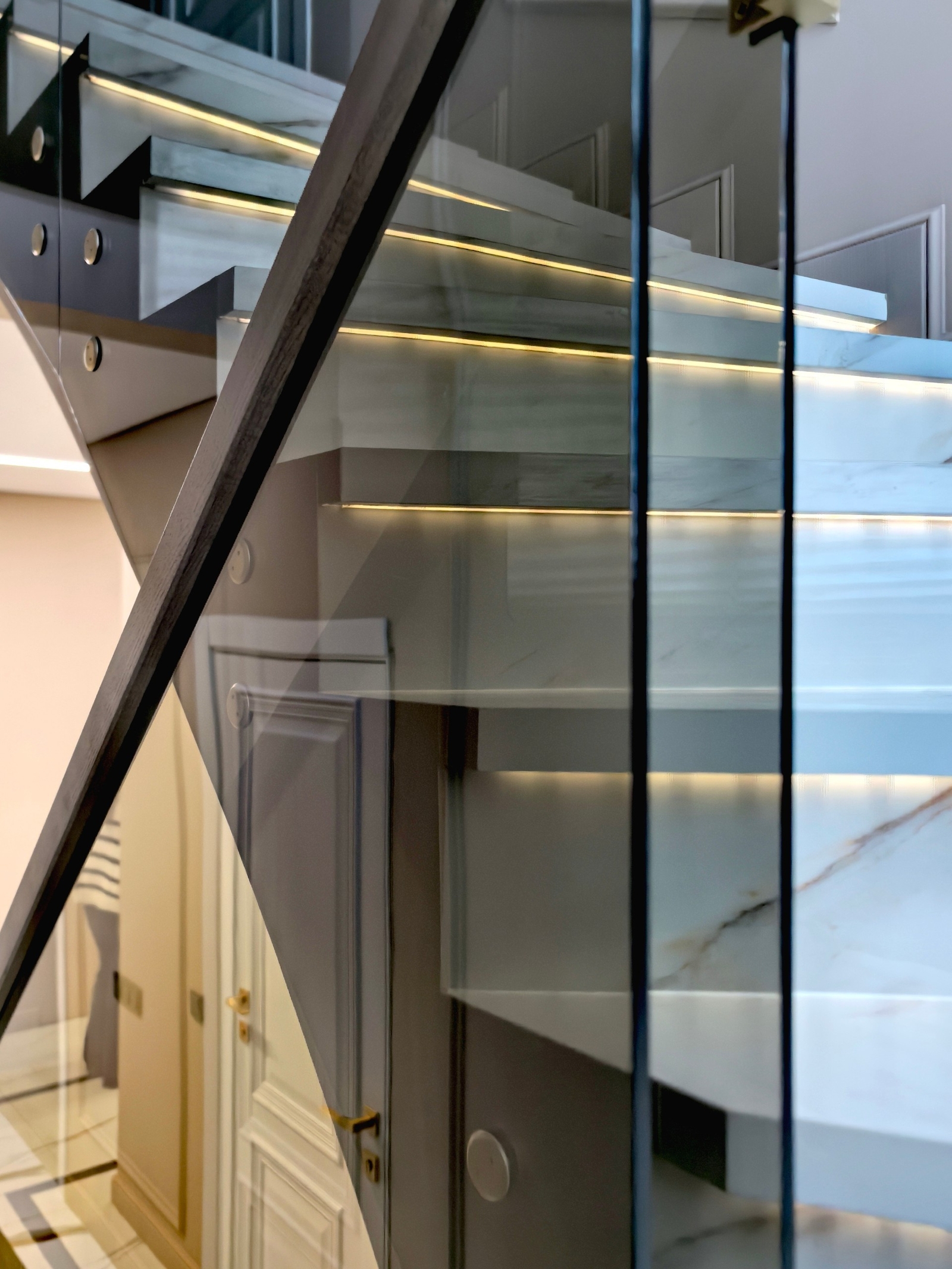

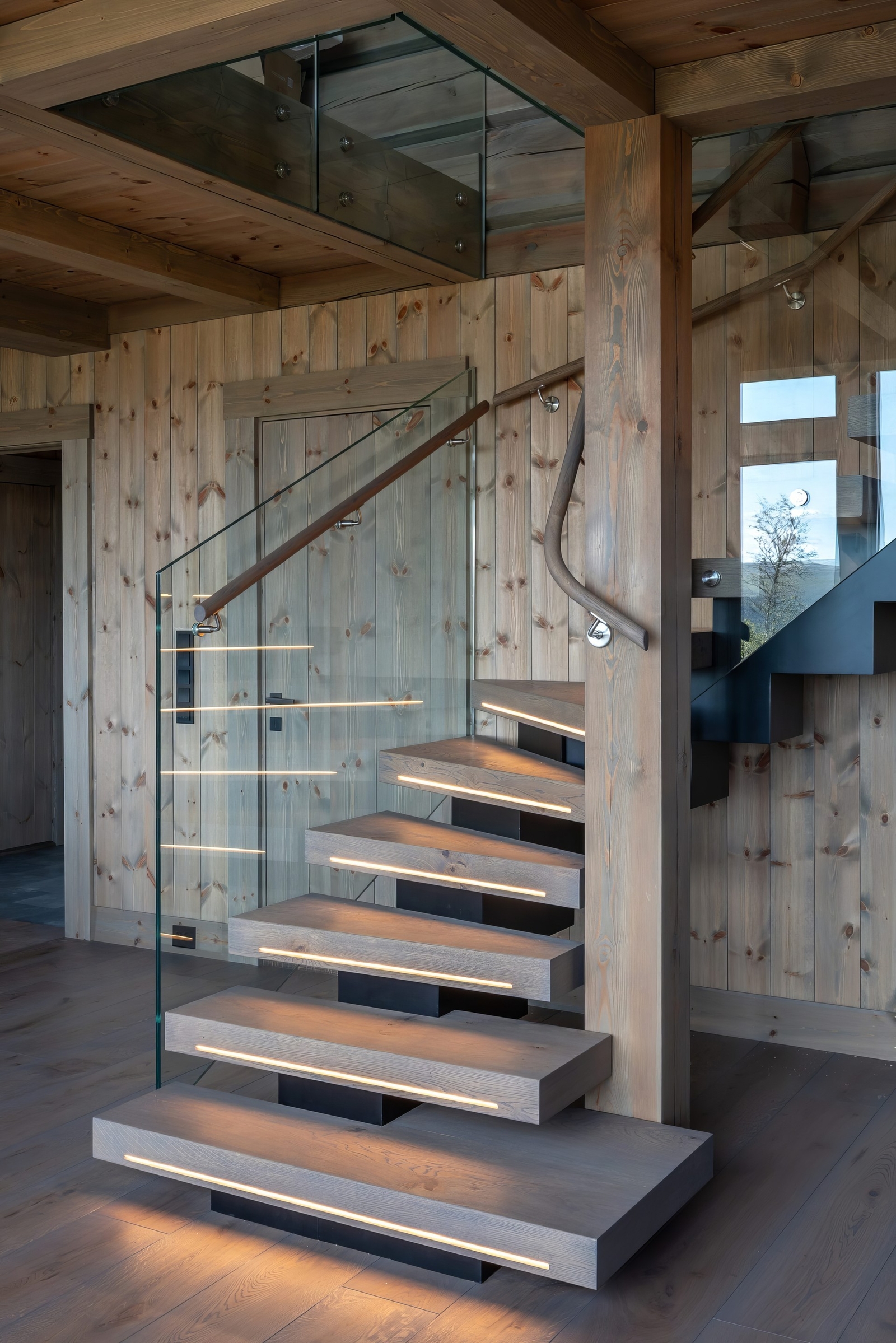

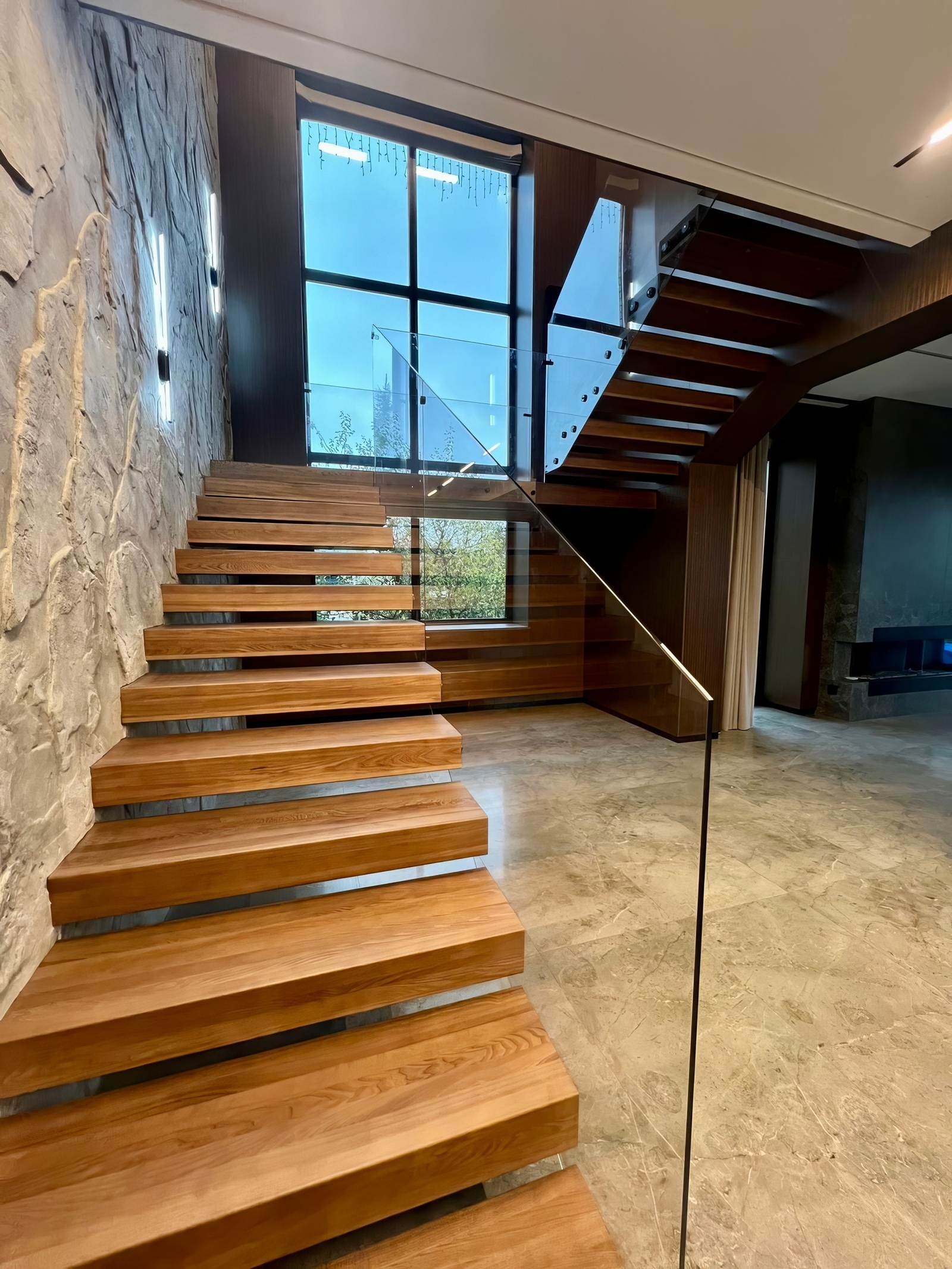

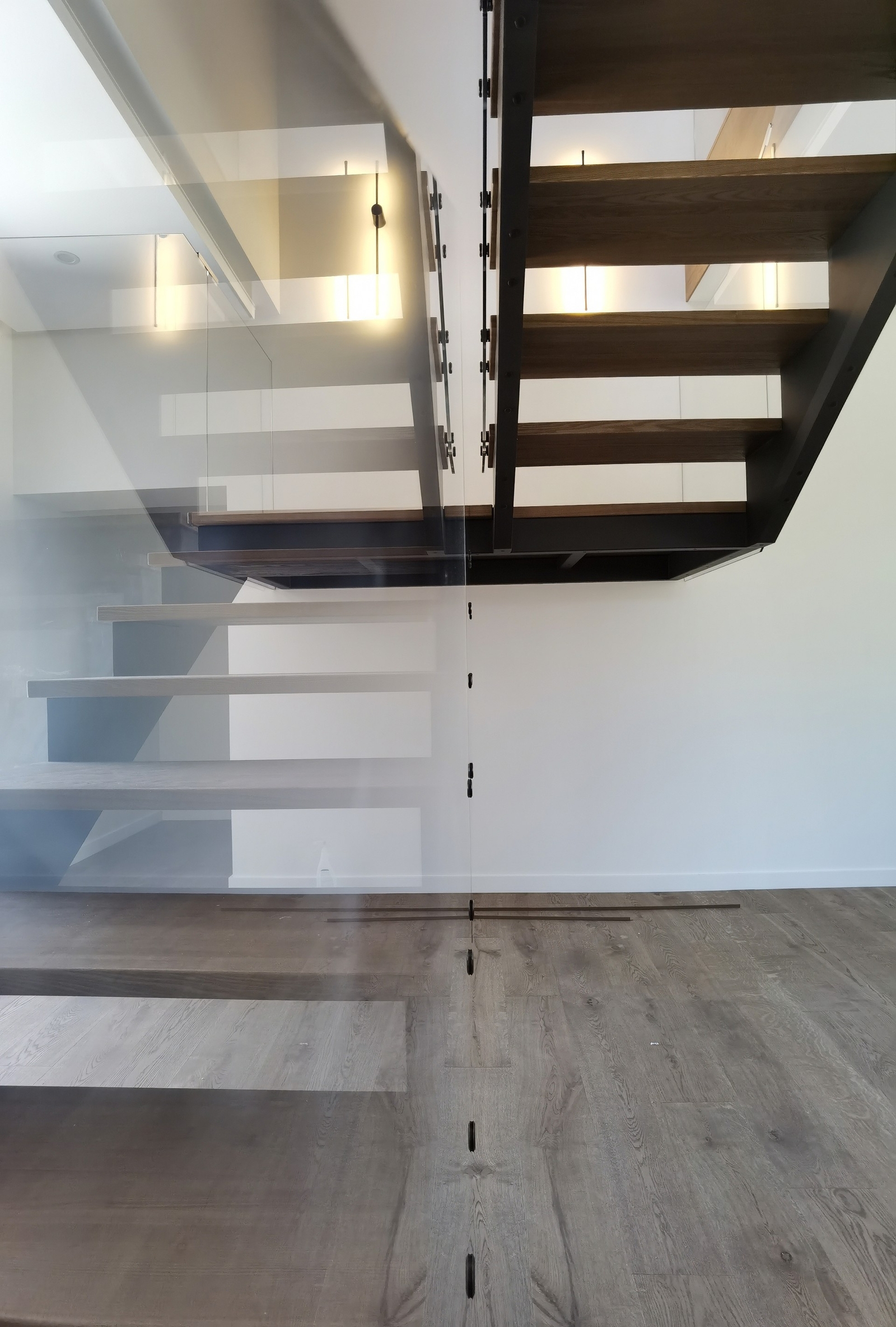

Хороший пример — монокосоур ComfortSteps, где используется 8+8, а стеклянная плоскость на множестве торцевых точек связывает ступени между собой. Там стекло становится фактически прозрачным связевым элементом.

Система 6+6 занимает промежуточное положение и может быть совершенно достаточной для ряда конструкций, но нельзя установить универсальное правило:

марш — всегда 6+6, второй свет — всегда 8+8.

Так стекло не проектируют.

Решение зависит не только от суммарной толщины, но и от размеров полотна, количества креплений, интерслоя, геометрии и характера нагрузки.

Поэтому ComfortSteps не считает толщину стекла самостоятельным параметром. Сначала определяется конструкция ограждения, после этого — необходимый состав стекла.

Да. Причём разница особенно хорошо видна именно в лестничных ограждениях, где присутствуют большие полотна и открытые торцы.

Обычное прозрачное float-стекло содержит соединения железа, из-за которых появляется характерный зеленоватый оттенок. На небольшой тонкой детали он может почти не бросаться в глаза, но чем больше толщина стекла и чем длиннее оптический путь через материал, тем сильнее этот оттенок проявляется — особенно на торце.

Optiwhite — это особо прозрачное низкожелезистое стекло. Благодаря меньшему содержанию железа оно значительно нейтральнее по цвету и обладает высокой светопропускающей способностью. Производитель Pilkington прямо отмечает отсутствие характерной зелени обычного float-стекла и особенно рекомендует этот материал там, где видны открытые кромки.

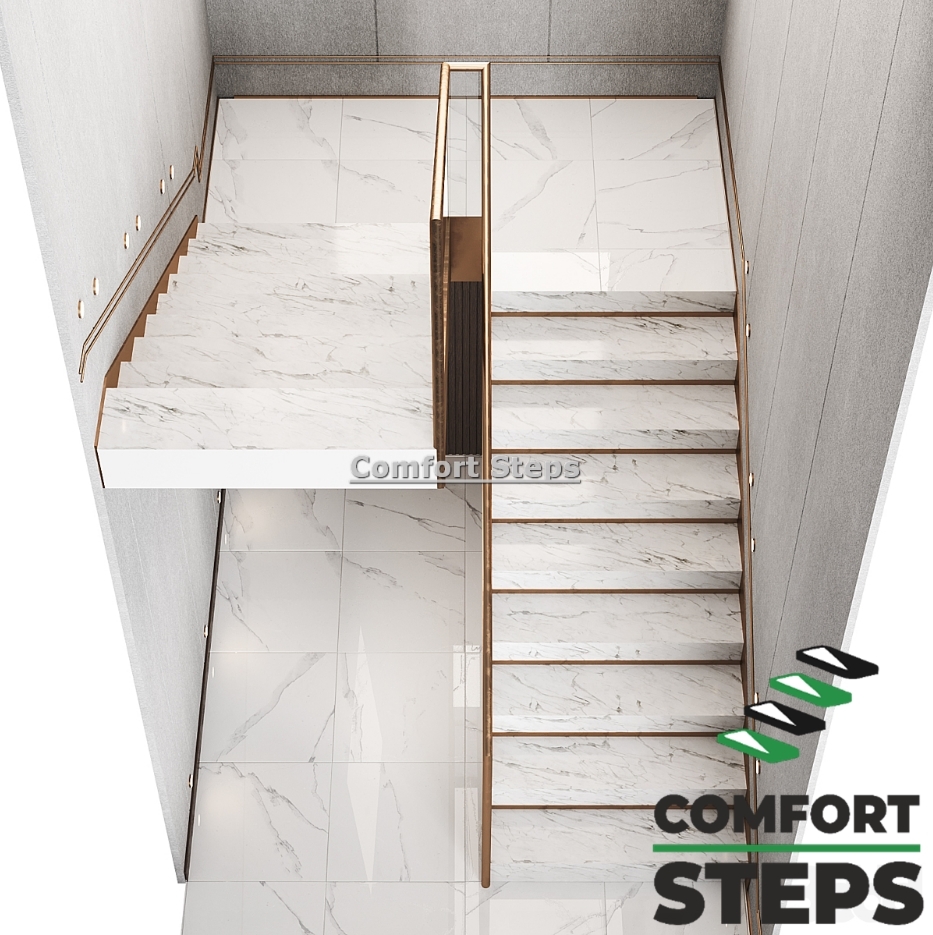

В лестнице это имеет большое значение.

Если рядом находятся:

светлый дуб;

белые стены;

светлый камень;

мрамор или керамогранит;

нейтральная архитектура,

обычное стекло иногда начинает добавлять в пространство ненужную зеленоватую массу.

Optiwhite визуально чище и меньше изменяет реальные цвета материалов за стеклом.

ComfortSteps применяет именно такую систему в проектах: например, для объекта в Серебряном Бору предусмотрено закалённое просветлённое Optiwhite 10 мм на торцевых точечных коннекторах.

При этом Optiwhite не означает «более прочное стекло».

Это прежде всего оптическая характеристика сырья. Его так же можно закаливать, ламинировать и использовать в разных инженерных системах.

Ни одна система не является лучшей вообще.

Но каждая очень хорошо работает в своей задаче.

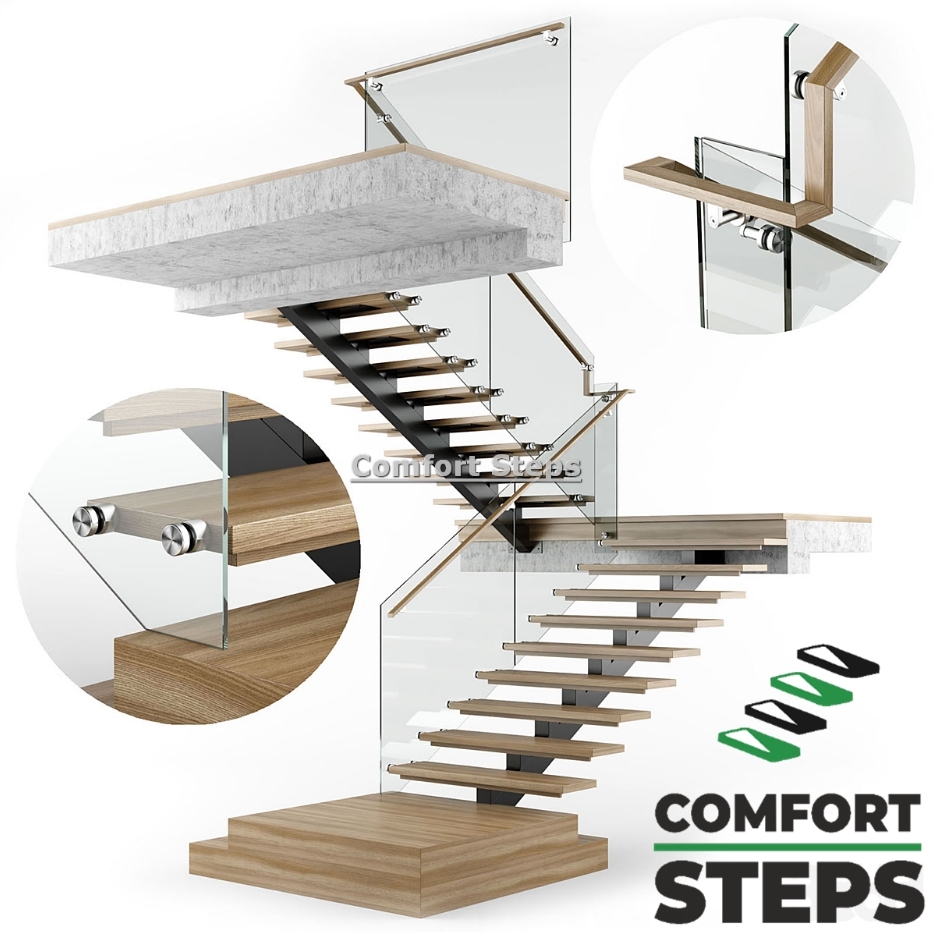

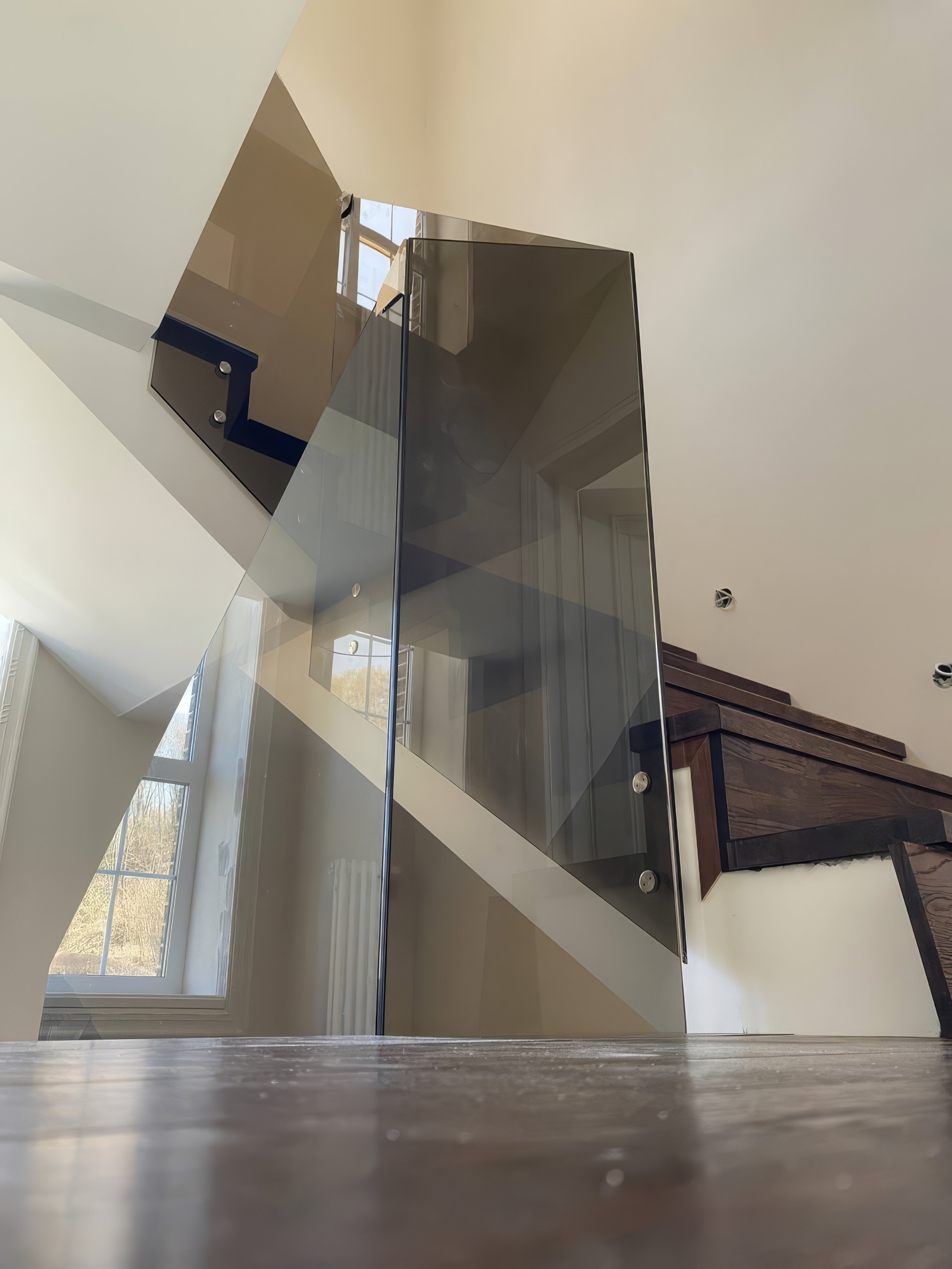

Торцевые точечные крепления

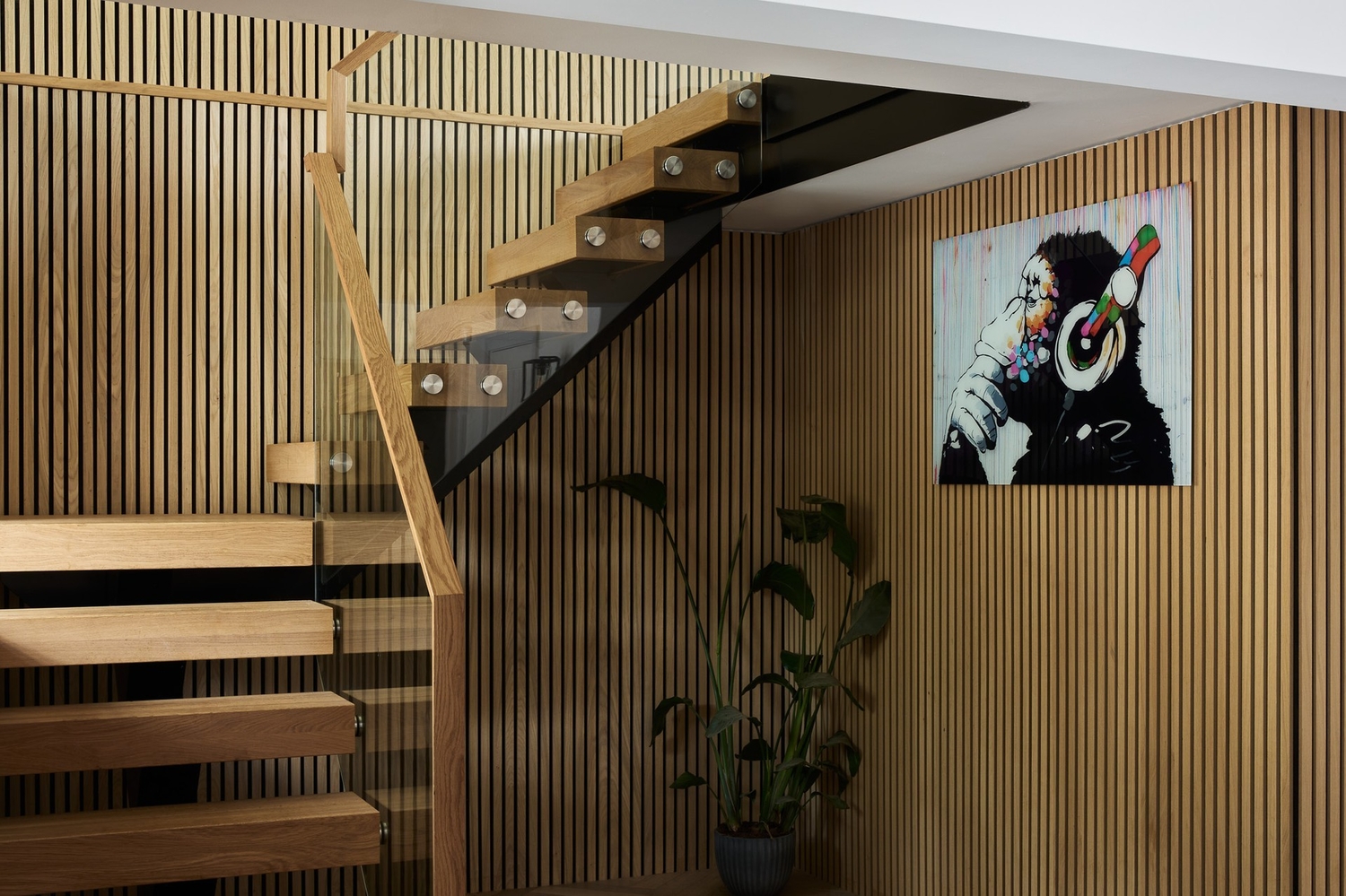

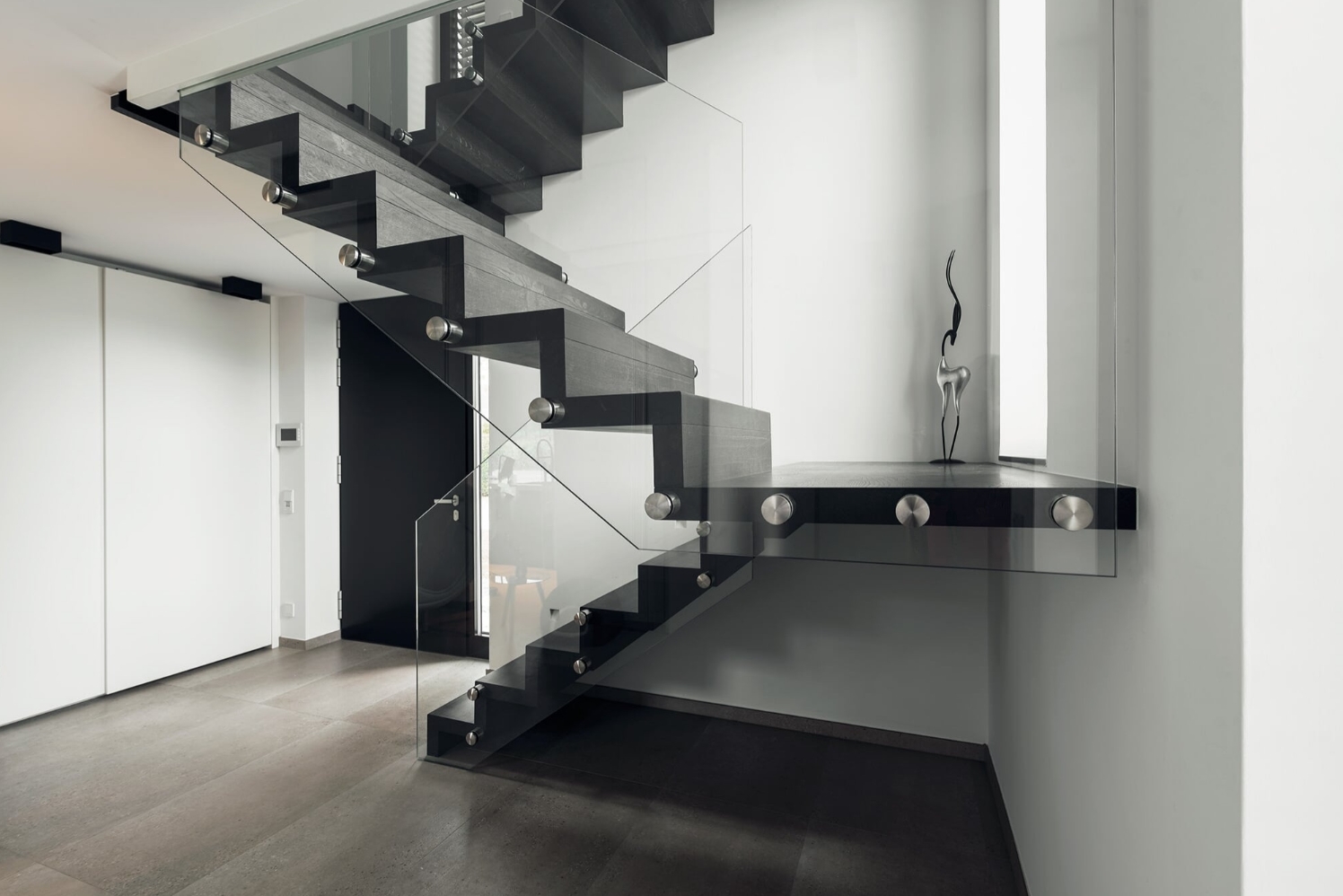

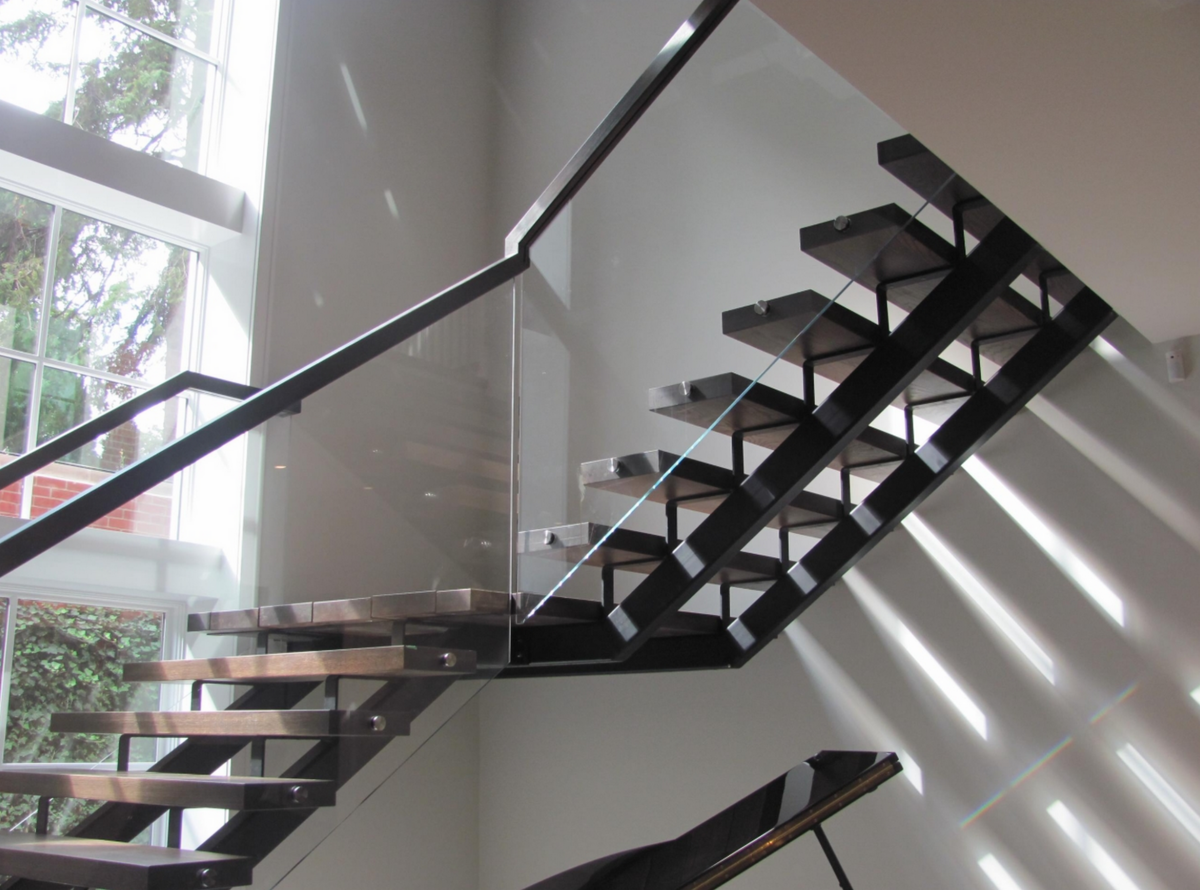

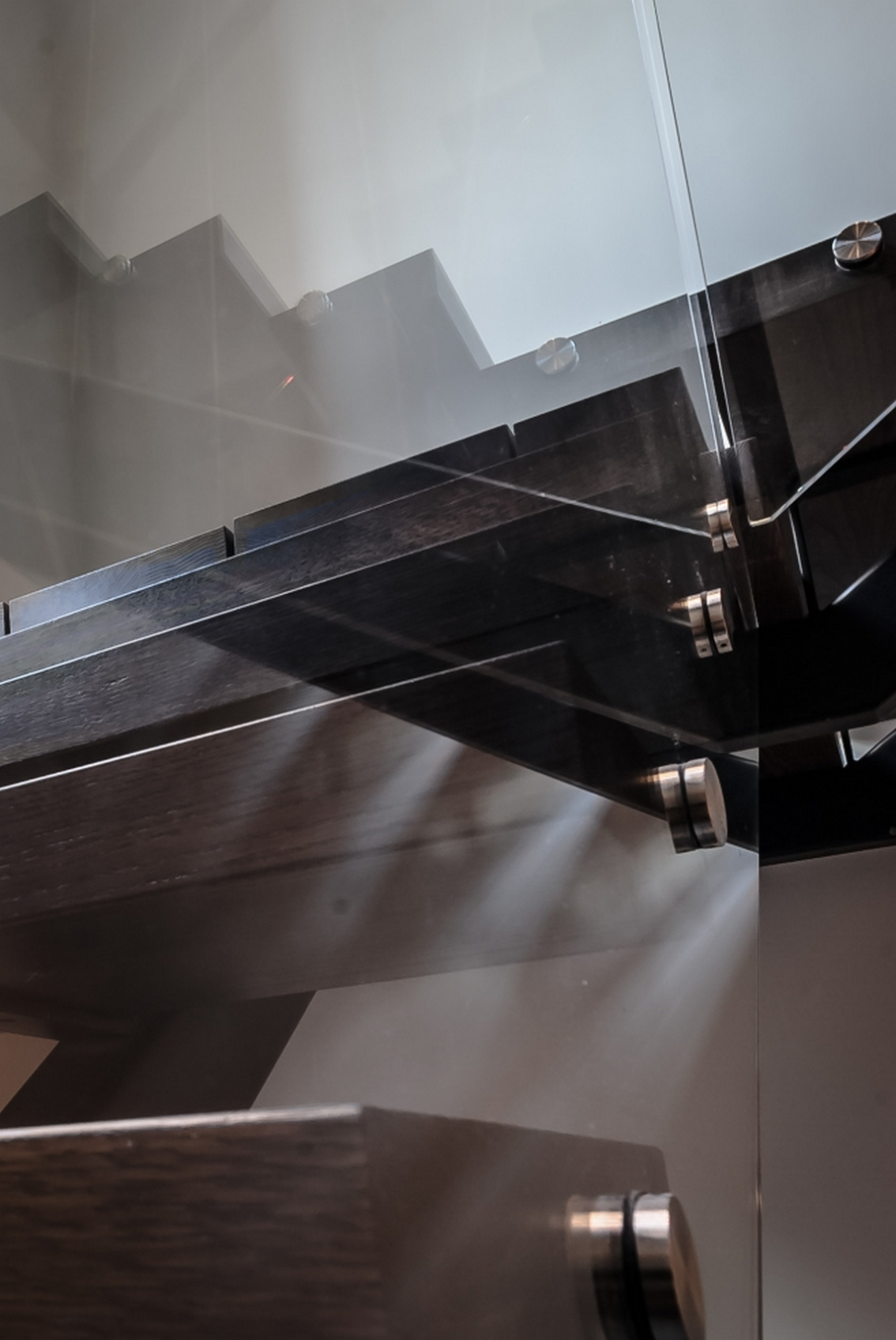

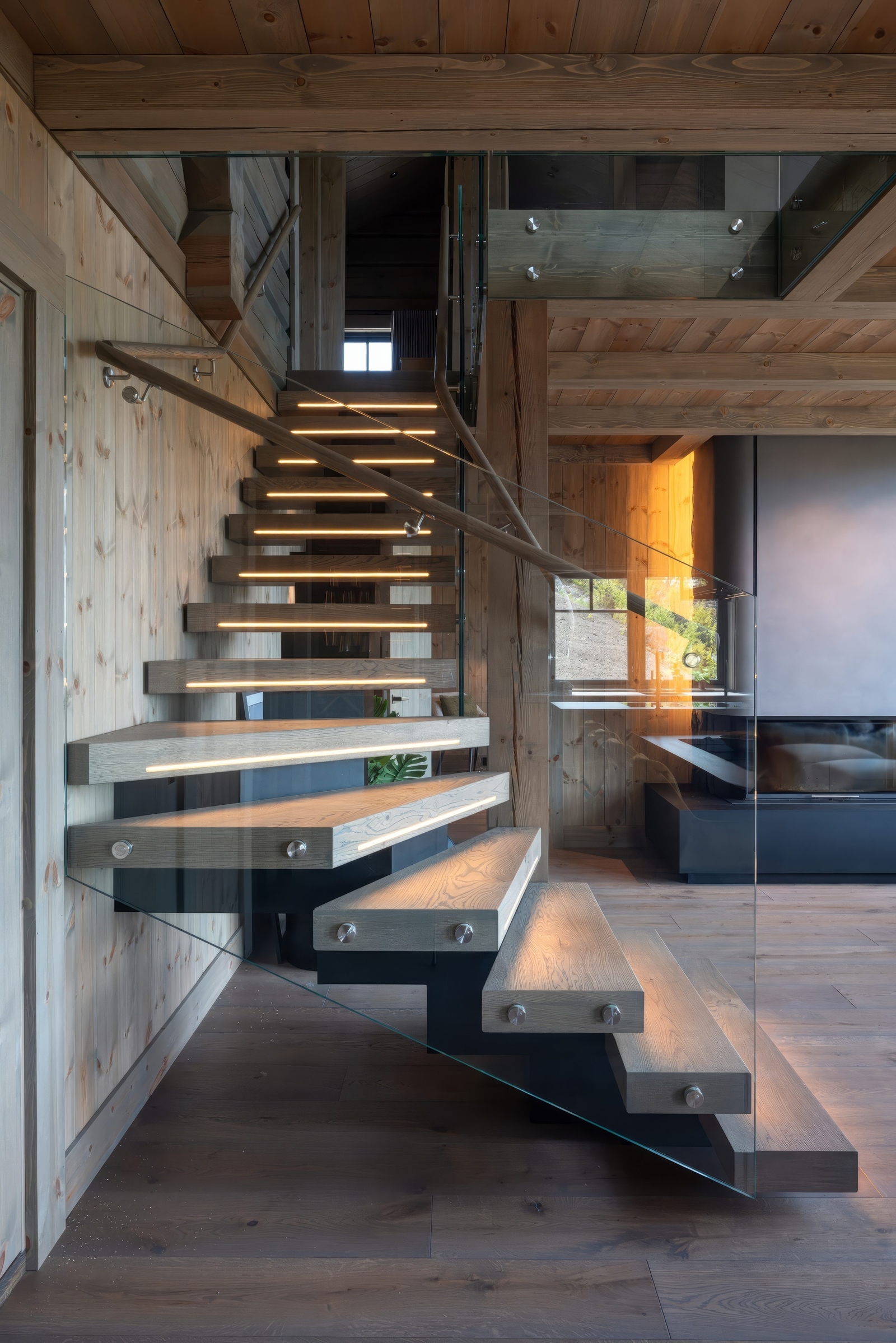

Для современных открытых лестниц, особенно монокосоуров и консольных систем, это одно из наиболее интересных решений.

Стекло располагается с торца марша, не съедает рабочую ширину ступени и не требует большого количества вертикальных стоек.

Но главное преимущество не только визуальное.

Если точки распределены вдоль марша правильно, нагрузка передаётся через множество отдельных узлов.

На одном из проектов ComfortSteps стойки дали бы лишь несколько основных силовых точек на весь марш, тогда как точечные держатели создают значительно больше узлов фиксации. За счёт этого уменьшается пролёт между опорами, а стекло начинает работать как жёсткая связевая линия.

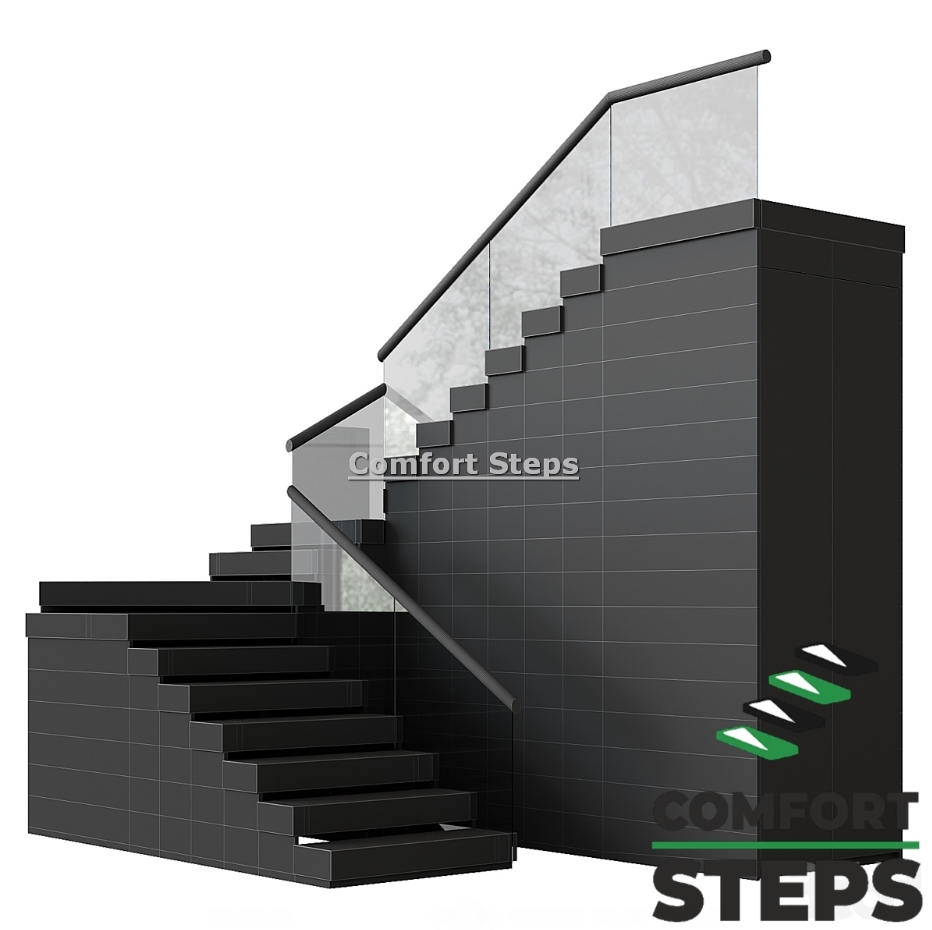

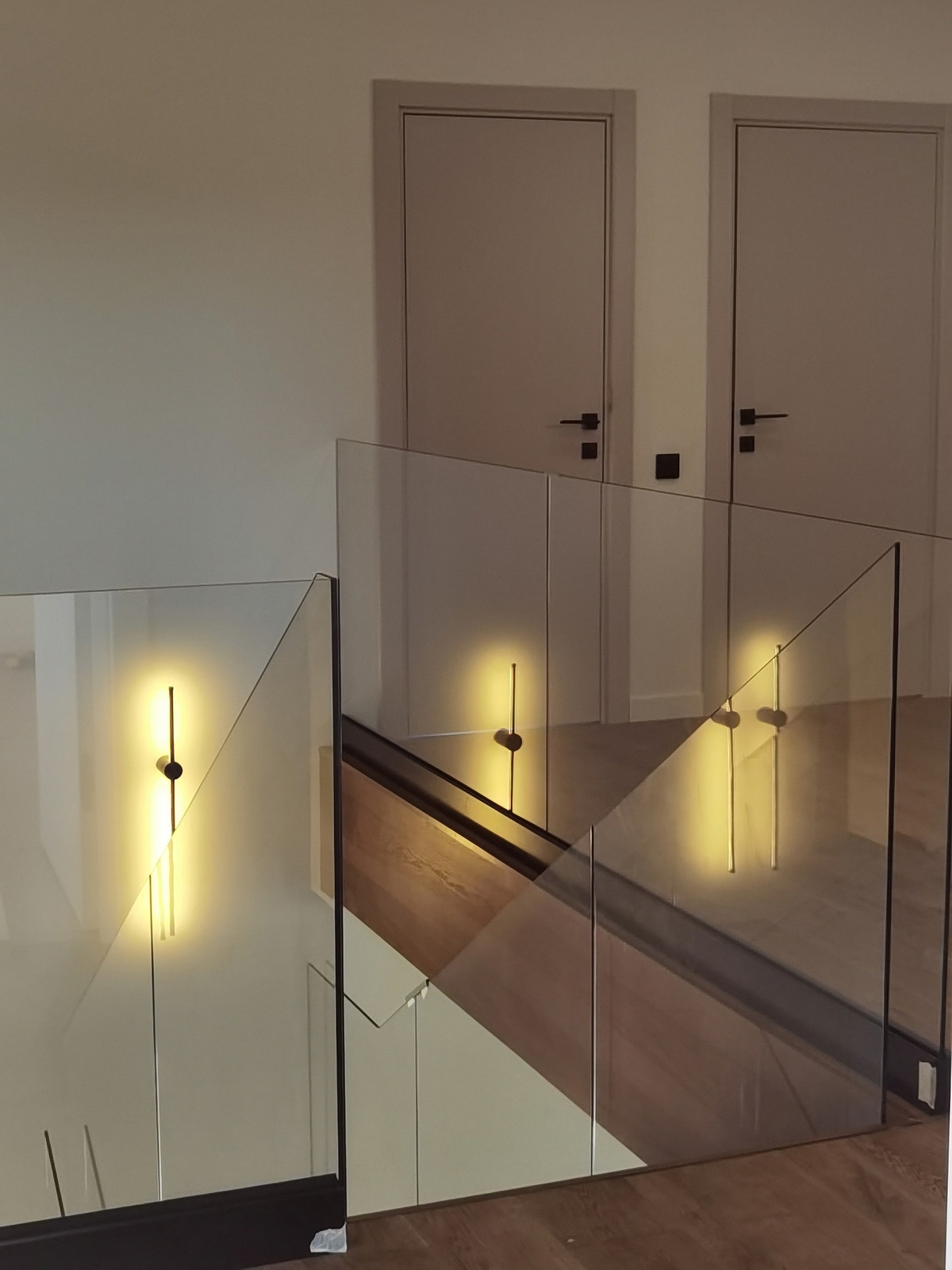

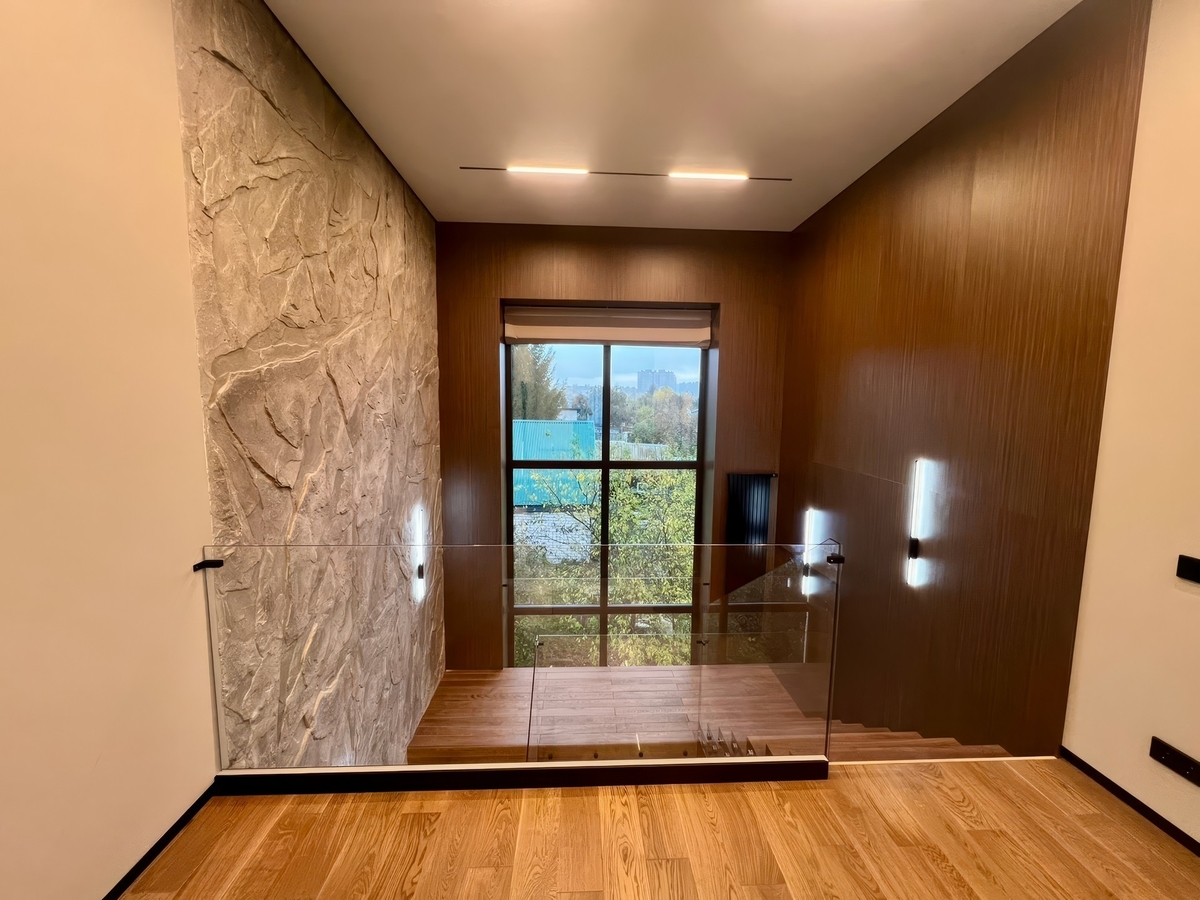

Зажимной профиль

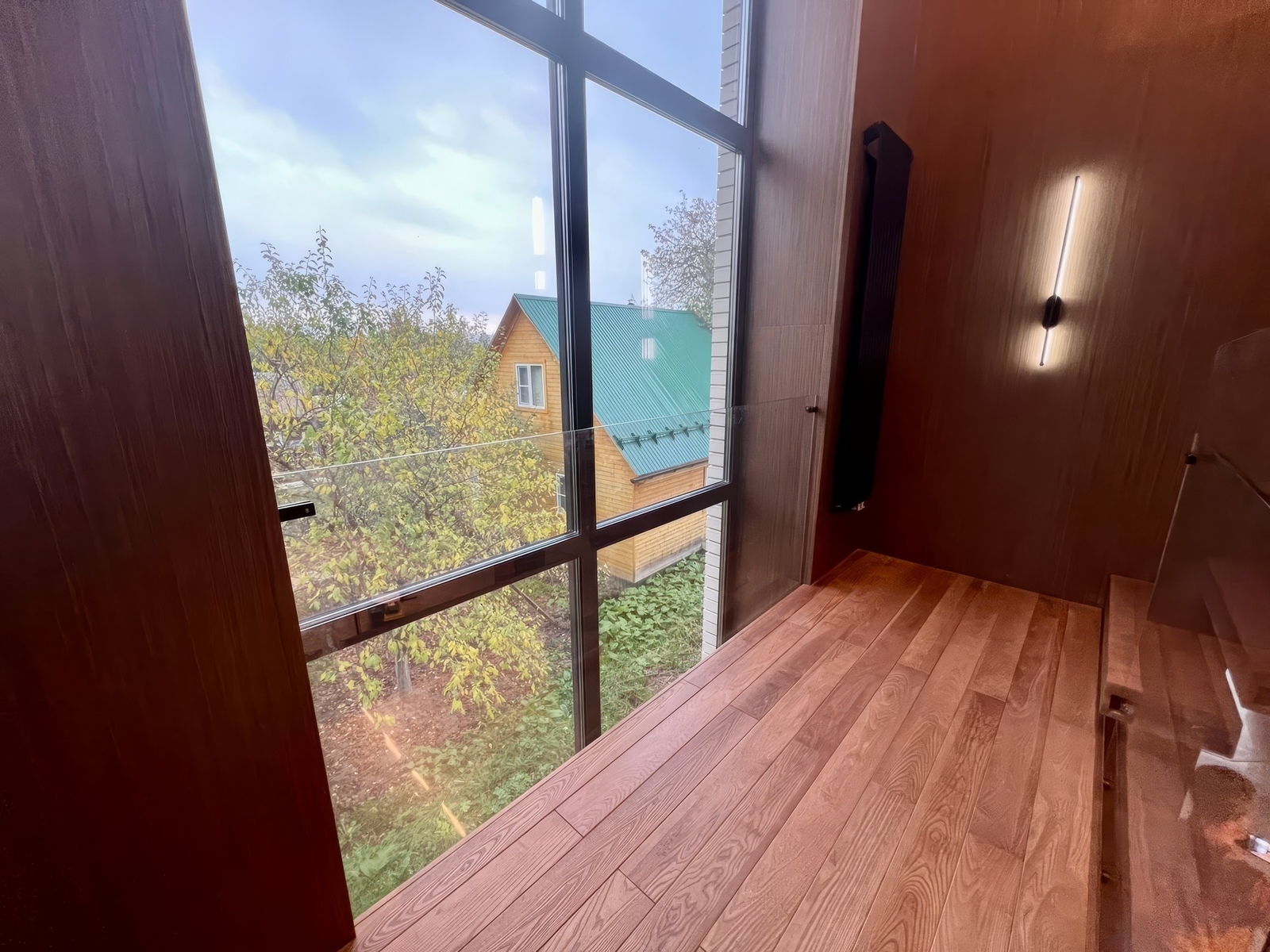

Профиль особенно логичен на горизонтальных балюстрадах, втором свете и других участках, где стекло можно непрерывно зафиксировать вдоль нижней кромки.

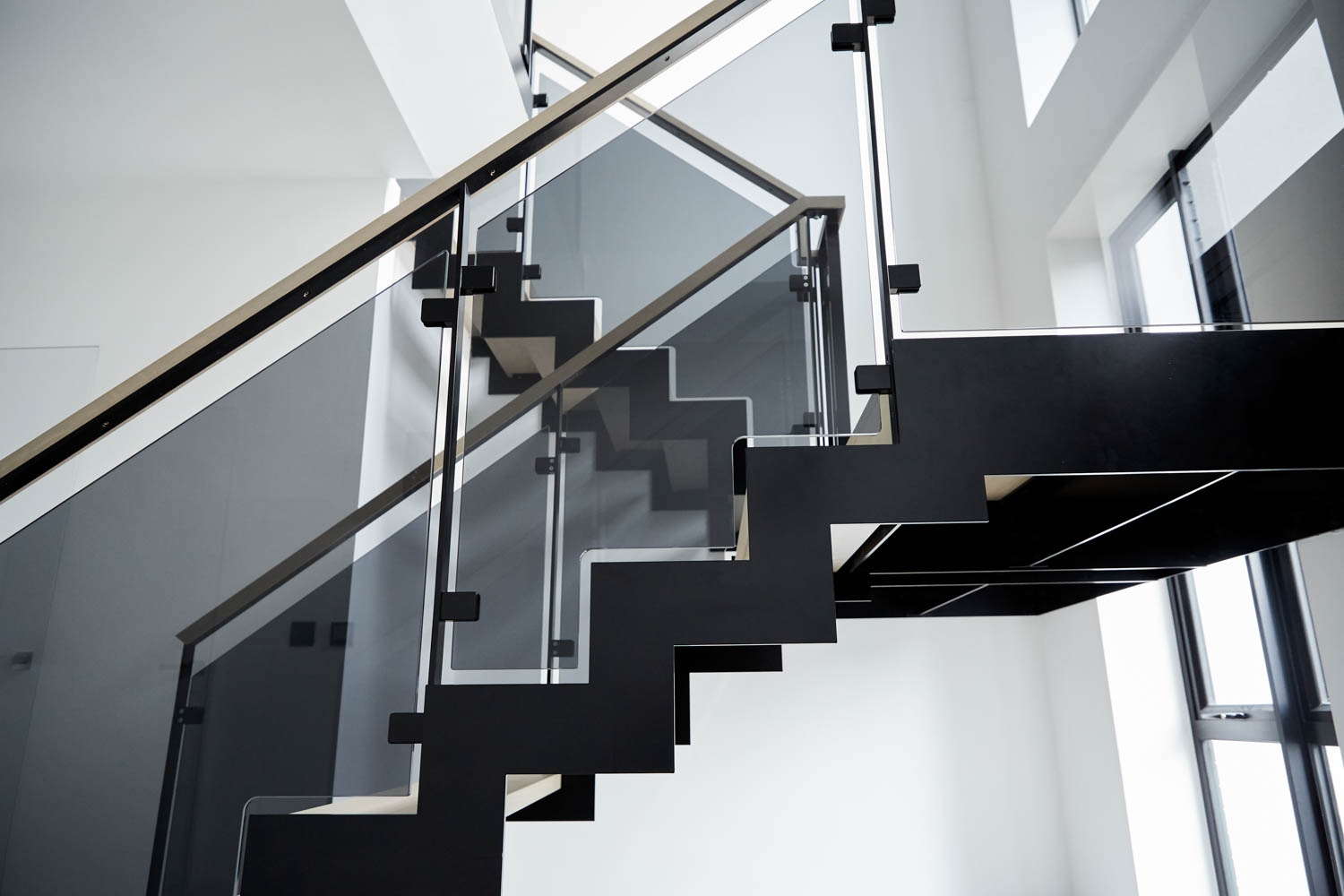

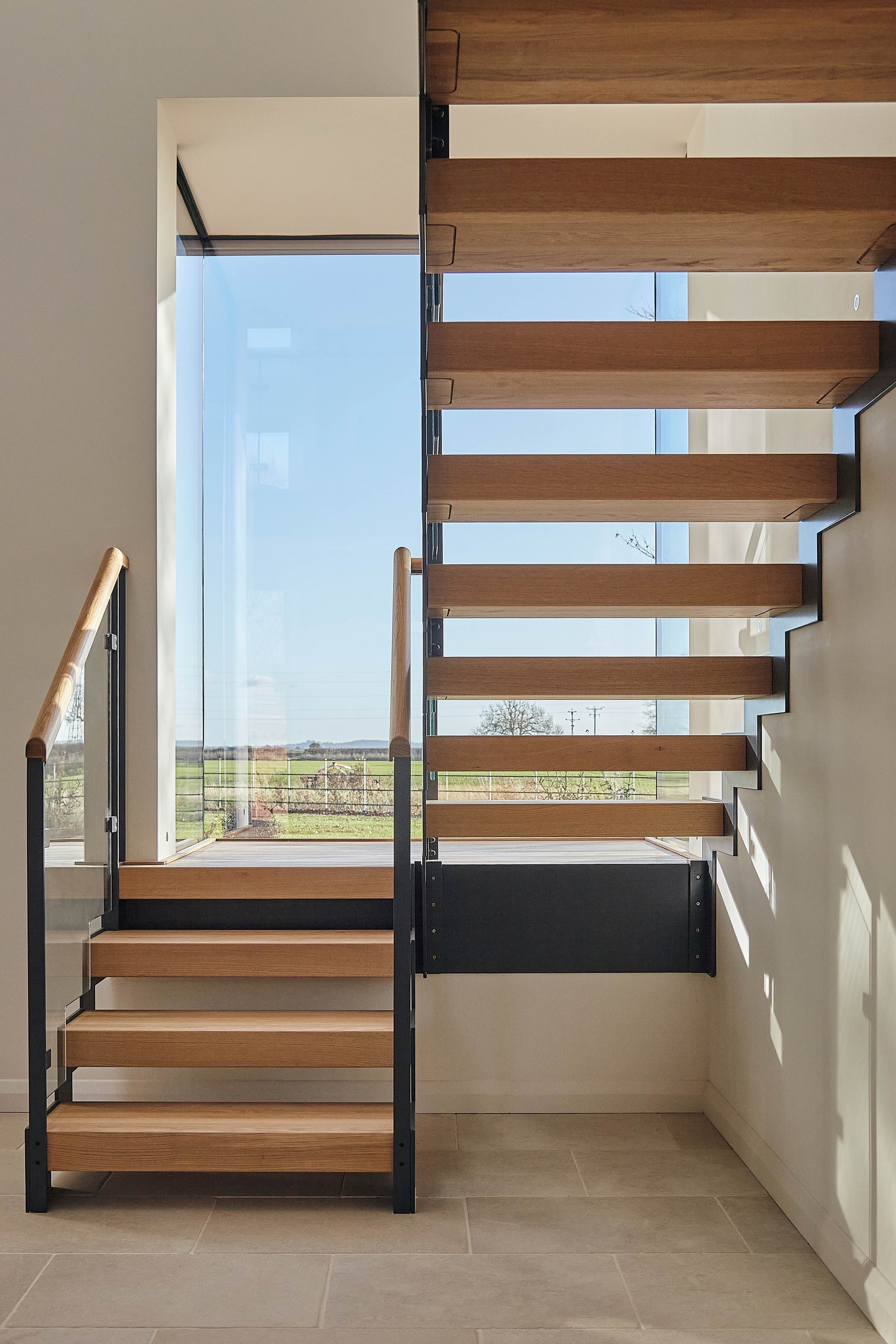

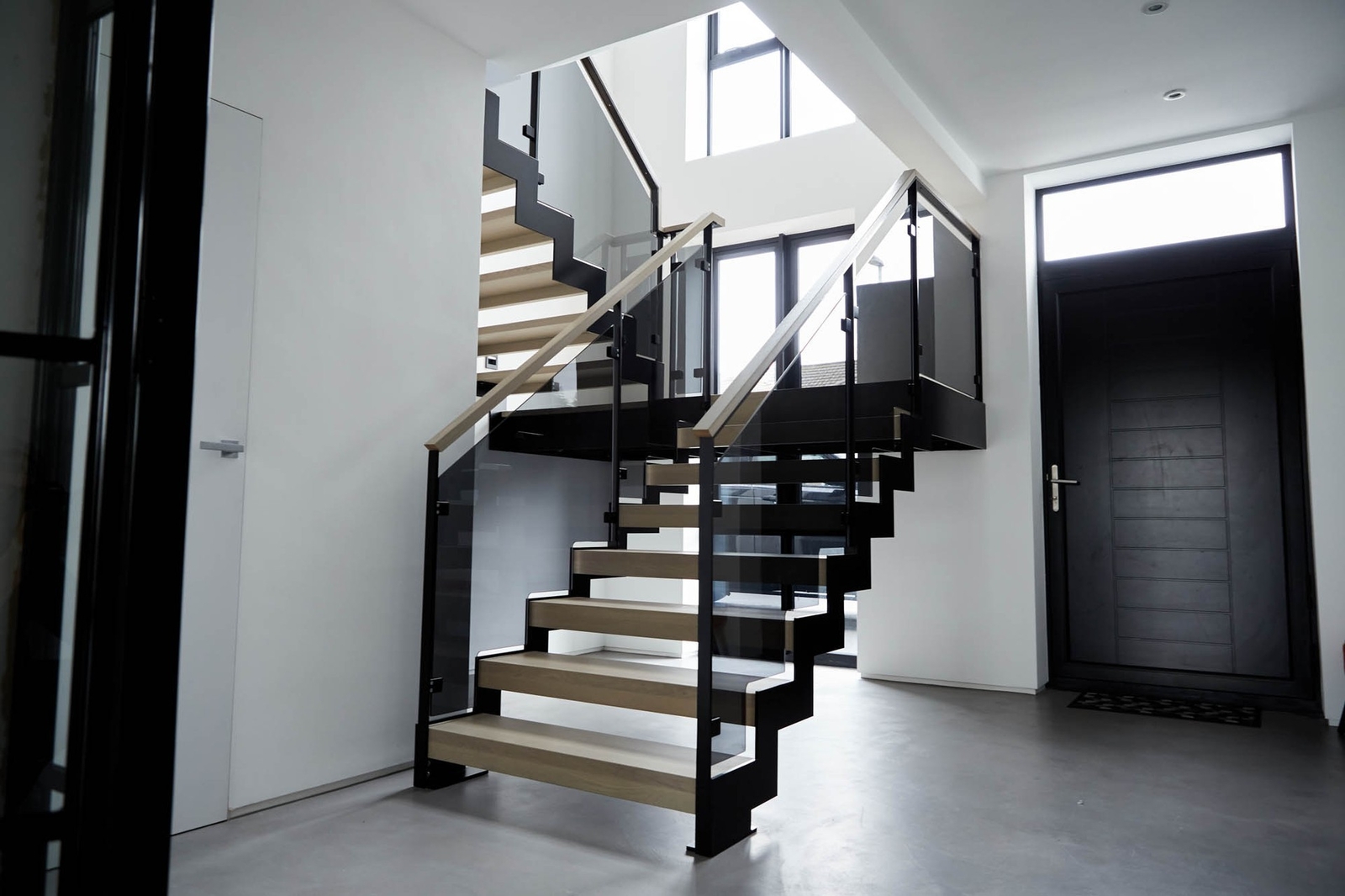

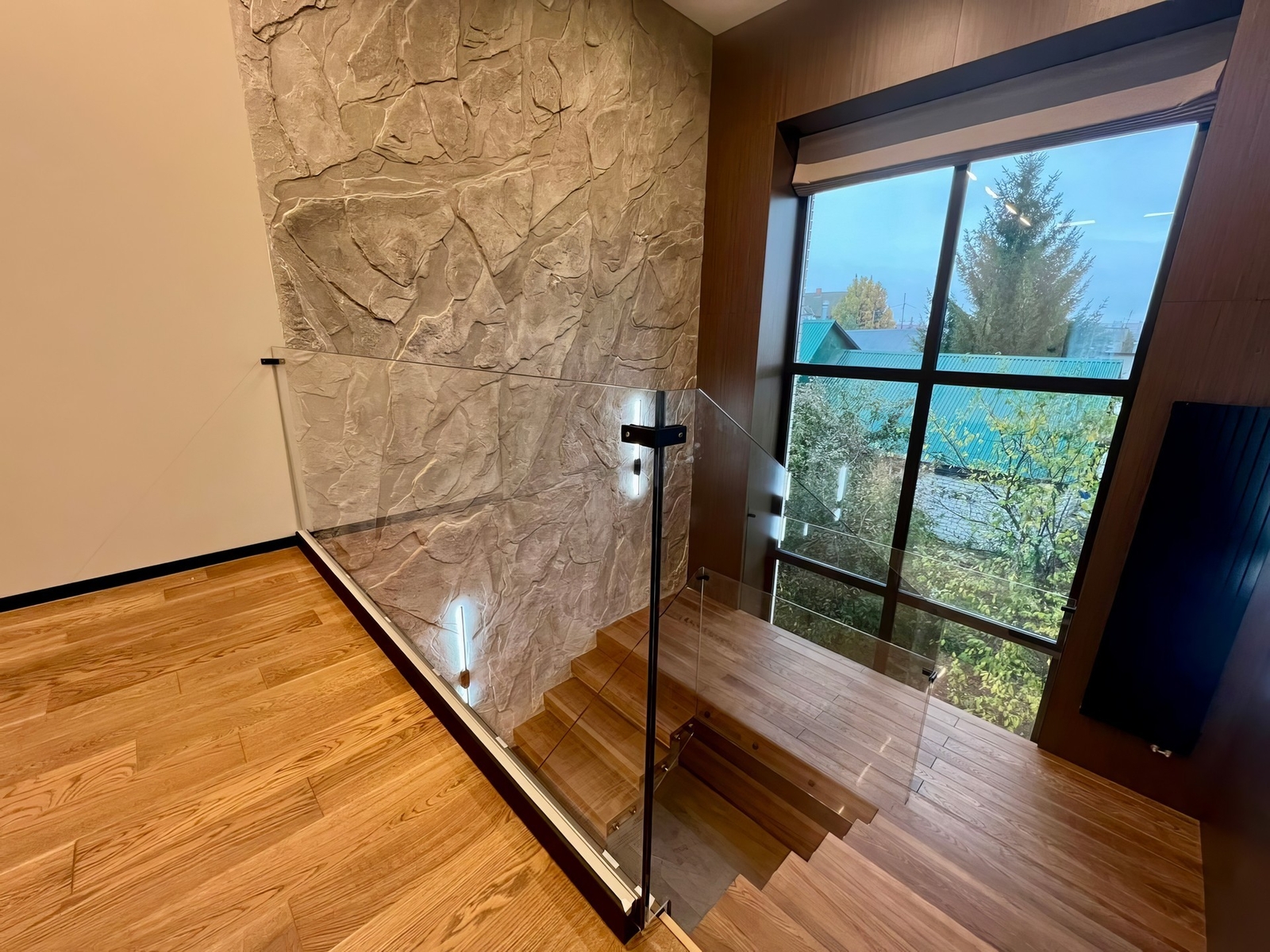

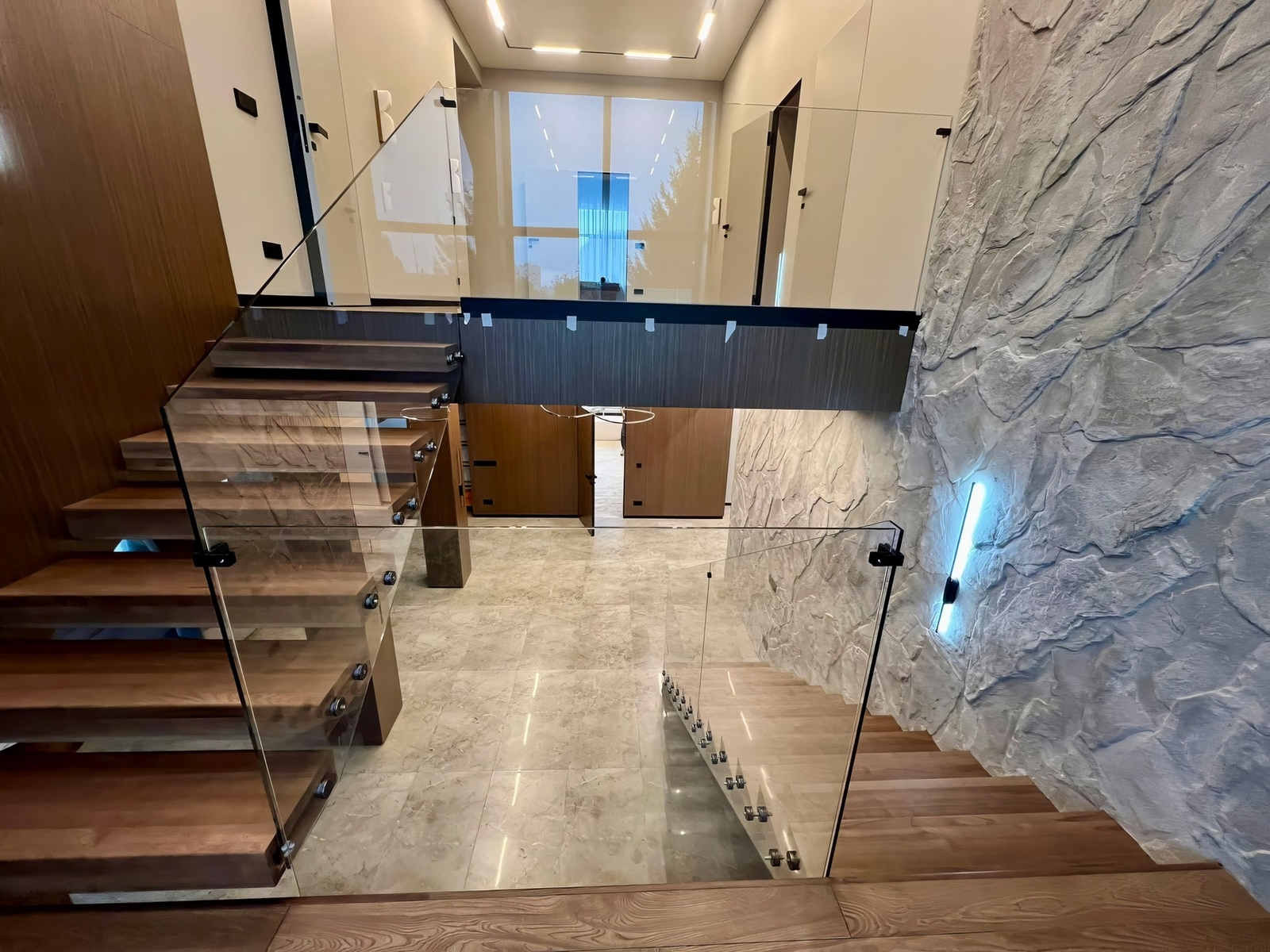

В одном из проектов ComfortSteps одна и та же система использует торцевое крепление на лестничном марше и зажимной профиль на балюстраде. Это хороший пример того, почему способ крепления нужно выбирать под участок, а не под одну фотографию из каталога.

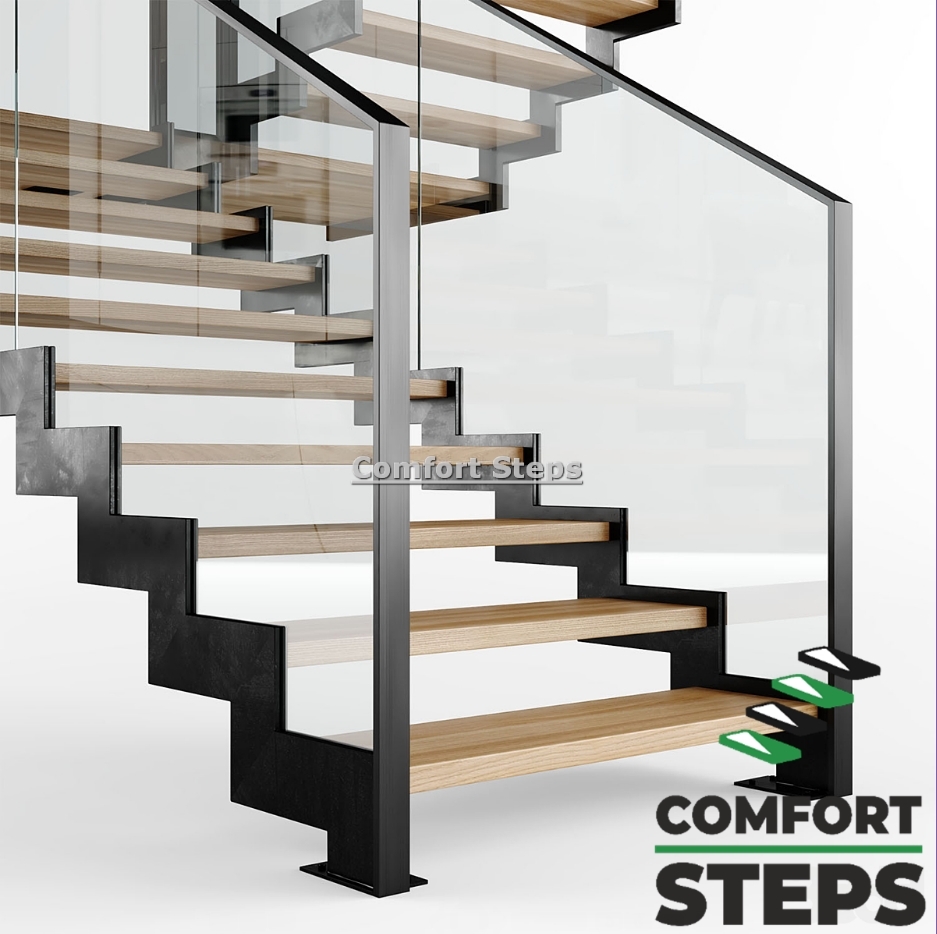

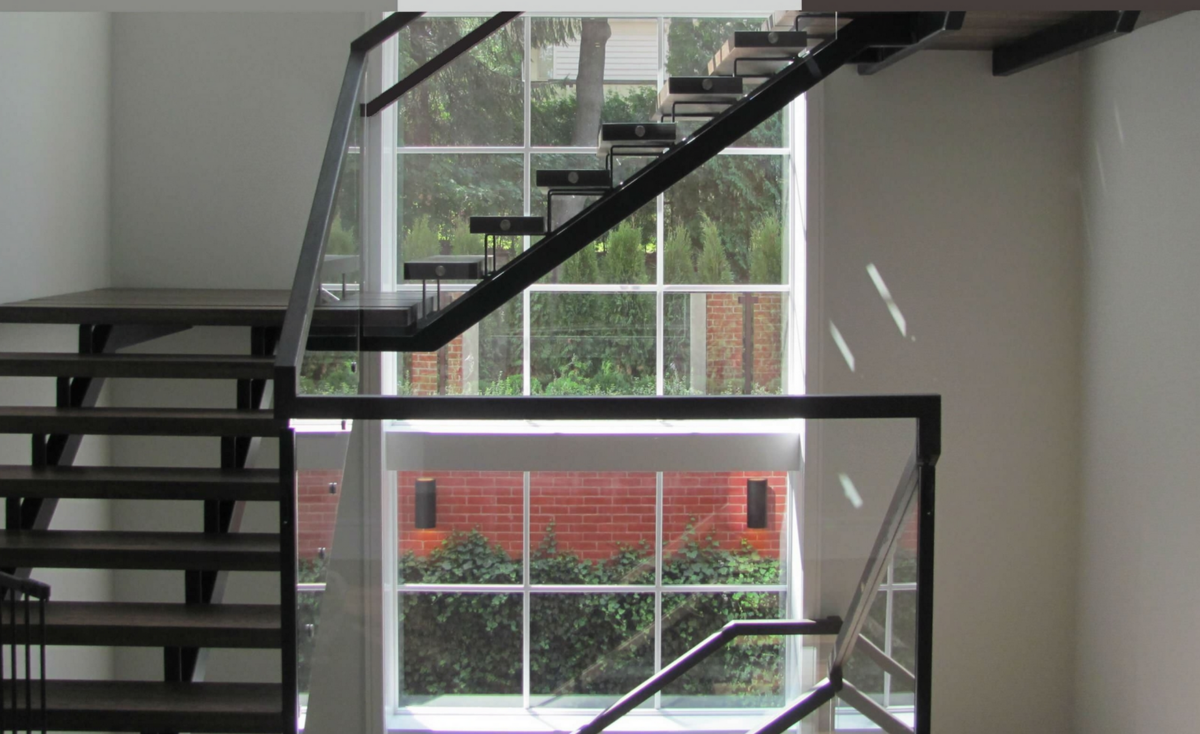

Стойки

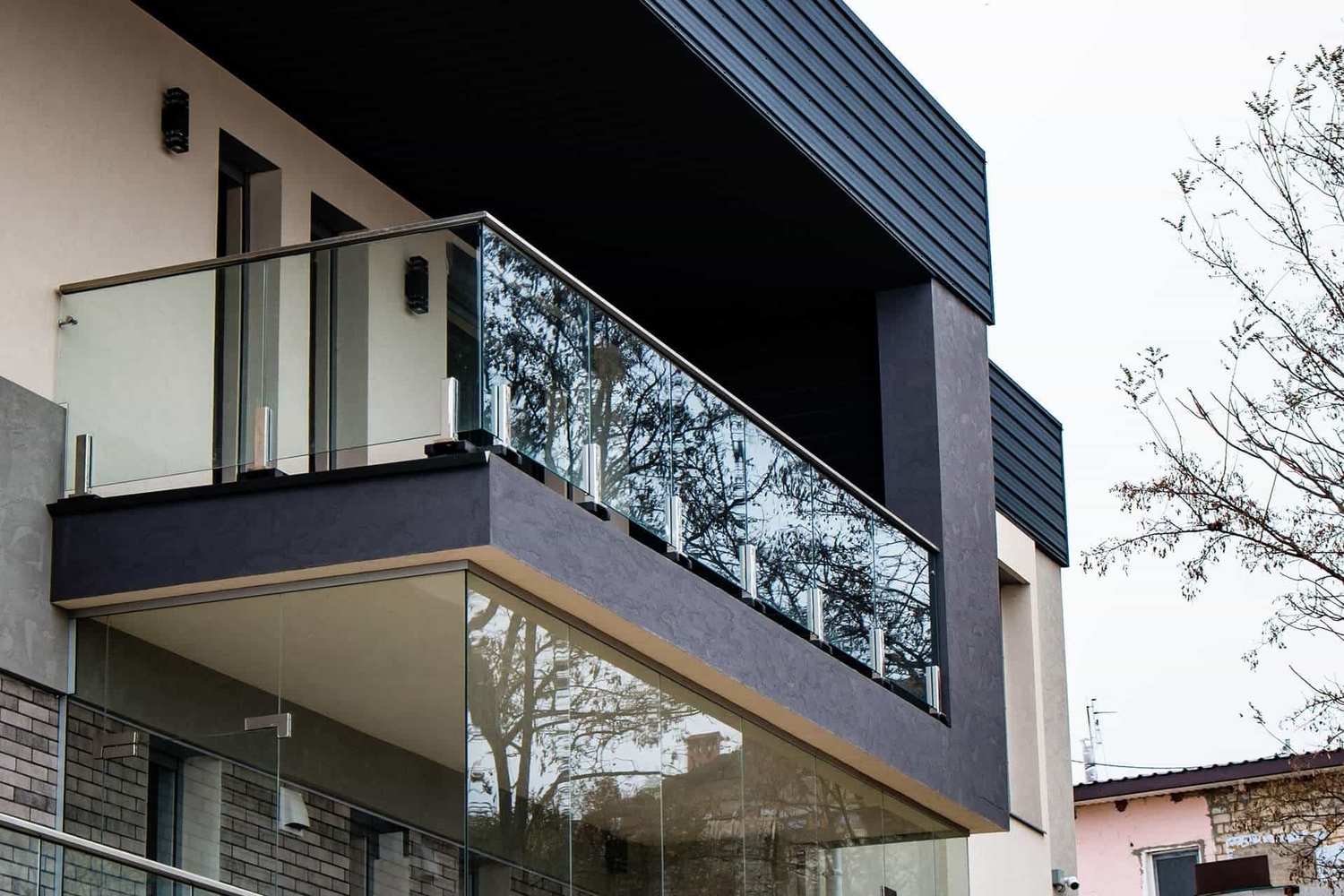

Стойки остаются нормальным решением для множества традиционных ограждений, когда стекло выступает прежде всего заполнением между несущими элементами.

Но для минималистичной лестницы они могут быть как визуально, так и конструктивно менее рациональны: стойка сама работает как высокий рычаг, а нагрузка концентрируется в относительно небольшом количестве точек основания. В проектах с одной несущей осью ComfortSteps поэтому предпочитает распределённое точечное крепление.

Поэтому правильный вопрос звучит не:

Что выглядит дороже?

А:

Какая система лучше передаст нагрузку именно в этой лестнице и даст нужную архитектуру?

Если речь идёт о серьёзном цельностеклянном ограждении, дерево нельзя рассматривать как единственный конечный силовой элемент только потому, что коннектор визуально находится напротив ступени.

Нагрузка должна дойти до конструкции, которая способна её принять:

металлокаркаса;

бетонного марша;

плиты перекрытия;

специально подготовленной закладной.

Деревянная ступень может находиться между фурнитурой и несущей системой, закрывать узел и участвовать в архитектуре, но это не отменяет силовую схему.

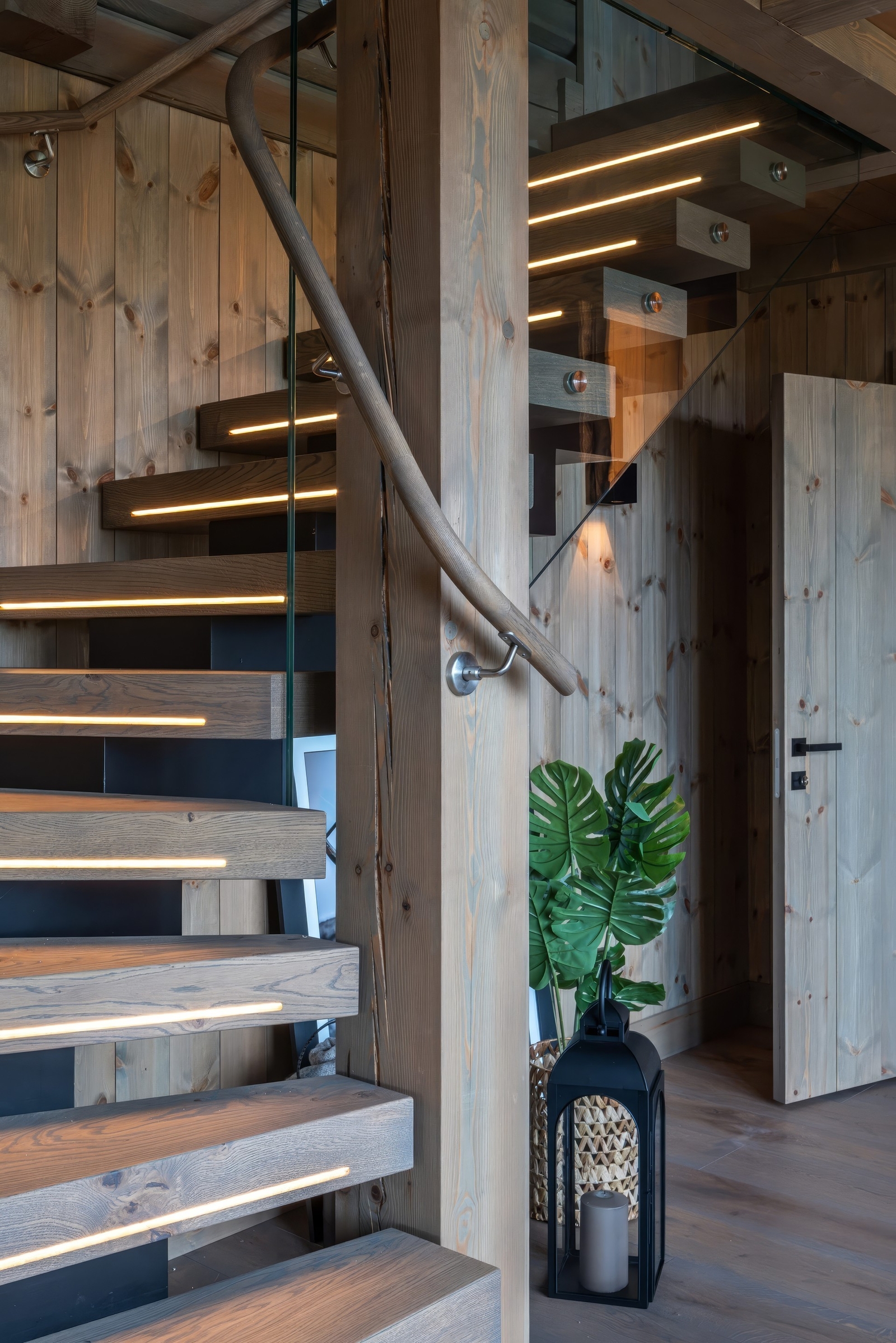

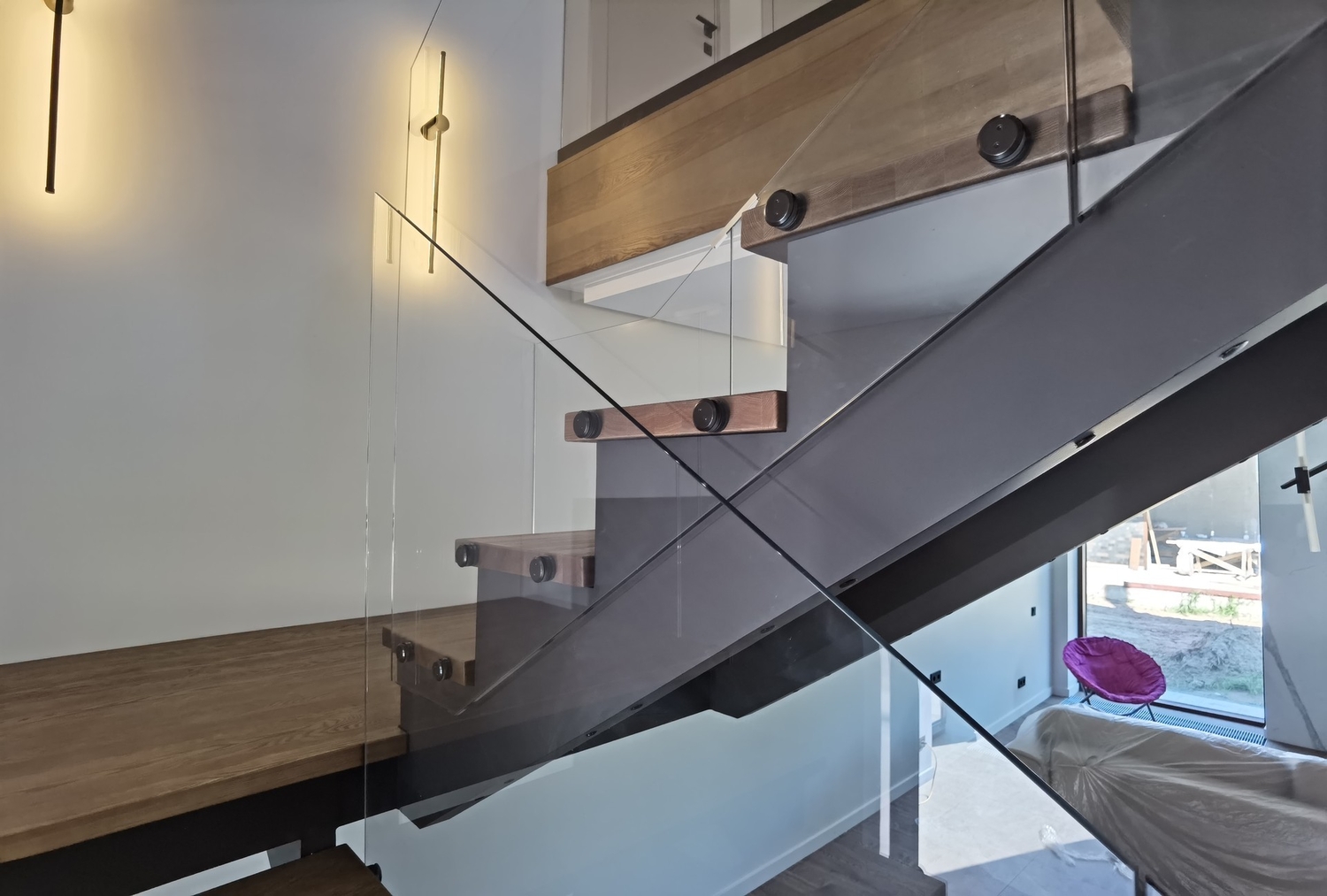

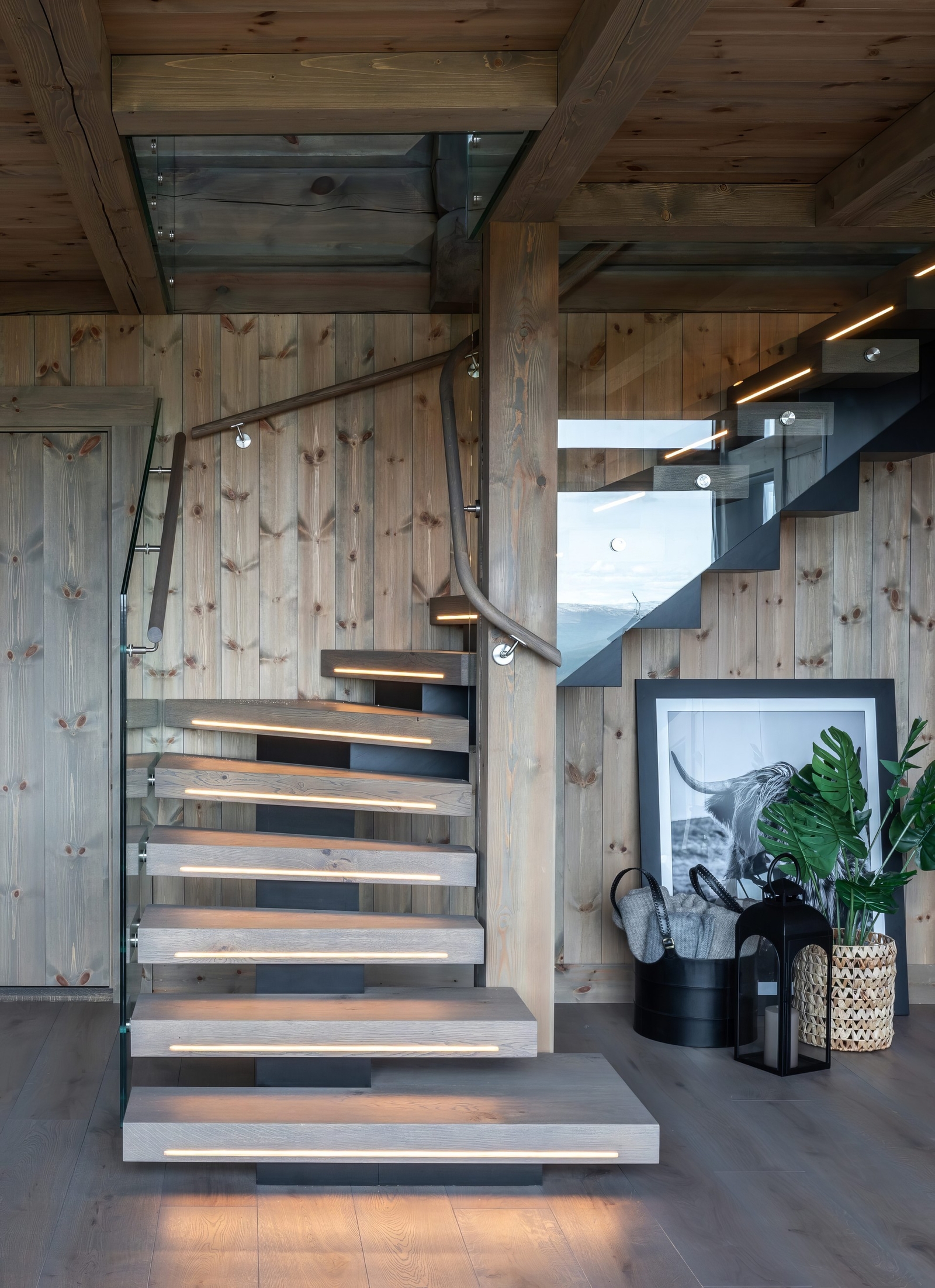

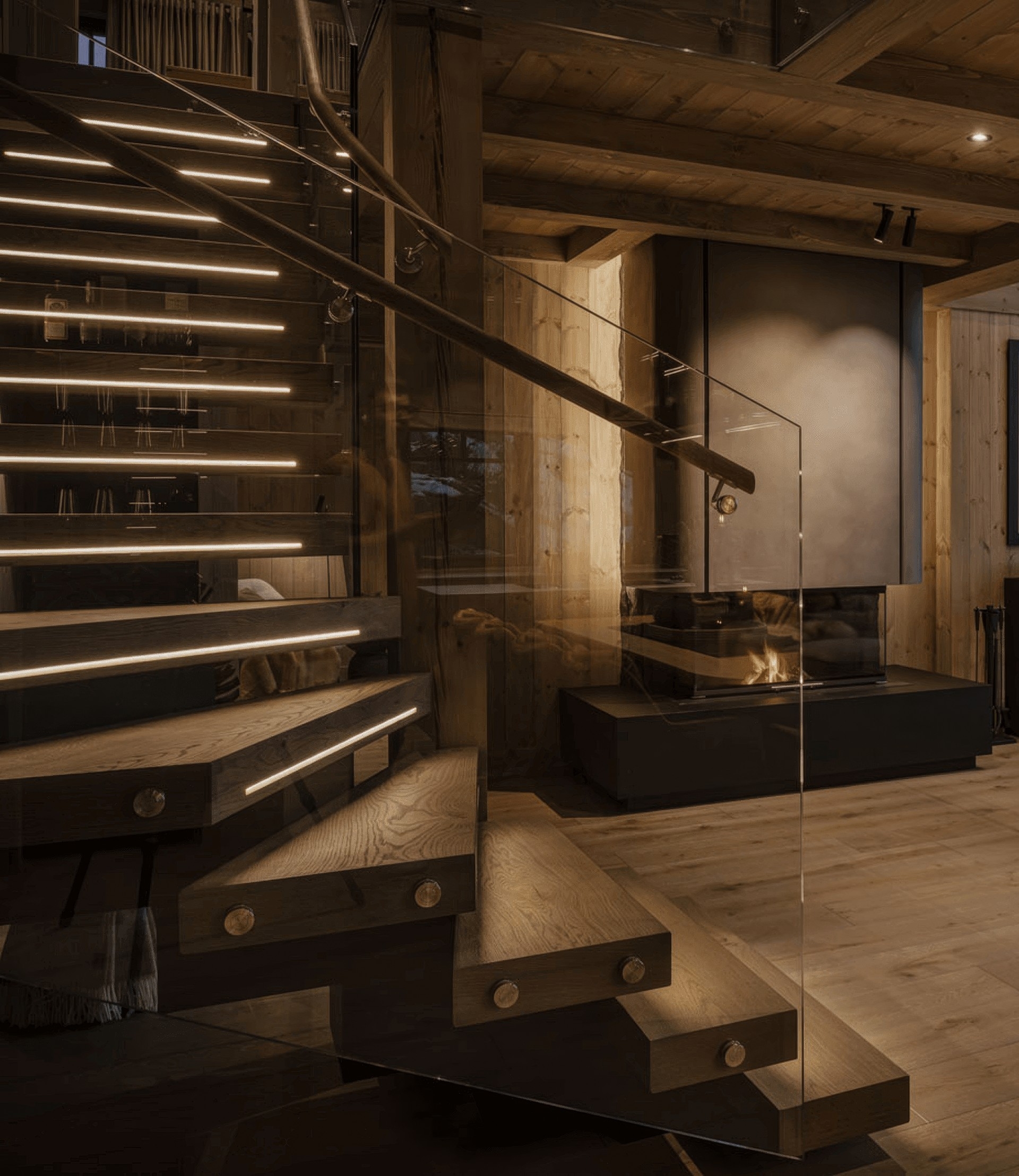

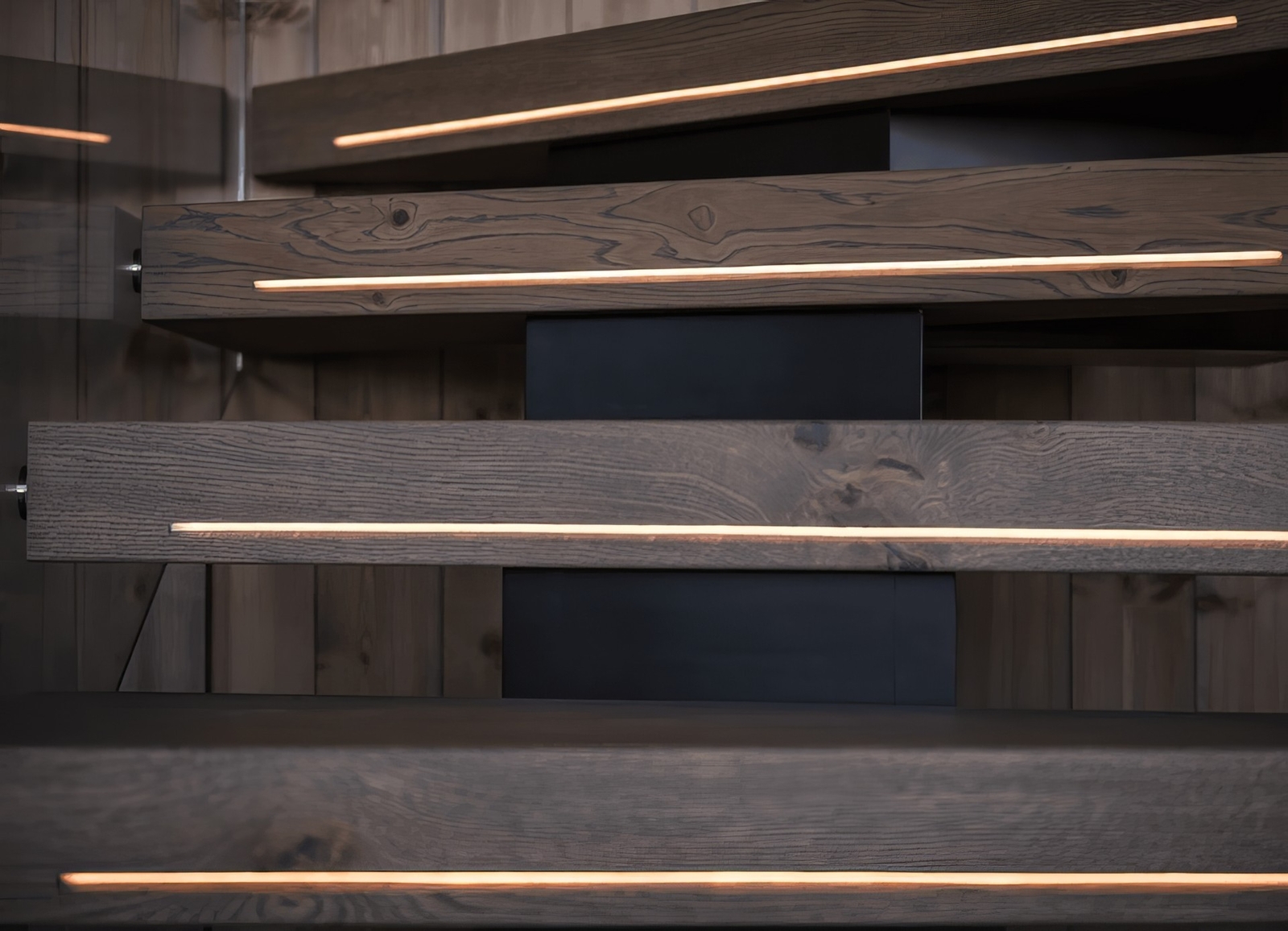

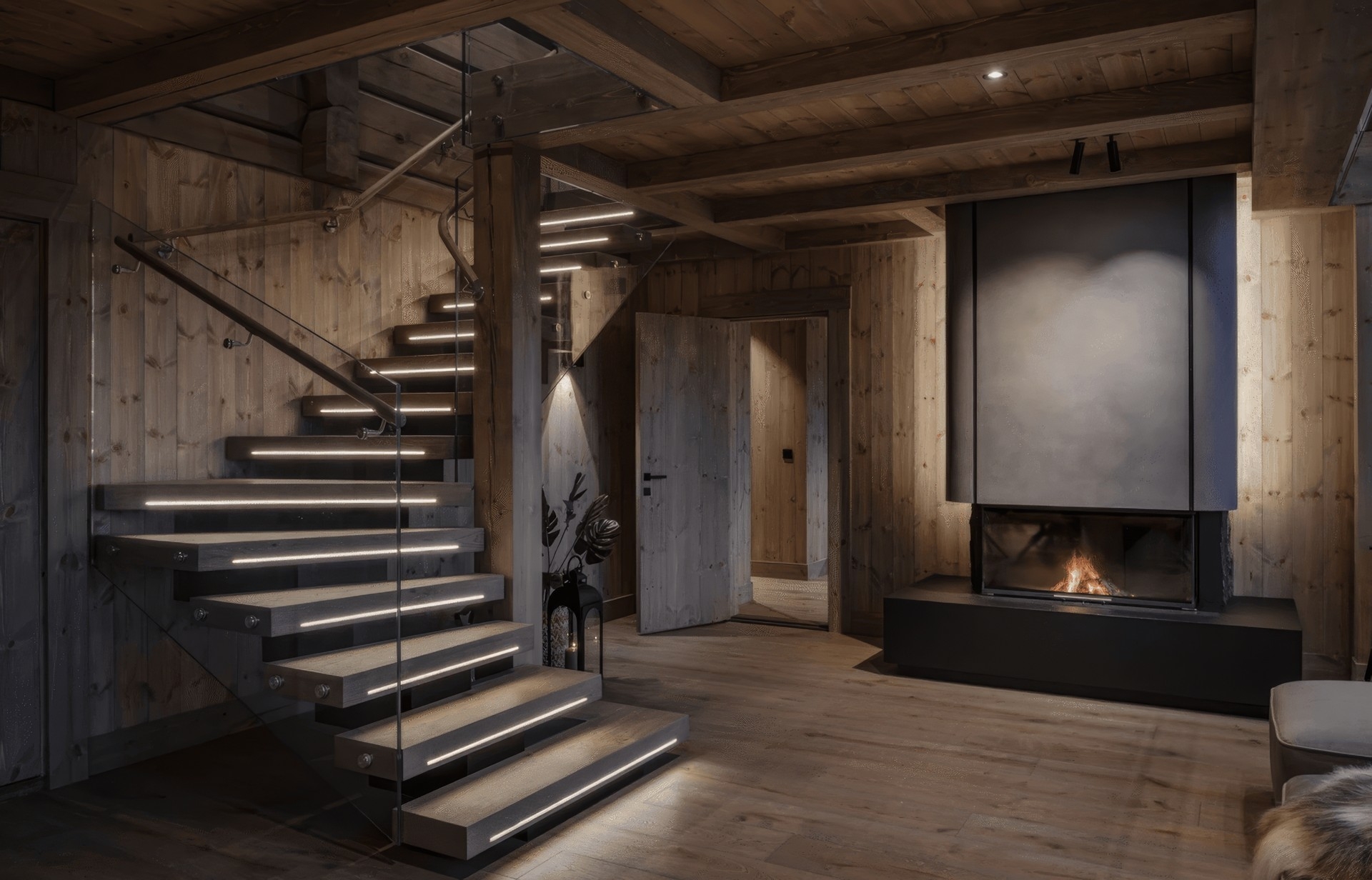

Очень хорошо это видно на консольных проектах ComfortSteps.

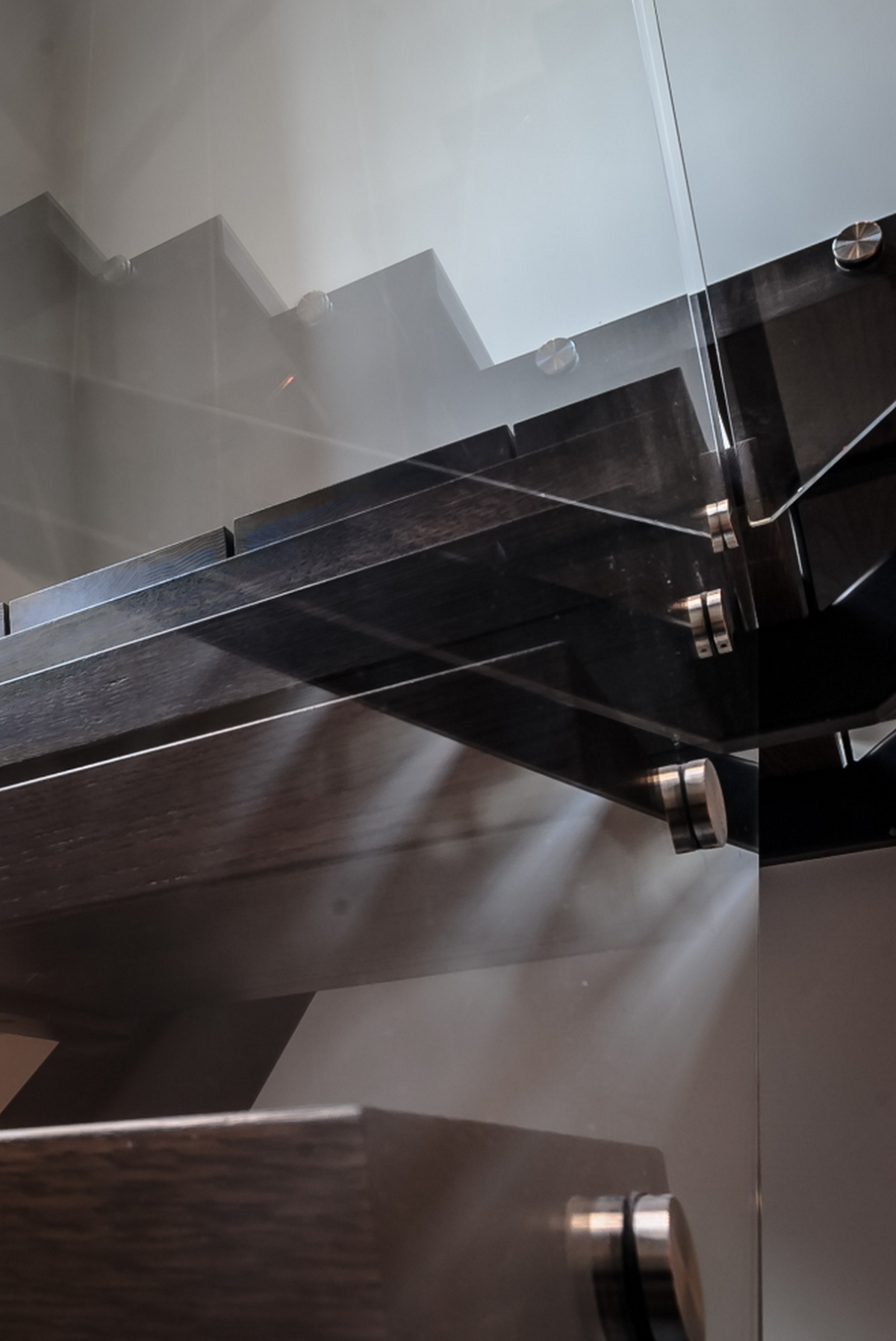

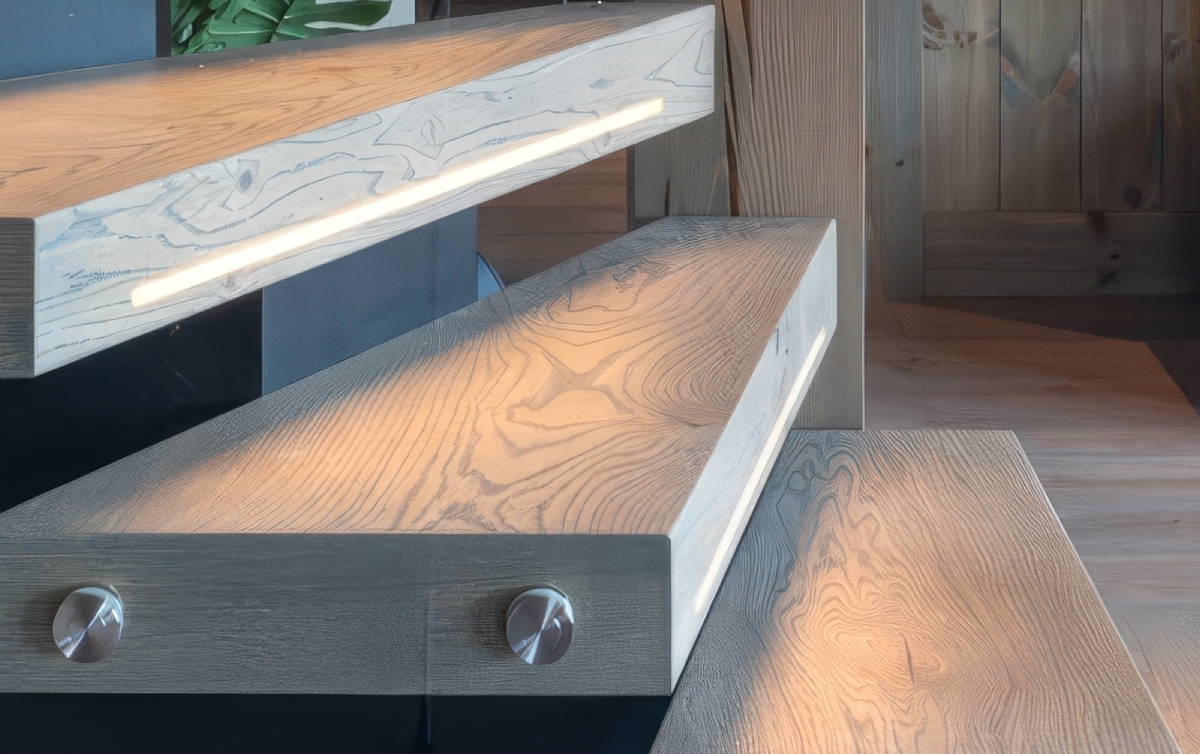

Снаружи человек видит толстую деревянную ступень и круглый торцевой коннектор. Но сам декоративный узел является лишь внешней частью системы. В проекте Шмелёво Парк коннекторы D50 дополнительно закрываются специальными шпонированными торцевыми накладками — визуально крепёж становится частью деревянной архитектуры, хотя его задача остаётся инженерной.

То есть нельзя рассуждать:

ступень толстая — значит, в неё можно прикрутить что угодно.

Не толщина декоративного дерева определяет безопасность крепления.

Определяет вся цепочка передачи нагрузки.

Именно поэтому тип стекла и его крепление должны быть известны ещё при проектировании металлокаркаса и деревянных ступеней.

Потому что после закалки обычные механические операции со стеклом практически заканчиваются.

Перед закалкой полотно должно уже иметь окончательную форму:

габарит;

геометрию;

все отверстия;

вырезы;

обработанные кромки;

положение крепёжных зон.

Дальше оно проходит термообработку.

Закалённое стекло находится в системе внутренних напряжений, которая и обеспечивает его повышенную прочность. Попытка после закалки просверлить новое отверстие, подпилить край или изменить форму приводит к разрушению всего полотна. Производители стекла прямо указывают: резка, формирование и сверление выполняются до закалки; после неё стекло нельзя дорабатывать таким способом.

Именно поэтому ошибка в положении одного отверстия — это не:

«рассверлим на объекте на 10 мм в сторону».

Это:

изготавливаем новое стекло.

А теперь представим большое индивидуальное полотно с несколькими отверстиями под торцевые коннекторы, вырезом под геометрию марша и сопряжением с соседними секциями.

Ошибка одного размера способна отправить в брак всё полотно.

Поэтому стеклянное ограждение требует очень точной увязки с фактическим металлом, ступенями, бетонным основанием и фурнитурой ещё до передачи чертежа на производство.

И здесь хорошо работает принцип ComfortSteps, который уже применяется и в металлокаркасах: технологические узлы определяются заранее, а не сверлятся и придумываются после изготовления.

И это хорошо видно на реальных проектах ComfortSteps.

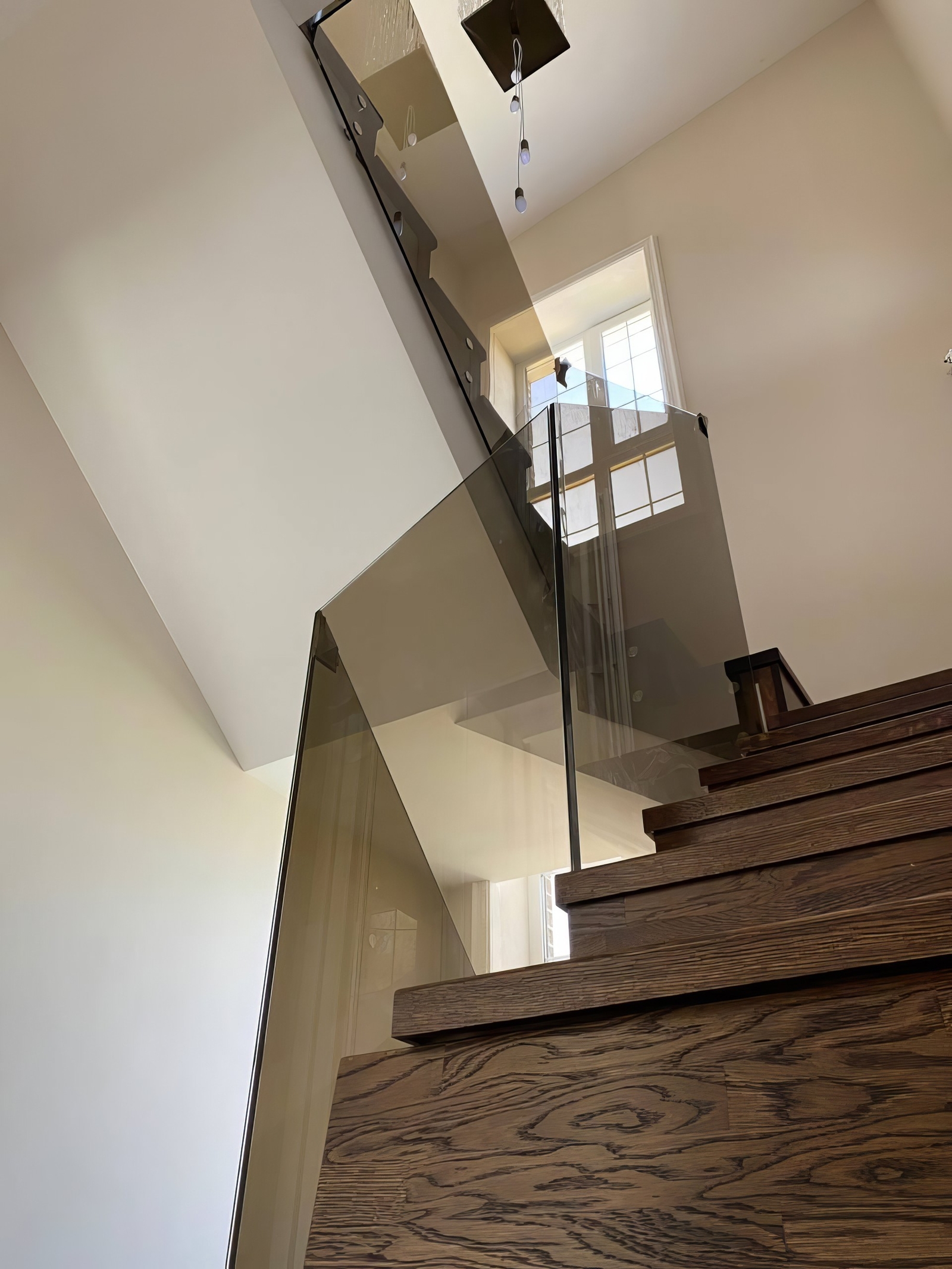

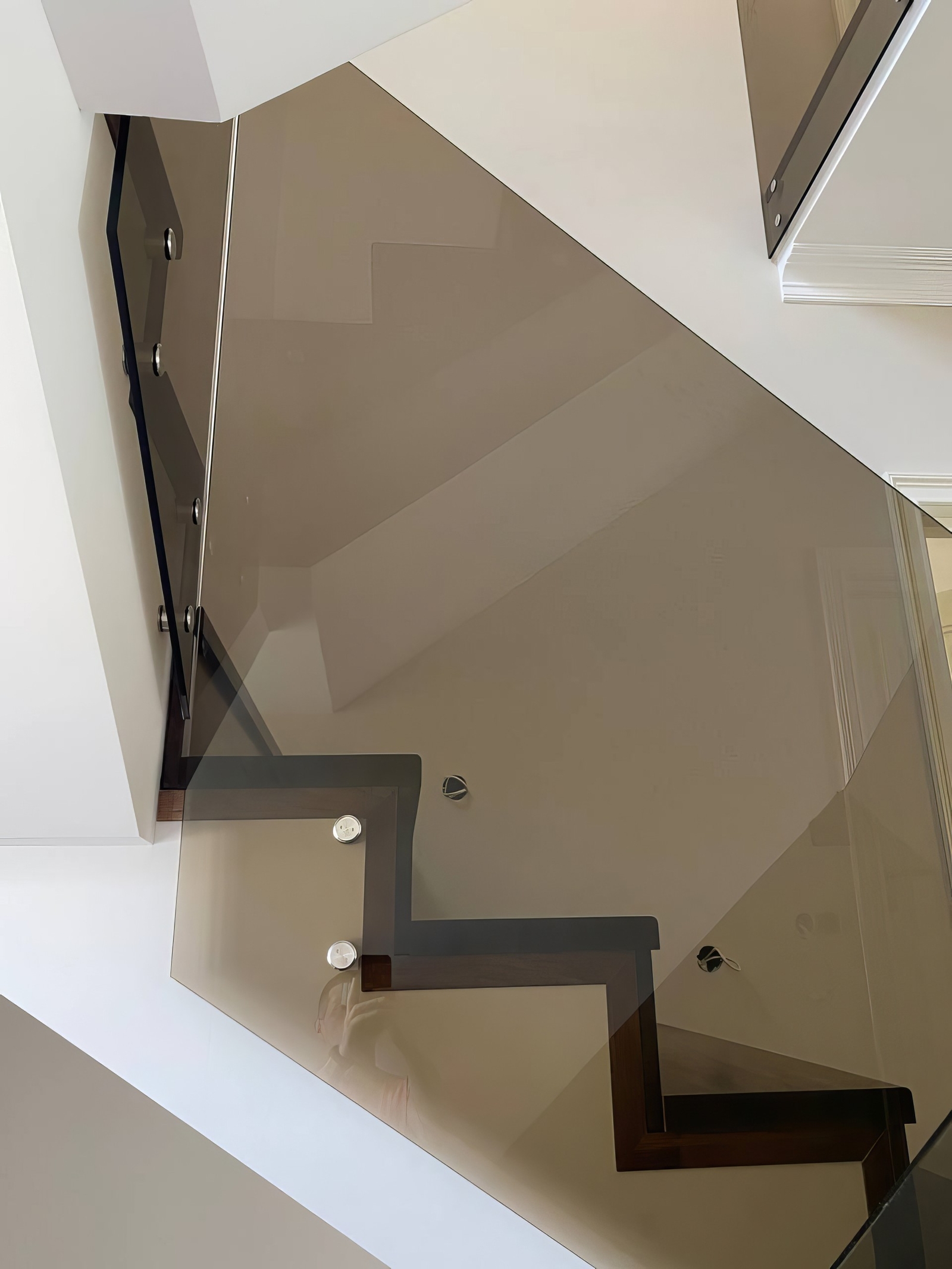

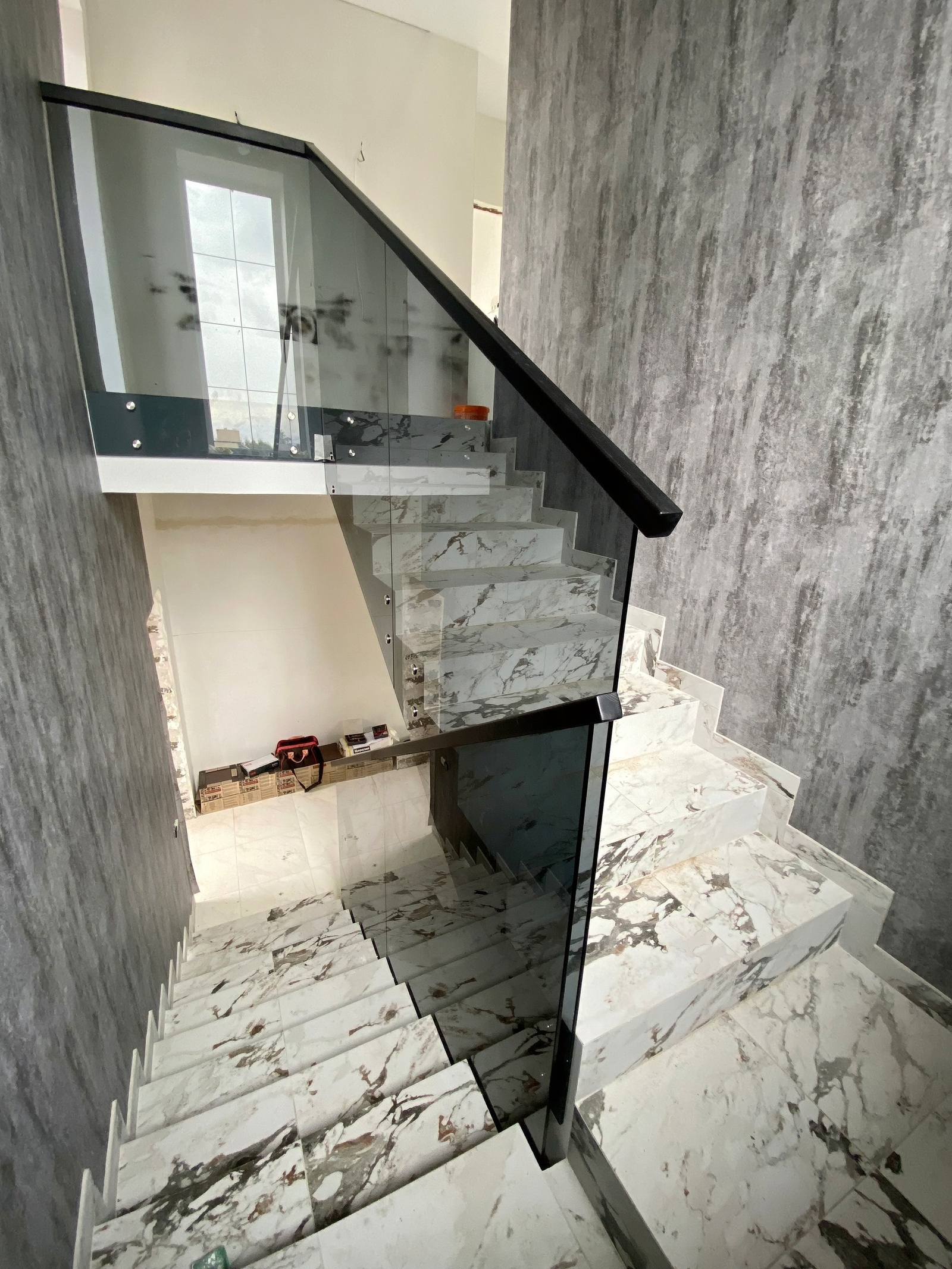

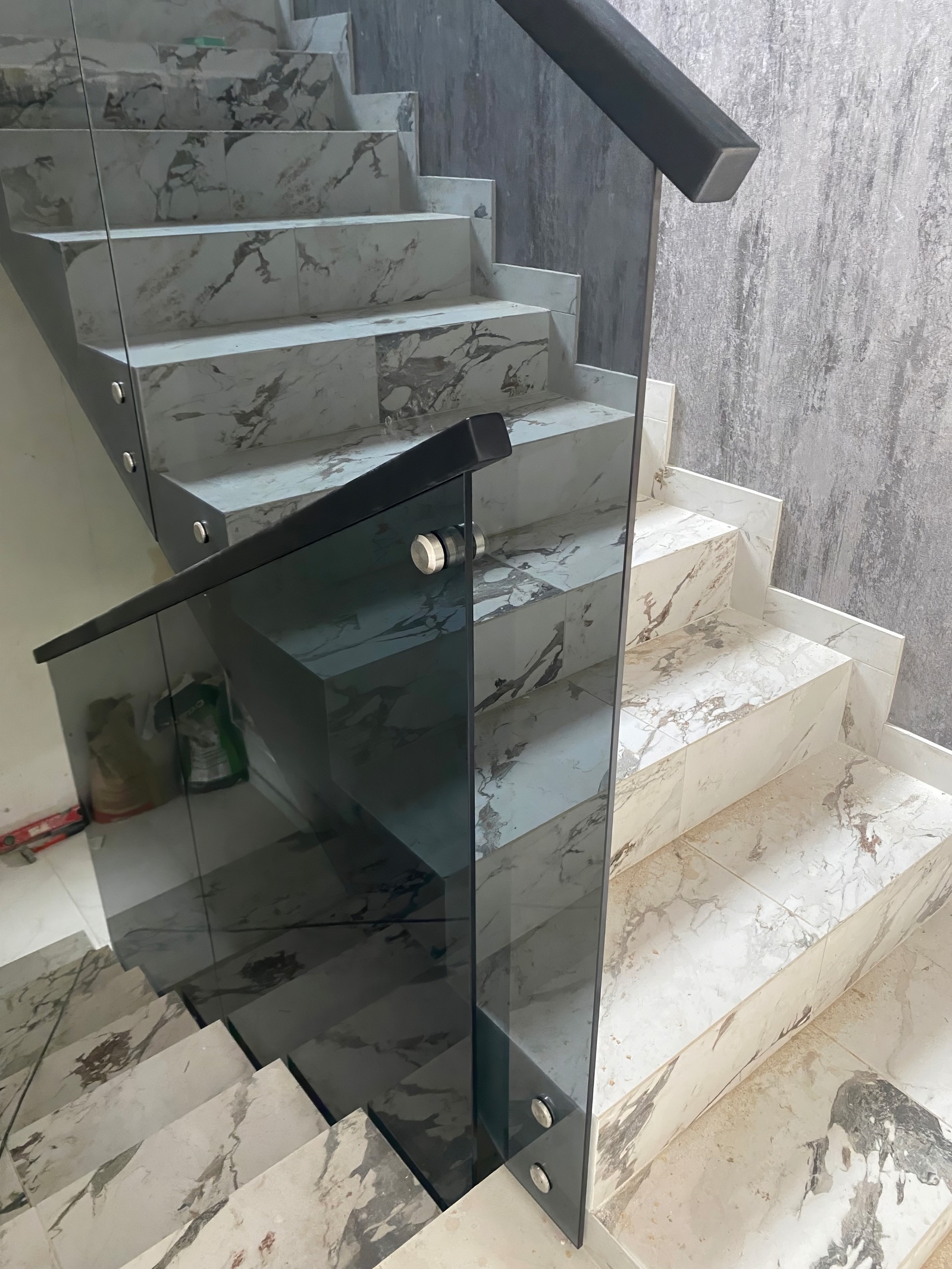

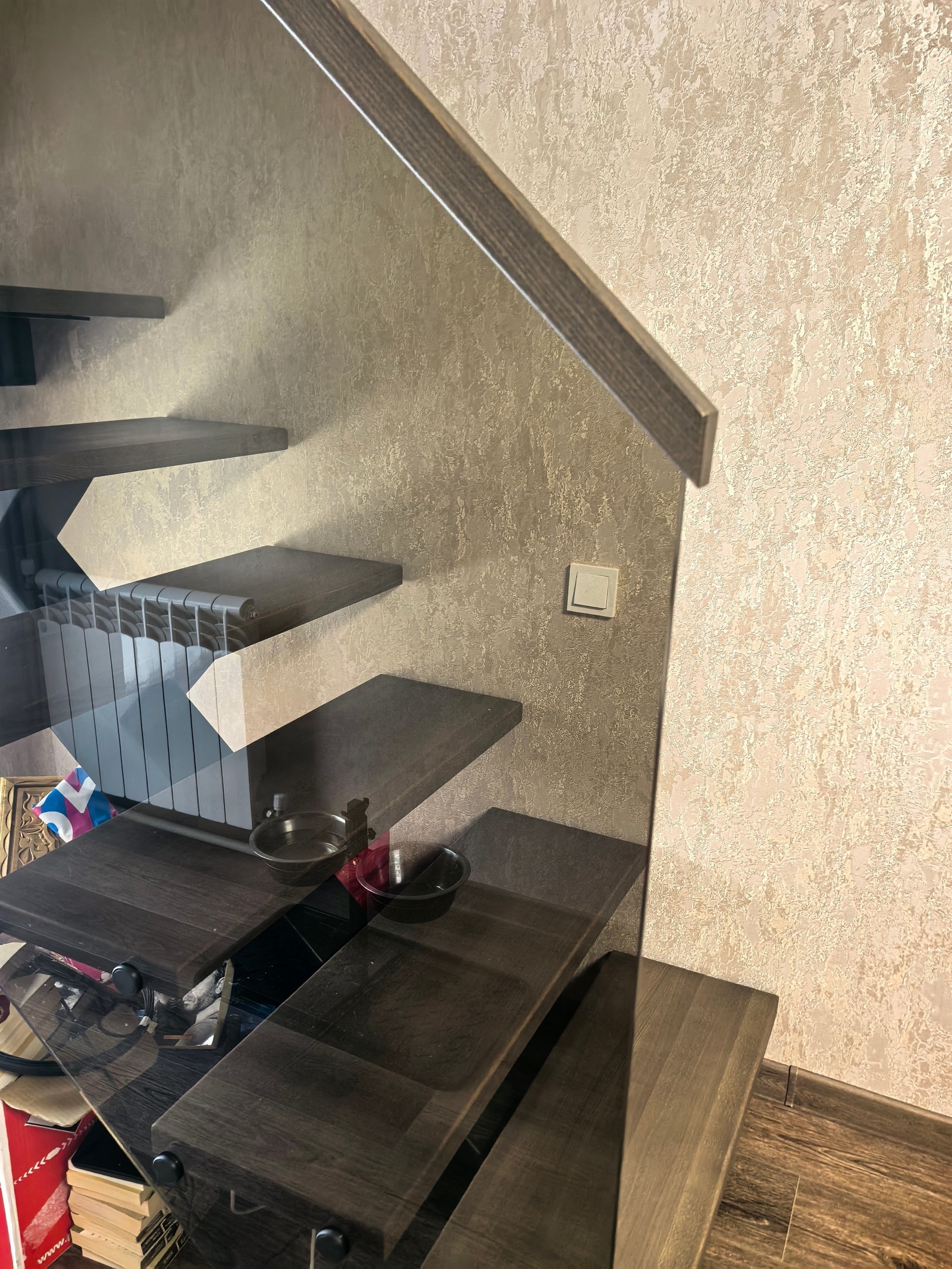

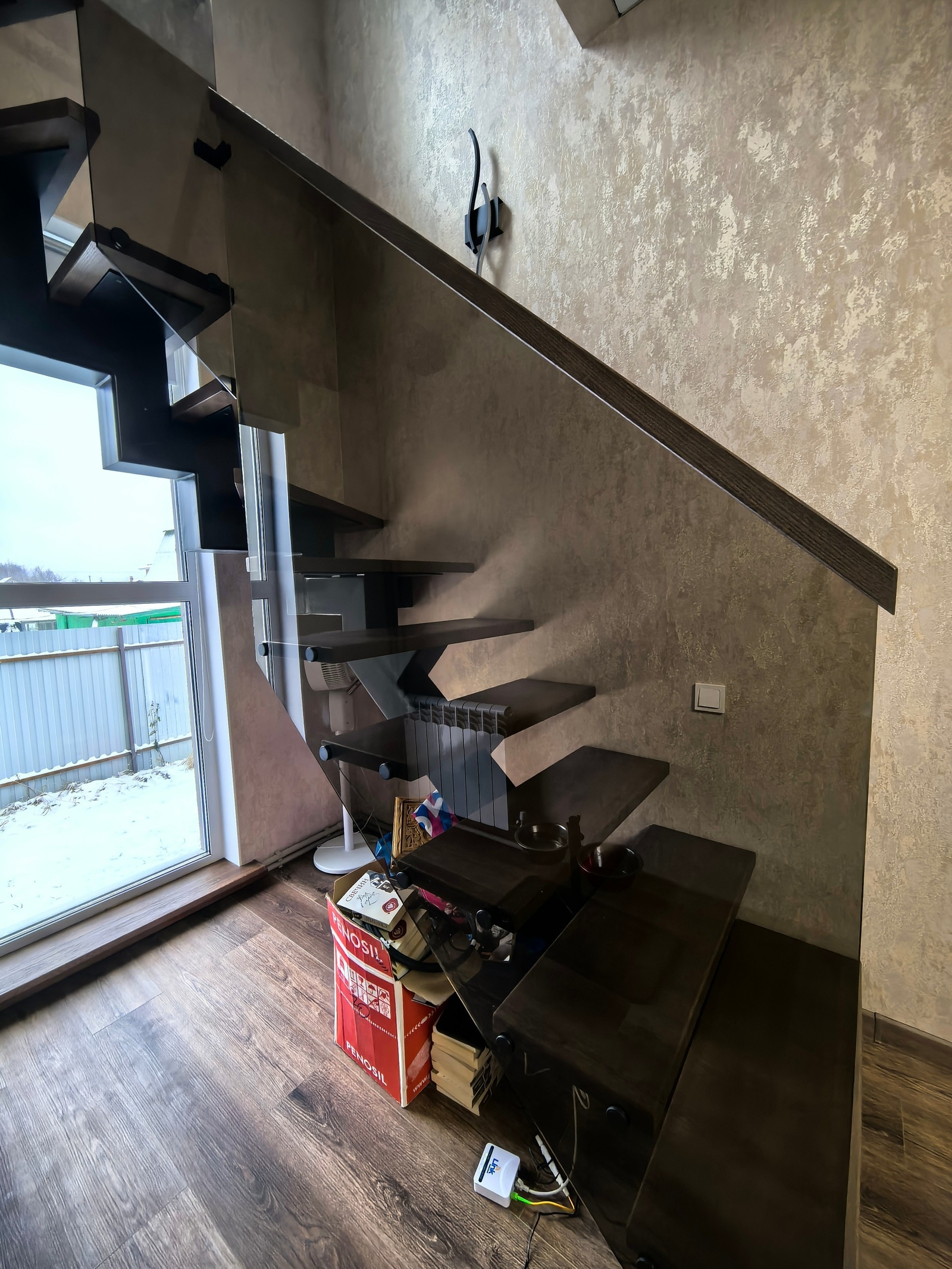

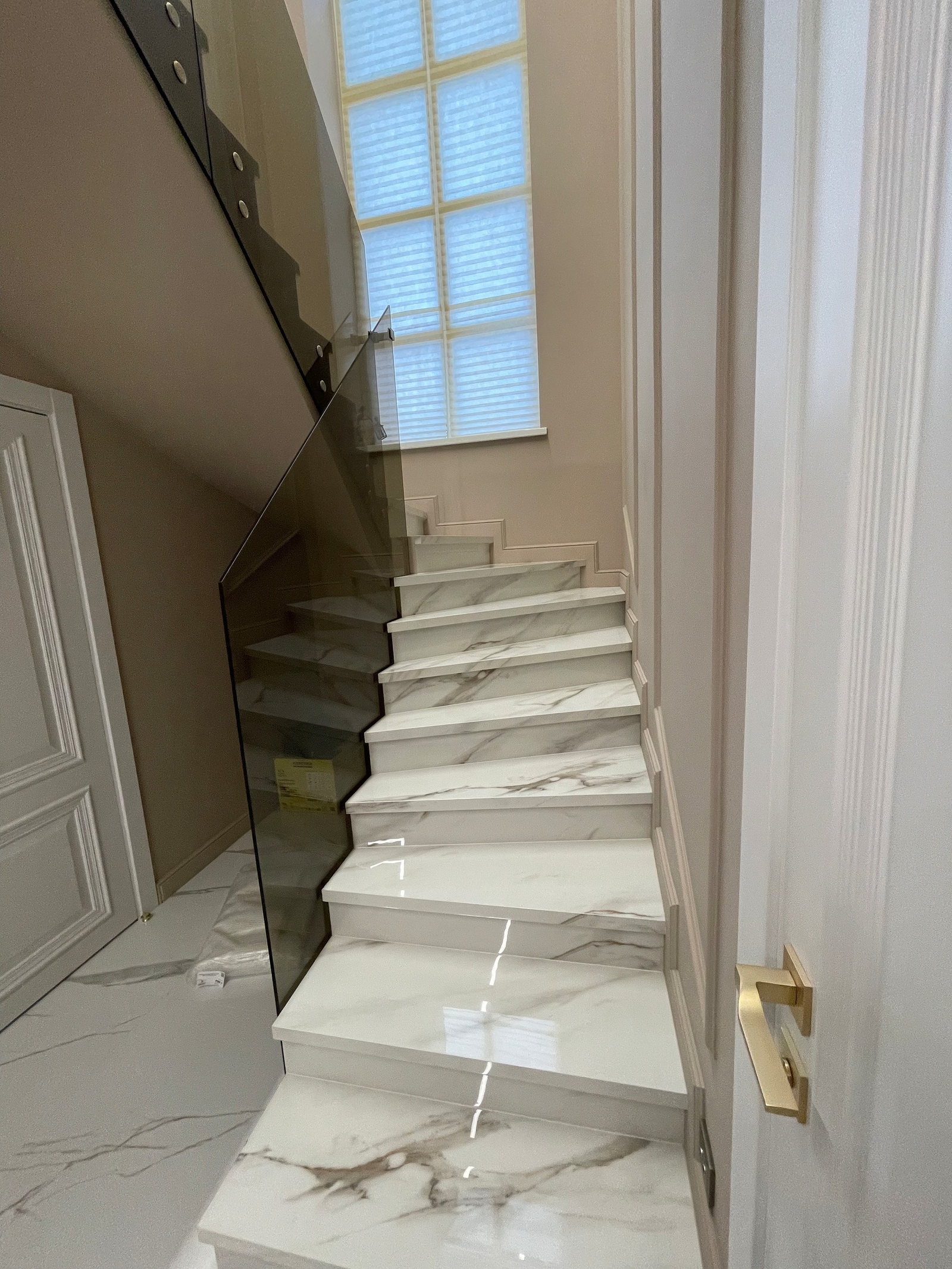

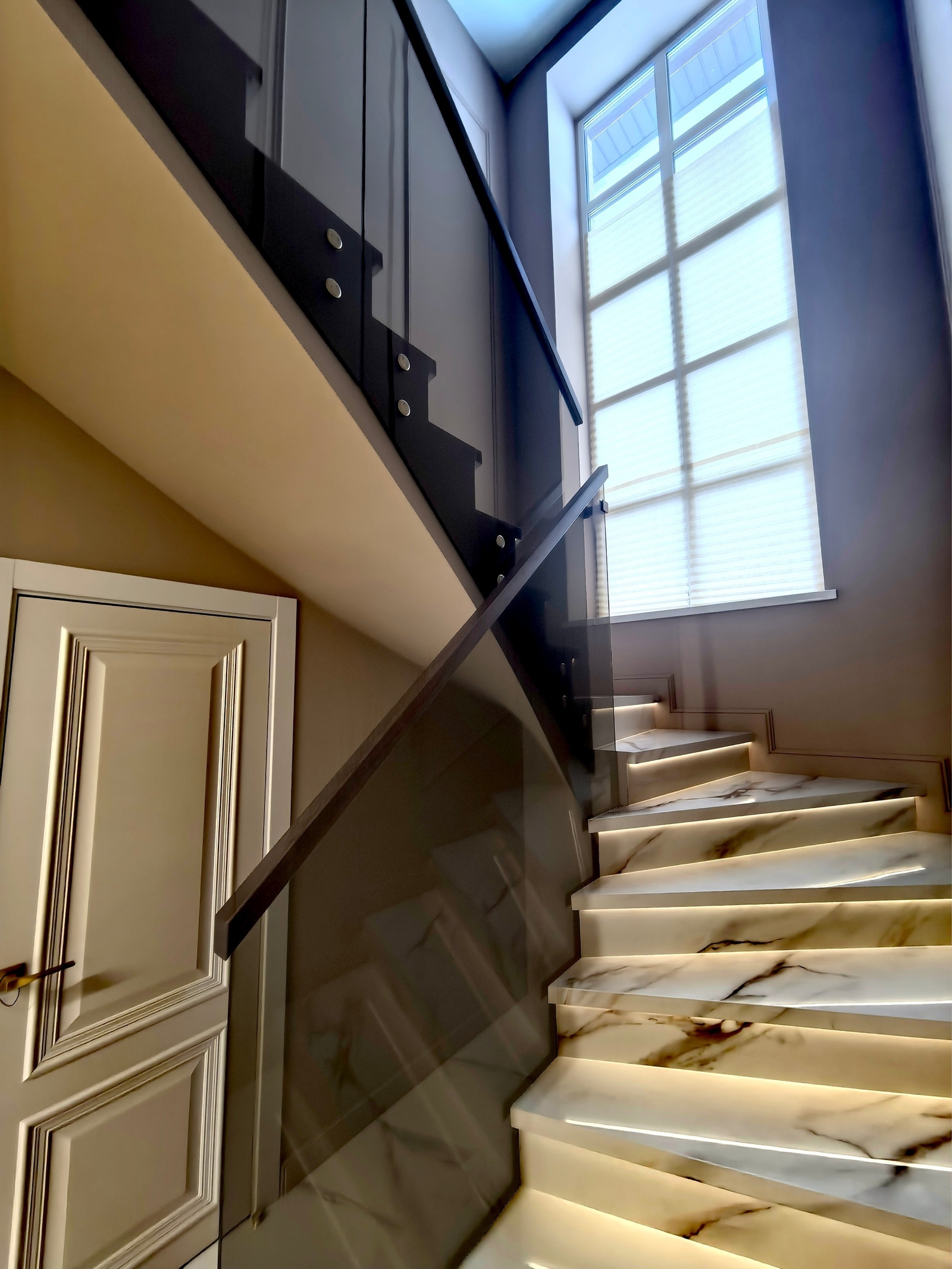

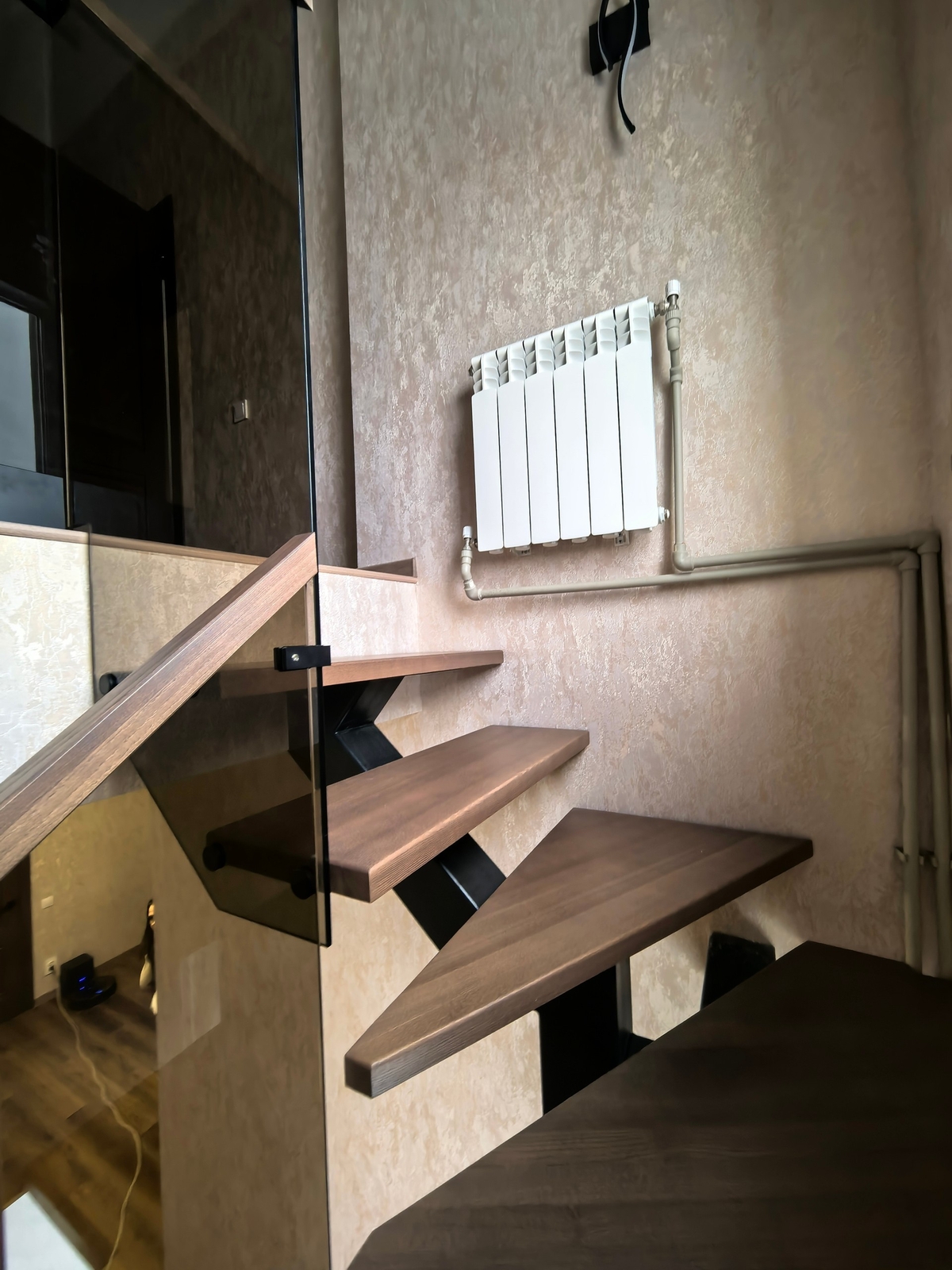

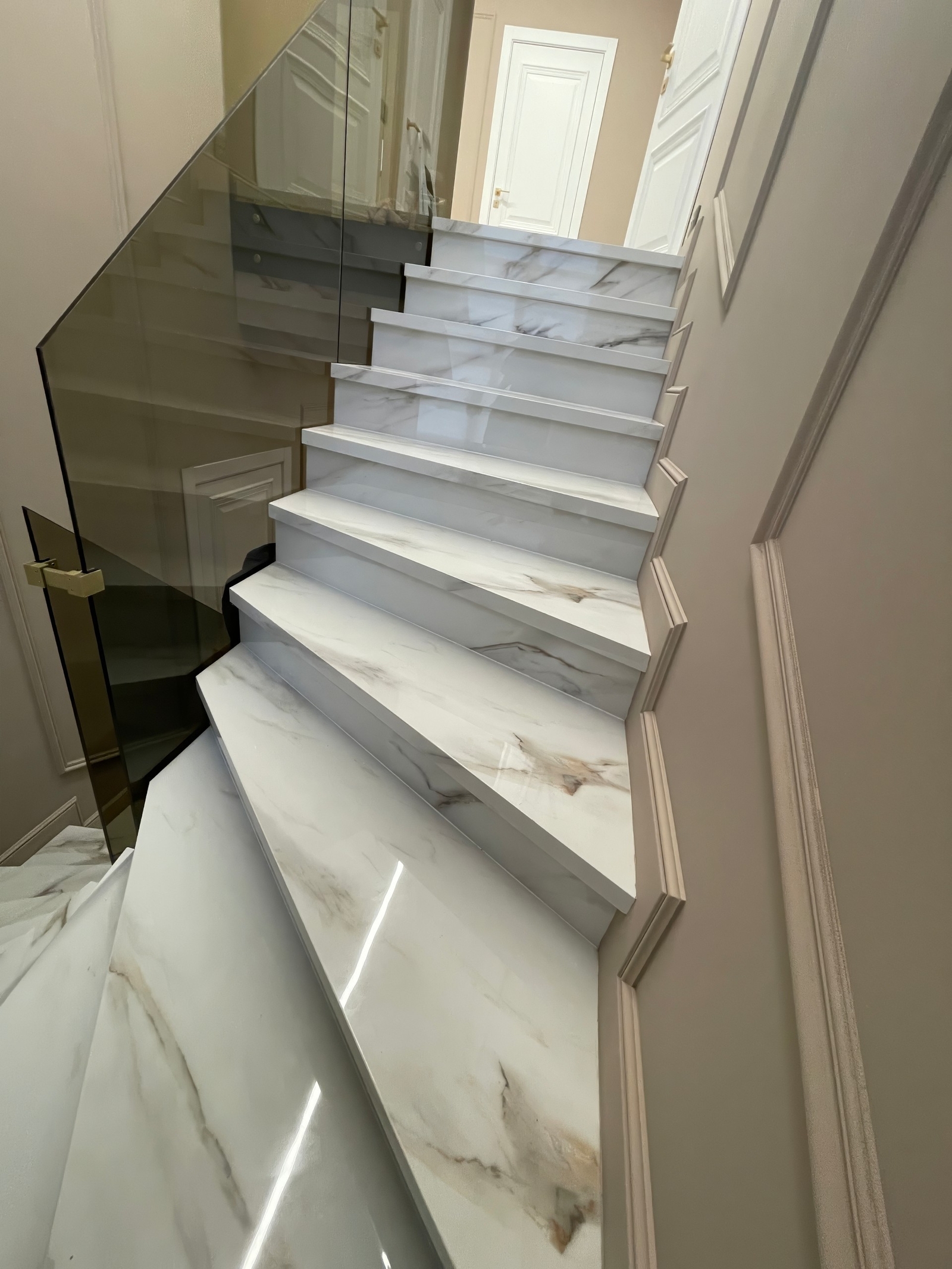

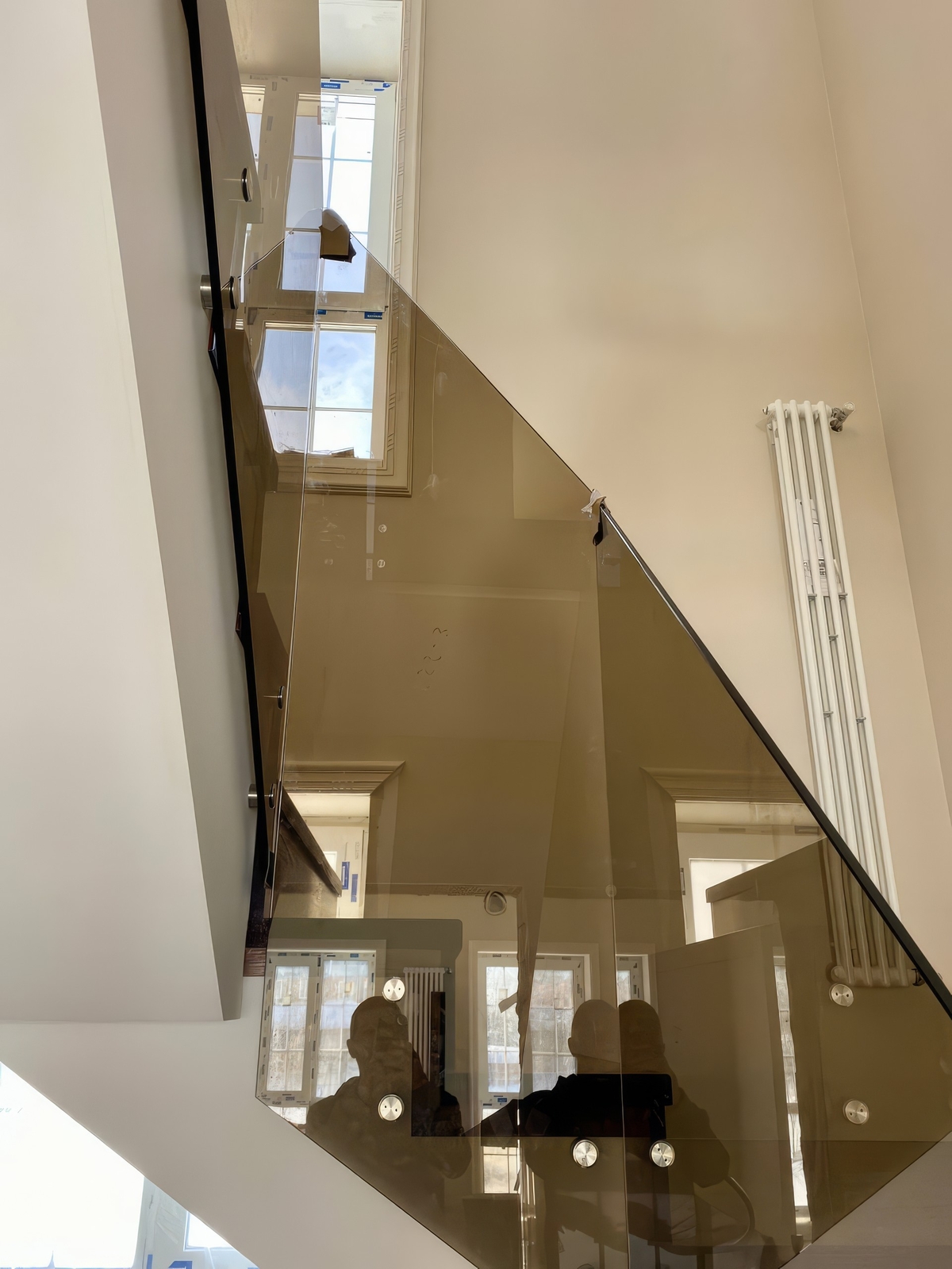

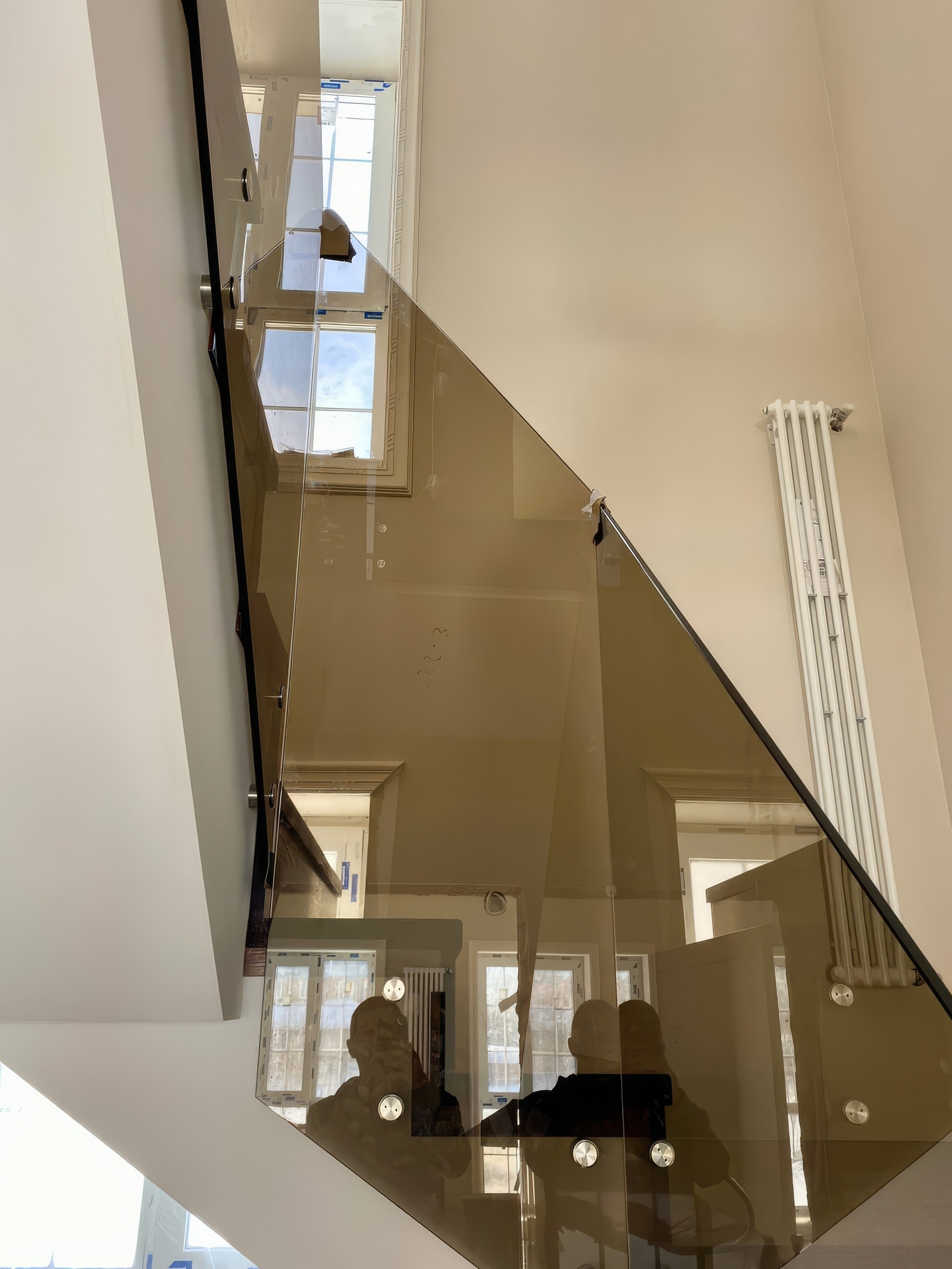

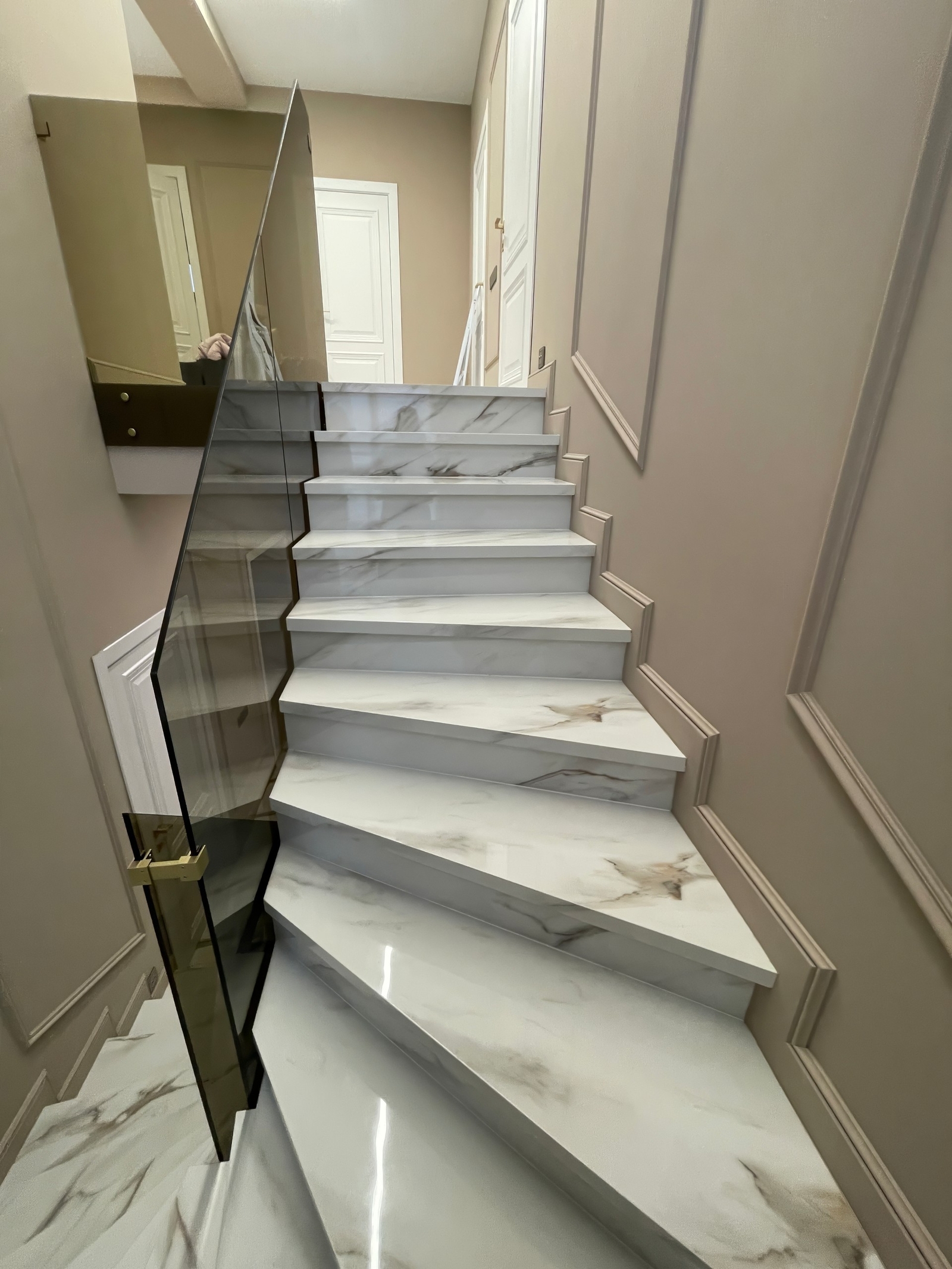

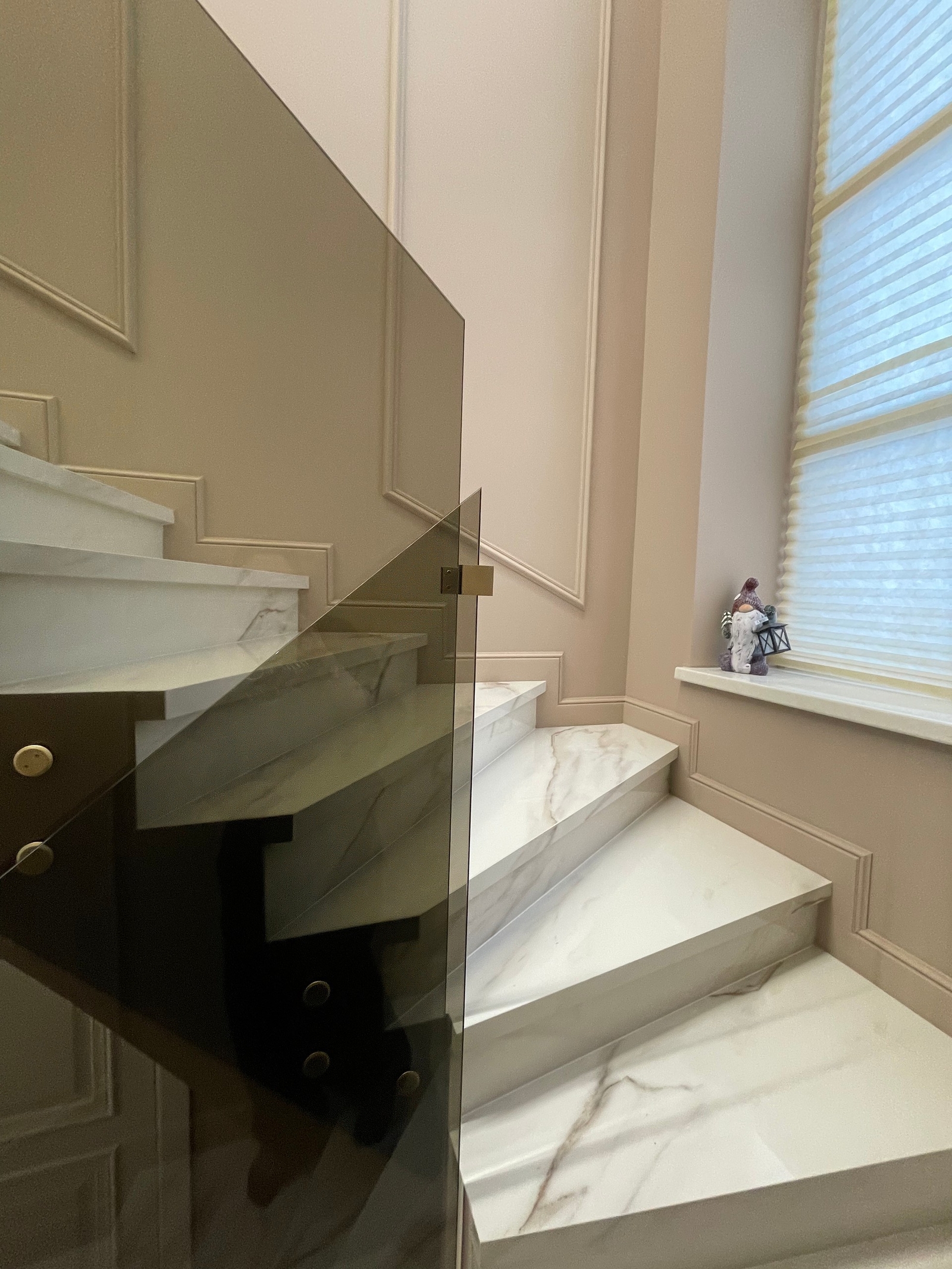

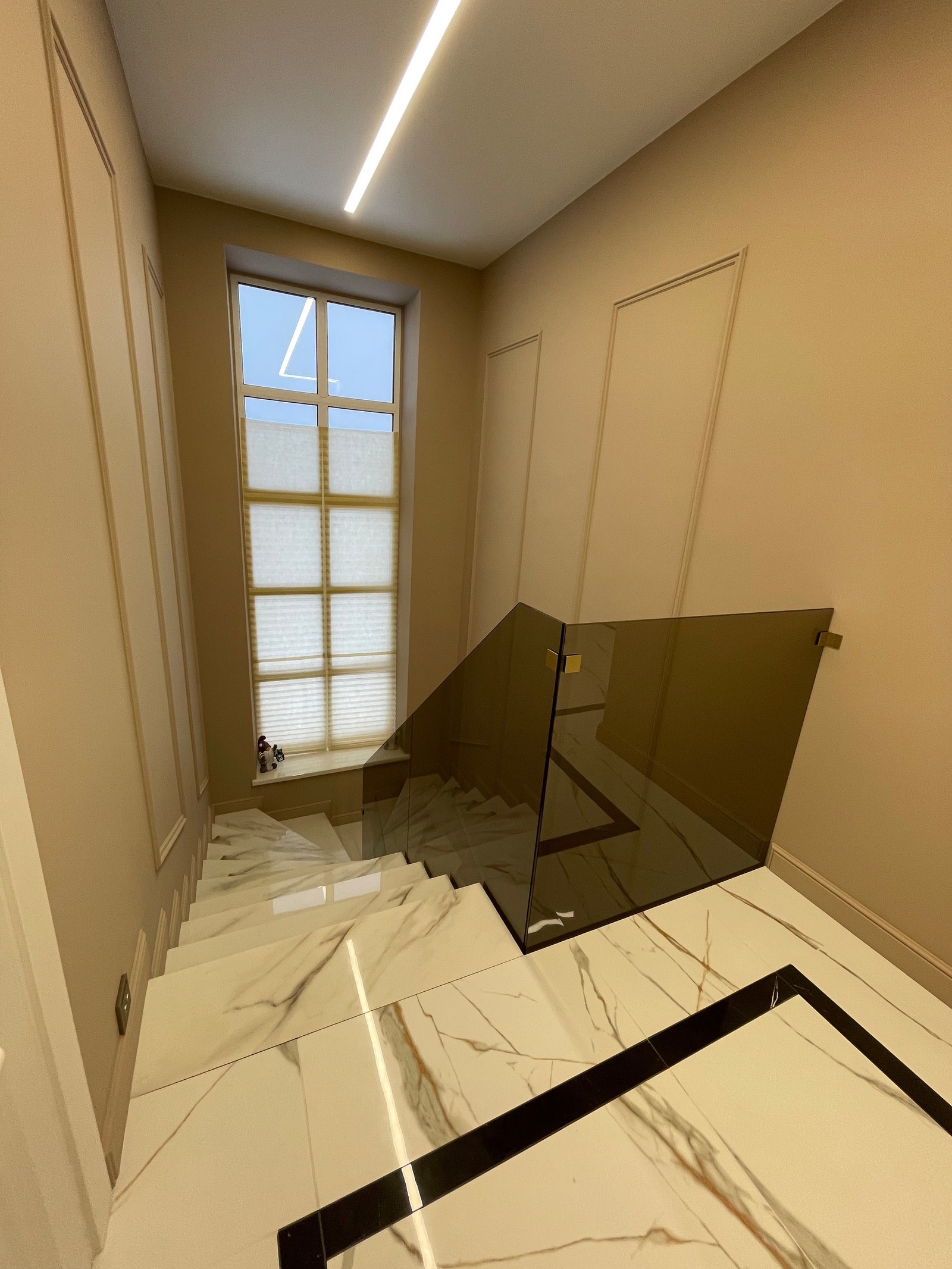

На одном бетонном марше используется закалённое бронзовое стекло 10 мм на точечных держателях без поручня. Это сознательное архитектурное решение: дополнительная линия сверху сделала бы ограждение визуально тяжелее.

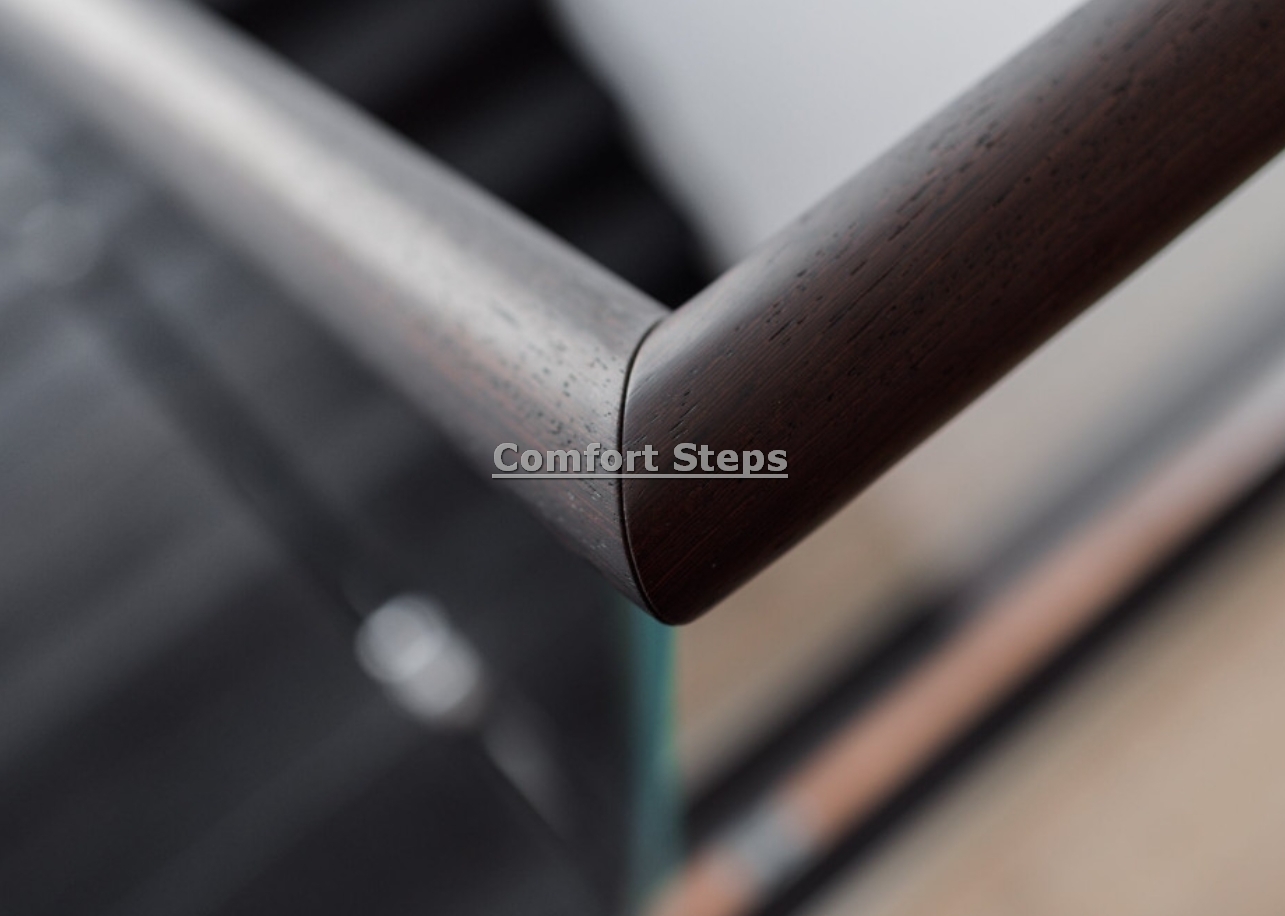

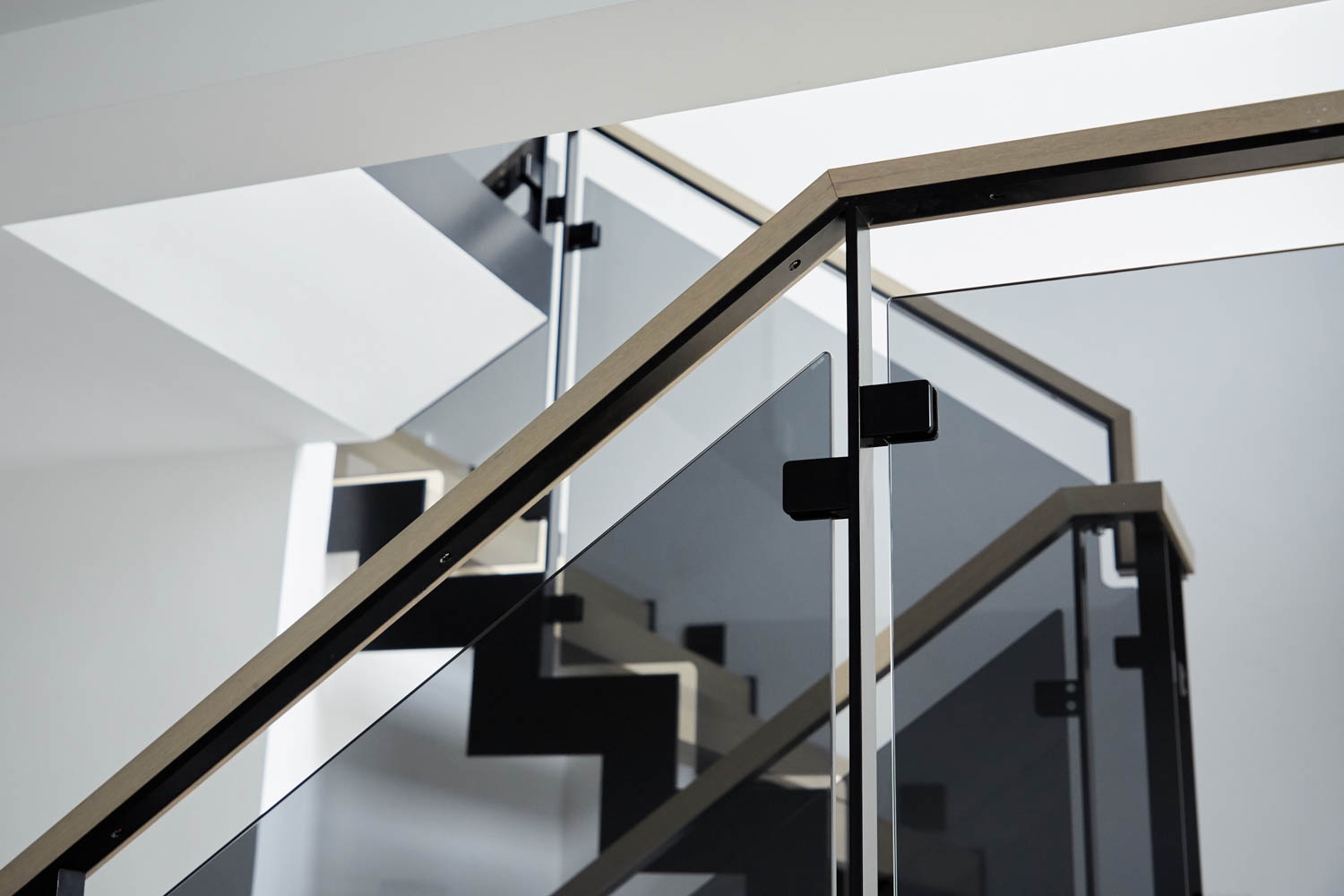

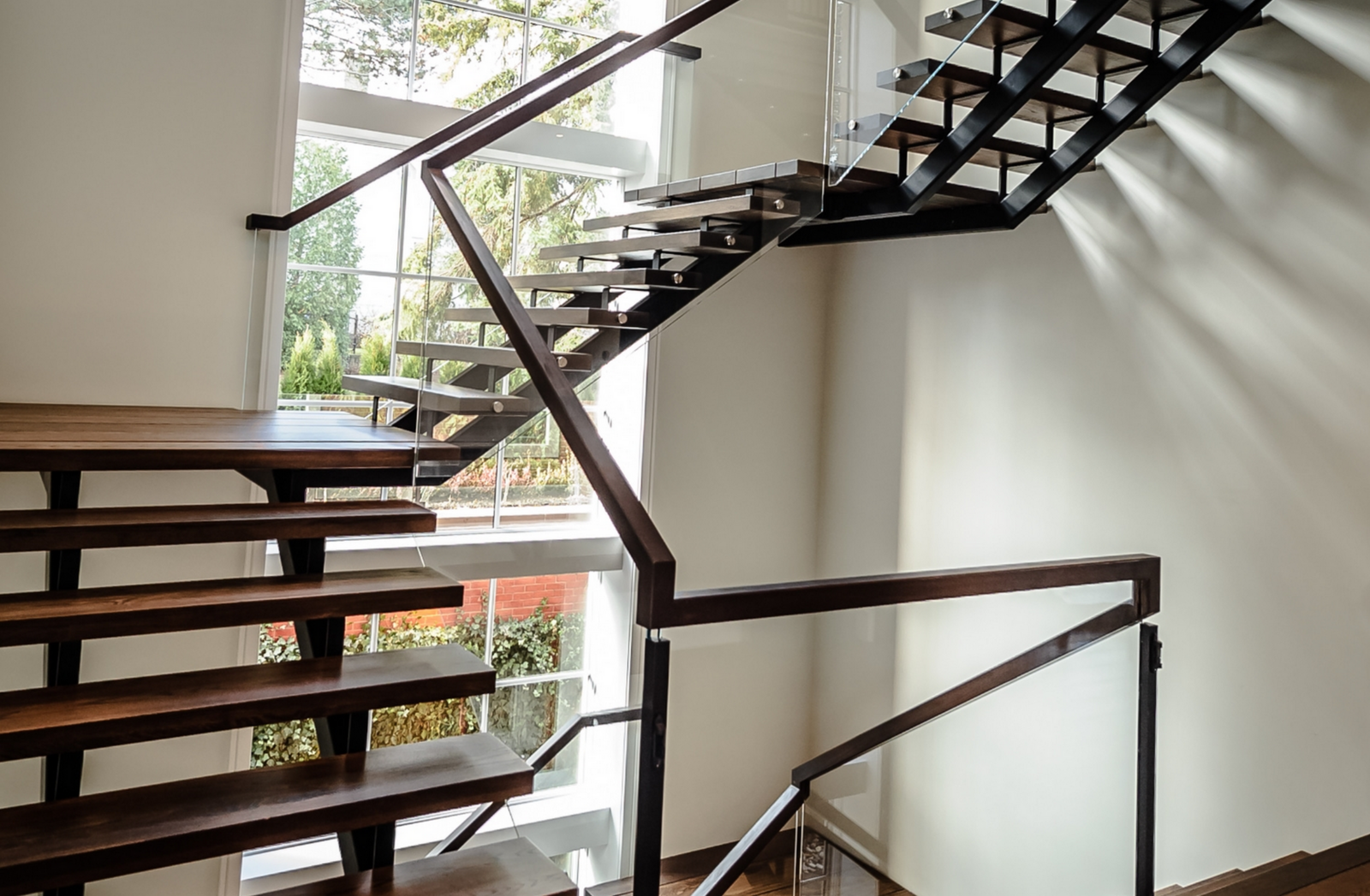

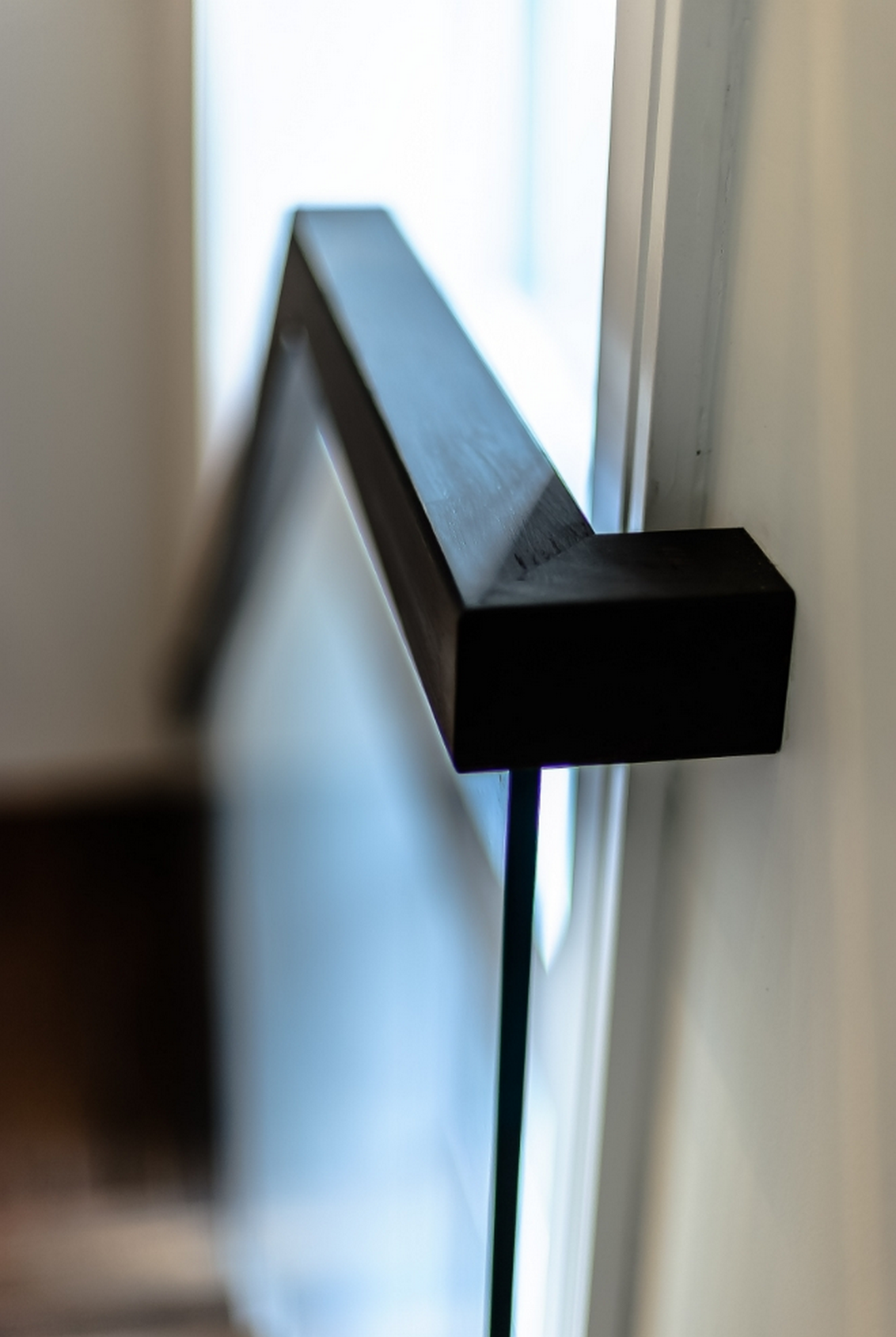

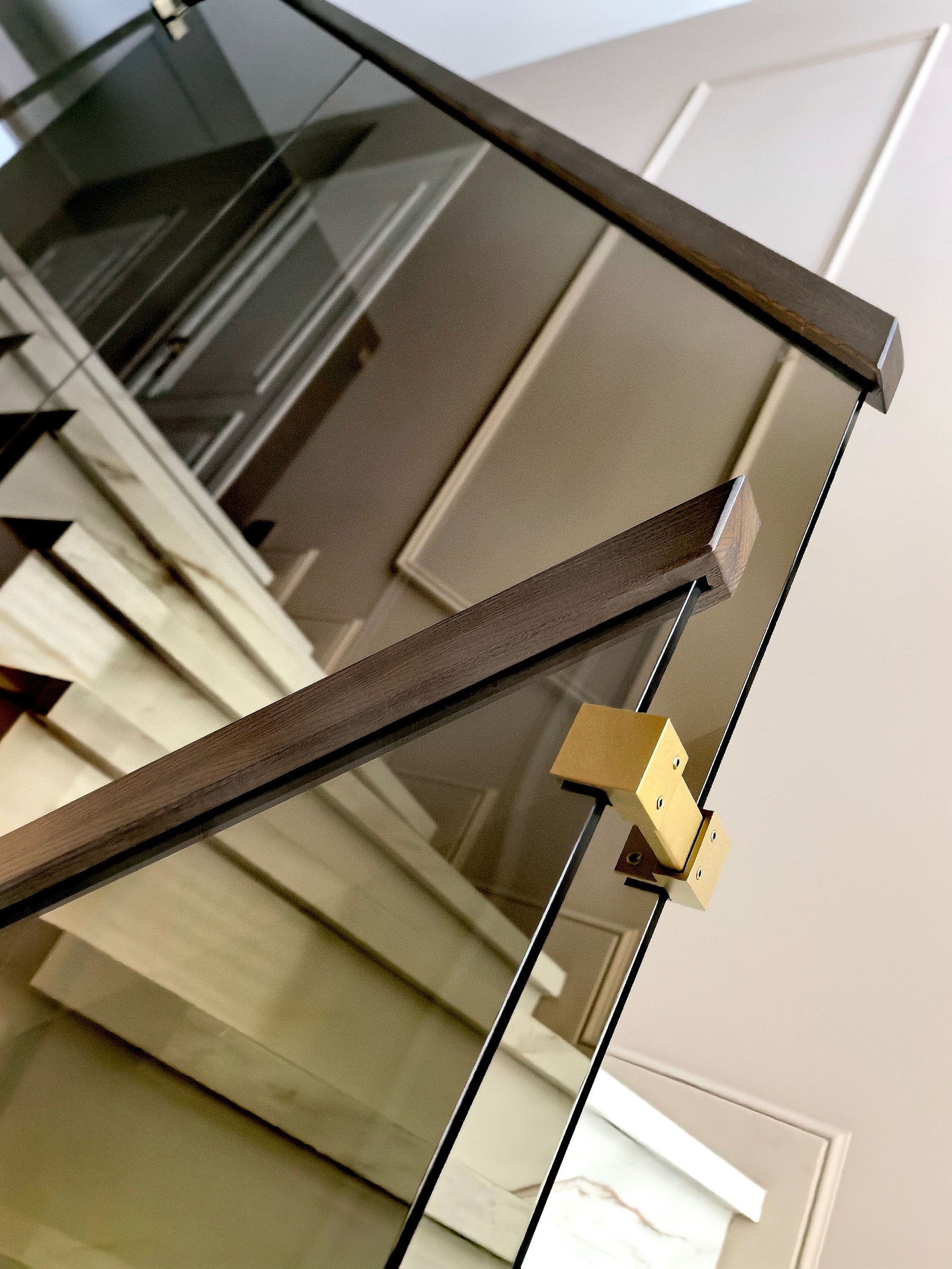

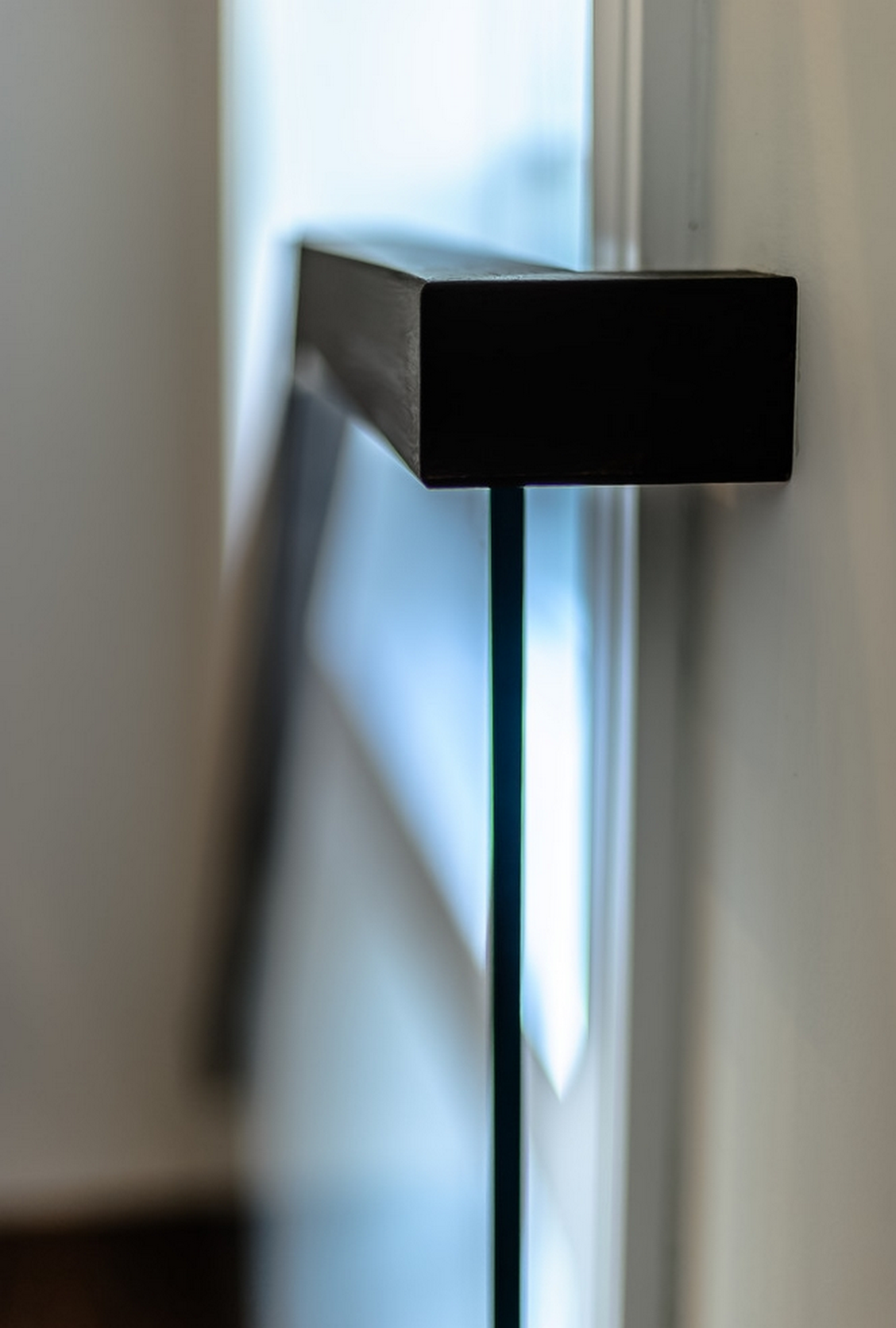

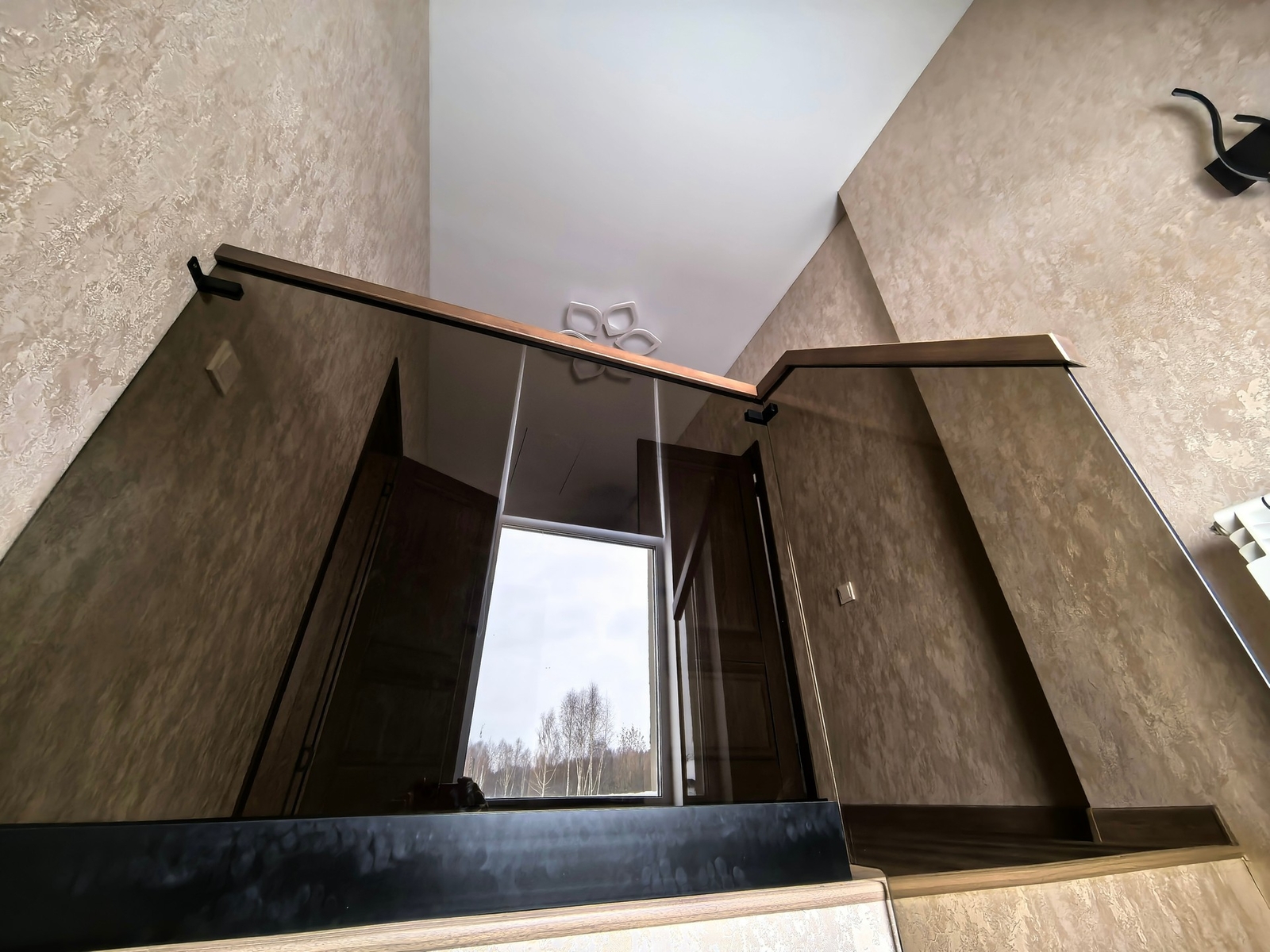

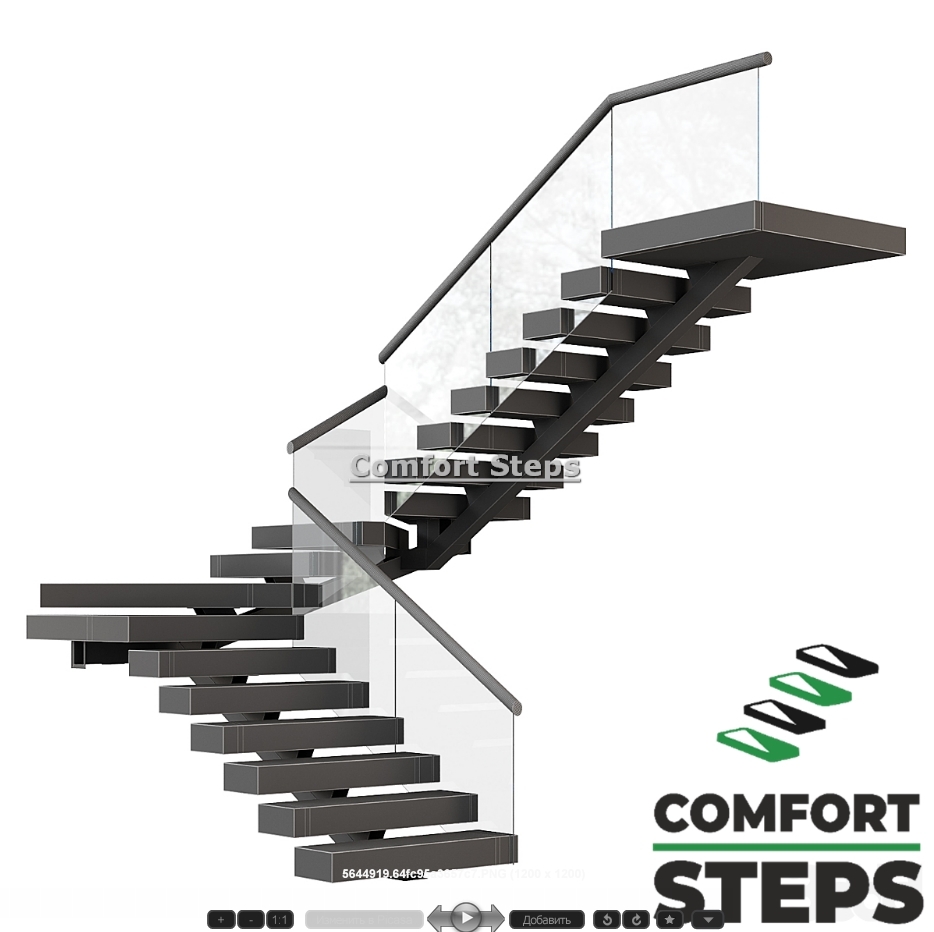

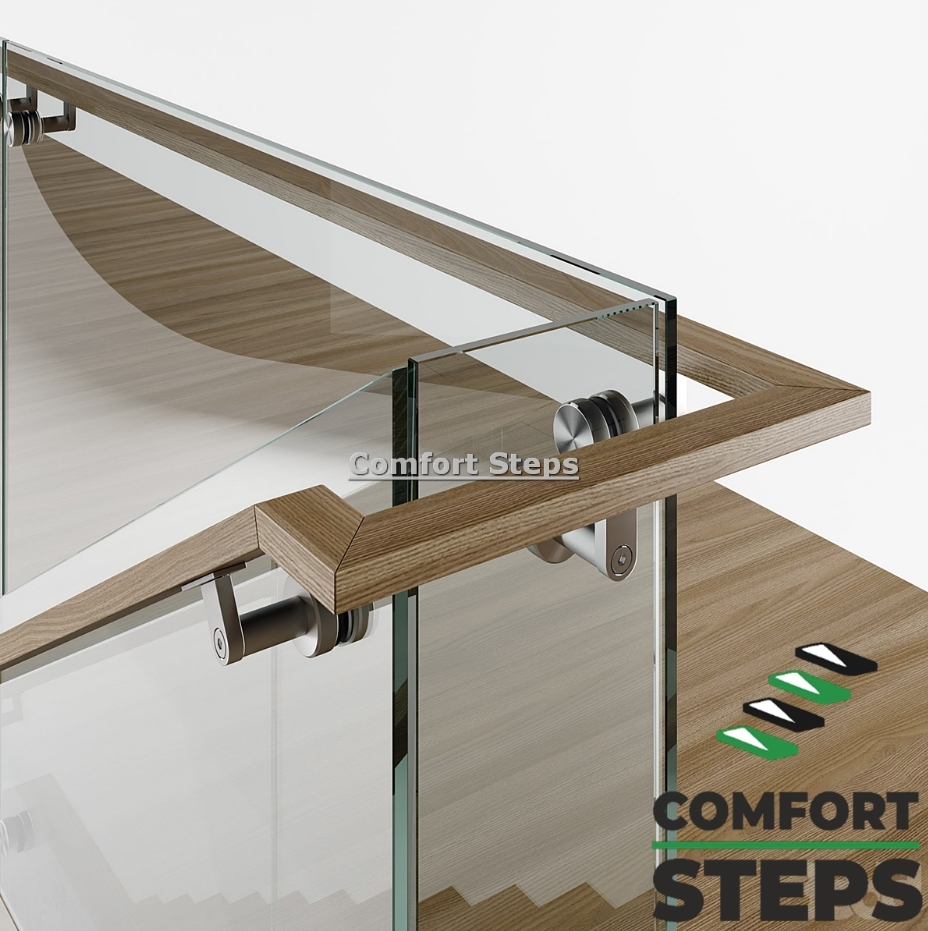

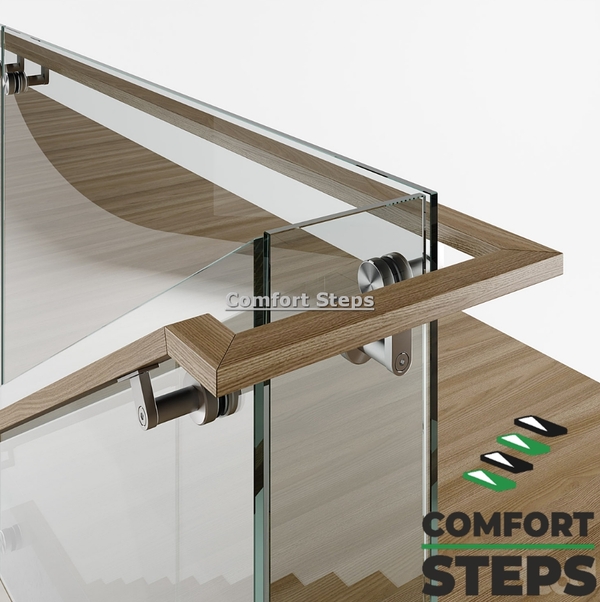

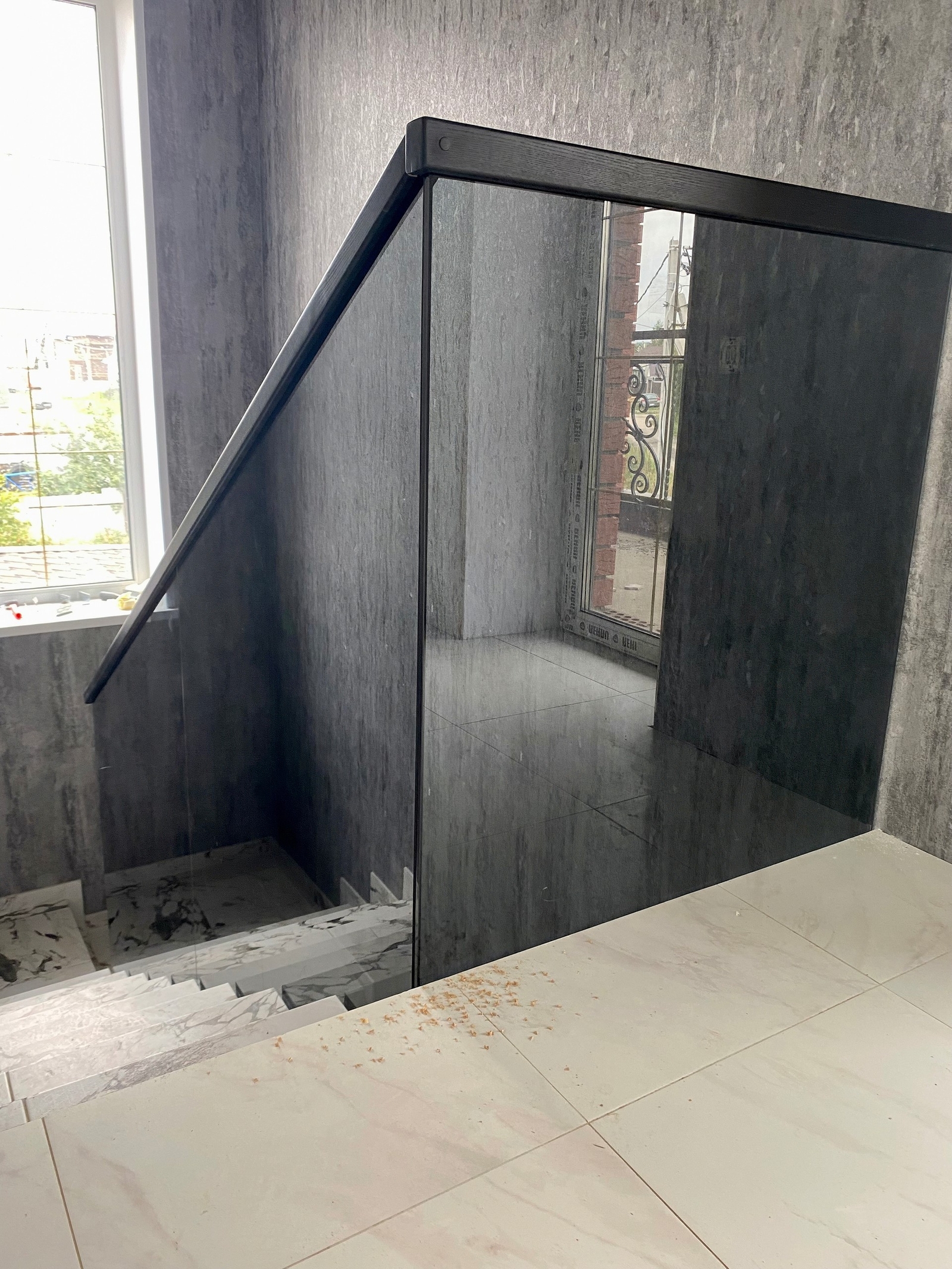

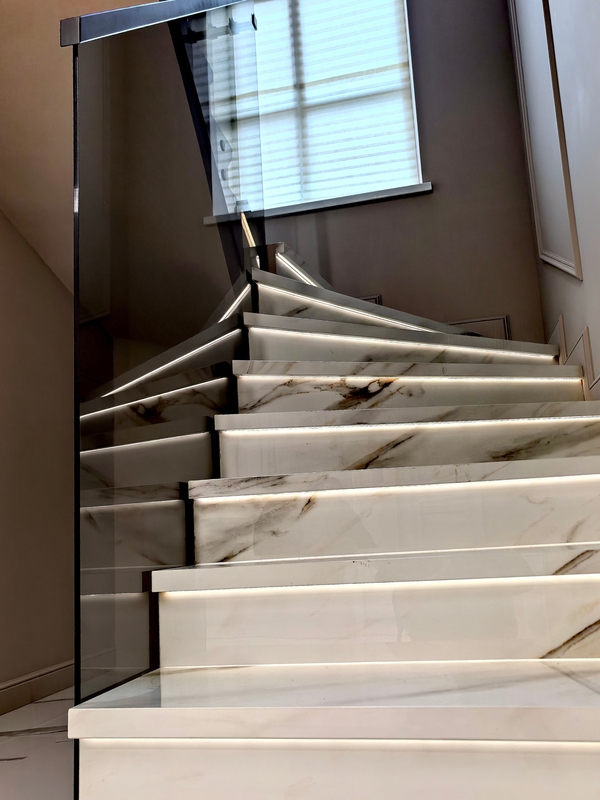

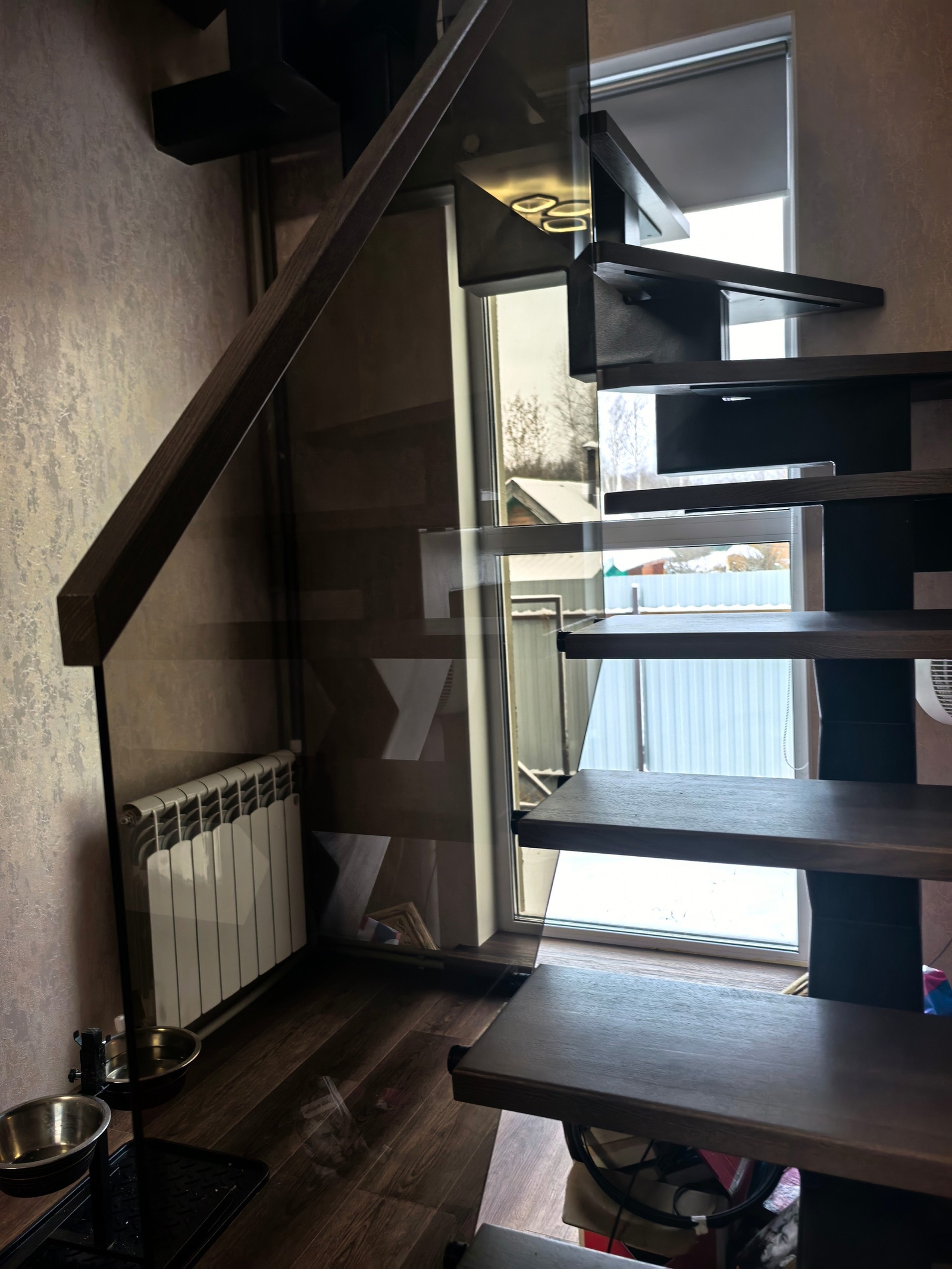

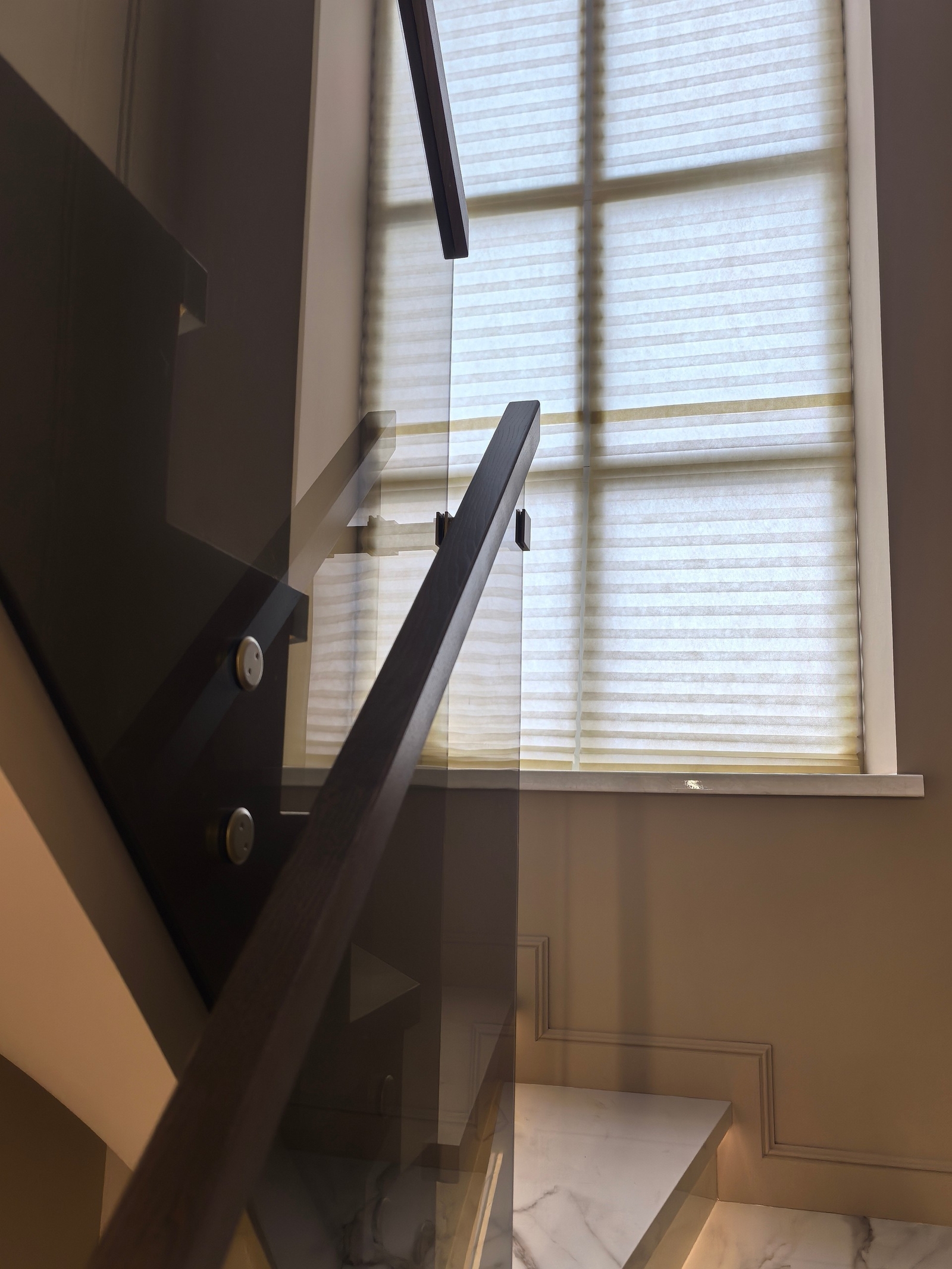

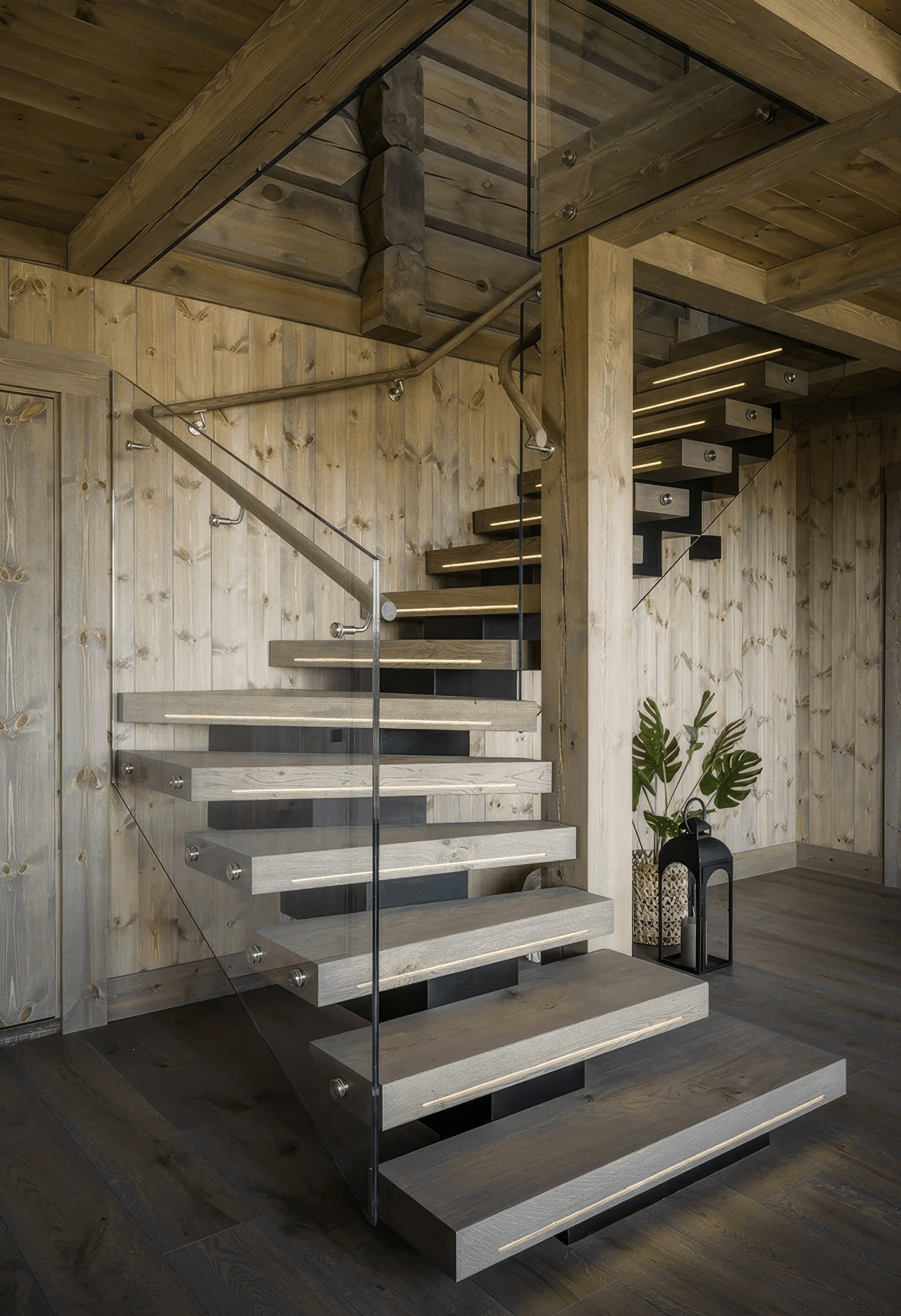

На другом проекте используется стекло с поручнем из массива ясеня, установленным сверху через специальные адаптеры.

Но поручень — не просто украшение.

Его основная функция — дать человеку удобную непрерывную опору рукой.

Особенно это чувствуется:

при спуске;

для детей;

для пожилых людей;

при быстром движении;

когда в другой руке находится предмет.

Дополнительно, в некоторых системах непрерывный поручень может объединять верхние кромки отдельных полотен в визуально и конструктивно более собранную линию. Но нельзя утверждать, что любой стеклянный марш обязательно нуждается в поручне именно ради жёсткости — это зависит от самой системы крепления и полотен.

Поэтому ComfortSteps рассматривает его одновременно как эргономический и архитектурный элемент.

Если стекло само образует чистую законченную плоскость и проект допускает отсутствие поручня — его можно убрать.

Если человеку нужна выраженная линия опоры либо этого требует композиция — поручень становится полноценной частью ограждения.

Стекло намного практичнее, чем кажется человеку, который видит его только в идеально вымытом шоуруме.

Но оно не является материалом, на котором «ничего никогда не видно».

Отпечатки

Да, отпечатки рук будут видны — особенно при боковом свете и на идеально прозрачном или тёмном стекле.

Но большая часть стеклянного ограждения вообще не является поверхностью, которую человек постоянно трогает. Основной контакт происходит с поручнем либо верхней зоной полотна.

Уход

Для обычного бытового ухода достаточно средств для стекла, мягкой микрофибры и отсутствия абразива.

Главный враг хорошей поверхности — не ежедневная эксплуатация, а неправильная уборка жёсткими абразивными средствами или инструментом.

Царапины

Закалка делает стекло прочнее как конструкционный материал, но не превращает его поверхность в материал, который невозможно поцарапать.

Поэтому металлическим скребком, песком или строительным мусором можно испортить и дорогое стекло.

Особенно опасен период ремонта: как и деревянную лестницу, готовое стекло лучше устанавливать после основных грязных работ.

Дети и животные

Само цельное стекло имеет одно большое бытовое преимущество: в нём отсутствуют балясины и промежутки, через которые ребёнок может пытаться пролезть или по которым можно карабкаться.

Но безопасность зависит от правильных зазоров вокруг самого полотна. В материалах ComfortSteps отдельно показаны плохие примеры, где из-за неправильного проектирования между стеклом, ступенями и соседними секциями оставляются огромные промежутки.

Поэтому стеклянное ограждение — вполне бытовая конструкция.

Проблема обычно не в самом стекле.

Проблема начинается, когда его неправильно спроектировали, плохо изготовили или неаккуратно установили.

Здесь ошибки нужно разделять на визуальные и конструктивные. Иногда они совпадают.

Первая — неправильный выбор стекла.

Использование обычного незакалённого стекла там, где требуется безопасное, принципиально меняет характер разрушения. ComfortSteps отдельно обращал внимание на случаи, когда подрядчики экономят именно на этом.

Вторая — ошибка в геометрии полотна.

Стекло не дерево и не металл. После закалки его нельзя подрезать на объекте. Поэтому ошибочный размер, неправильный «зуб», неверное отверстие или вырез практически означают новое изготовление.

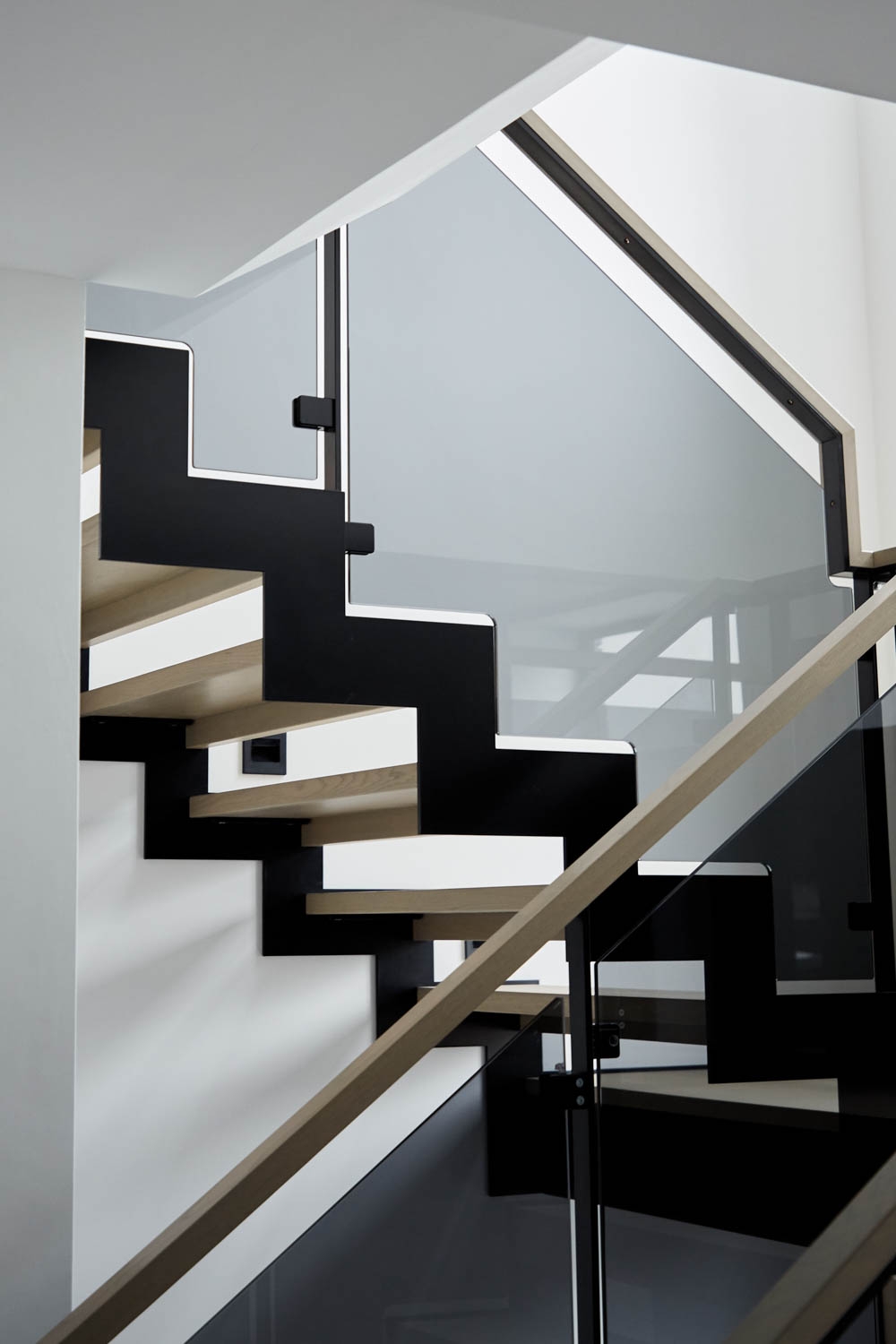

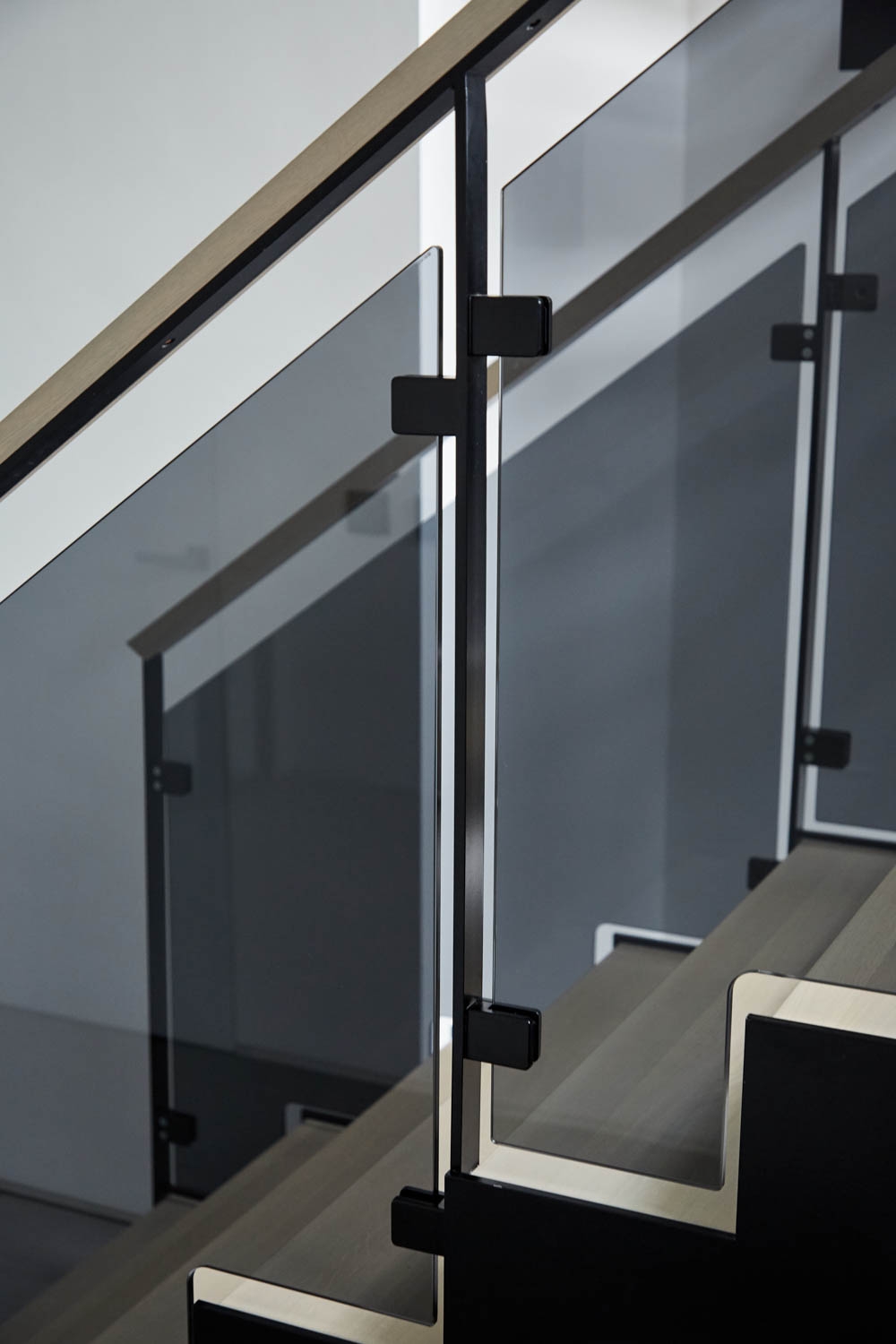

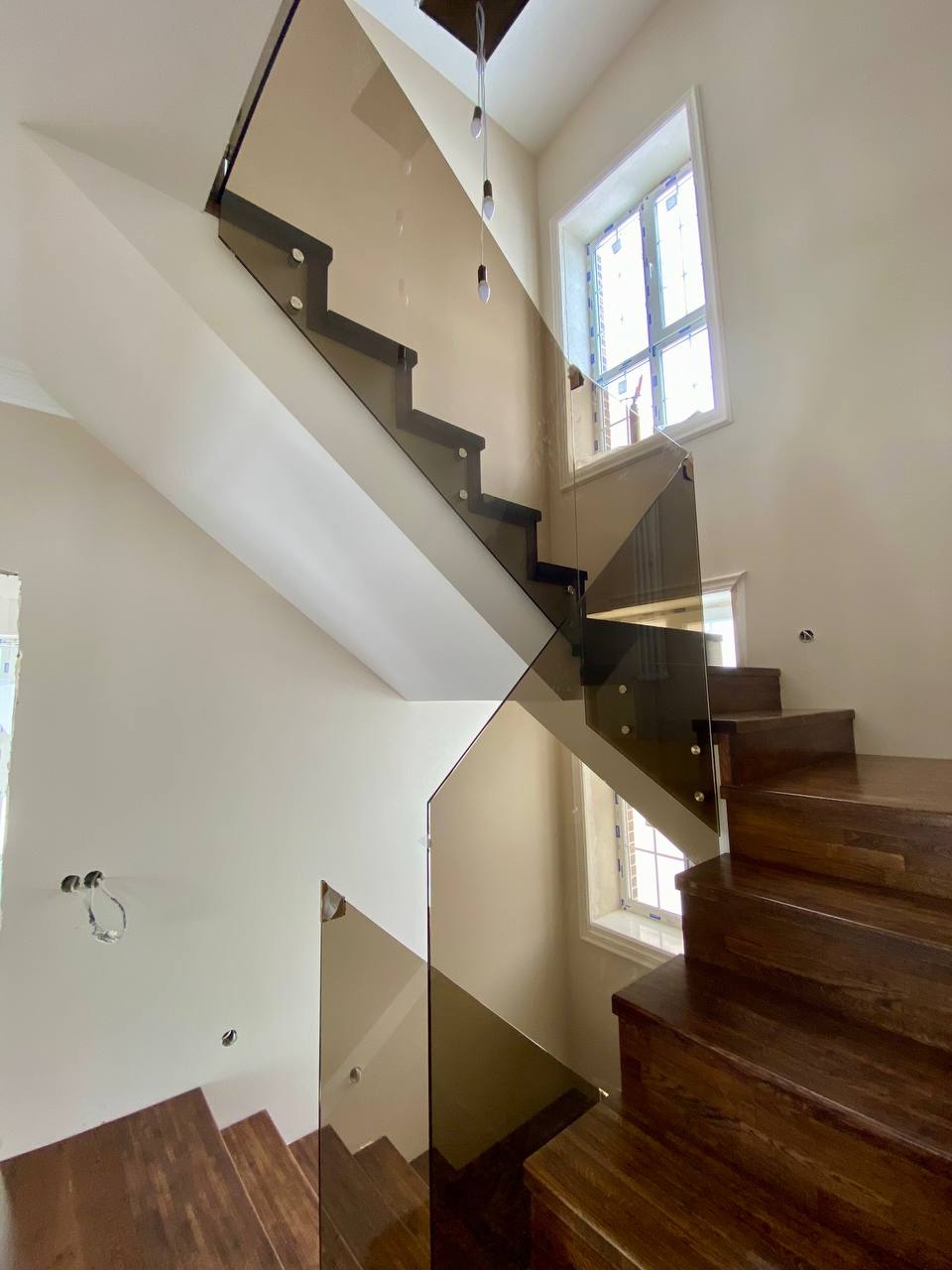

В одном из проектов ComfortSteps стеклянные полотна специально вырезаны по силуэту лестницы с повторением шага. На такой геометрии любая ошибка особенно заметна.

Третья — неправильное расположение креплений.

Стекло может быть очень качественным, но если точки стоят не там, где их должна принимать несущая конструкция, вся система становится неправильной.

Четвёртая — слишком мало точек фиксации.

Особенно критично это для монокосоуров и других систем, где стекло участвует в пространственной работе. ComfortSteps на практике использует большое количество торцевых точек именно для распределения усилий и ограничения боковой игры марша.

Пятая — жёсткий контакт стекло–металл.

Стеклянное полотно не должно просто лежать непосредственно на металлической детали. В реализованном проекте ComfortSteps контакт разделён специальными демпфирующими прокладками.

Шестая — плохие зазоры и стыки.

Огромные щели между полотнами, полом, стеной и ступенями — это одновременно плохая архитектура и потенциальная проблема безопасности. В ваших материалах такие стандартизированные решения разбираются отдельно именно как пример некачественного проектирования.

И последняя, самая фундаментальная ошибка:

стекло начинают проектировать после того, как лестница уже сделана.

На хорошей лестнице заранее должны быть связаны:

каркас → ступени → оси креплений → стекло → поручень → балюстрада → отделка.

Стекло здесь не финальная декоративная вставка.

Это полноценная часть инженерной системы.
